vSAN での RAID 5 / RAID 6 イレージャ コーディング 仮想ディスクの様子。

個人的な vSAN Advent Calendar 13日目です。

自宅ラボの vSAN 7.0 U 1 Advent Calendar 2020 - Adventar

vSAN で RAID 5 / RAID 6 イレージャ コーディングを利用した場合の、vSAN コンポーネント配置の様子を確認してみます。

RAID レベルと vSAN ノード数の関係

vSAN に RAID5 / RAID6 の 仮想ディスク(VMDK)を配置するには、ノード数の要件があります。

  • RAID5 → 4ノード以上(4つ以上のフォルト ドメイン)
  • RAID6 → 6ノード以上(6つ以上のフォルト ドメイン)

参考: RAID 5 または RAID 6 イレージャ コーディングの使用

下記ブログの解説によると、これは vSAN の RAID の実装によるもので、RAID5 が 4つ、RAID6 が 6つのコンポーネントとして実装されているためのようです。

vSAN Erasure Coding Failure Handling - CormacHogan.com

そこで今回は 6より多いノード数で、実際に vSAN の RAID5 / RAID6 ポリシーの VM を作成してみました。

今回の vSAN 環境

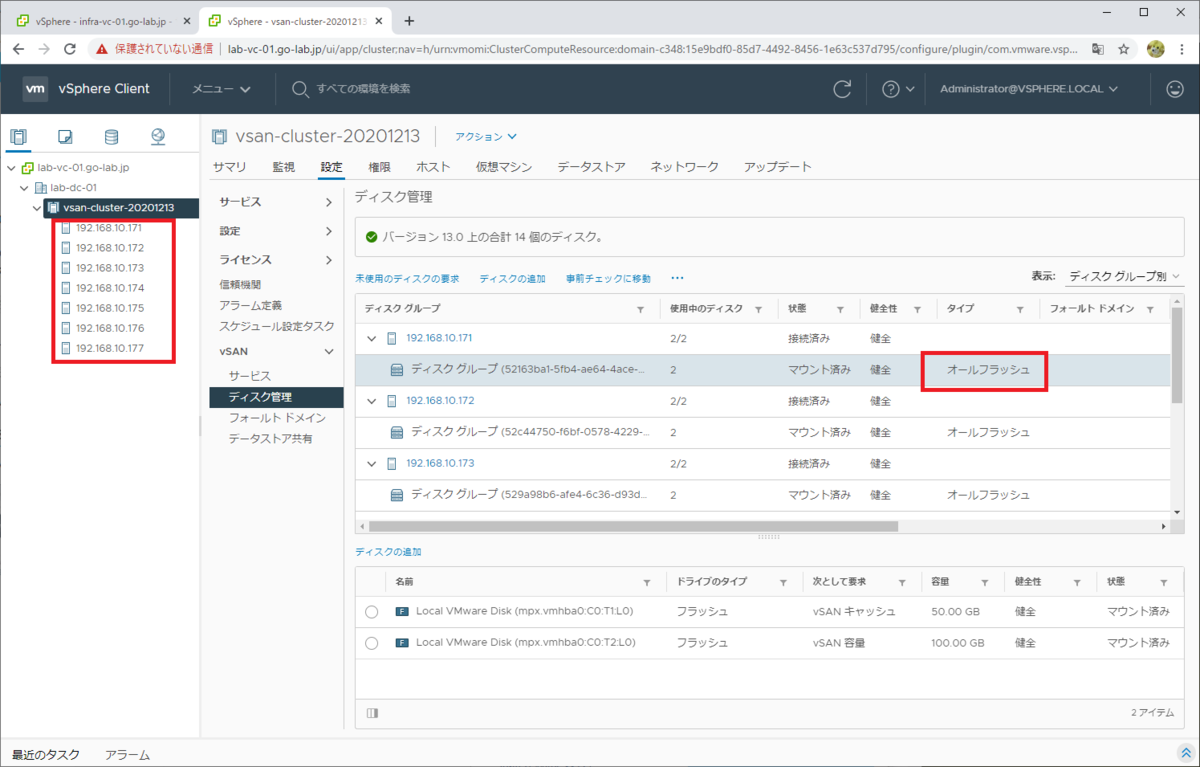

オール フラッシュ ディスク グループで、7ノード構成の vSAN クラスタを用意しました。

  • vSAN 7.0 U1
  • ESXi は 7ノード
  • ディスク グループはオール フラッシュで、ノードあたり 1つずつ (キャッシュ層 SSD x1、キャパシティ層 SSD x1)
  • フォールト ドメインはデフォルト構成のまま

f:id:gowatana:20201214130018p:plain

仮想マシン ストレージ ポリシーの作成

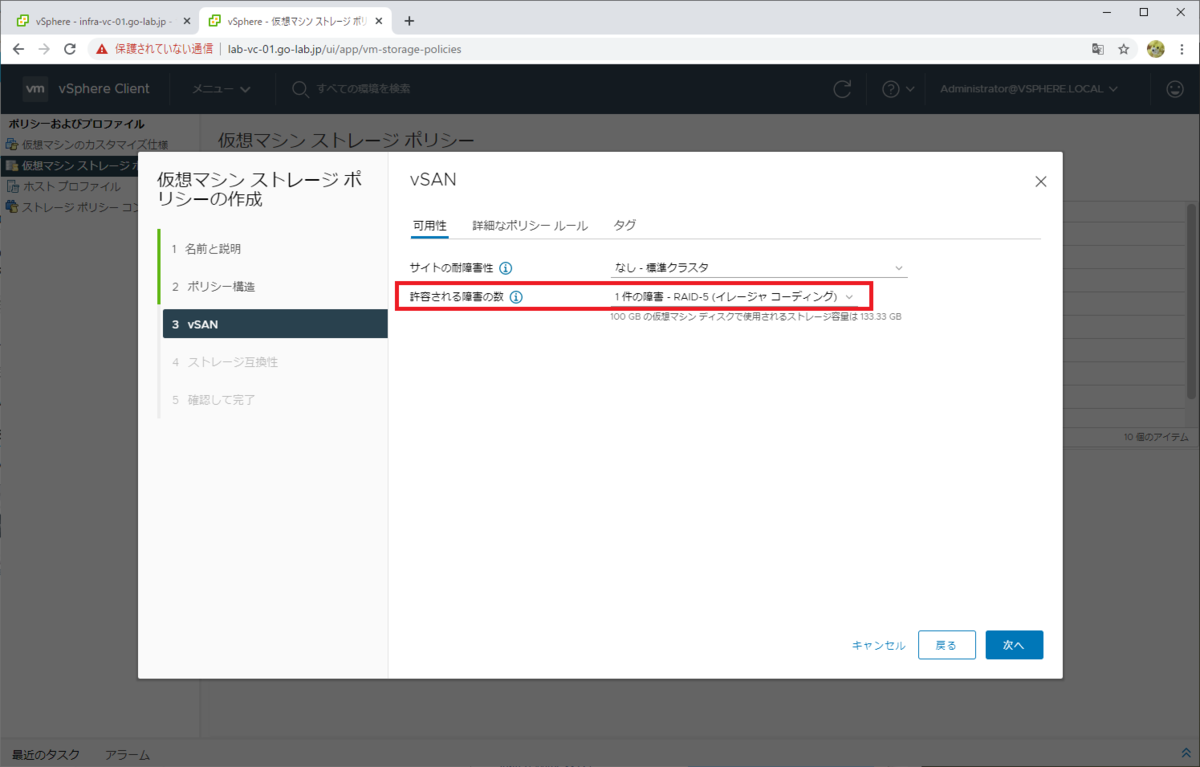

RAID5 のストレージ ポリシーを作成します。

今回は「許容される障害の数」だけデフォルト値から変更しています。

f:id:gowatana:20201214130106p:plain

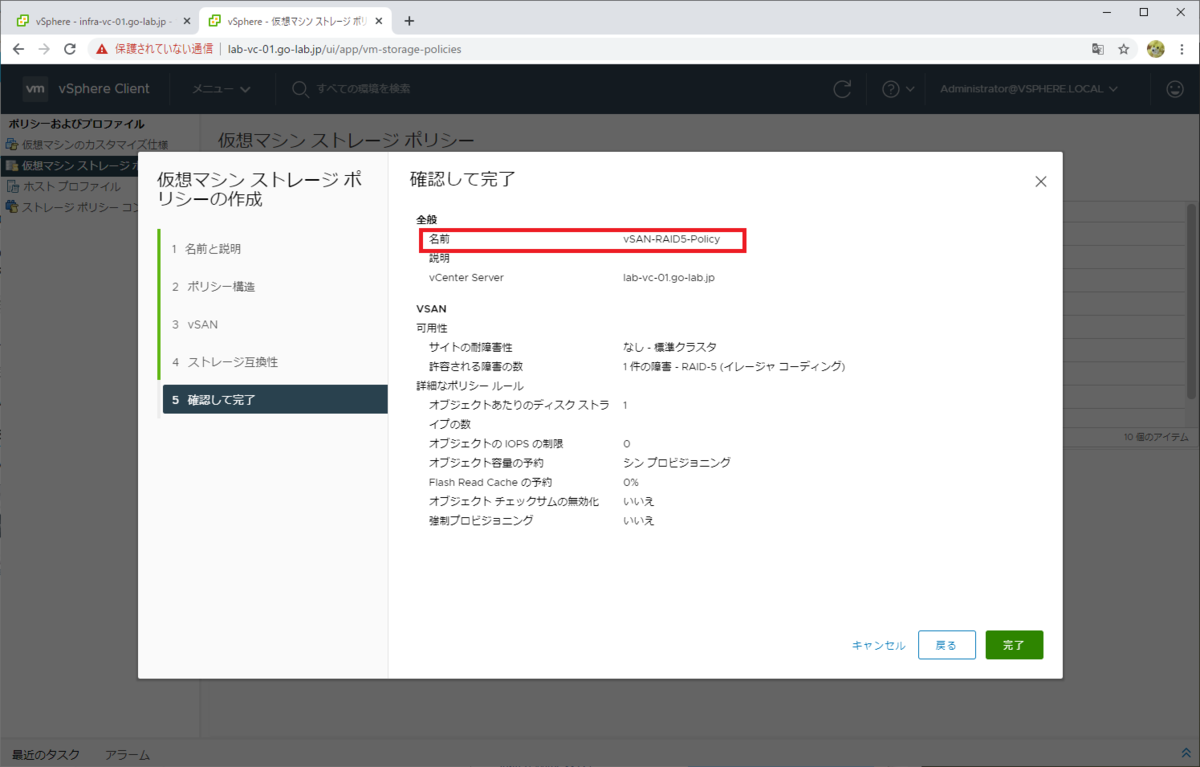

RAID5 のポリシー名は「vSAN-RAID5-Policy」にしました。

f:id:gowatana:20201214130156p:plain

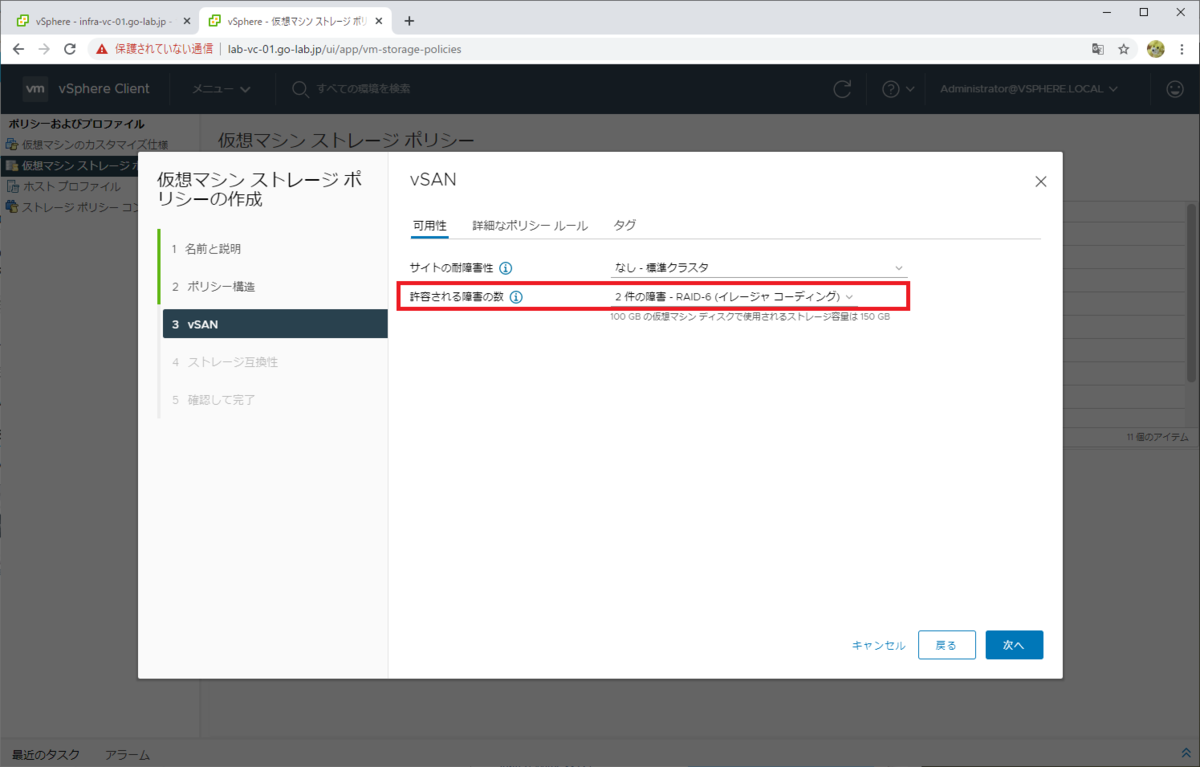

RAID6 のポリシーも、同様に「vSAN-RAID6-Policy」として作成しました。

f:id:gowatana:20201214130239p:plain

RAID5 仮想ディスク コンポーネントの物理ディスク配置

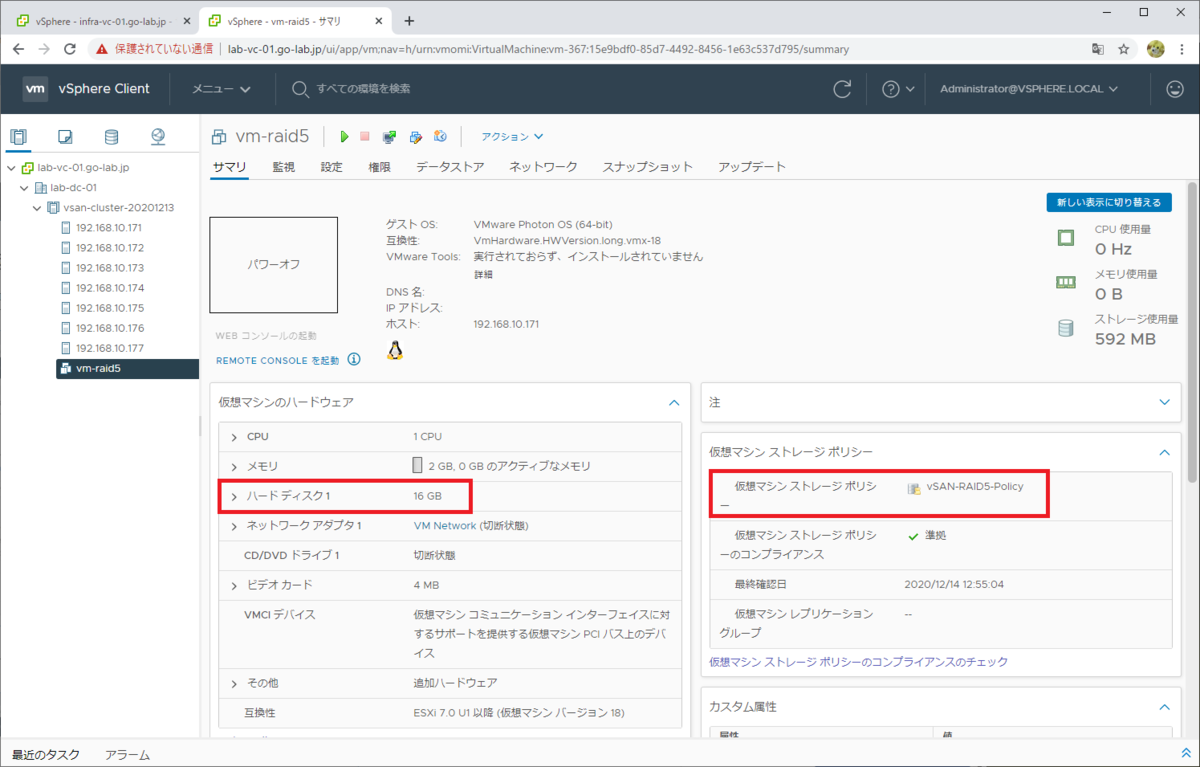

仮想マシンを、「vSAN-RAID5-Policy」ポリシーで作成しました。この仮想マシンでは、16GB の VMDK を 1つだけ作成しています。

f:id:gowatana:20201214130343p:plain

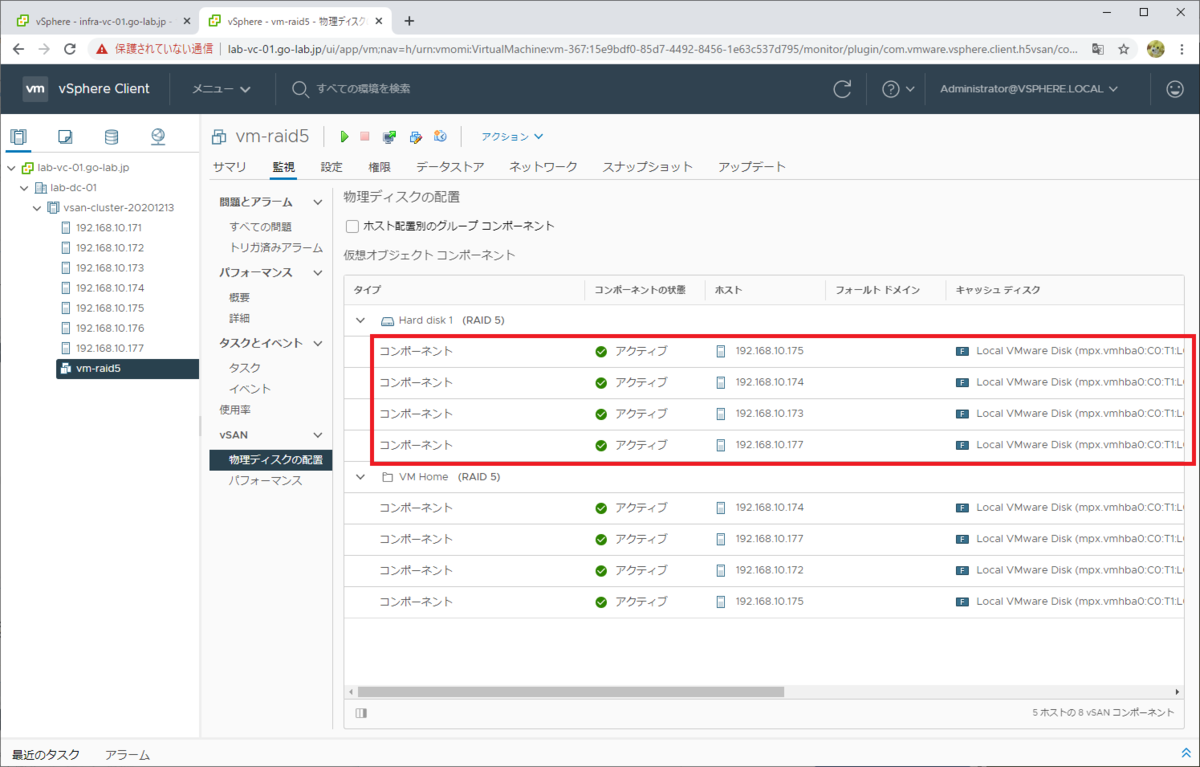

RAID5 になっている仮想ディスクの物理配置を確認すると、ノード数が4つより多くても、コンポーネントは 4つ(4ノード)に分散されています。

f:id:gowatana:20201214130418p:plain

RAID6 仮想ディスク コンポーネントの物理ディスク配置

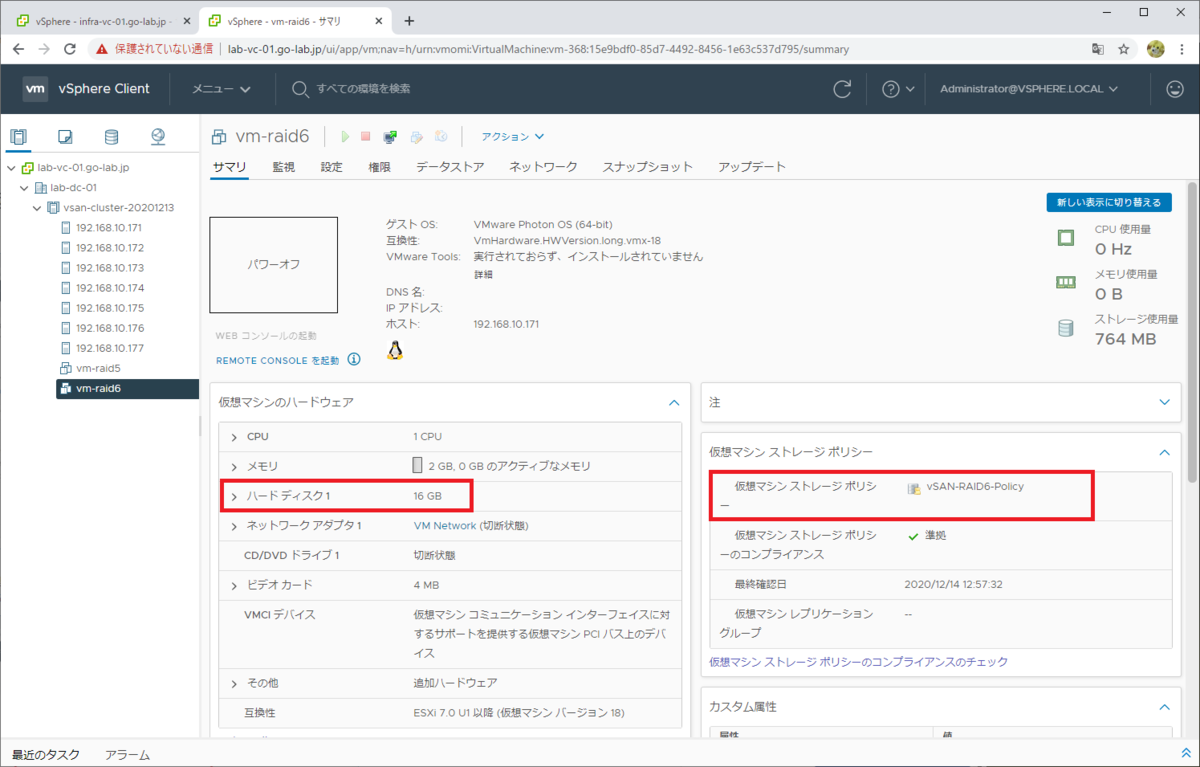

次に、仮想マシンを「vSAN-RAID6-Policy」ポリシーで作成しました。こちらも、16GB の VMDK を 1つだけ作成しています。

f:id:gowatana:20201214130501p:plain

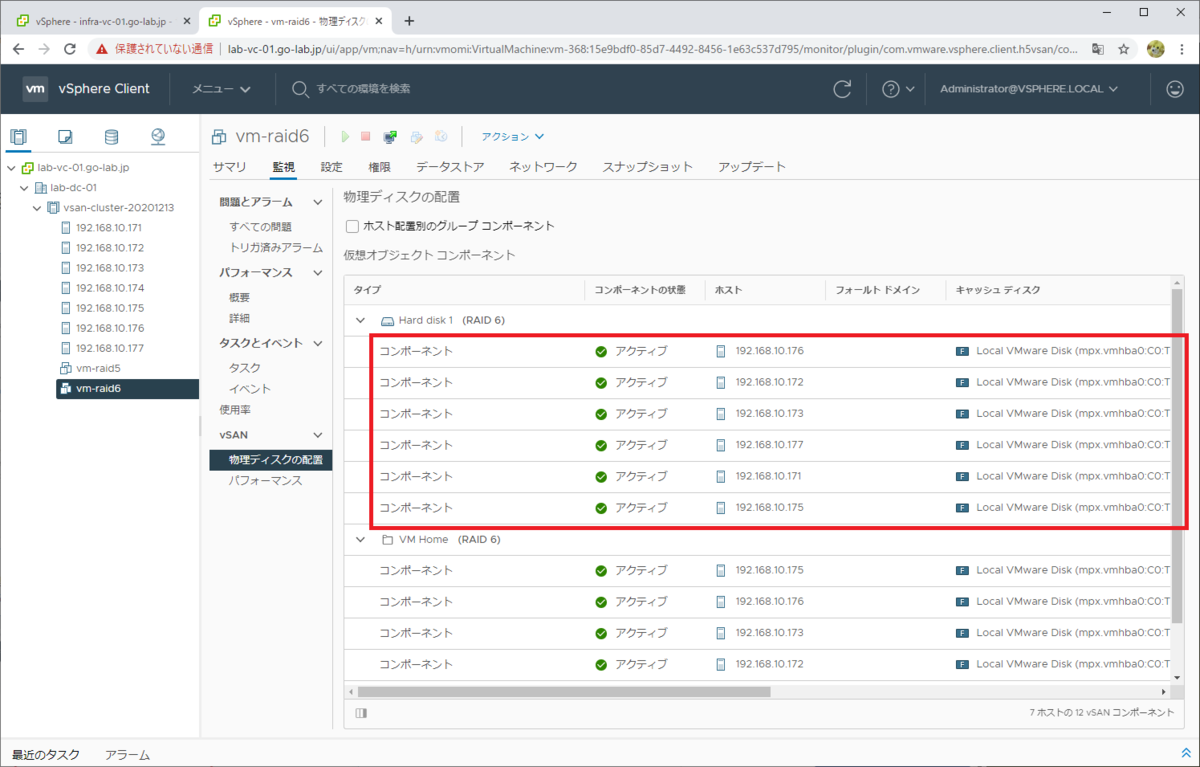

RAID6 の仮想ディスクの物理配置についても、ノード数が4つより多くても、コンポーネントは 6つ(6ノード)に分散されています。

f:id:gowatana:20201214130537p:plain

vSAN の RAID5 / RAID6 は、ノード数が多い場合でも、RAID のストライプ数があわせて増加するわけではないようです。おそらくは、可用性と性能のバランスをとった設計なのだろうと思います。

以上、vSAN の RAID5 / RAID6 の仮想ディスク コンポーネントを見てみる話でした。
