vSphere Client で、NSX-T 3.2 の 分散ファイアウォール（DFW）のルールを設定するウィザードを進めてみます。
前回はこちら。（ラボ環境や、設定する DFW ルールなどの説明）
今回の内容です。
手順開始時点の状態

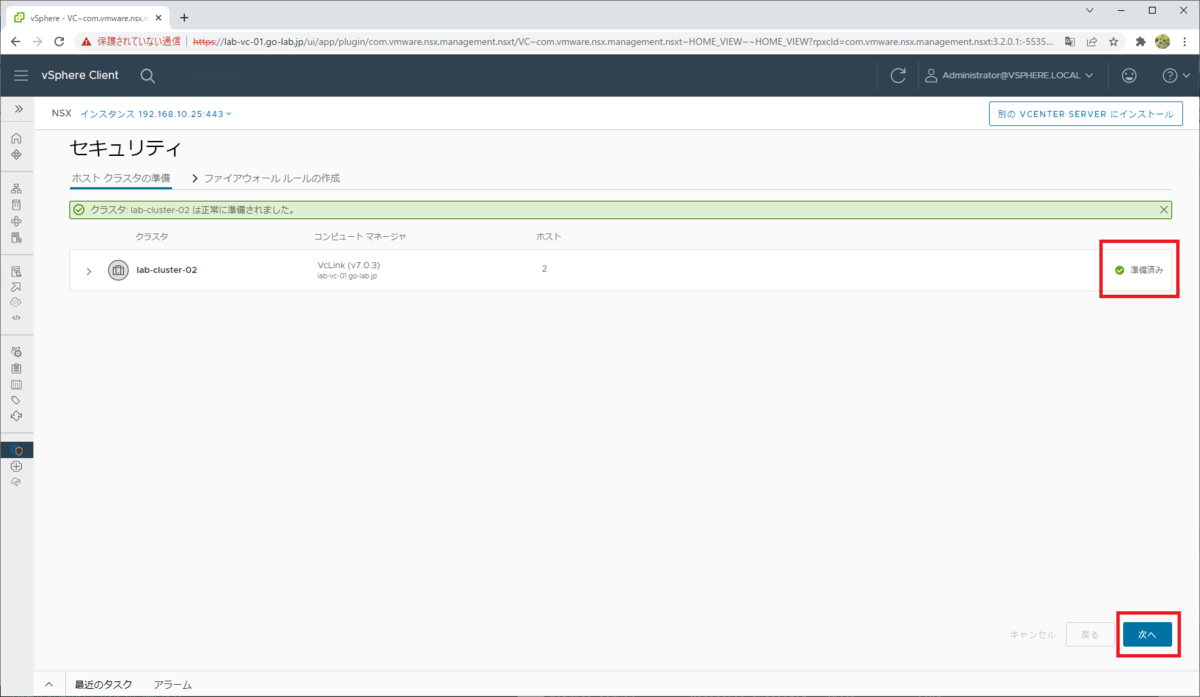

今回は、以前の投稿にある「ホスト クラスタの準備」まで実施してあり、下記の画面で「次へ」をクリックした直後の状態から開始します。
そこにある「ファイアウォール ルールの作成」をキャンセルしないで、この投稿の手順を実施します。
ファイアウォール ルールの作成： グループの作成
ウィザードでは、インフラストラクチャ サービス、環境、アプリケーション の3種類のグループを作成します。
1. インフラストラクチャ グループの作成
「グループの追加」をクリックして、インフラとなる VM を対象としたグループを作成します。デフォルトでは、Active Directory、DHCP、DNS、NTP が用意されています。ちなみに、選択肢にない「NSX Manager」のような名前も入力できます。

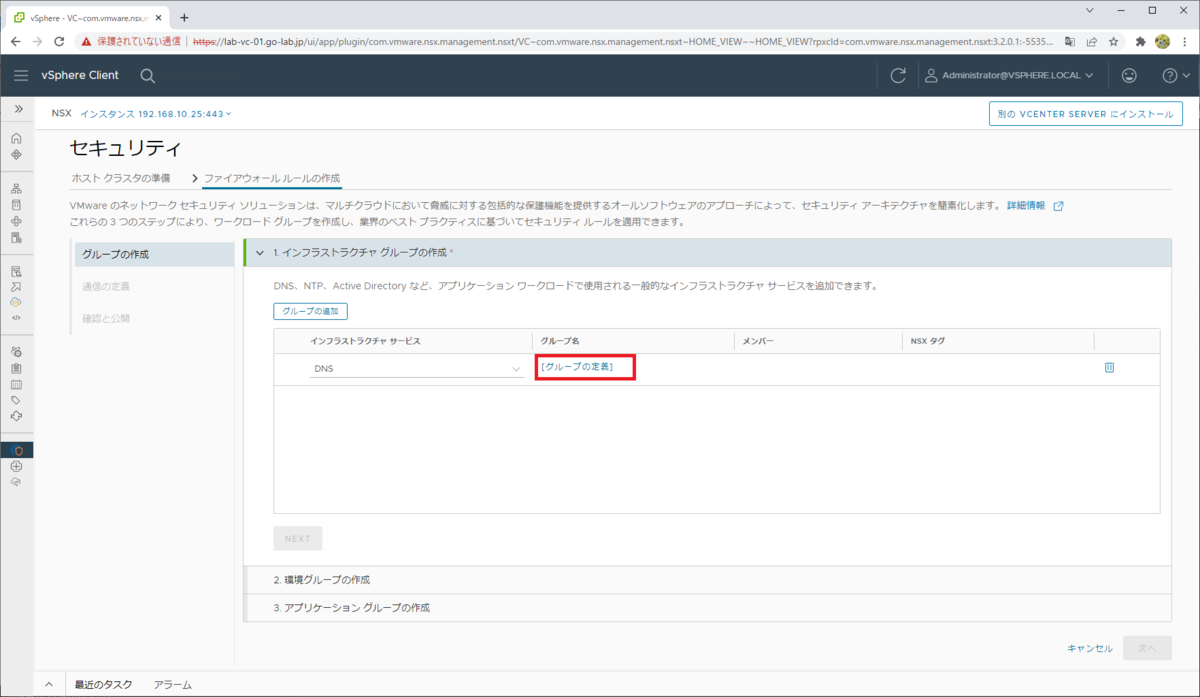

今回は「DNS」を選択して、「グループの定義」をクリックします。
グループとタグの名前は、選択 / 入力した名前（DNS）をもとに自動入力されます。
- グループ名： DNS_Infra_Group
- NSX タグ： DNS_Infra_Tag
DNS サーバにあたる VM「lab-dns-01」を選択して、「保存」をクリックします。

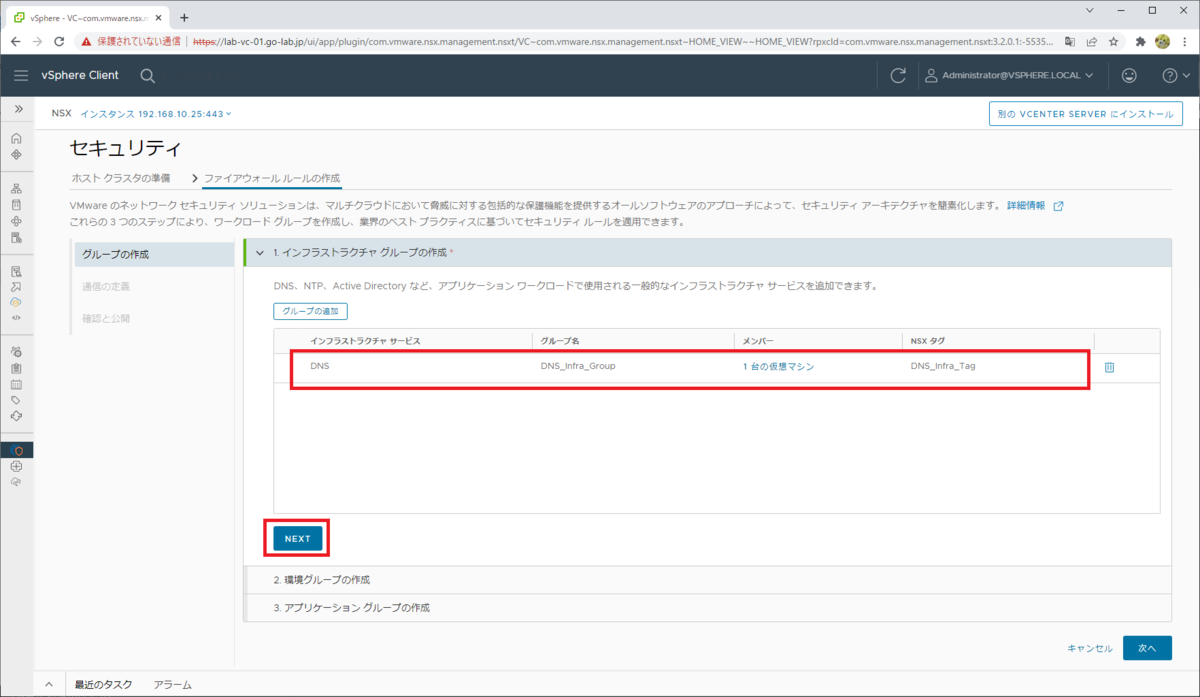

グループが設定されたことを確認して、「NEXT」をクリックします。
2. 環境グループの作成
環境グループとして、PRD、DEV、MGMT を作成します。

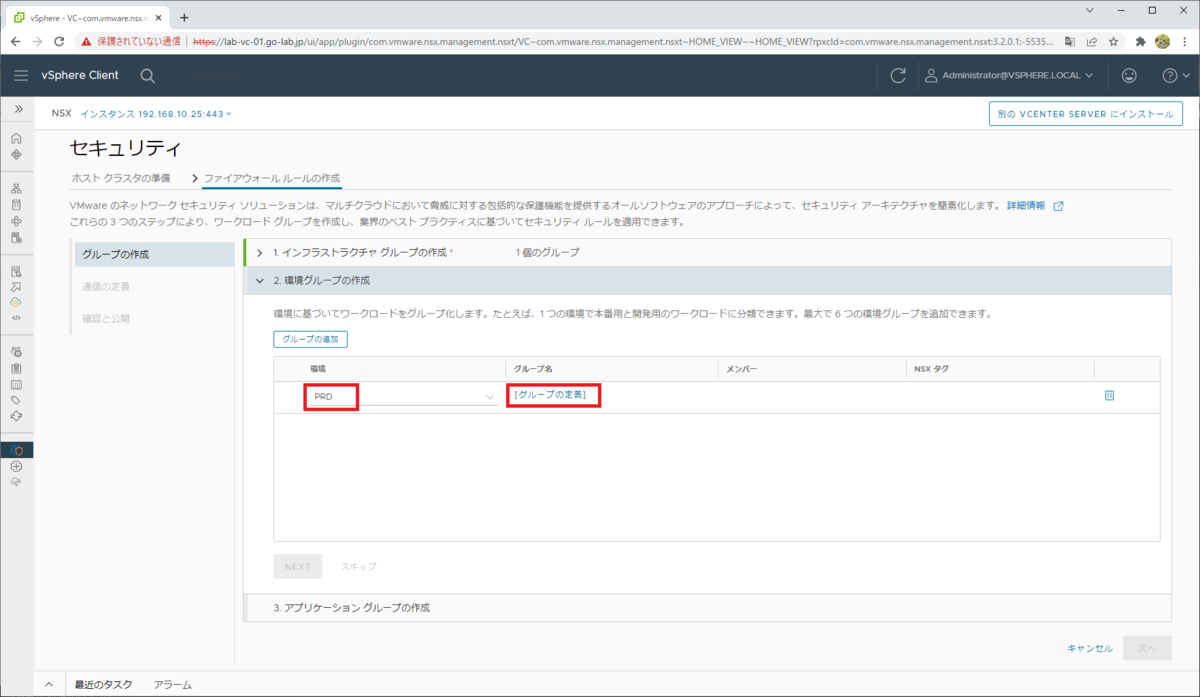

「グループの追加」をクリックします。
環境の選択肢には、本番、開発、テスト、パートナーがデフォルトで用意されていますが、これ以外の文字列も入力できます。
環境の名前として選択した文字列は、グループとタグの名前の自動入力でも使用されます。
今回は、アルファベットにて「PRD」（本番というつもりで）を入力して、「グループの定義」をクリックします。
グループとタグの名前は、選択 / 入力した名前（PRD）をもとに自動入力されます。
- グループ名： PRD_Environment_Group
- NSX タグ： PRD_Environment_Tag

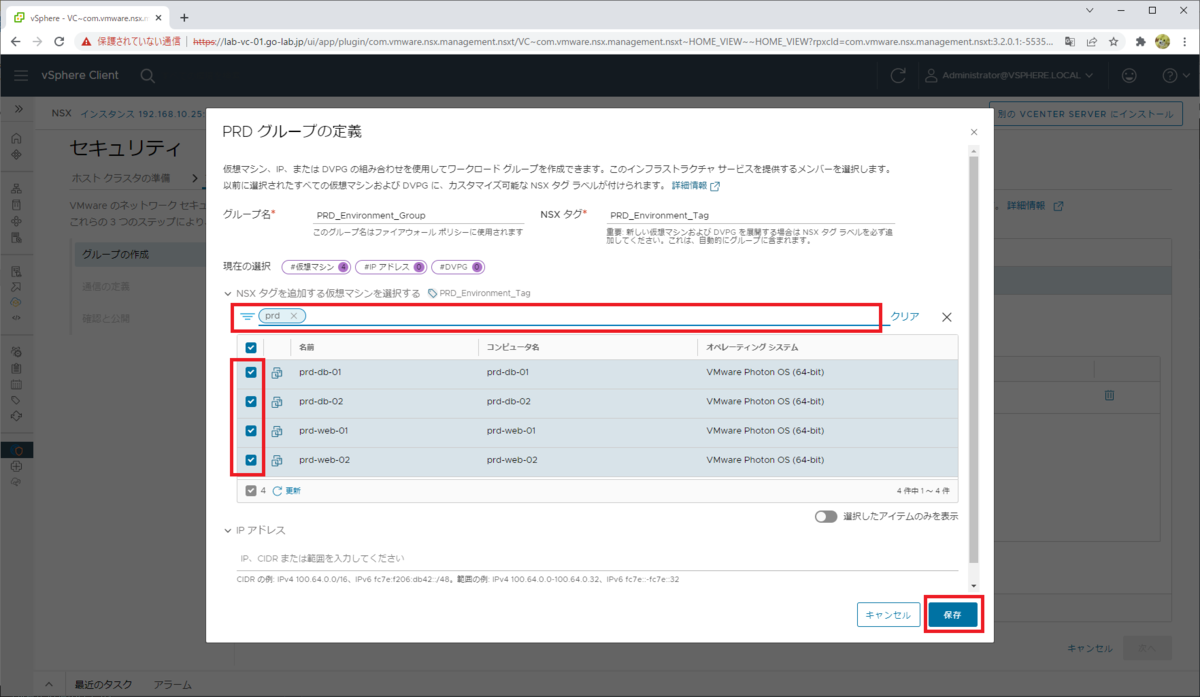

ラボの本番サーバ役 VM は「prd-*」という名前にしてあるので、「prd」でフィルタリングしてから VM を選択して、「保存」をクリックします。

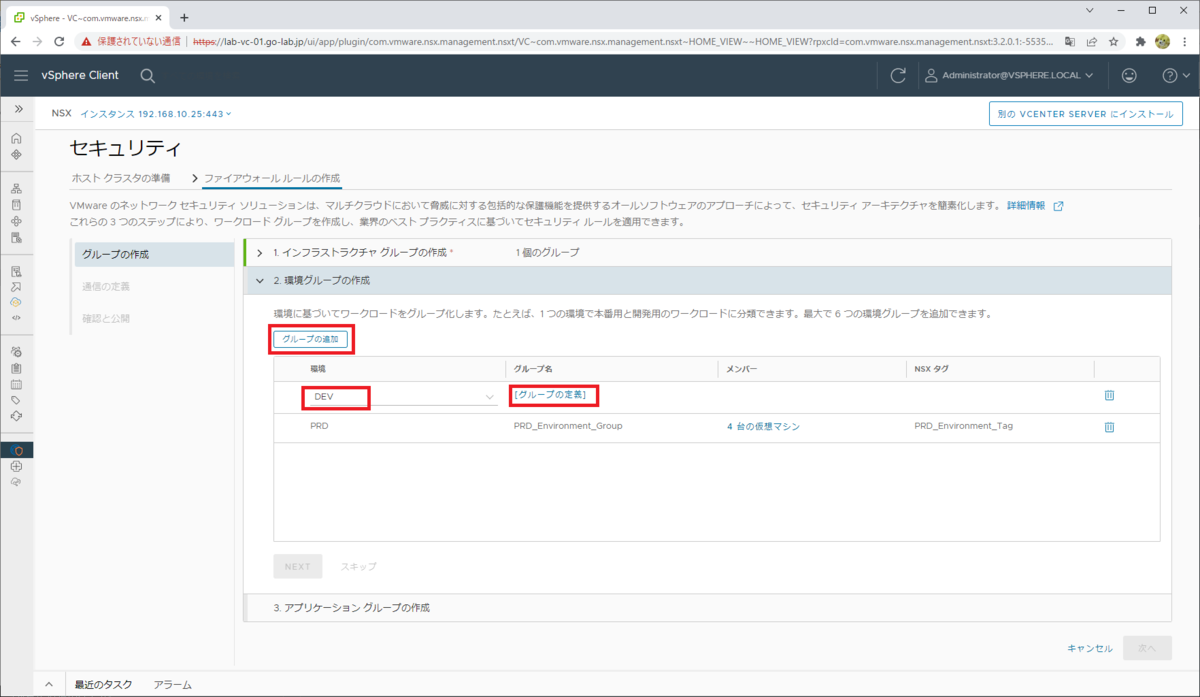

つづけて、「グループの追加」をクリックして、環境に「DEV」（開発環境として）を入力してから、「グループの定義」をクリックします。
さきほどと同様に、グループとタグの名前は、選択 / 入力した名前（DEV）をもとに自動入力されます。
- グループ名： DEV_Environment_Group
- NSX タグ： DEV_Environment_Tag

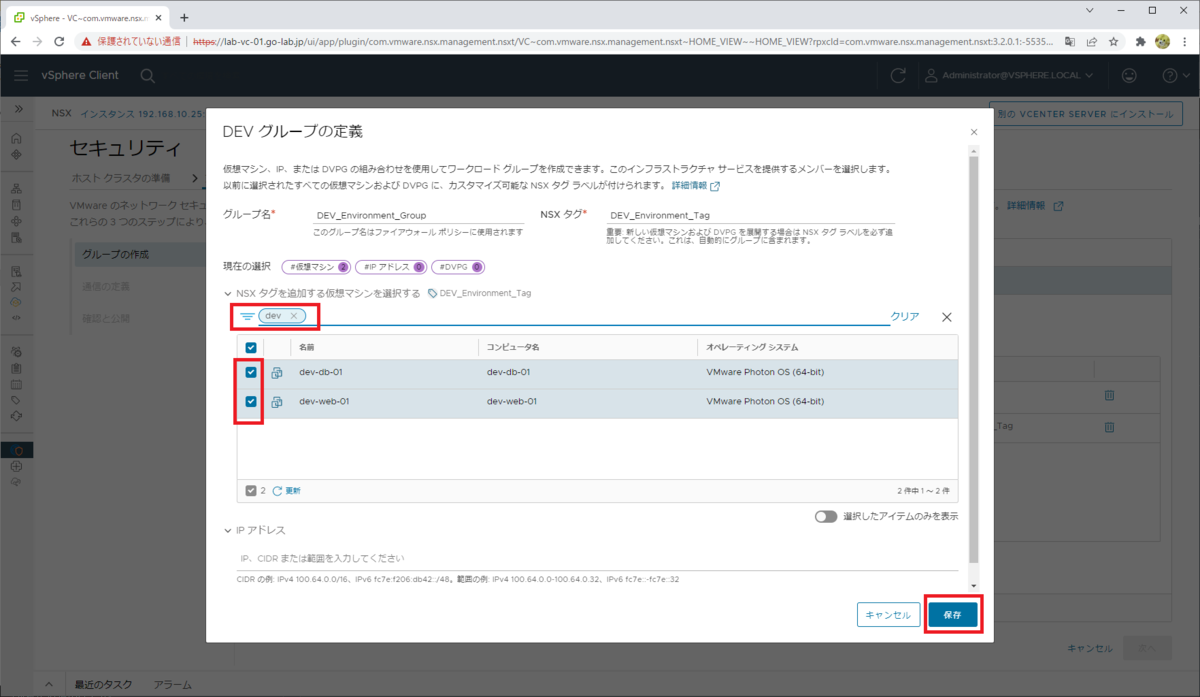

ラボの開発サーバ役 VM は「dev-*」という名前にしてあるので、「dev」でフィルタリングしてから VM を選択して、「保存」をクリックします。
「グループの追加」をクリックして、環境に「MGMT」（管理ということで）を入力してから、「グループの定義」をクリックします。
※実際のところ管理系のサーバについては、ここでの「環境」ではなく、前手順での「インフラストラクチャ サービス」として定義してもよいと思います。
さきほどと同様に、グループとタグの名前は、選択 / 入力した名前（MGMT）をもとに自動入力されます。
- グループ名： MGMT_Environment_Group
- NSX タグ： MGMT_Environment_Tag

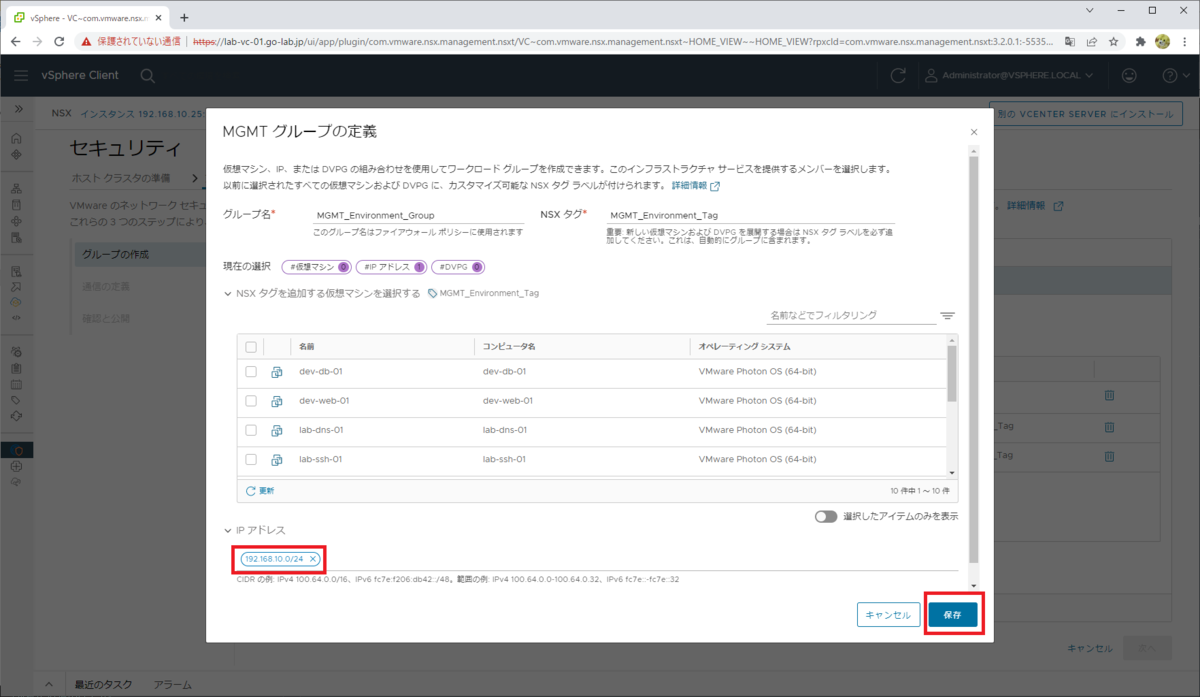

VM を指定した場合との違いを確認できるので、今回はあえて IP アドレス（ネットワーク アドレスとして 192.168.10.0/24）を指定しています。

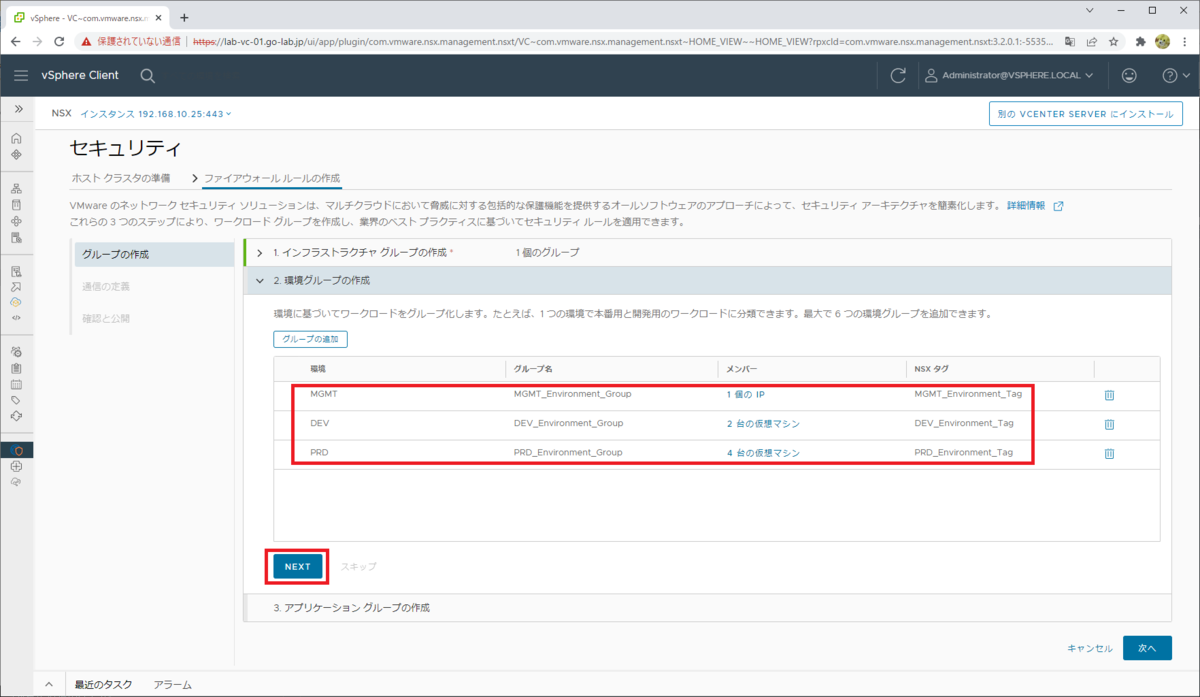

環境グループが作成されたことを確認して、「NEXT」をクリックします。
3. アプリケーション グループの作成
アプリケーション グループとして、WEB と DB を作成します。
「グループの追加」をクリックして、アプリケーション名に「WEB」を入力してから、「グループの定義」をクリックします。
グループとタグの名前は、選択 / 入力したアプリケーション名（WEB）をもとに自動入力されます。
- グループ名： WEB_App_Group
- NSX タグ： WEB_App_Tag

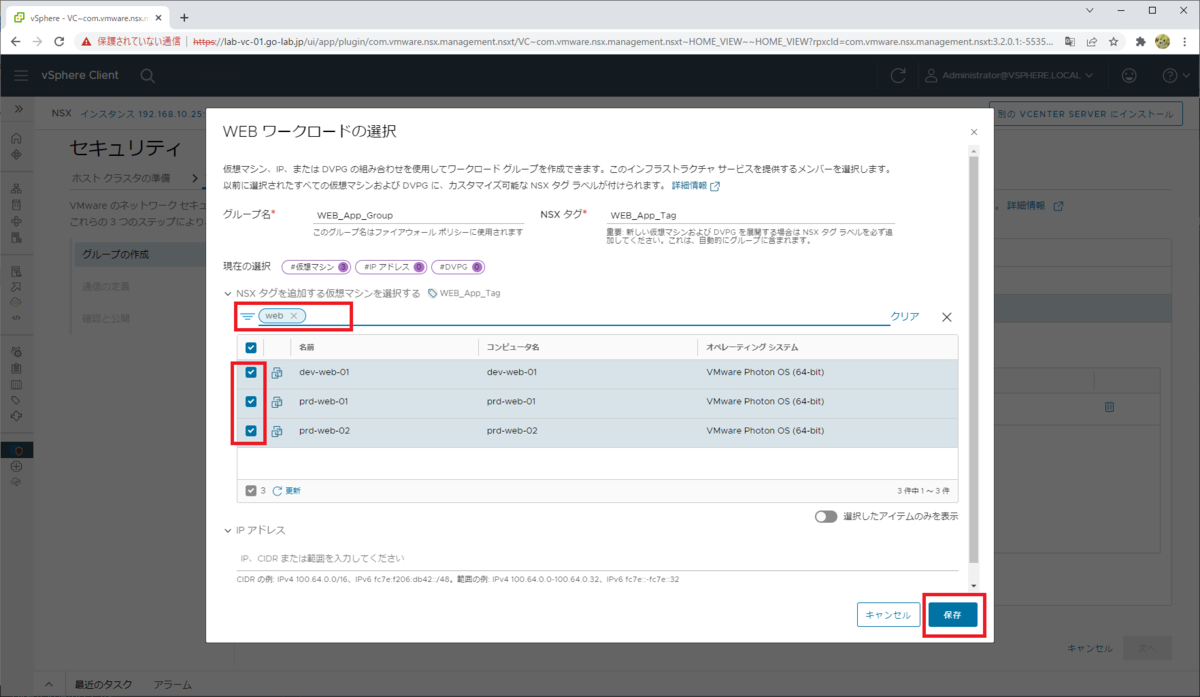

ラボの開発サーバ役 VM は「*-web-*」という名前にしてあるので、「web」でフィルタリングしてから VM を選択して、「保存」をクリックします。

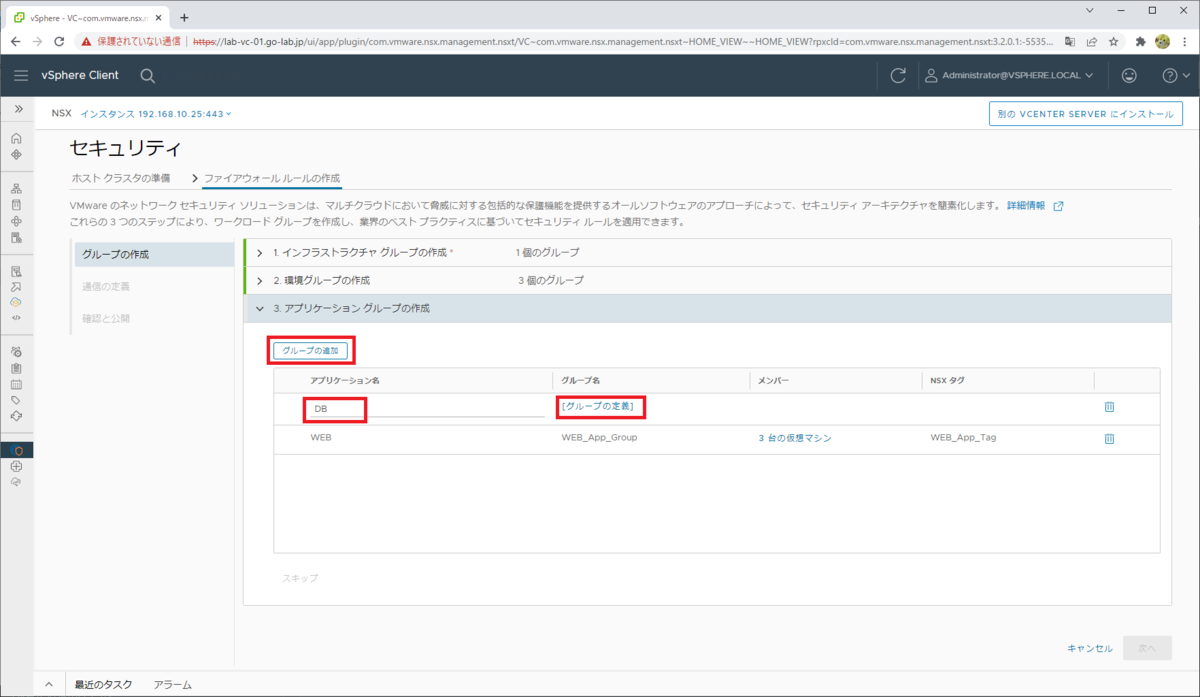

つづけて、「グループの追加」をクリックして、アプリケーション名に「DB」を入力してから、「グループの定義」をクリックします。
グループとタグの名前は、選択 / 入力したアプリケーション名（DB）をもとに自動入力されます。
- グループ名： DB_App_Group
- NSX タグ： DB_App_Tag

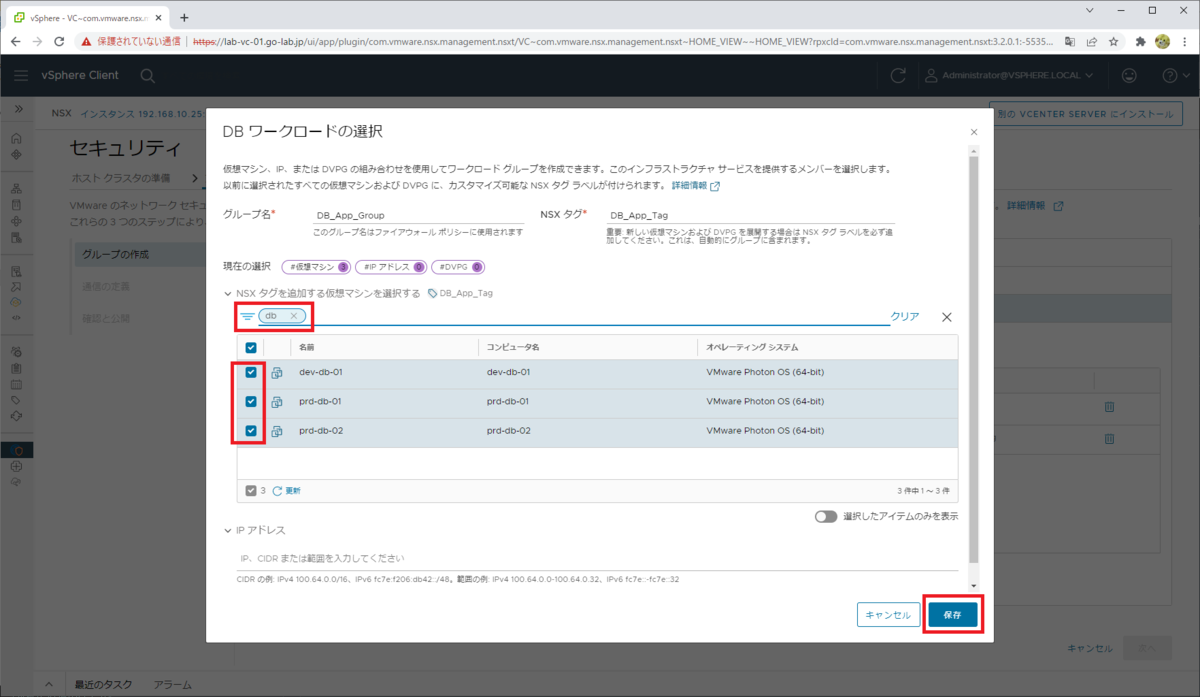

ラボの開発サーバ役 VM は「*-db-*」という名前にしてあるので、「db」でフィルタリングしてから VM を選択して、「保存」をクリックします。

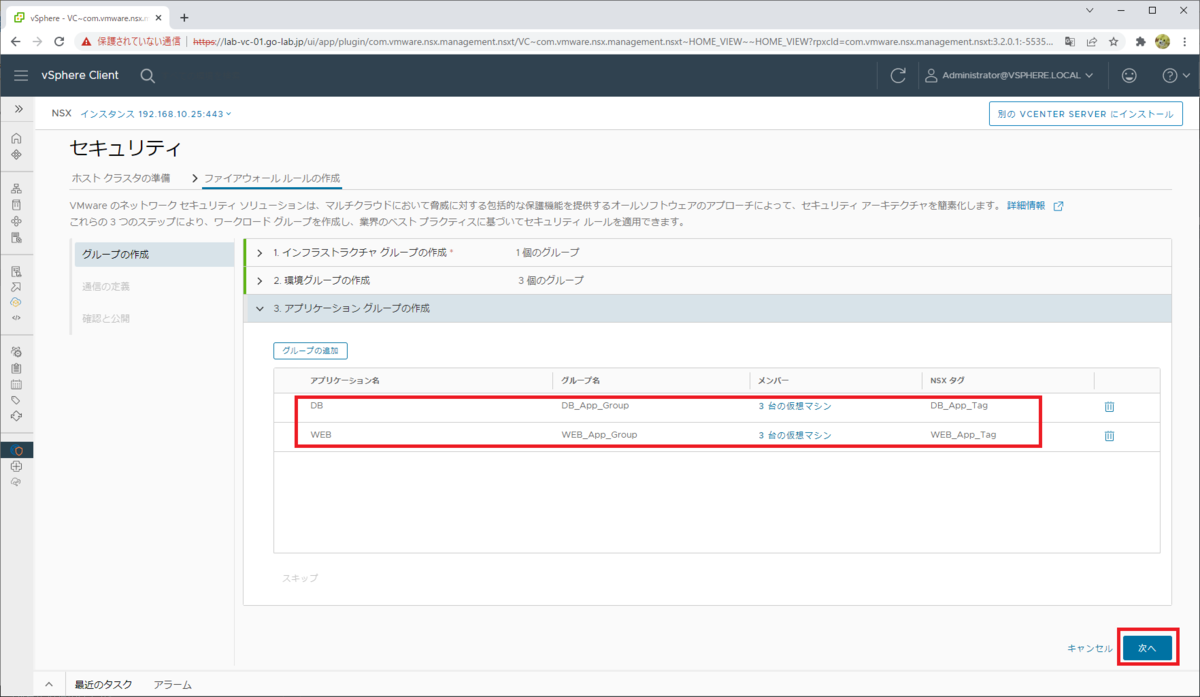

アプリケーション グループが作成されたことを確認して、「次へ」をクリックします。
ファイアウォール ルールの作成： 通信の定義
先に作成したグループをもとに、DFW のファイアウォール ルールを設定していきます。ここでは、下記の「←」方向の環境間通信を許可します。
- 本番 環境（PRD）← 管理 環境（MGMT）
- 開発 環境（DEV） ← 管理 環境（MGMT）
1. インフラストラクチャ サービスへのアクセス

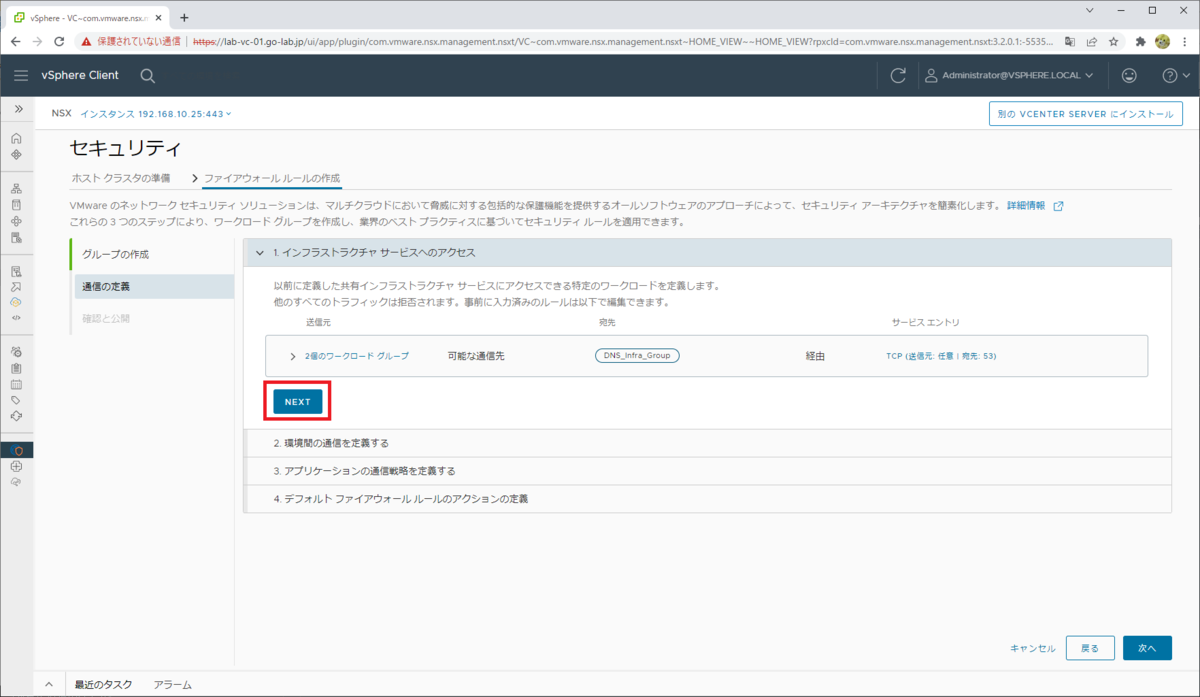

インフラストラクチャ サービスで DNS のグループ（DNS_Infra_Group）だけ作成したので、ここでは１行だけ表示されています。
「任意」のあたりをクリックします。
この DNS サーバは、ラボ内の 本番環境と開発環境からのみ利用する想定なので、送信元で「PRD_Environment_Group」と「DEV_Environment_Group」を選択して、「適用」をクリックします。
「2個のワークロード グループ」と表示されたことを確認して、「NEXT」をクリックします。
2. 環境間の通信を定義する
本番 / 開発 / 管理 環境間での通信可否を設定します。
まず、本番環境の設定をします。

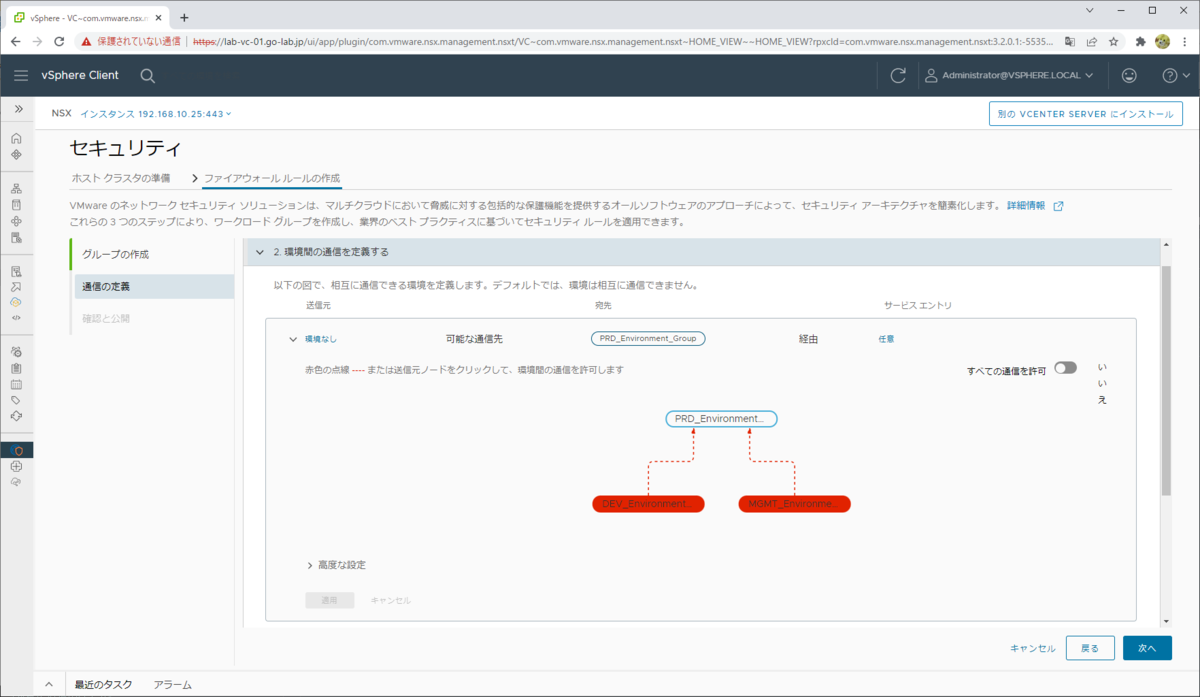

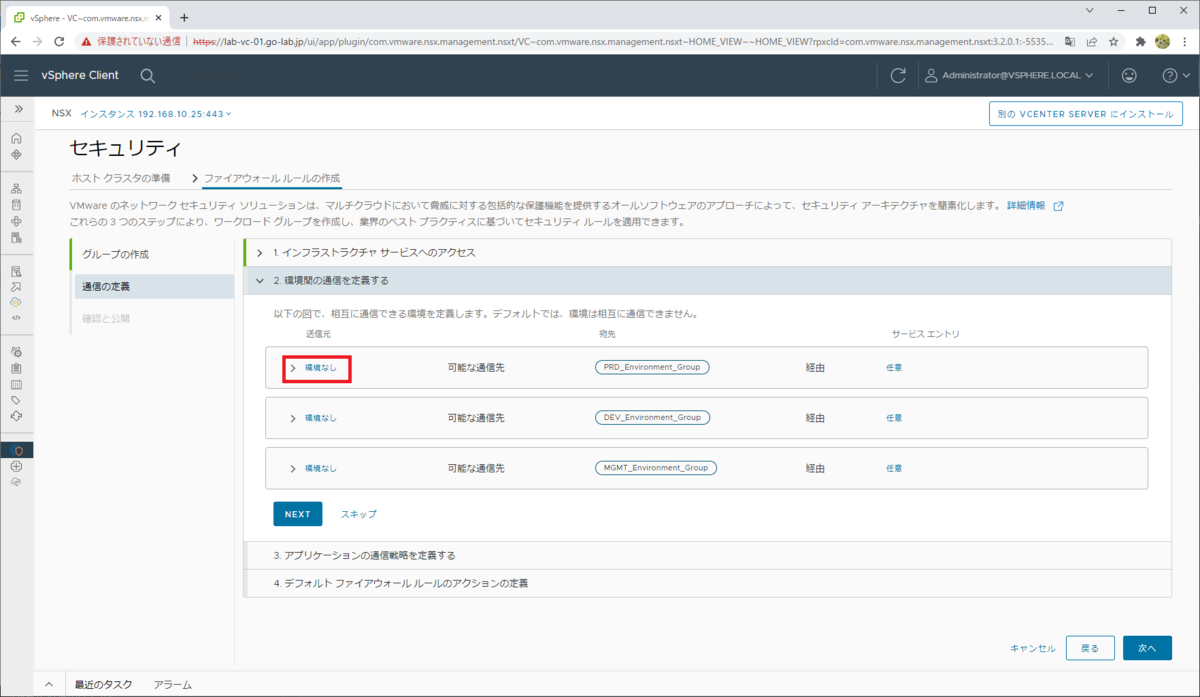

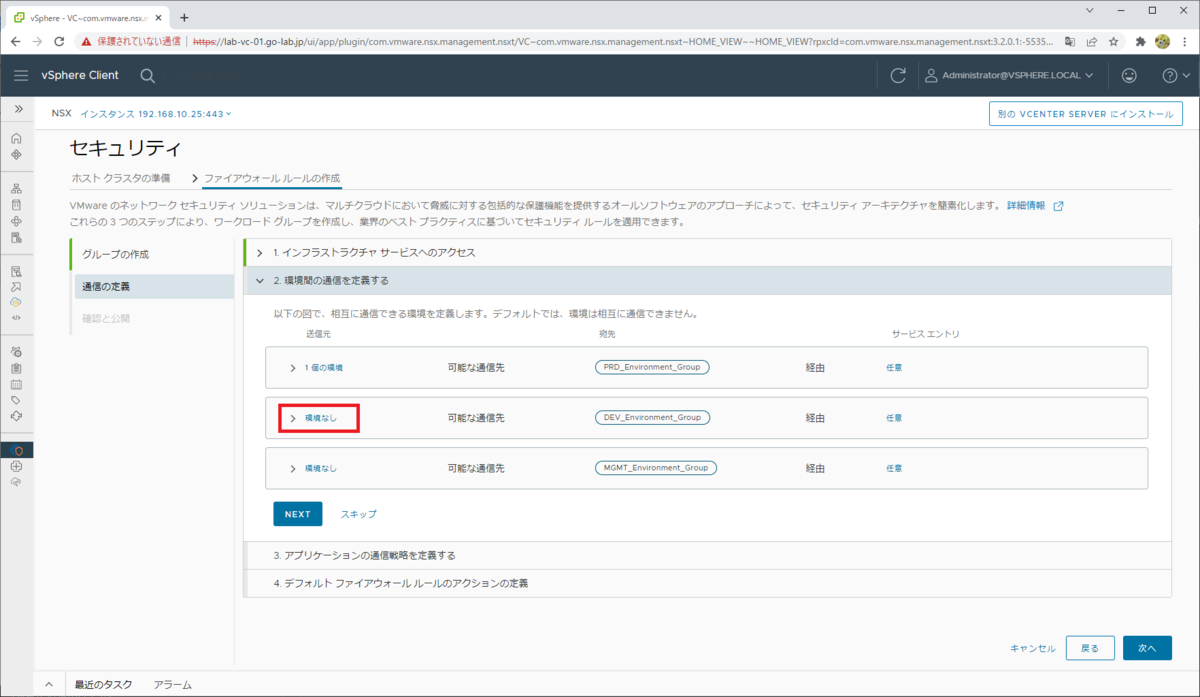

宛先が PRD_Environment_Group の行で「> 環境なし」のあたりをクリックします。
環境グループ同士の通信を定義する図が表示されます。デフォルトでは、すべてが拒否（赤アイコン）になっています。

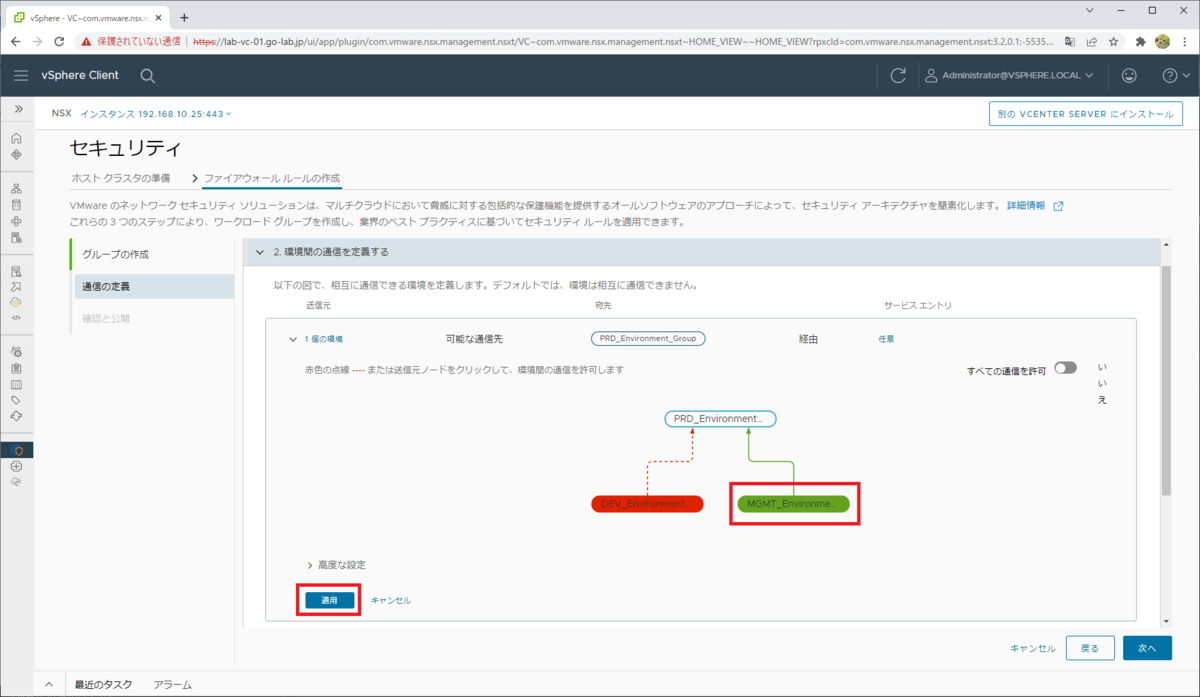

MGMT → PRD 環境の通信は許可したいので、「MGMT_Environment_Group」をクリックして緑アイコンに変更して、「適用」をクリックします。

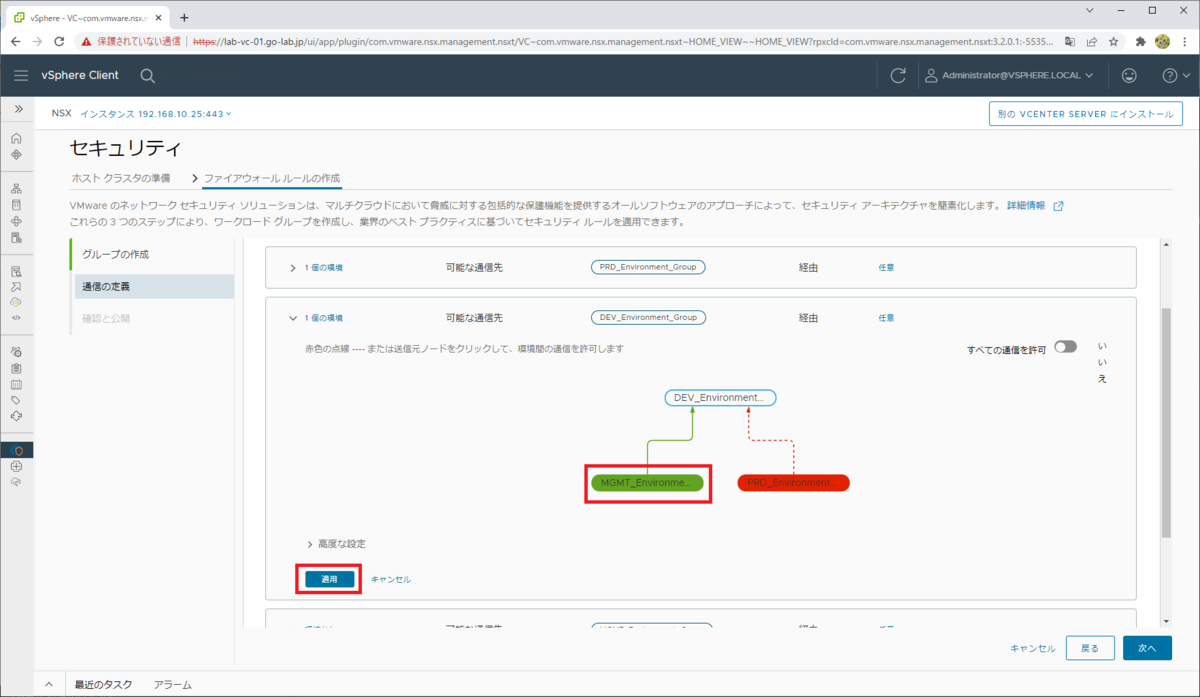

つづけて、宛先が DEV_Environment_Group の行で「> 環境なし」のあたりをクリックします。
MGMT → DEV 環境の通信も許可したいので、「MGMT_Environment_Group」をクリックして緑アイコンに変更して、「適用」をクリックします。
PRD と DEV から MGMT 環境への通信は許可しない（インフラストラクチャ サービスとして設定した DNS のみ許可する）ので、MGMT_Environment_Group に向かう DEV_Env～ と PRD_Env～ は赤アイコンのままにしておきます。

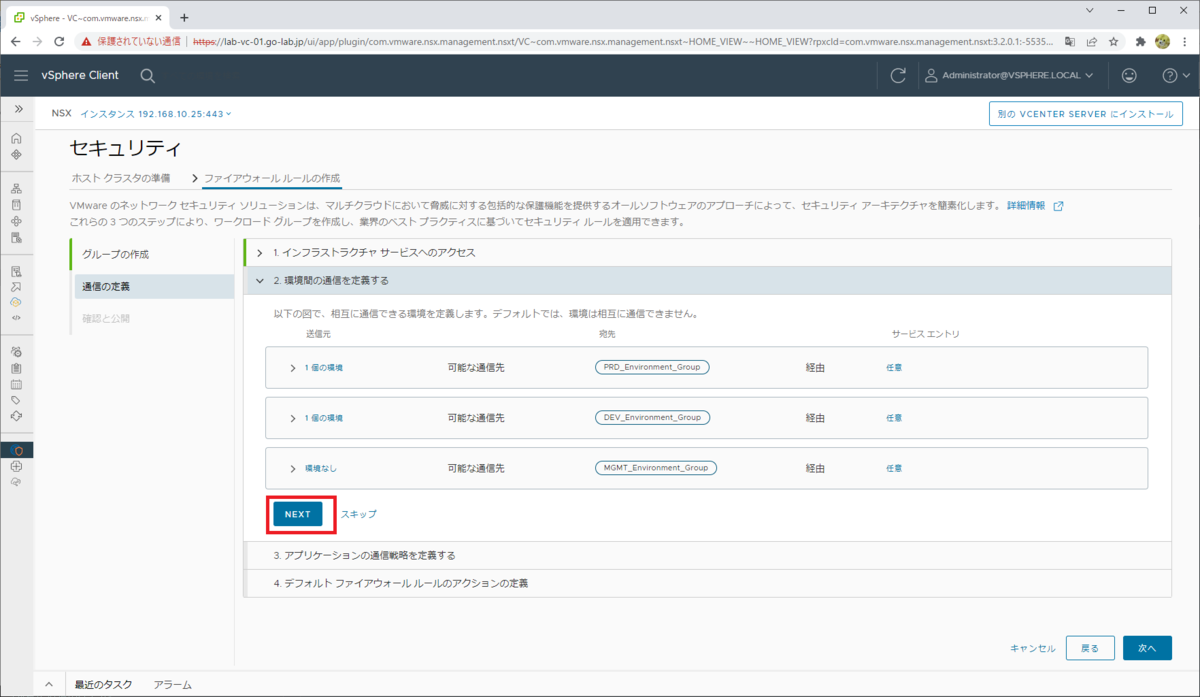

3行とも設定したら、「NEXT」をクリックします。
3. アプリケーションの通信戦略を定義する
Web サーバと DB サーバへの通信ルールを設定します。
今回は、下記の通信を許可するルールを設定します。本番 / 開発 / 管理 環境間の通信可否は、前の手順で設定してあるので、ここではアプリ間の通信許可だけ設定します。
- 任意の送信元 → Web サーバの HTTP / HTTPS（TCP 80 / TCP 443）
- Web サーバ → DB サーバへの DB 接続（TCP 1521）
「戦略」については、デフォルトで「受信トラフィックを拒否し、送信トラフィックを許可」が選択されているので、そのままにしておきます。つまり、VM からの送信は全部許可で、受信は全部拒否となり、そこに例外として受信を許可するルールを設定します。
まず、「任意の送信元 → Web サーバ」の通信許可ルールを設定します。

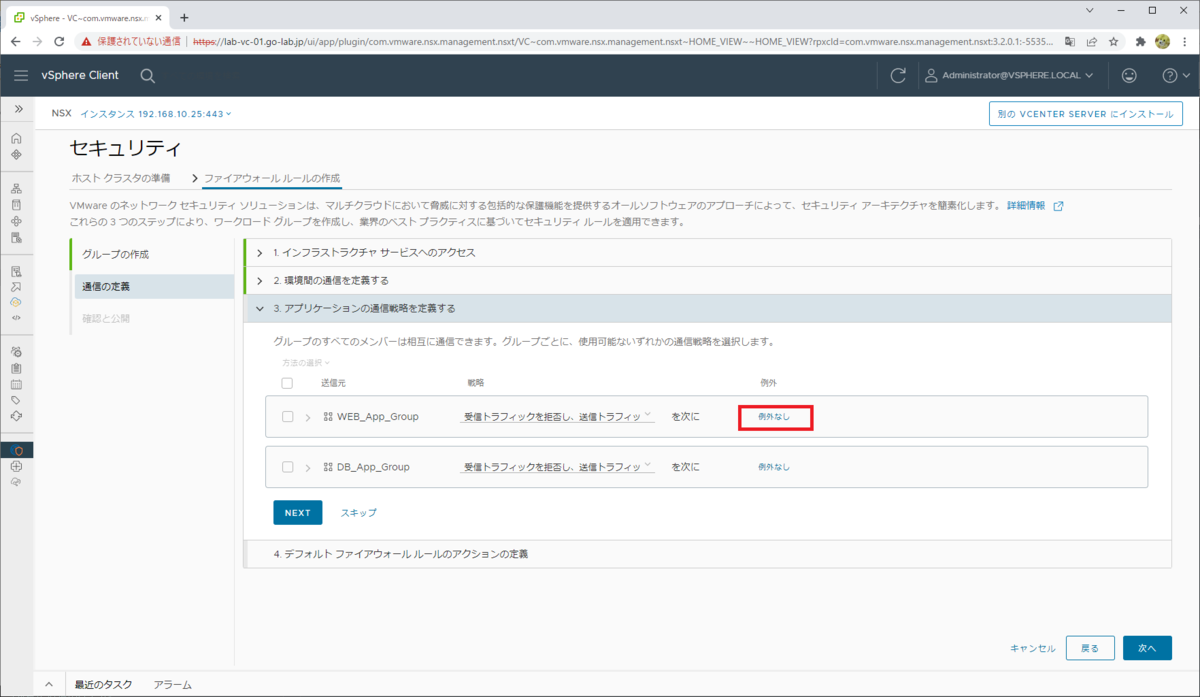

Web_App_Group の行で「例外なし」のあたりをクリックします。

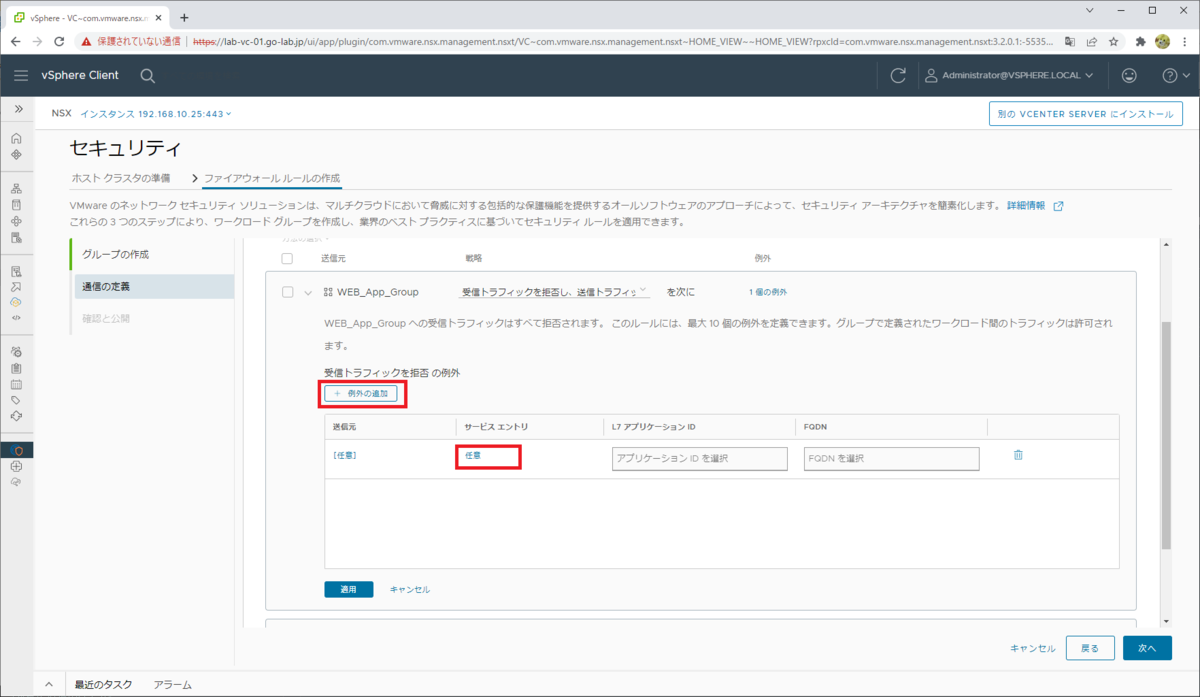

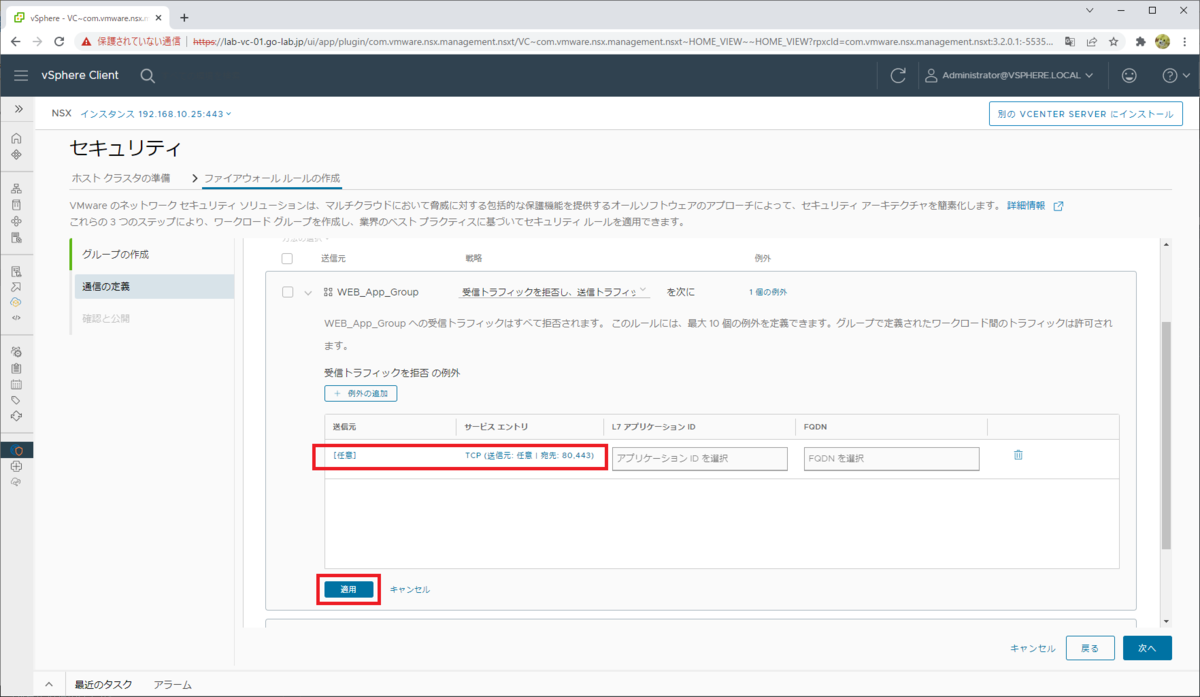

「例外の追加」をクリックして、送信元は「任意」のまま、サービス エントリの「任意」をクリックします。

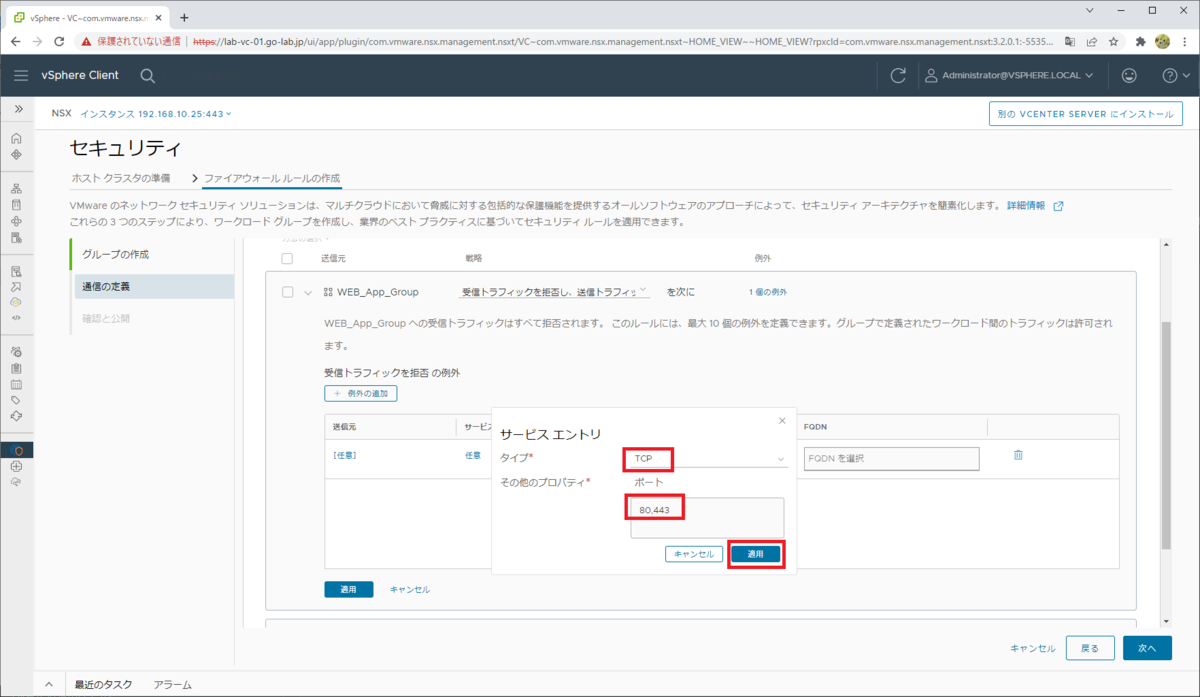

例外にするサービス エントリを設定する画面が表示されるので、下記を指定して「適用」をクリックします。
- タイプ： TCP
- ポート： 80,443
送信元とサービス エントリの設定を確認して、「適用」をクリックします。
つづけて、「Web サーバ → DB サーバ」の通信許可ルールを設定します。
DB_App_Group の行で「例外なし」のあたりをクリックします。
「例外の追加」をクリックして、送信元の「任意」をクリックします。
ワークロードの選択 画面で、「Web_App_Group」を選択して「適用」をクリックします。

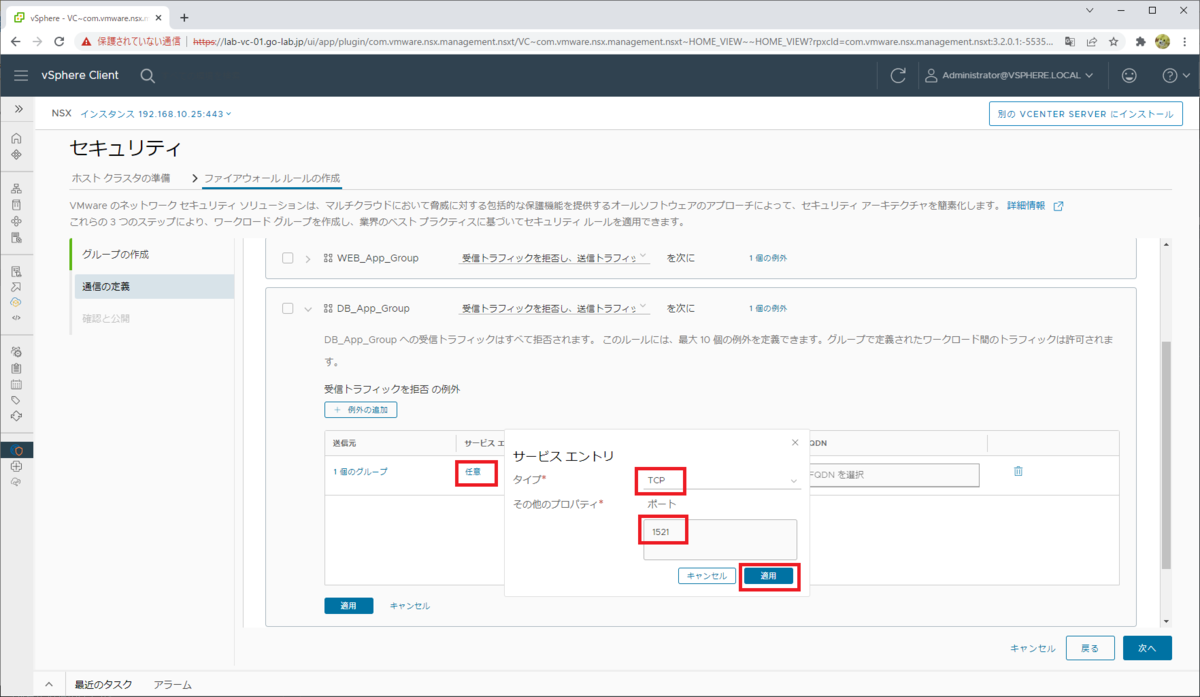

サービス エントリの「任意」をクリックして、下記を指定してから「適用」をクリックします。
- タイプ： TCP
- ポート： 1521

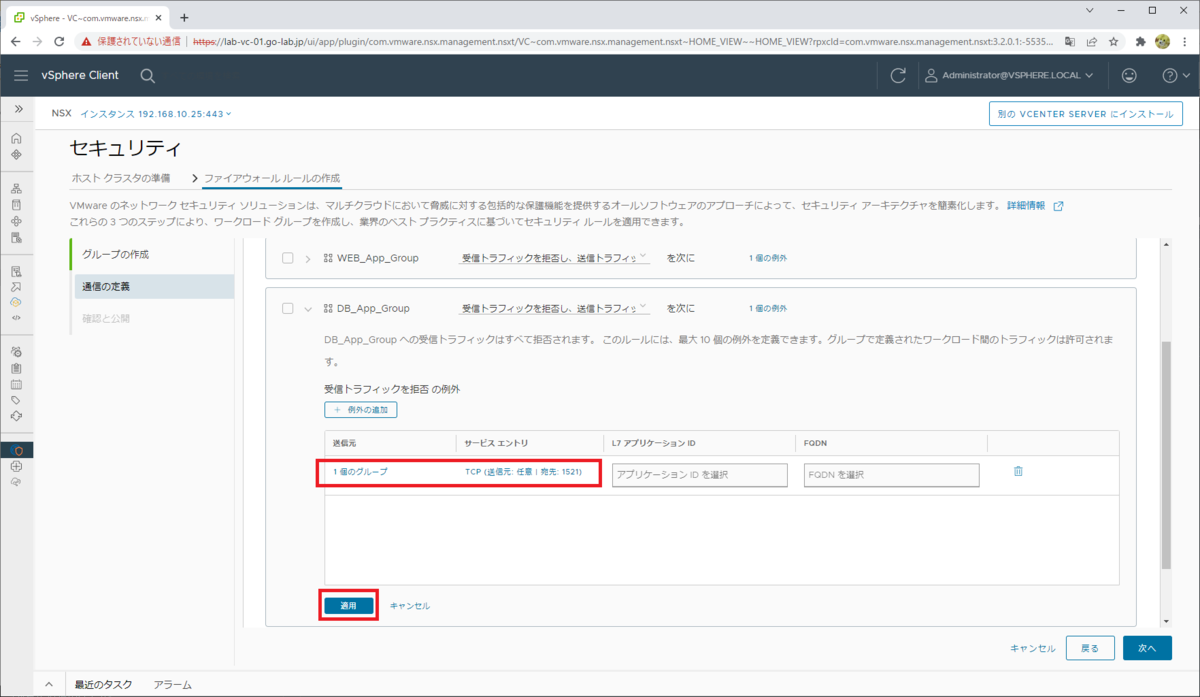

送信元とサービス エントリが設定されたことを確認して、「適用」をクリックします。

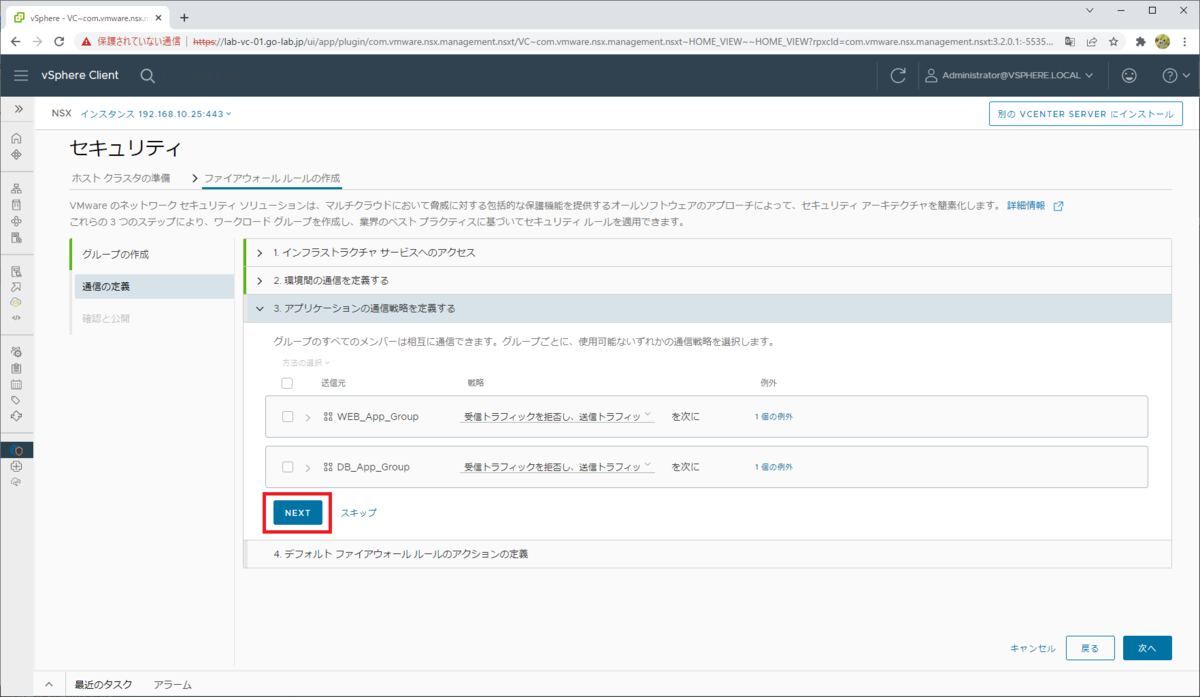

Web_App_Group と DB_App_Group を設定できたので、「NEXT」をクリックします。
4. デフォルト ファイアウォール ルールのアクションの定義
DFW での、デフォルトのアクションを選択します。

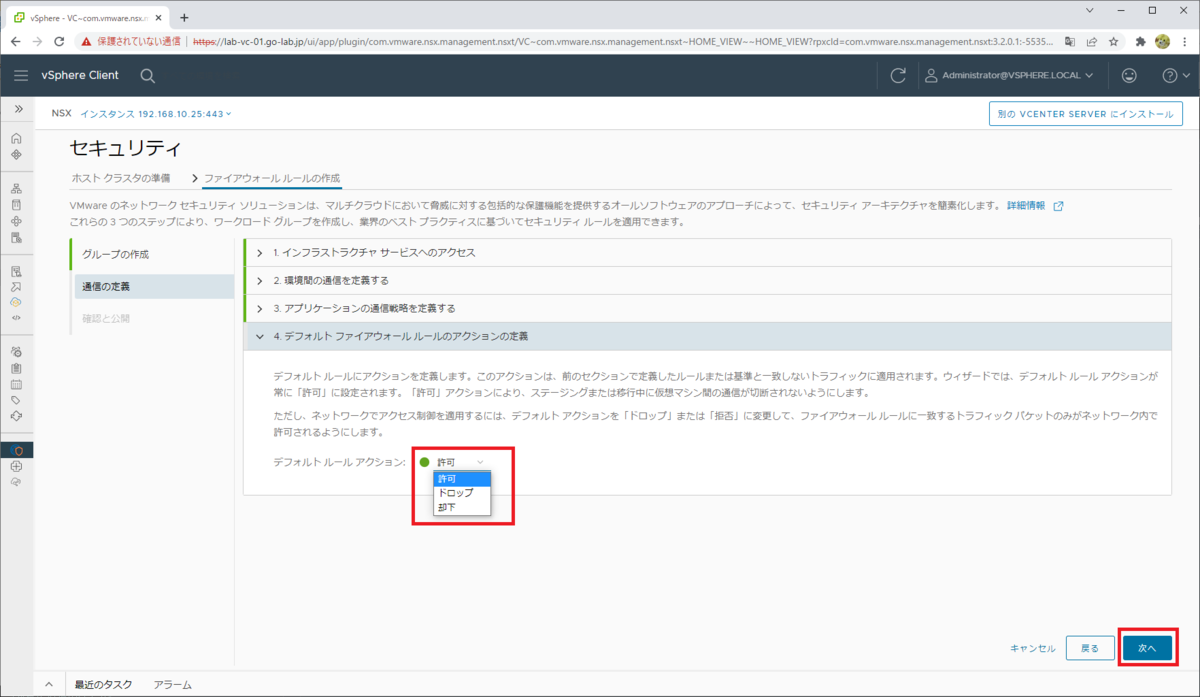

許可、ドロップ、却下の 3種類のうち、デフォルトでは「許可」になっているので、ここではそのまま「次へ」をクリックします。
ちなみに、vCenter Server や NSX Manager が DFW 適用対象になっている場合は、ほかの VM と同様にルールが適用されてしまいます。（このラボ構成では大丈夫ですが）vCener / NSX-T 関連 VM を除外するルールを設定していない状態でドロップや却下を選択してしまうと、次に遷移する画面の「ポリシーの公開」をクリックした時点で通信不可になるので要注意です。
なお、ここでのアクション設定は NSX-T 分散ファイアウォールでの「アプリケーション」→「Default Layer3 Section」→「Default Layer3 Rule」に反映されるようです。あとで NSX Manager を DFW の除外リストに追加したり、ルール設定を十分に確認してたうえで「ドロップ」または「却下」に変更するとよいと思います。
ファイアウォール ルールの作成： 確認と公開

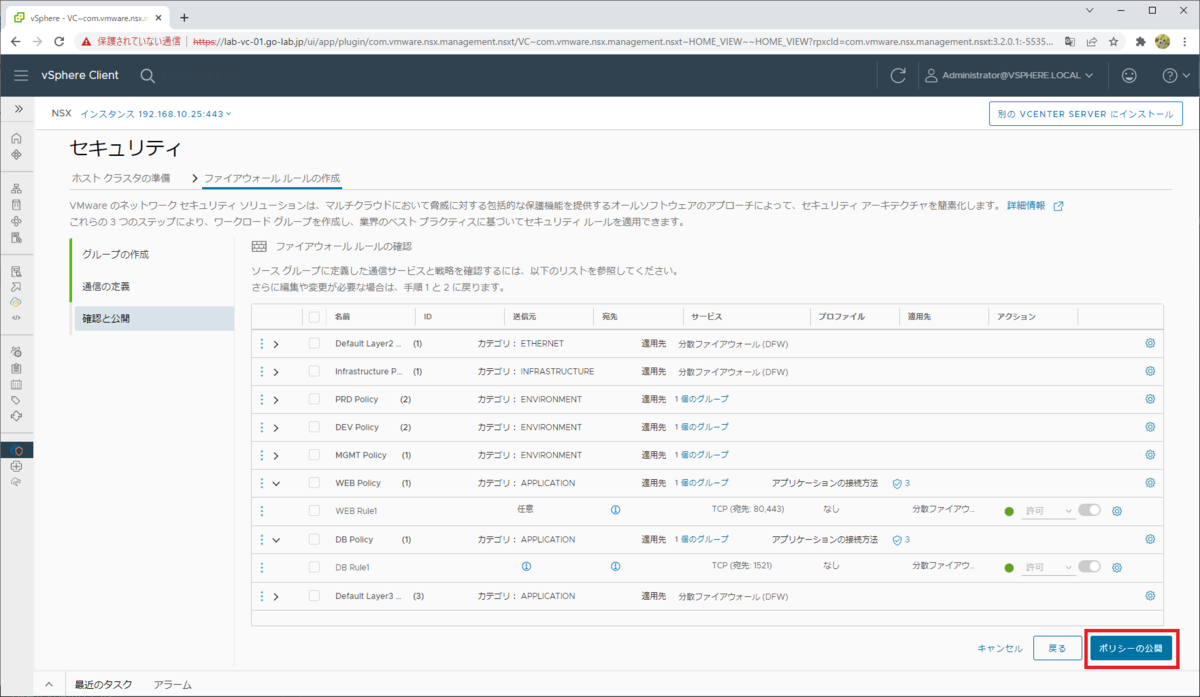

設定を確認して 「ポリシーの公開」をクリックすることで、DFW のルールを反映させます。
「ポリシーの公開」をクリックした時点で DFW のルールが有効になりますが、今回はデフォルトのアクションを「許可」にしているので、ここで即座に通信が遮断されることはありません。
下記の画面が表示されるので「完了」をクリックすると・・・

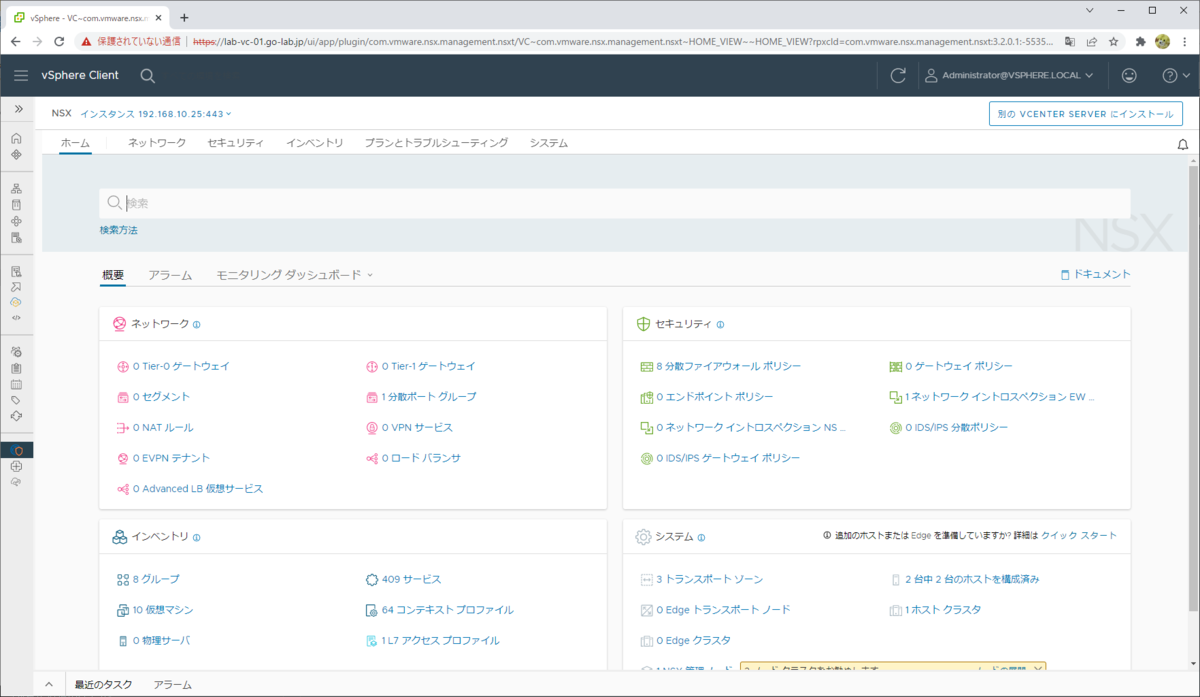

vSphere Client の一部として、いつもの NSX Manager 画面が表示されます。
