NSX ALB（Avi）22.1.2 の検証環境を構築。Part-02 Web UI での初期設定

NSX Advanced Load Balancer（Avi）の検証環境を構築します。今回は、NSX ALB Controller の設定を進めていきます。

前回はこちら。

NSX ALB（Avi）22.1.2 の検証環境を構築。Part-01 ラボ概要 / Controller デプロイ

今回の内容です。

1. 初期設定
- 1-1. WELCOME ADMIN ウィザードの設定
- 1-2. ライセンス Tier の設定変更
2. Cloud の設定（Default-Cloud）
3. Network の設定

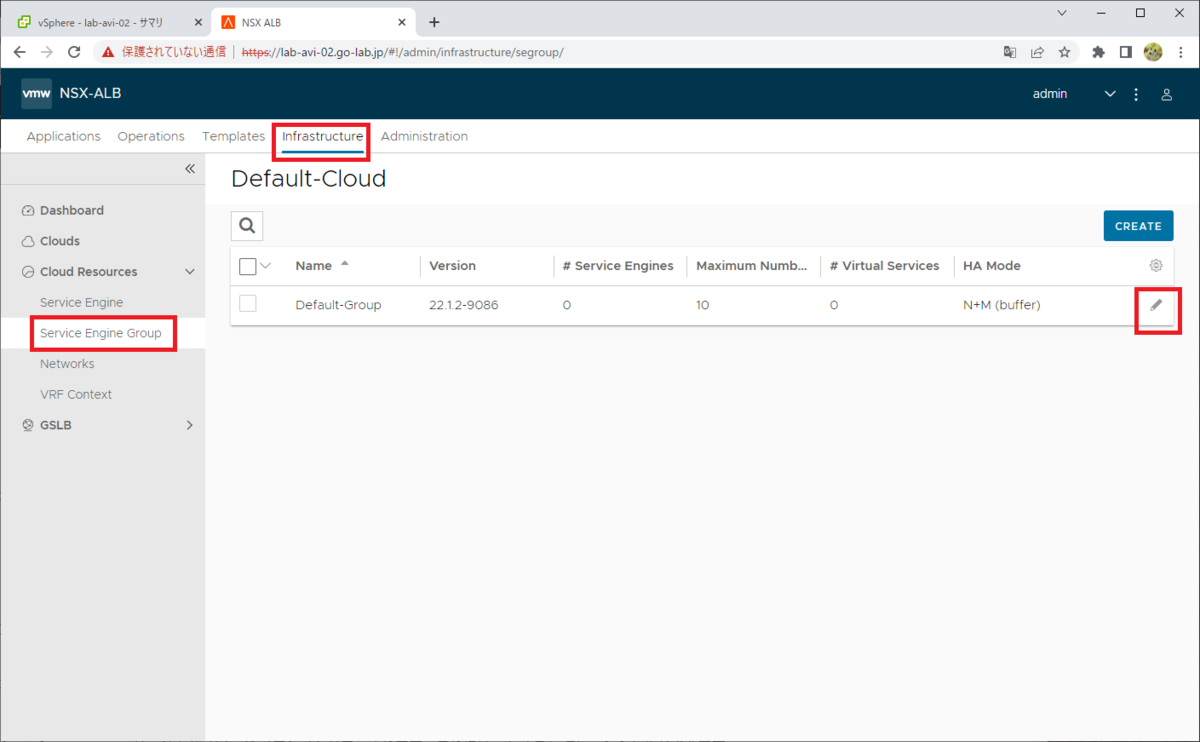

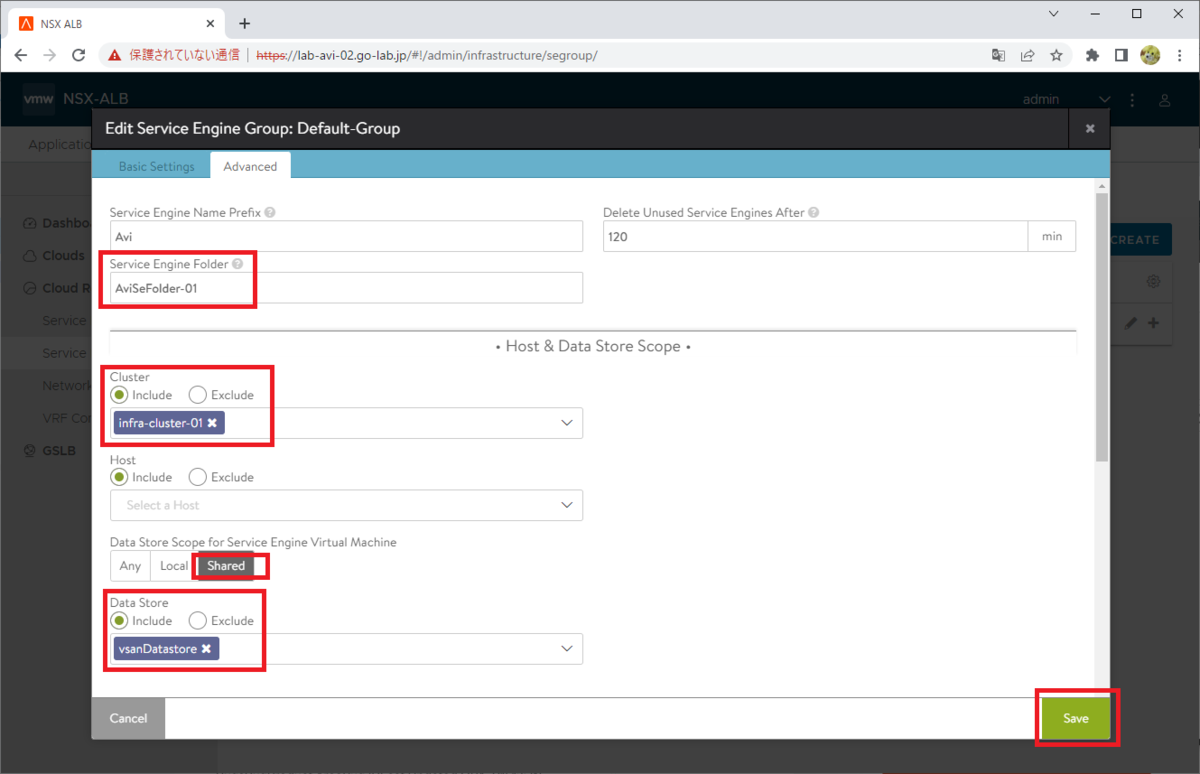

4. Service Engine Group の設定（Default-Group）

1. 初期設定

NSX ALB の GUI による設定は、NSX ALB Controller の Web UI で実施します。

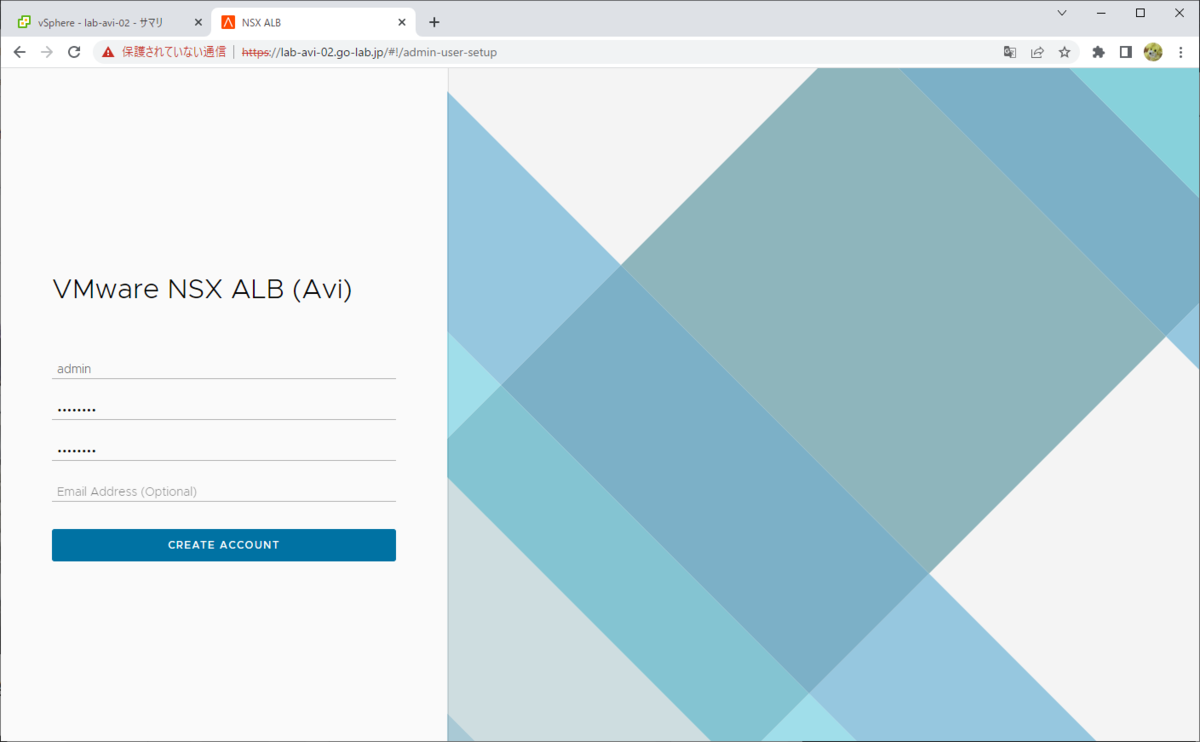

OVA ファイルからデプロイした NSX ALB Controller VM を起動して、Web UI にアクセスすると、admin ユーザのパスワードを設定できます。

1-1. WELCOME ADMIN ウィザードの設定

admin ユーザのパスワードを設定すると、「WELCOME ADMIN」ウィザードが開始されます。

「System Settings」では、次のパラメータを入力して、「NEXT」をクリックします。

Passphrase： configuration エクスポートと定期バックアップのパスフレーズを設定する。
DNS Resolver(s)： NSX ALB Controller が参照する DNS サーバ。複数アドレスを指定する場合はカンマ（,）区切り。
DNS Search Domain： DNS サーチドメインを入力する。

「Email/SMTP」の設定を選択して、「NEXT」をクリックします。

None（今回は特にメール通知を利用しない）

Multi-Tenant は、今回はマルチテナントとして利用しないつもりなので、デフォルトのまま「SAVE」をクリックします。

IP Route Domain： Shared IP route domain across tenants
Service Engine are managed within the： Provider (Shared across tenants)

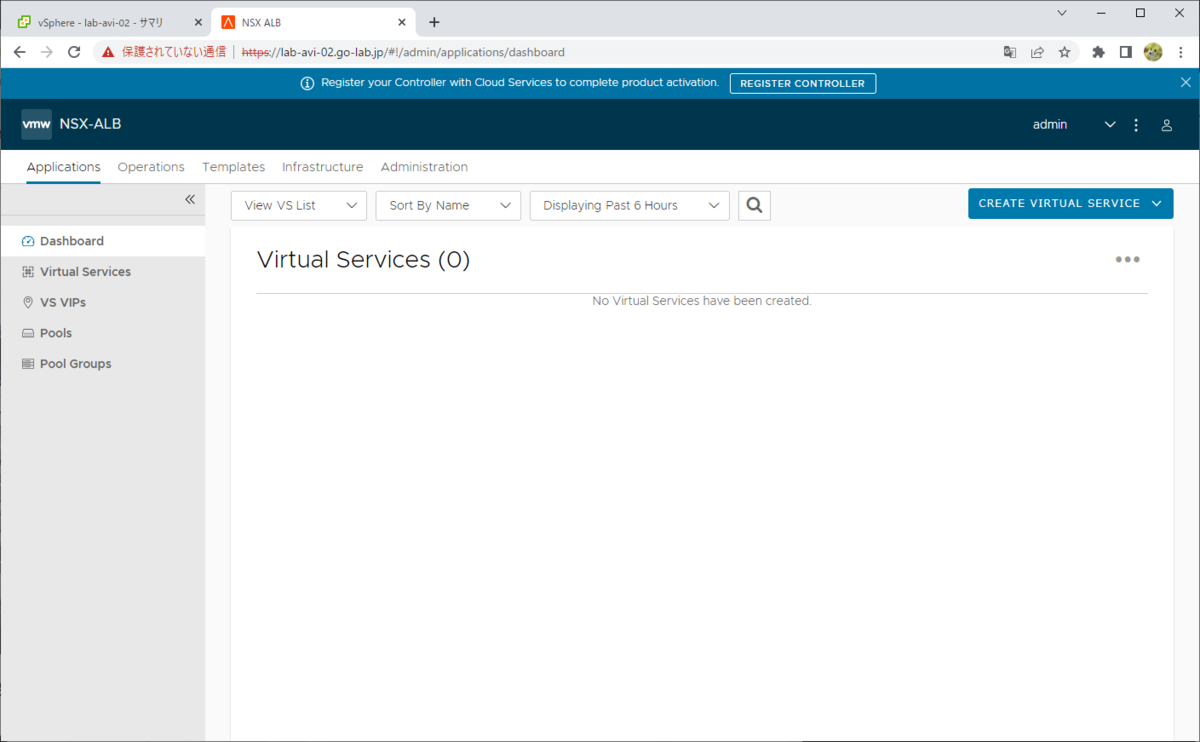

これでウィザードが終了するので、Web UI での設定に進みます。

1-2. ライセンス Tier の設定変更

NSX ALB 22.1.2 では、デフォルトではライセンス設定が「Enterprise with Cloud Services Tier」になっています。今回は連携するクラウドサービスのアカウントがないので、従来の「Enterprise Edition」に変更して利用します。

Enterprise Edition に設定変更しても、ライセンスキーの入力なしで 30日の評価ライセンス（Eval）が利用できます。

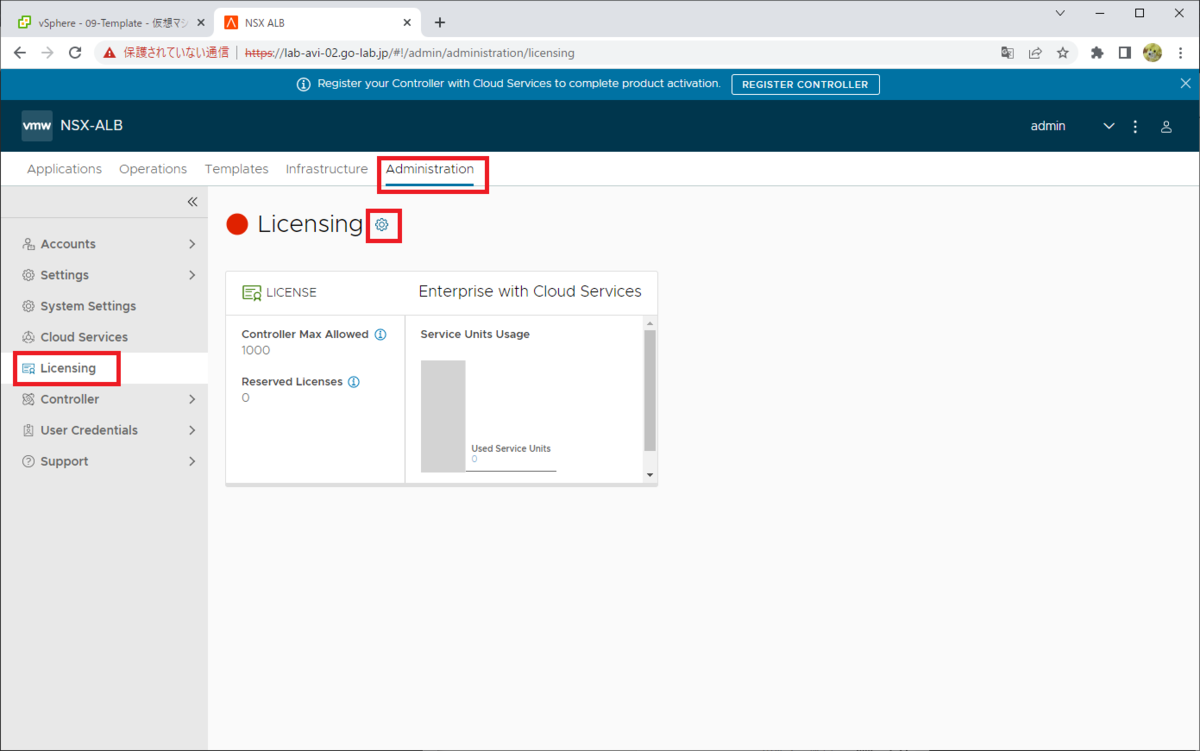

「Administration」→「Licensing」を開いて、設定ボタンをクリックします。

「Enterprise Tier」を選択して、「SAVE」をクリックします。

2. Cloud の設定（Default-Cloud）

NSX ALB Controller を vCenter Server と連携させるため、「Default-Cloud」を設定します。

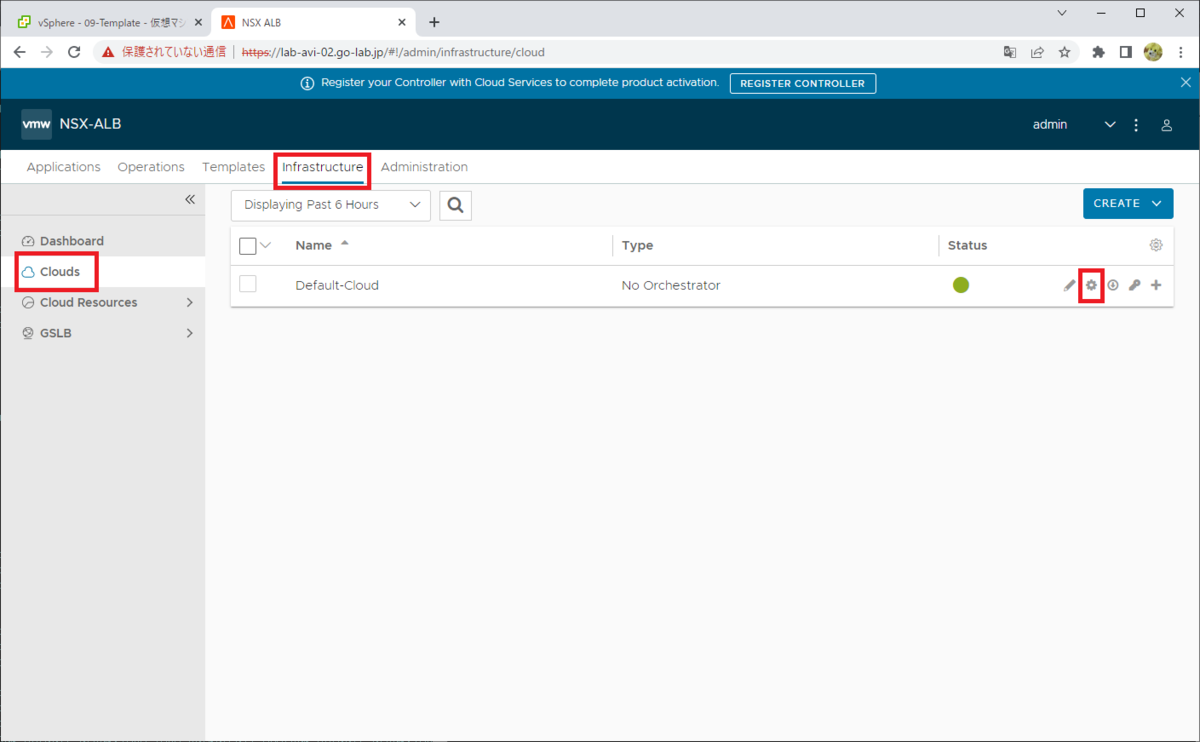

「Infrastructure」 →「Clouds」→「Default-Cloud」にある、「Convet Cloud Type」をクリックします。

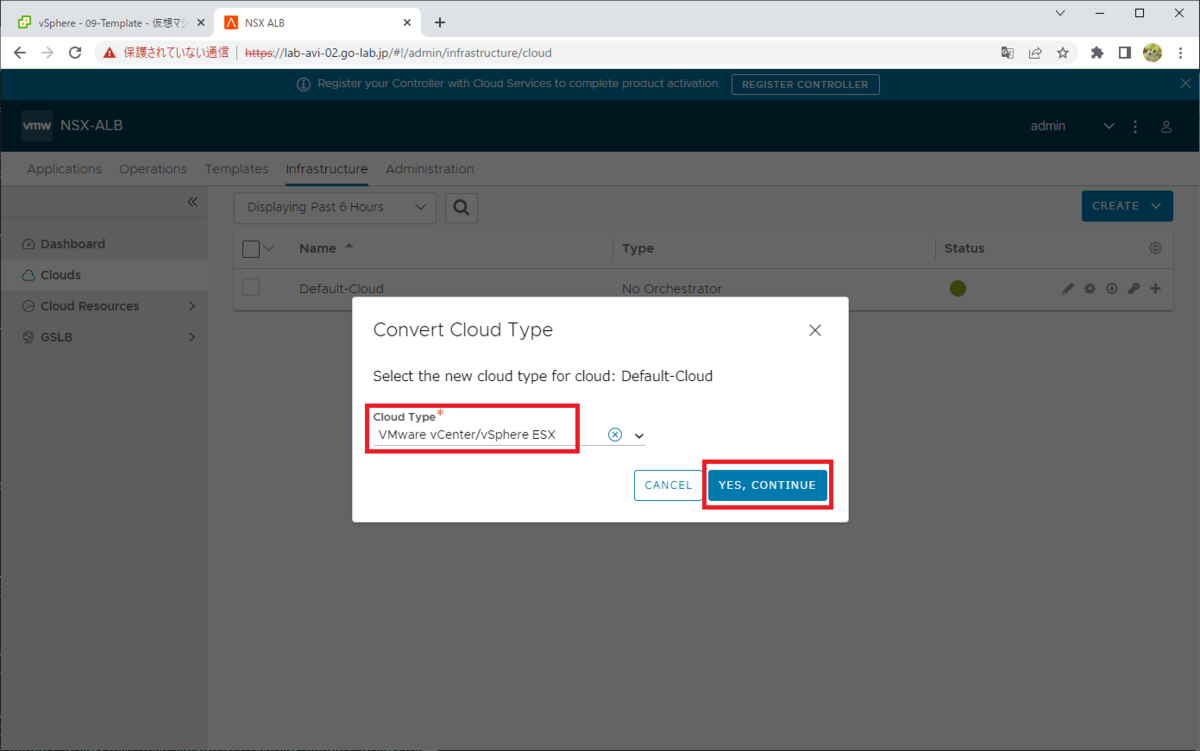

「Cloud Type」で、「VMware vCenter/vSphere ESX」を選択して、「YES, CONTINUE」をクリックします。

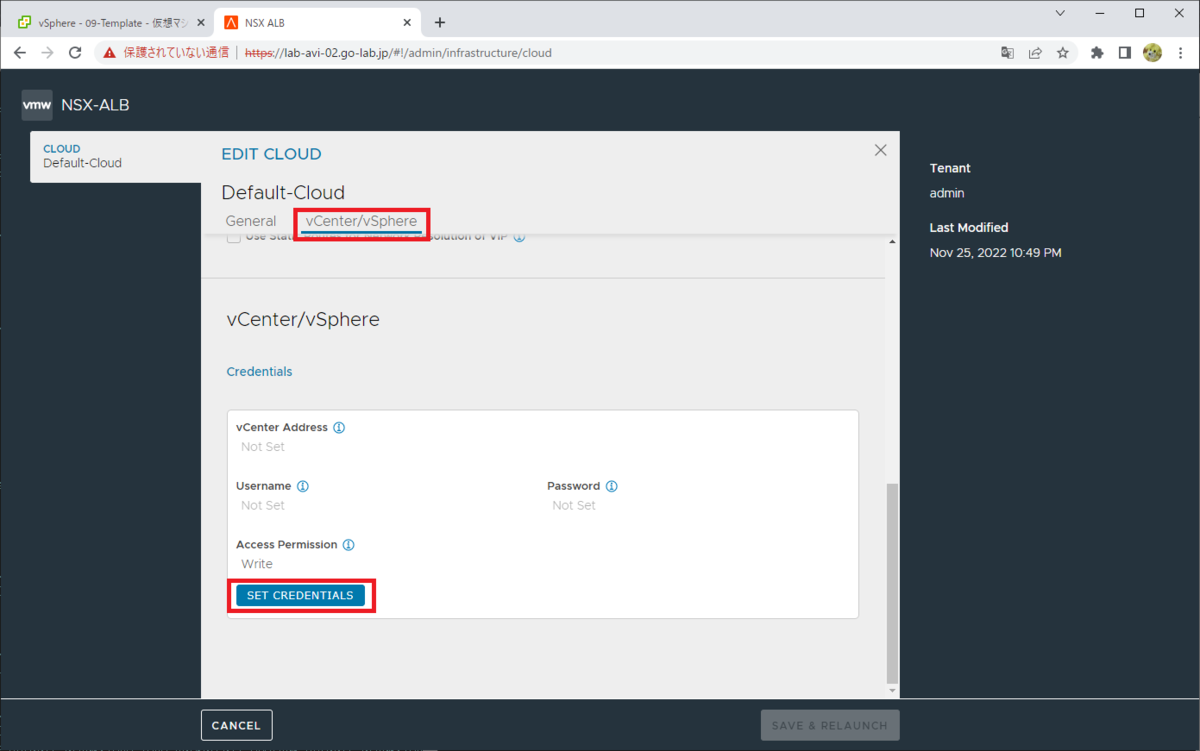

「vCenter/vSphere」セクションにある、「SET CREDENTIALS」をクリックします。

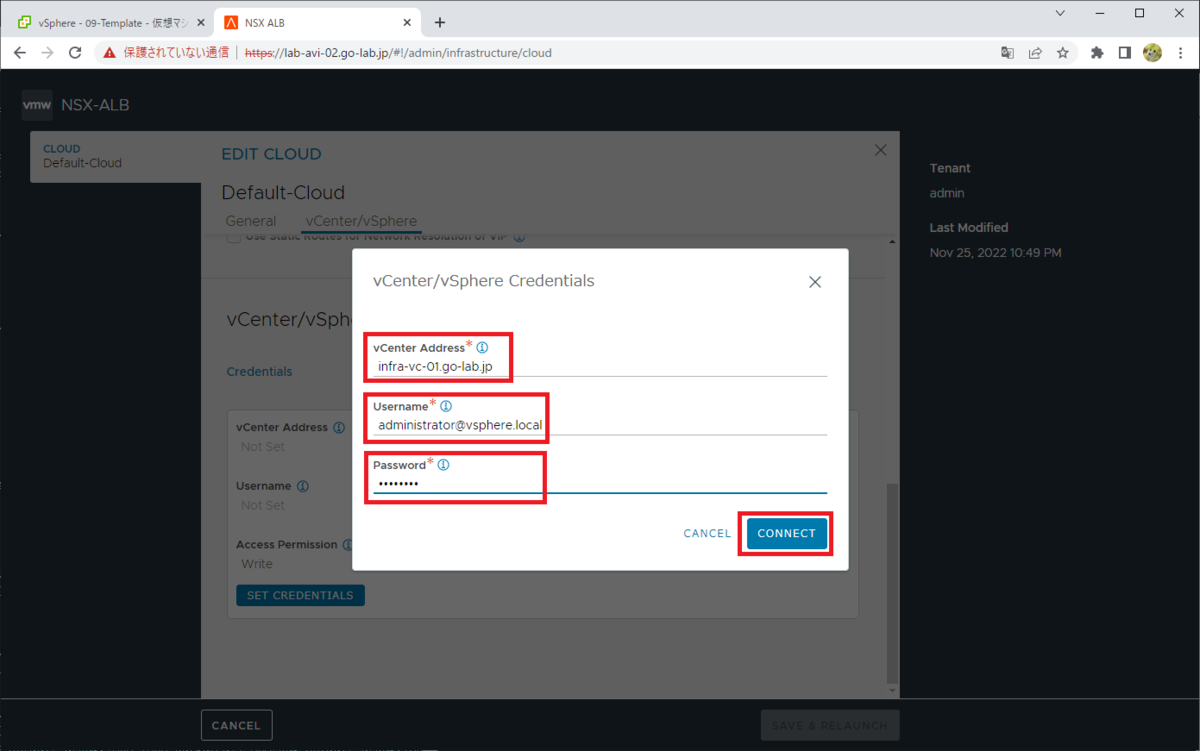

「vCenter/vSphere Credentials」画面で、下記を入力して「CONNECT」をクリックします。

vCenter Address： vCenter の FQDN または IP アドレス
Username： NSX ALB Controller が vCenter にログインするためのユーザ名
Pasword：パスワード

接続した vCenter に関連する設定を進めます。

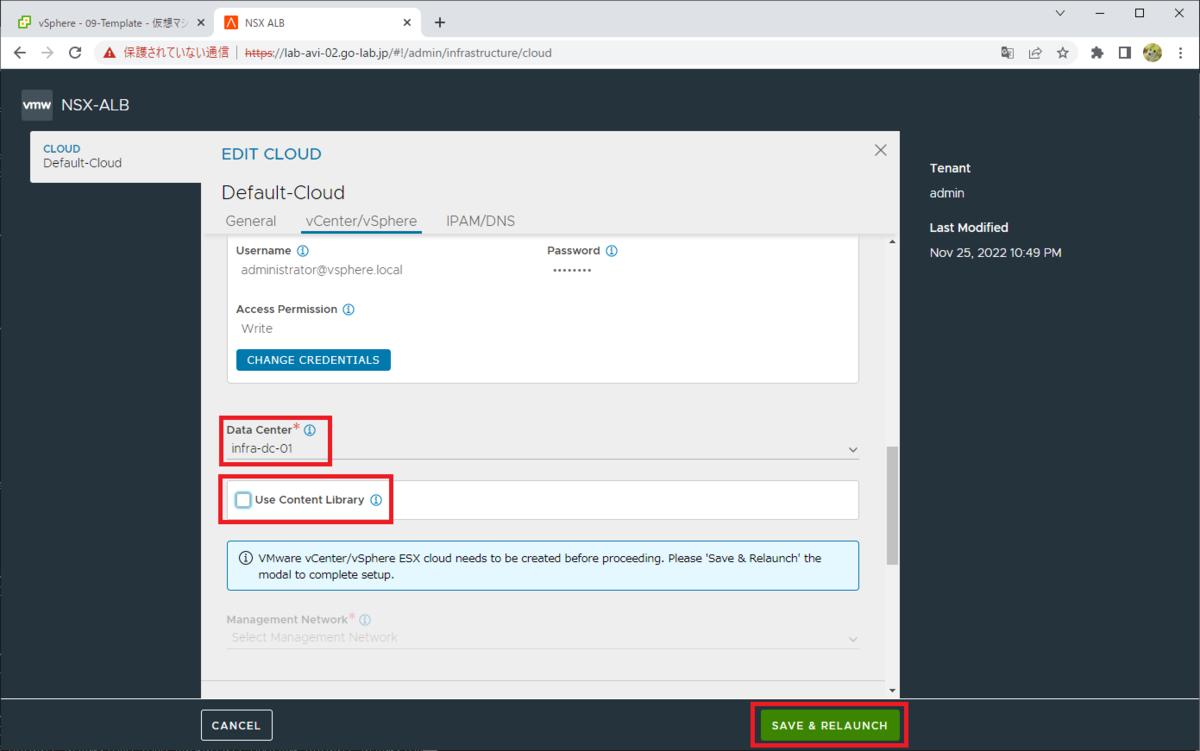

Data Center： vCenter インベントリのデータセンターを選択する。
- ここに NSX ALB の Service Engine をデプロイすることになる。
User Contet Library：チェック OFF にする。
- Service Engine を vCenter のコンテンツライブラリからデプロイできるようになったが、今回はとりあえずこの機能は利用しない。

ここまでのパラメータを入力したら、いちど「SAVE & RELAUNCH」をクリックします。

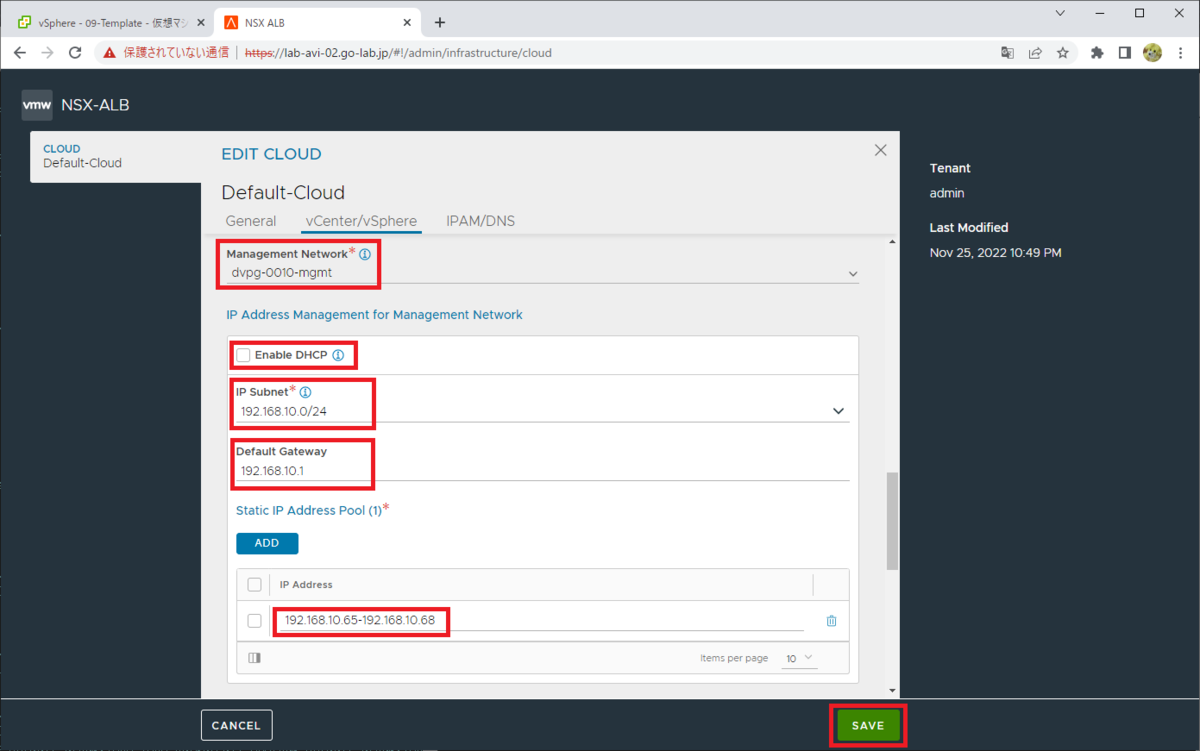

「Network」では、Service Engine をデプロイするネットワークのパラメータを入力します。

Management Network：管理ネットワークのポートグループを選択。
- このラボでは dvpg-0010-mgmt
Enable DHCP：チェック OFF にする。

これ以降は、「Enable DHCP」を OFF にすると入力できます。

IP Subnet：管理ネットワークのネットワークアドレスを入力。
- このラボでは 192.168.10.0/24
Default Gateway：管理ネットワークのデフォルトゲートウェイ。
- このラボでは 192.168.10.1
Static IP Address Pool： Service Engine に設定される、管理ネットワークの IP アドレスプールを入力する。
- このラボでは 192.168.10.65-192.168.10.68

「SAVE」をクリックすると、Default-Cloud に設定が保存されます。ちなみに、ほかにも IPAM/DNS プロファイルなどの設定項目がありますが、今回はスキップします。

3. Network の設定

NSX ALB で利用するネットワークと、vSphere のポートグループを対応させる設定をしておきます。

事前に vSphere 側で作成しておいたポートグループに対して、NSX ALB Controller 側でもネットワーク設定が必要です。このラボでは、次の3つのポートグループを利用しています。

管理ネットワーク（dvpg-0010-mgmt）
- Default-Cloud での設定が反映されますが、ここで設定修正します。

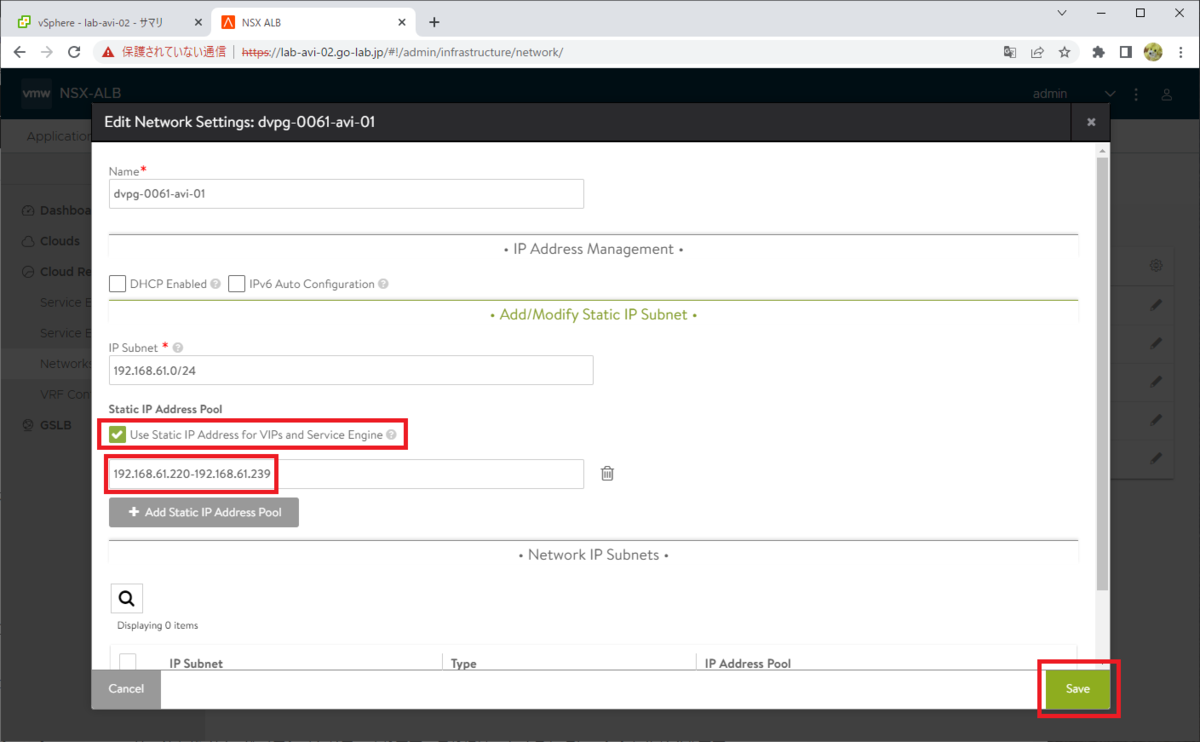

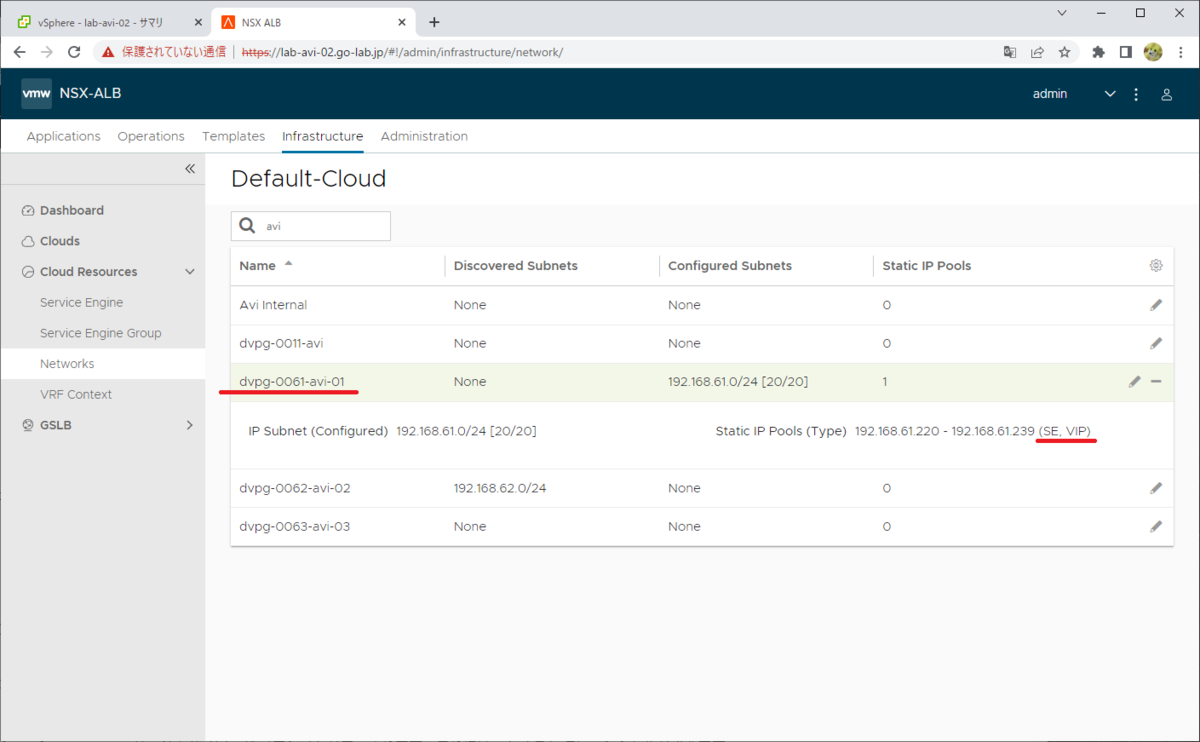

VIP ネットワーク（dvpg-0061-avi-01）

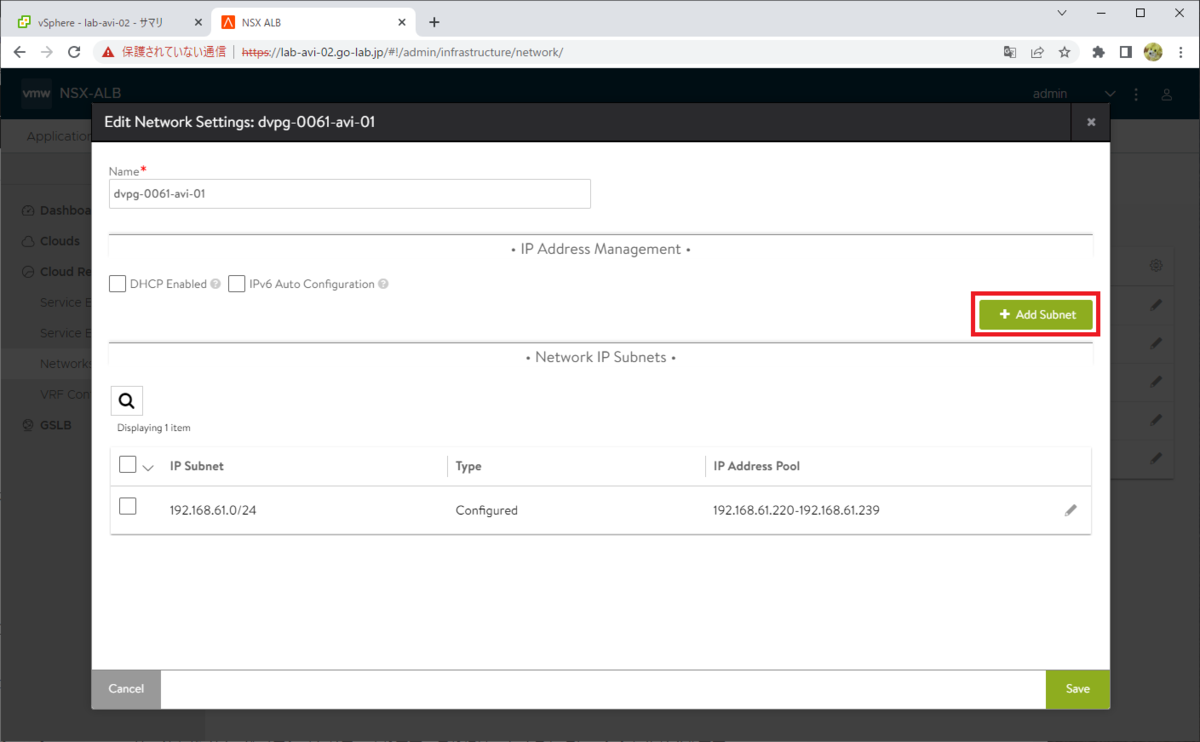

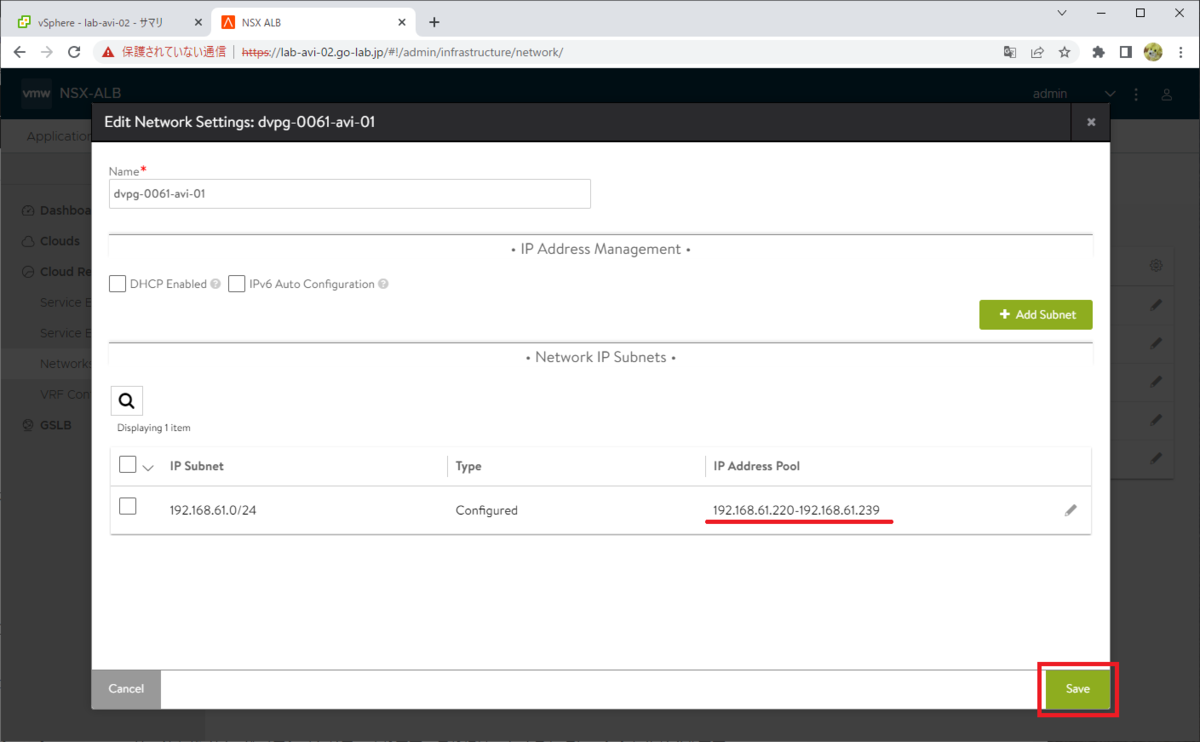

- Service Engine に設定する VIP と同ネットワークセグメントの IP プールを追加しておきます。この IP アドレスは次の用途で利用されます。
  - VIP と通信するために Service Engine に設定される。
  - ロードバランサの VIP（自動採番）。ただし VIP を手動設定する際には、このネットワークのプール外にあるアドレスから採番する。

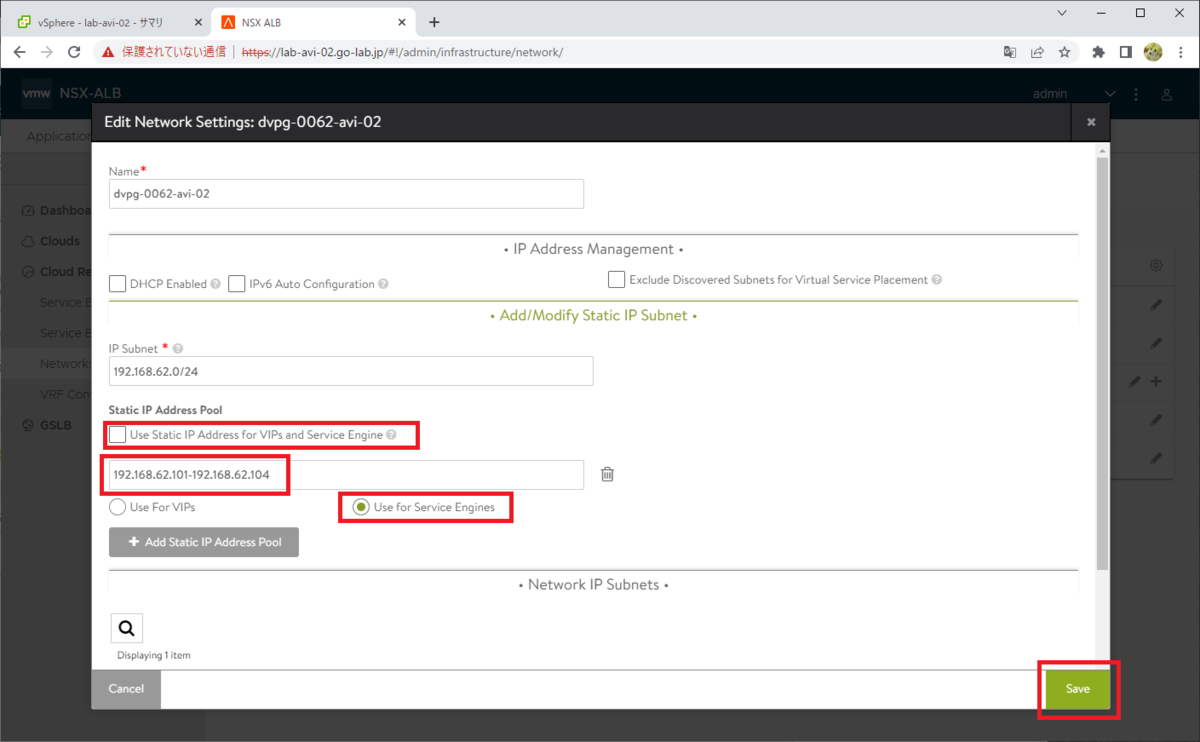

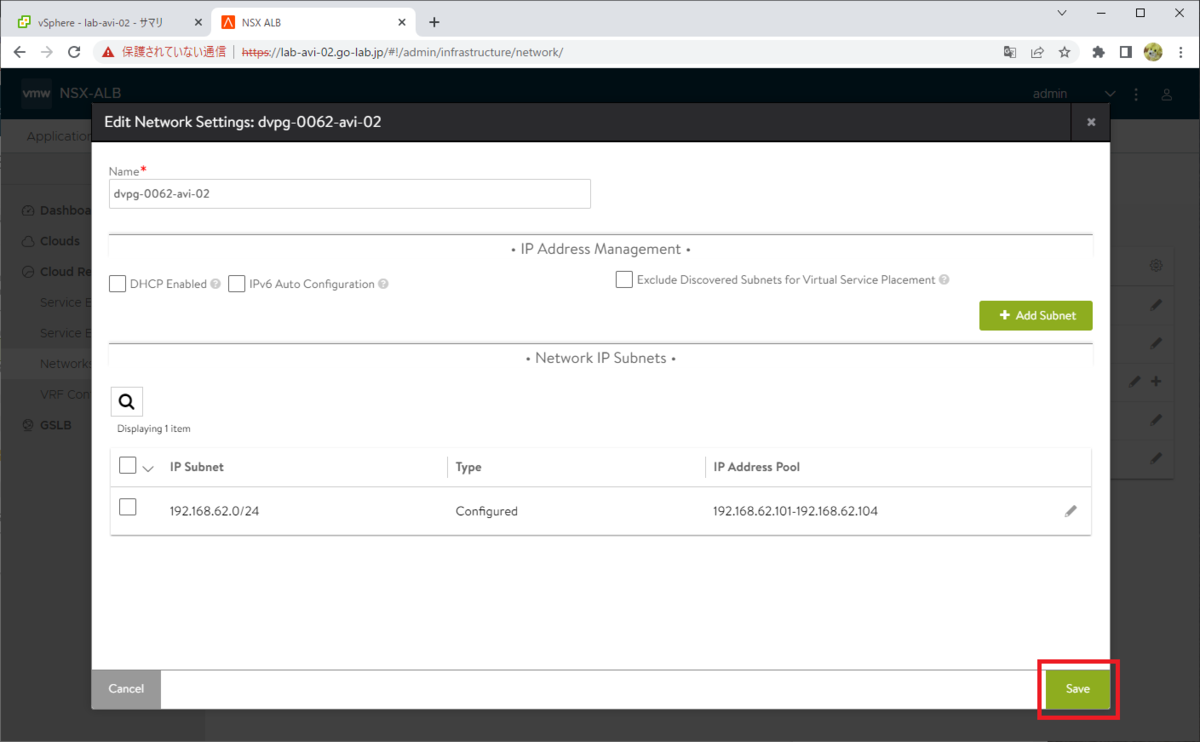

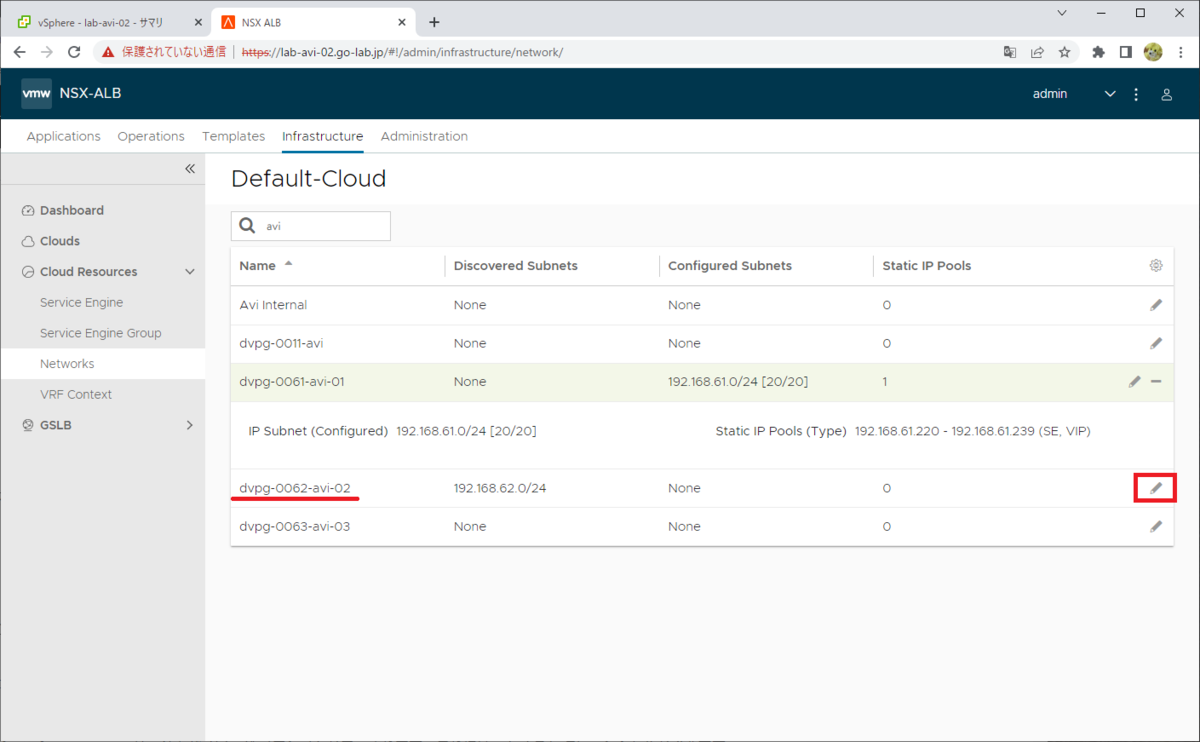

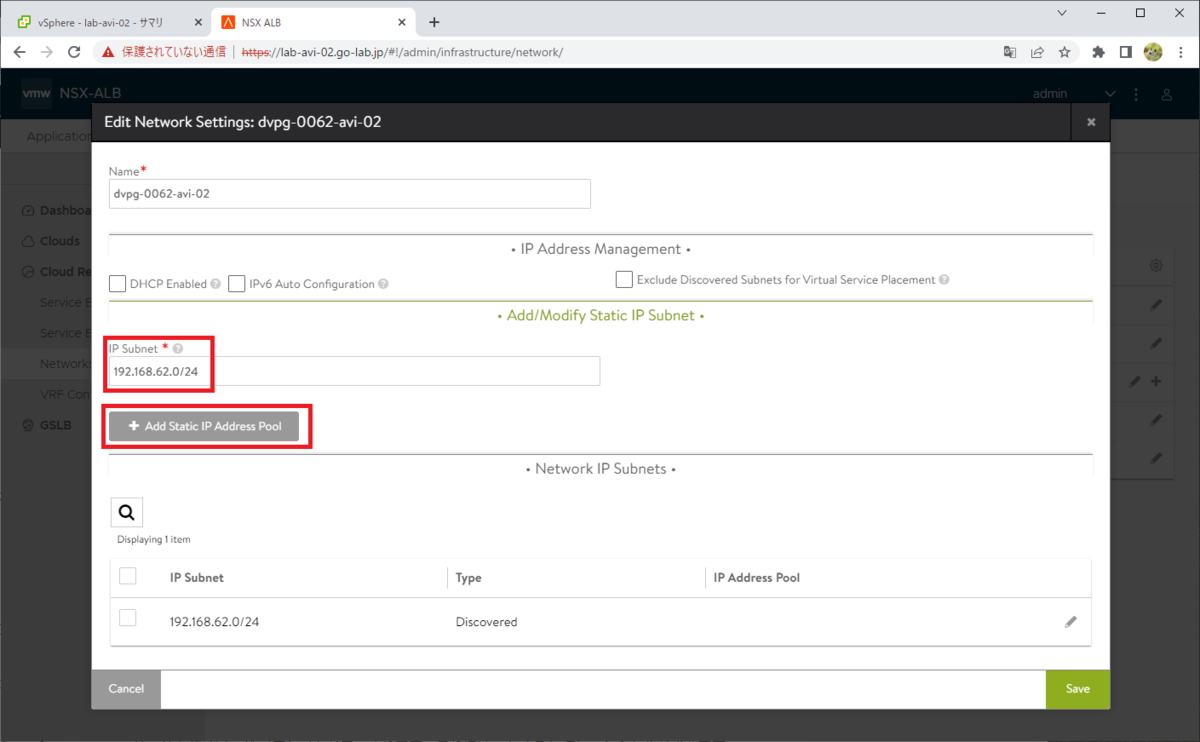

バックエンドネットワーク（dvpg-0062-avi-02）

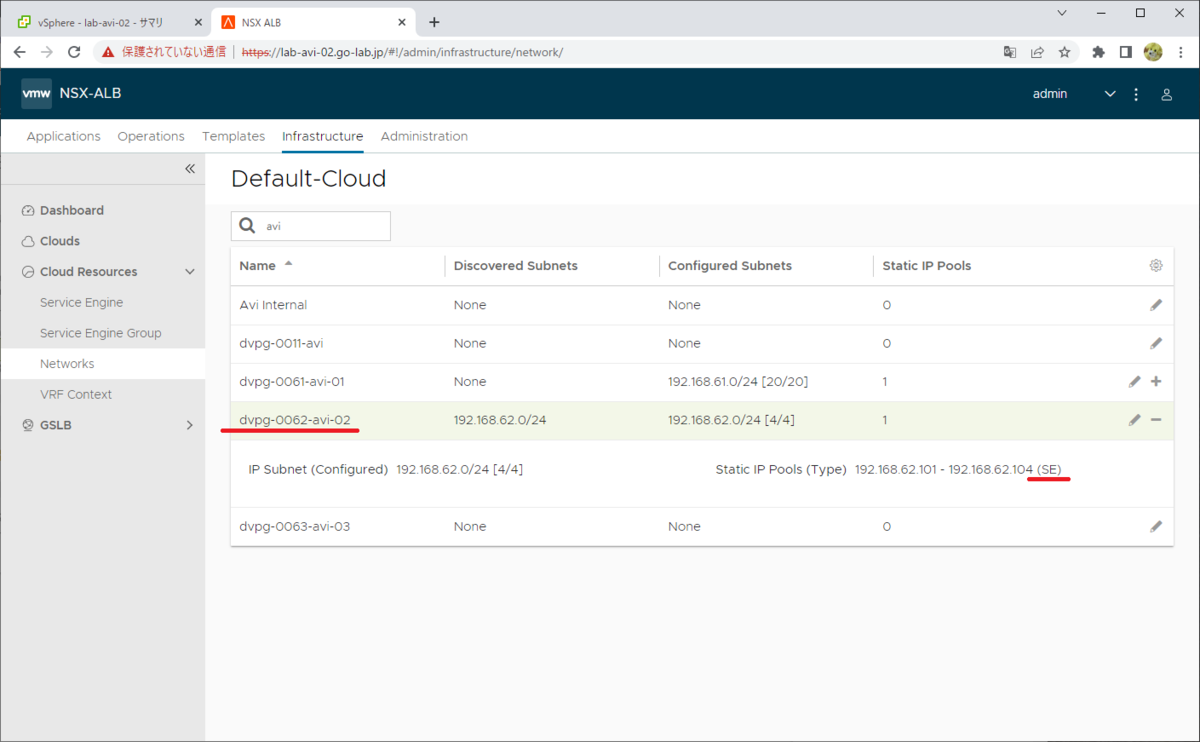

- ロードバランス先になるサーバが接続されるネットワークの IP プールを追加しておきます。Service Engine 自身にも、この IP プールからアドレスが設定されます。

3-1. 管理ネットワーク

管理ネットワーク（Management Network）の IP アドレスプールは、Cloud を設定した際に自動的に作成されています。しかし、この IP アドレスプールは、VIP / Service Engine の両方で利用される設定になっているので、Service Engine のみで利用されるように設定変更します。

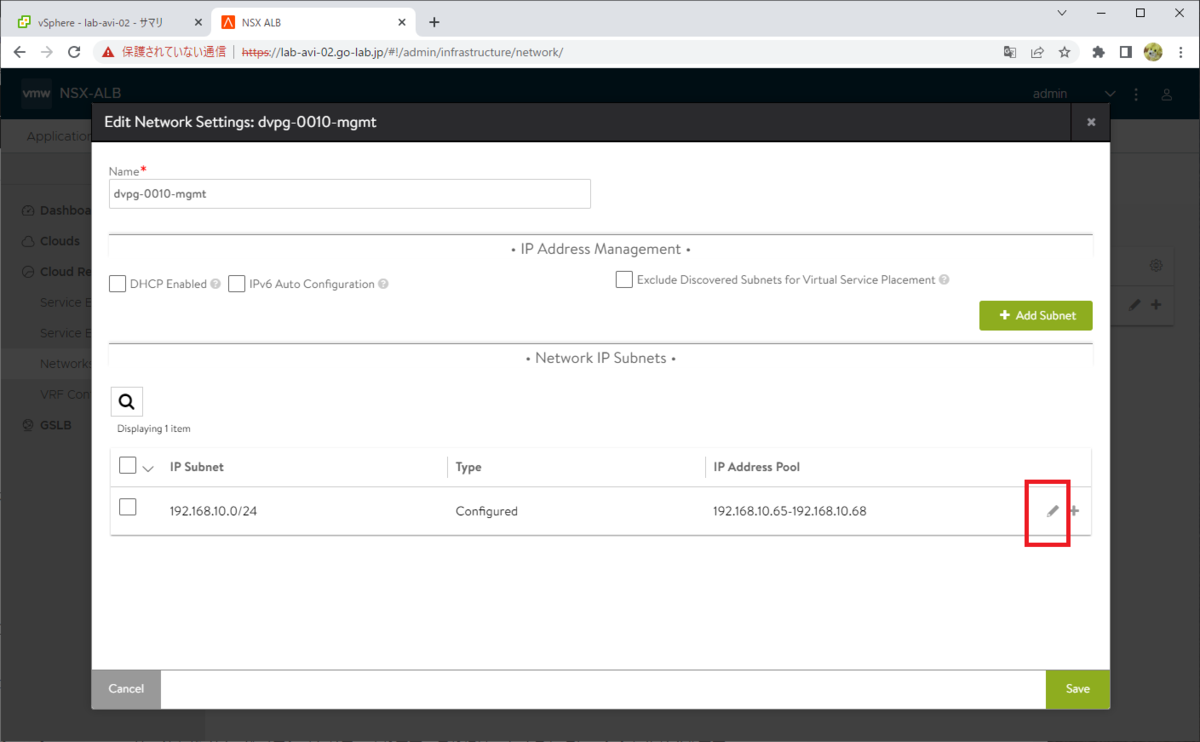

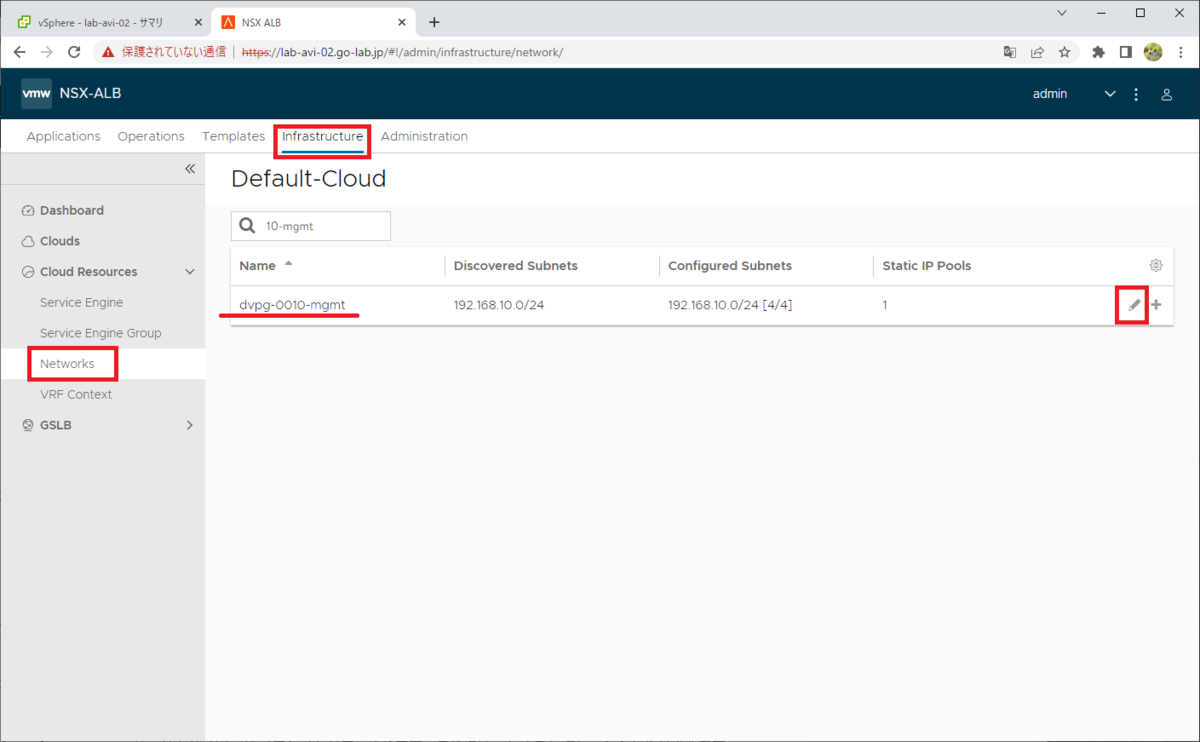

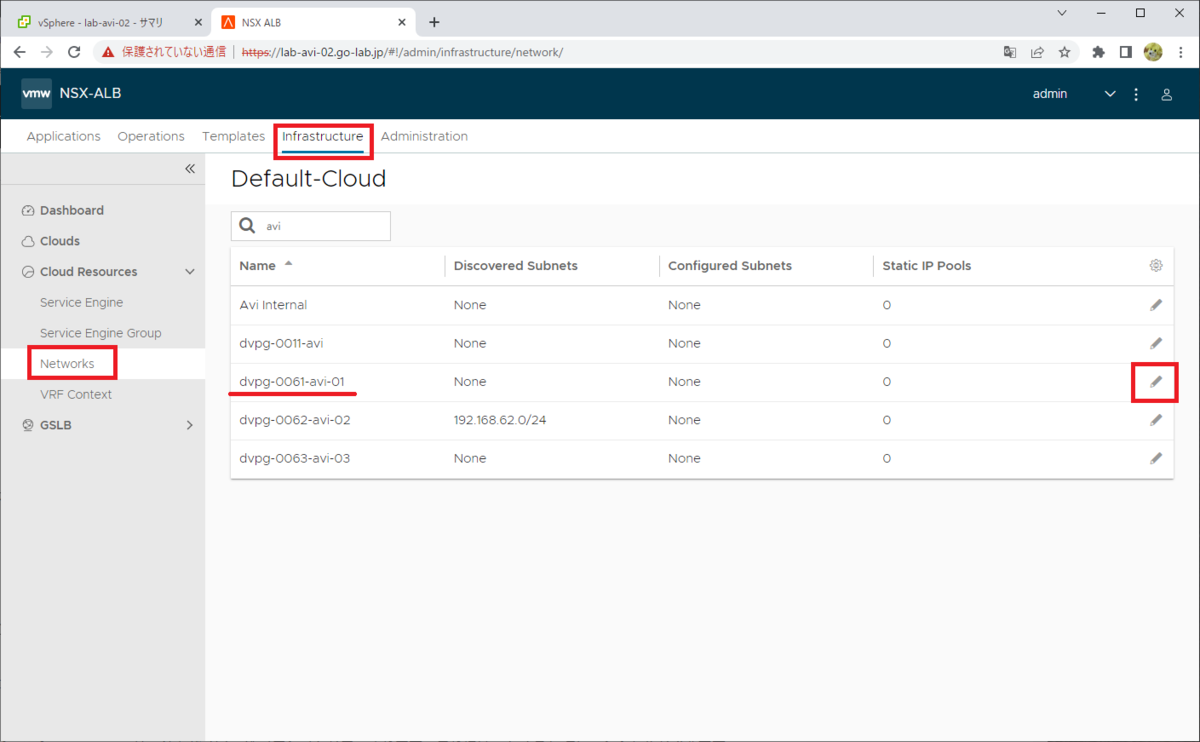

「Infrastructure」→「Cloud Resources」→「Networks」を開き、管理ネットワークのポートグループ（dvpg-0010-mgmt）の編集ボタンをクリックします。

ポートグループ数が多い場合には、検索で表示対象を絞ると探しやすいと思います。
