VMware Cloud Foundation（VCF）9.0 の VCF Automation で、VM Apps 組織を作成してみます。今回は動作確認のための準備として、カタログ アイテムの公開と、仮想マシン展開先の設定調整を実施します。
前回はこちら。

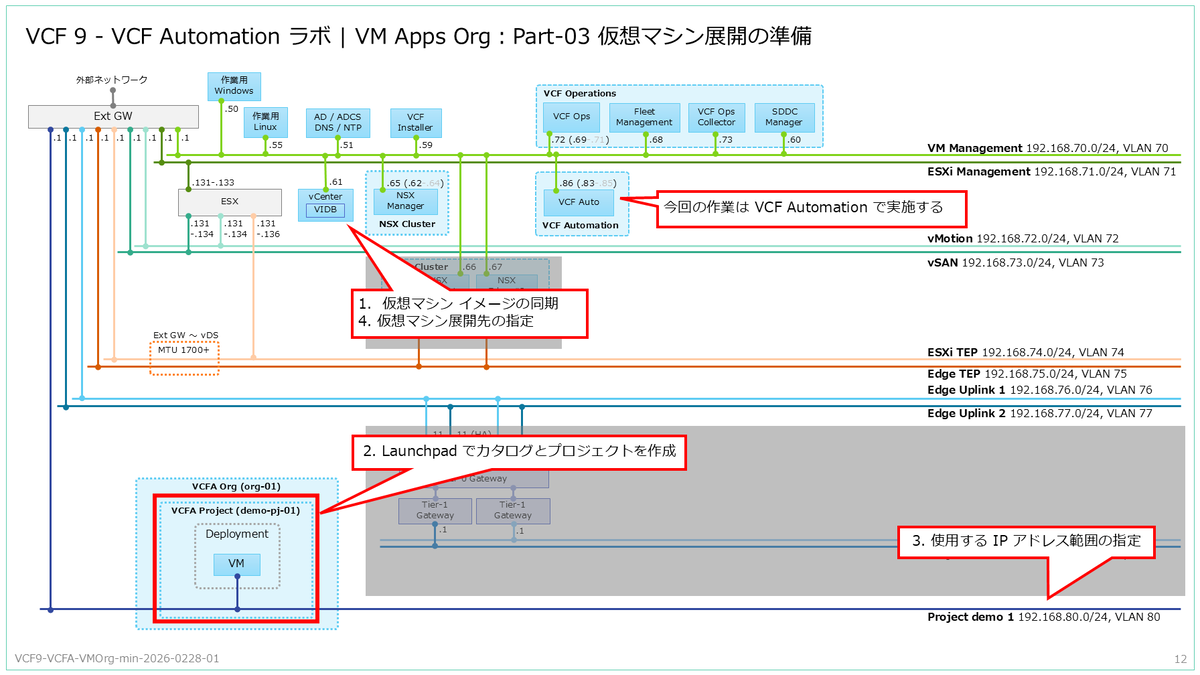

今回の内容です。
- 1. クラウド アカウントでのイメージの同期
- 2. Launchpad でのプロジェクト作成とカタログ公開
- 3. ネットワーク プロファイルでの IP アドレス範囲の設定
- 4. クラウド ゾーンでのリソース プール / 仮想マシンフォルダ設定
1. クラウド アカウントでのイメージの同期
この後に実行する「カタログに公開」ウィザードで、仮想マシン テンプレートを選択するため、前回に vSphere Client 側で用意したものを、VCF Automation 側に同期しておきます。

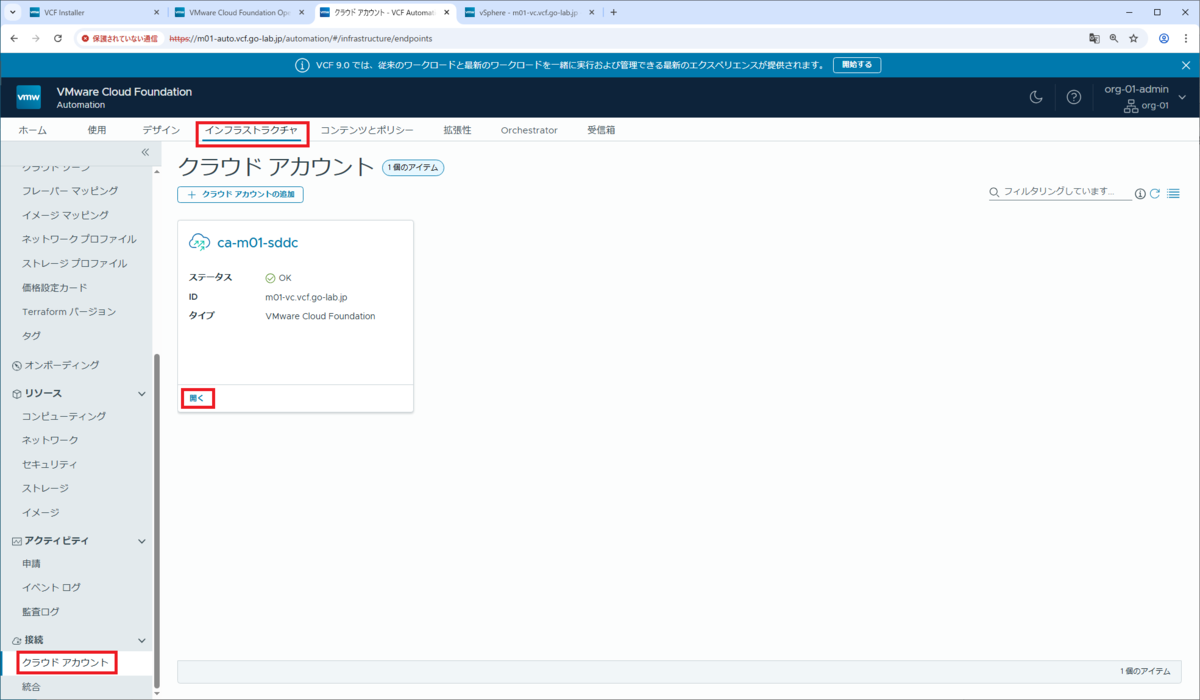

組織ポータルの「インフラストラクチャ」タブ →「接続」→「クラウド アカウント」を開き、クラウド アカウント（ca-m01-sddc）の「開く」をクリックします。

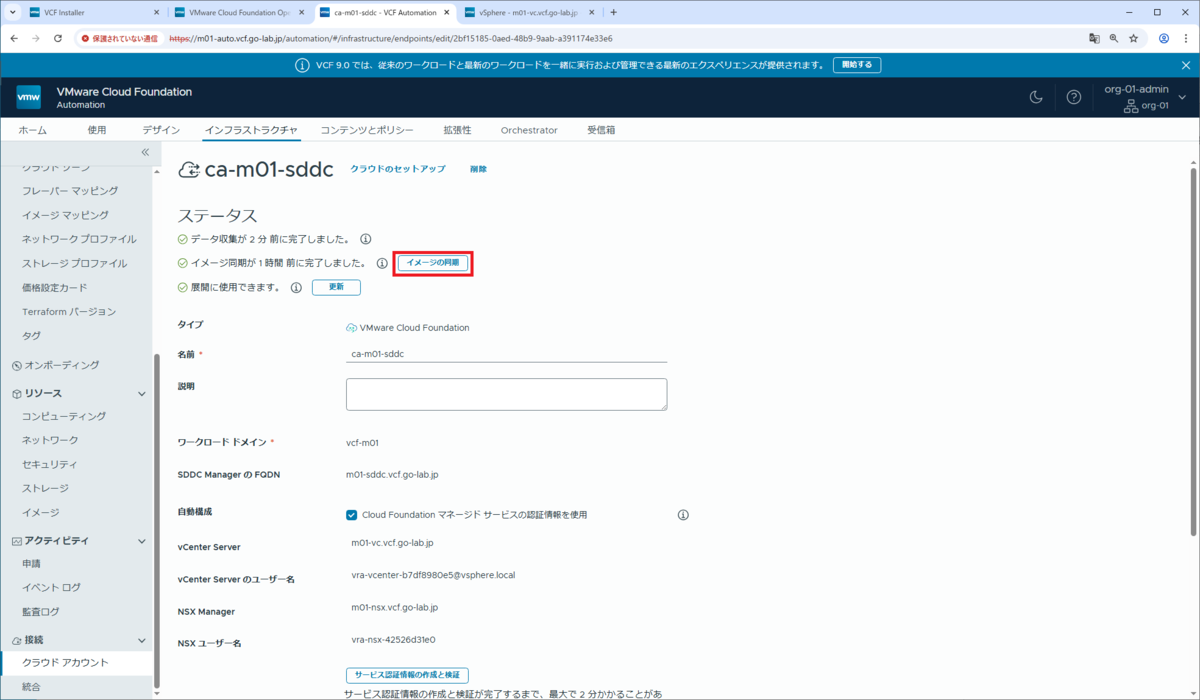

「イメージの同期」をクリックします。

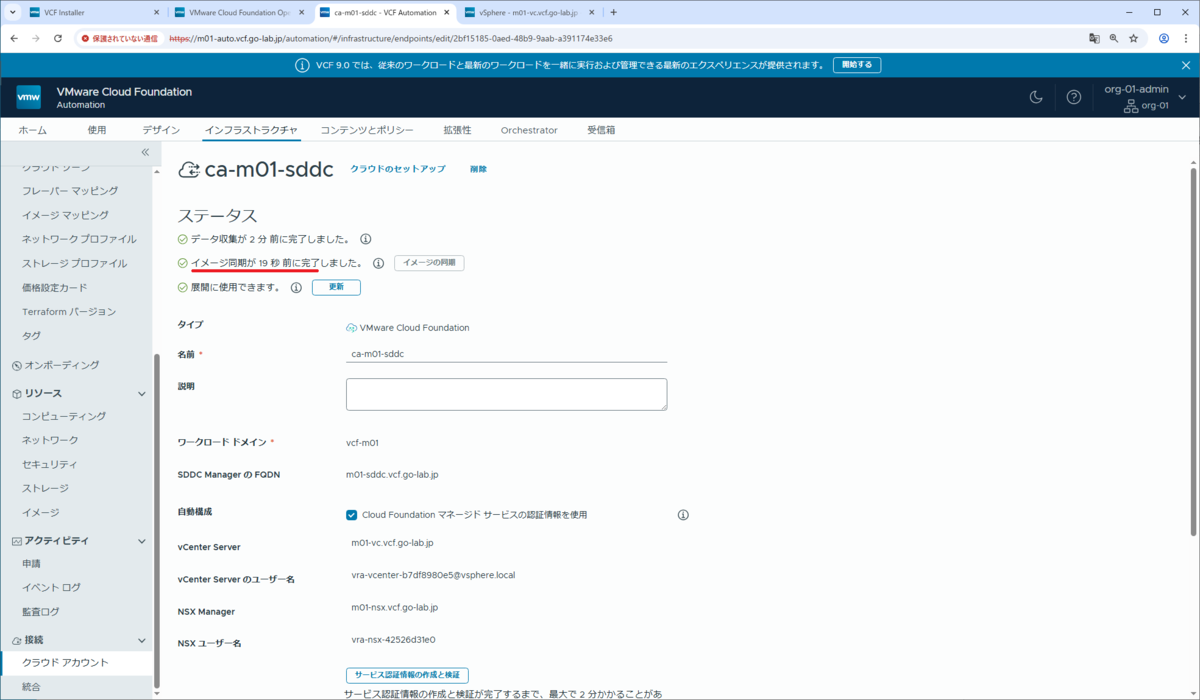

イメージ同期の完了タイミングが、直近の時間になったことを確認します。
2. Launchpad でのプロジェクト作成とカタログ公開
Launchpad にあるメニューで、仮想マシン テンプレートを展開する「クラウド テンプレート（ブループリント）」を作成して、カタログに公開します。この画面で、クラウド テンプレートの展開先になる「プロジェクト」も作成できます。
「ホーム」タブ →「カタログに公開」を開きます。

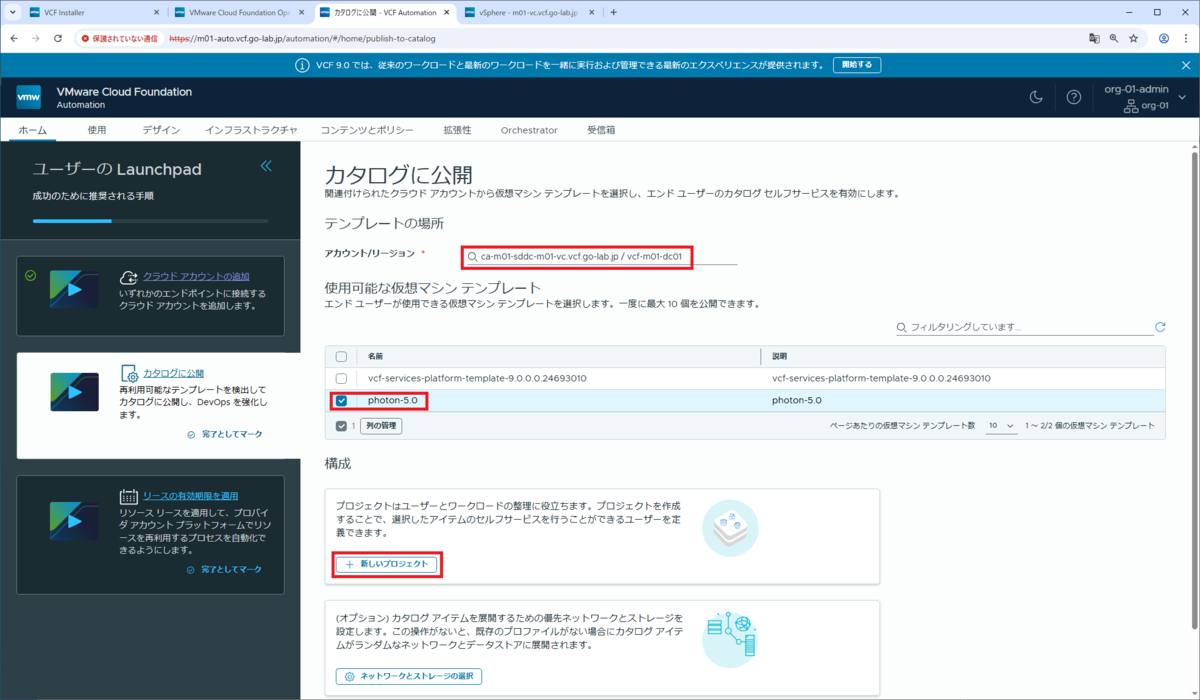

仮想マシン テンプレートを選択してから、「新しいプロジェクト」をクリックします。
- アカウント/リージョン：ca-m01-sddc-m01-vc.vcf.go-lab.jp / vcf-m01-dc01
※命名規則は、「＜クラウド アカウント名＞-＜vCenter＞ / データセンター名」 - 使用可能な仮想マシン テンプレート：photon-5.0

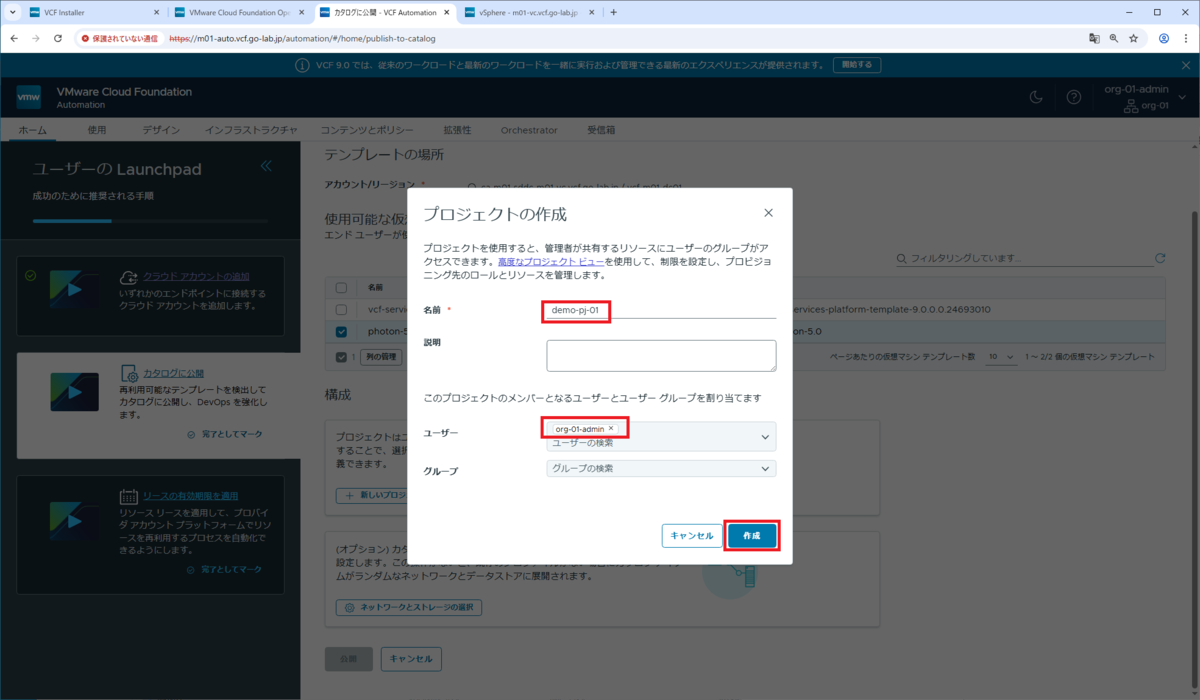

プロジェクトの名前と、メンバーとなるユーザーを指定して、「作成」をクリックします。
- 名前：demo-pj-01
- ユーザー：org-01-admin

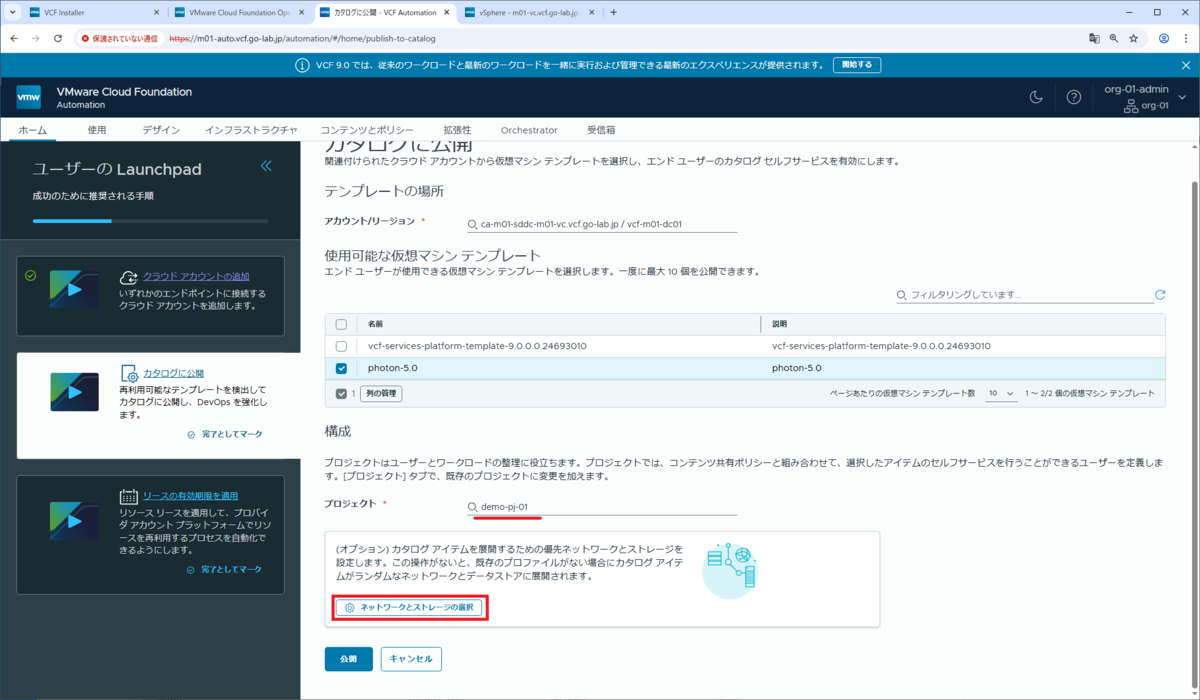

プロジェクトが入力されました。続けて、「ネットワークとストレージの選択」をクリックします。

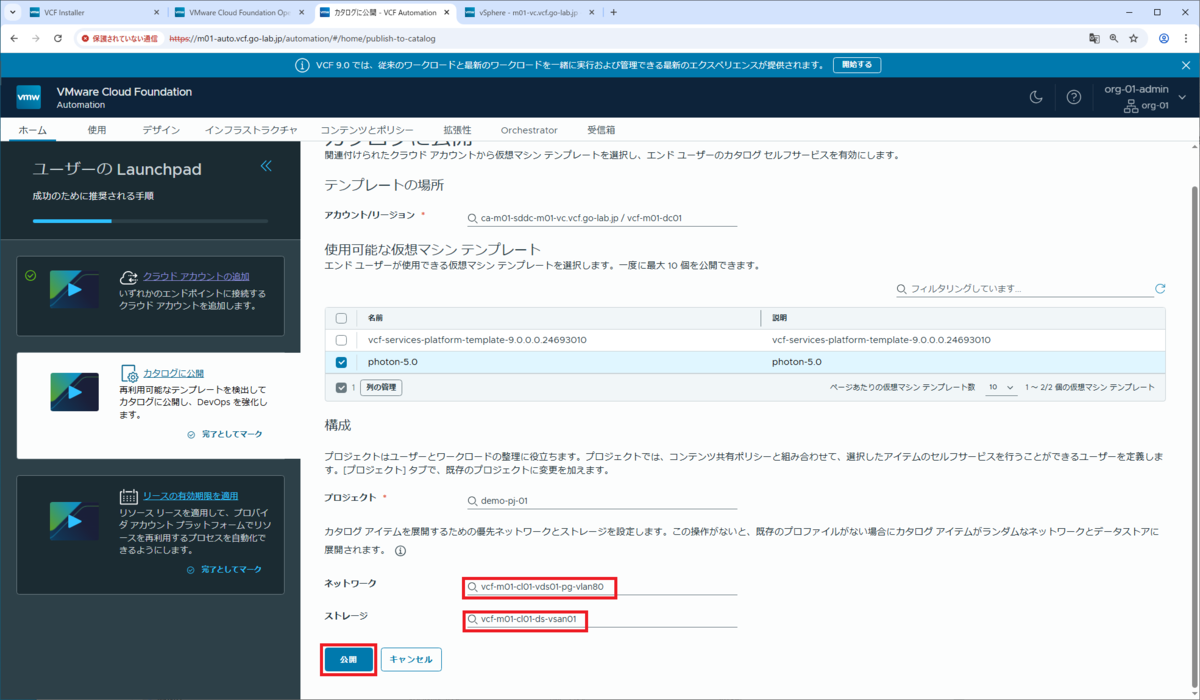

ネットワーク（ポートグループ）とストレージ（データストア）を選択して、「公開」をクリックします。
- ネットワーク：vcf-m01-cl01-vds01-pg-vlan80
- ストレージ：vcf-m01-cl01-ds-vsan01

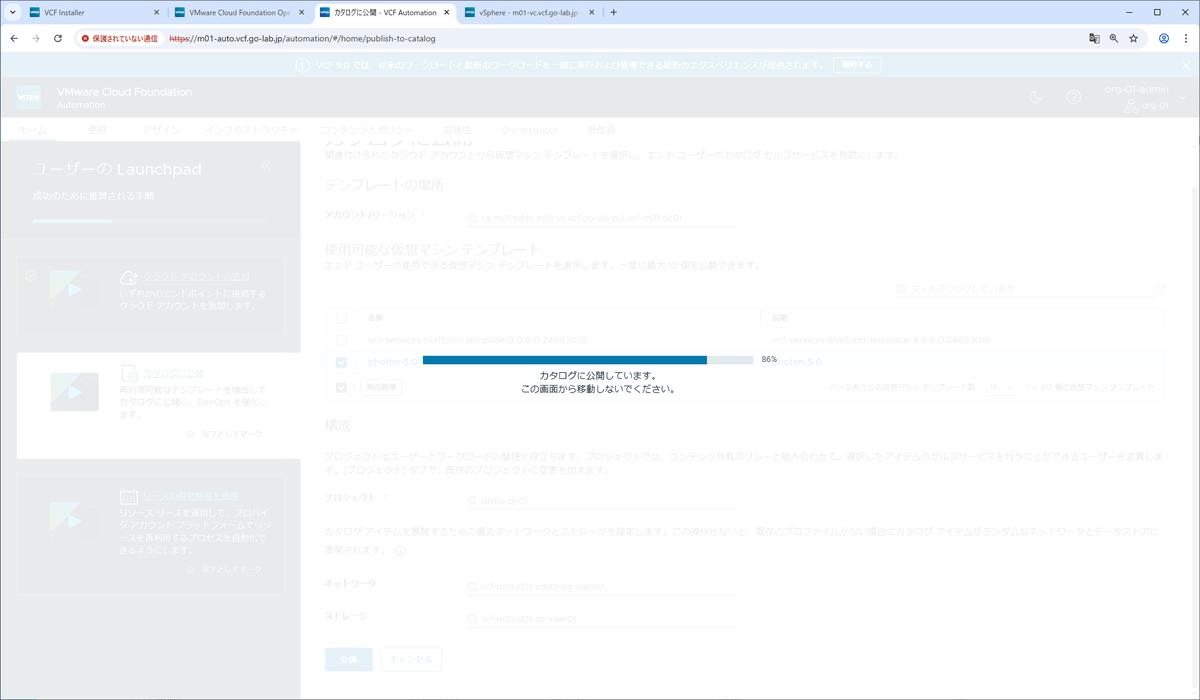

処理が完了するまで、少し待ちます。

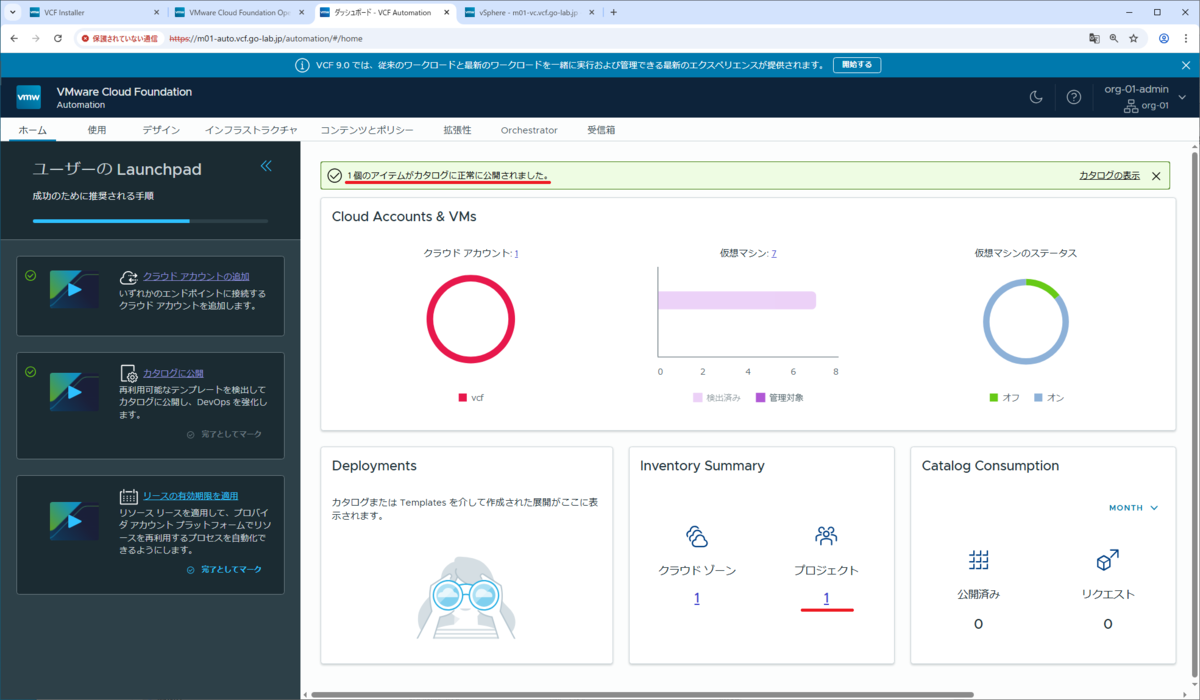

カタログへの公開が正常に完了したことを確認します。そして、プロジェクトも作成されたことがわかります。

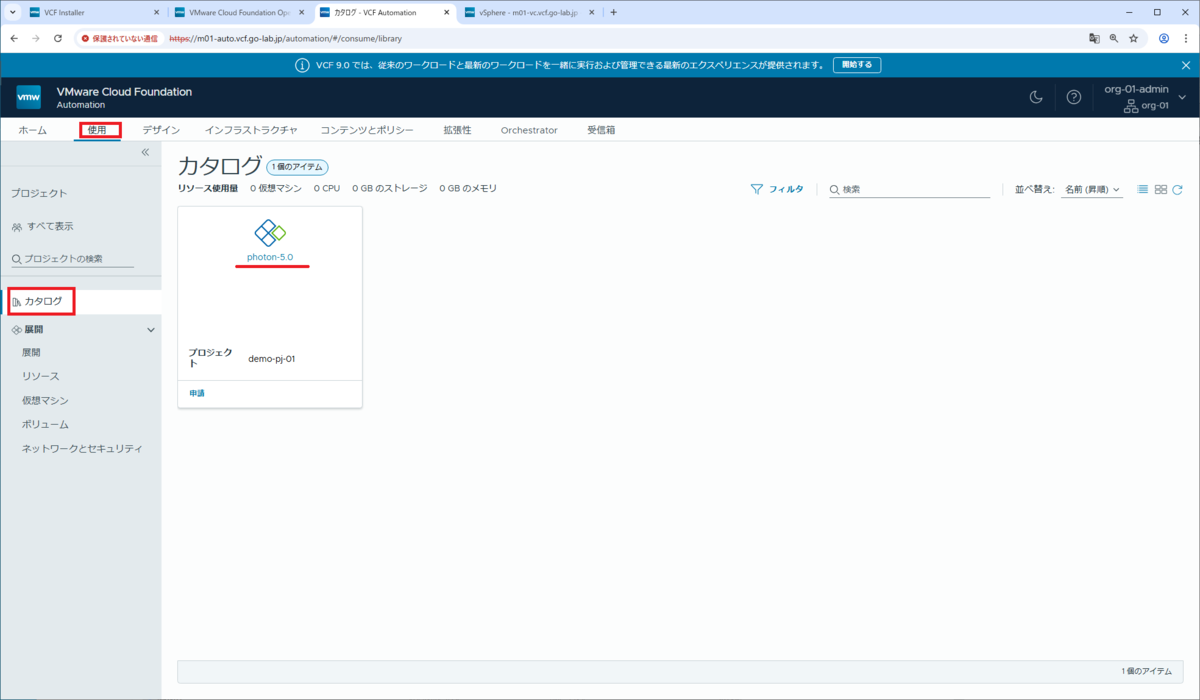

「使用」→「カタログ」を開くと、クラウド テンプレート（photon-0.5）が公開されています。
3. ネットワーク プロファイルでの IP アドレス範囲の設定
仮想マシンの展開で IPAM によってネットワーク設定するために、ネットワーク プロファイルで IP アドレス範囲などを設定しておきます。
3-1. CIDR の追加

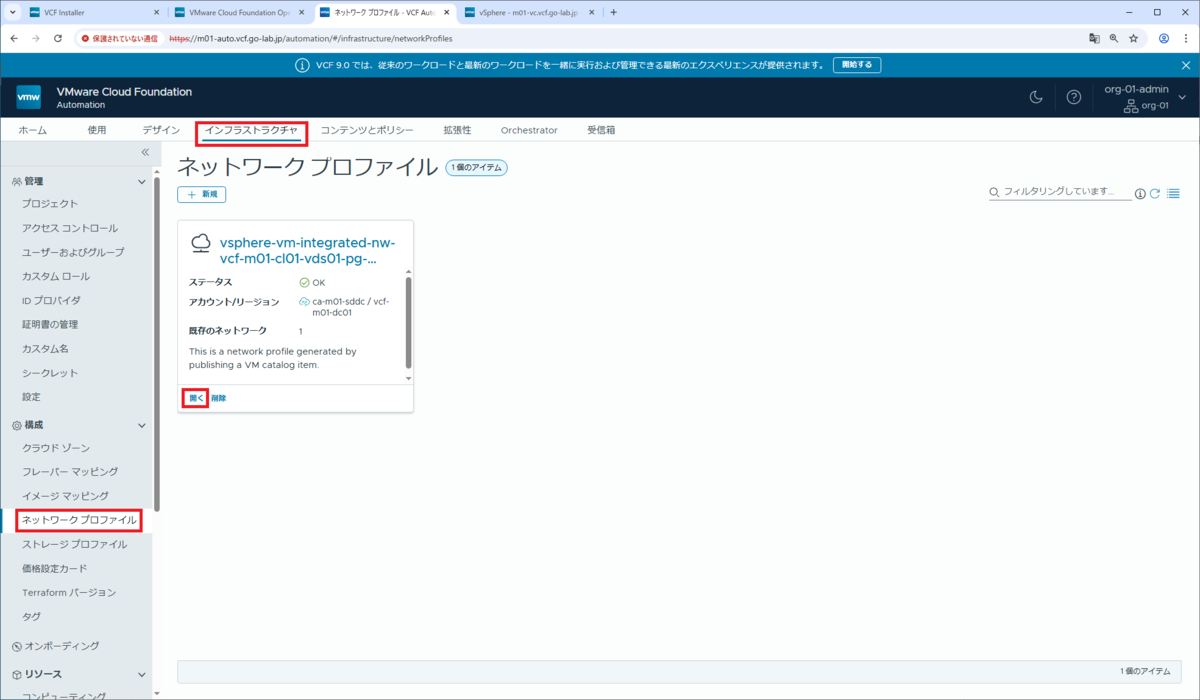

IP アドレス範囲を設定する準備として、まず CIDR を設定します。「インフラストラクチャ」タブ →「構成」→「ネットワーク プロファイル」を開き、自動作成されたプロファイルの「開く」をクリックします。

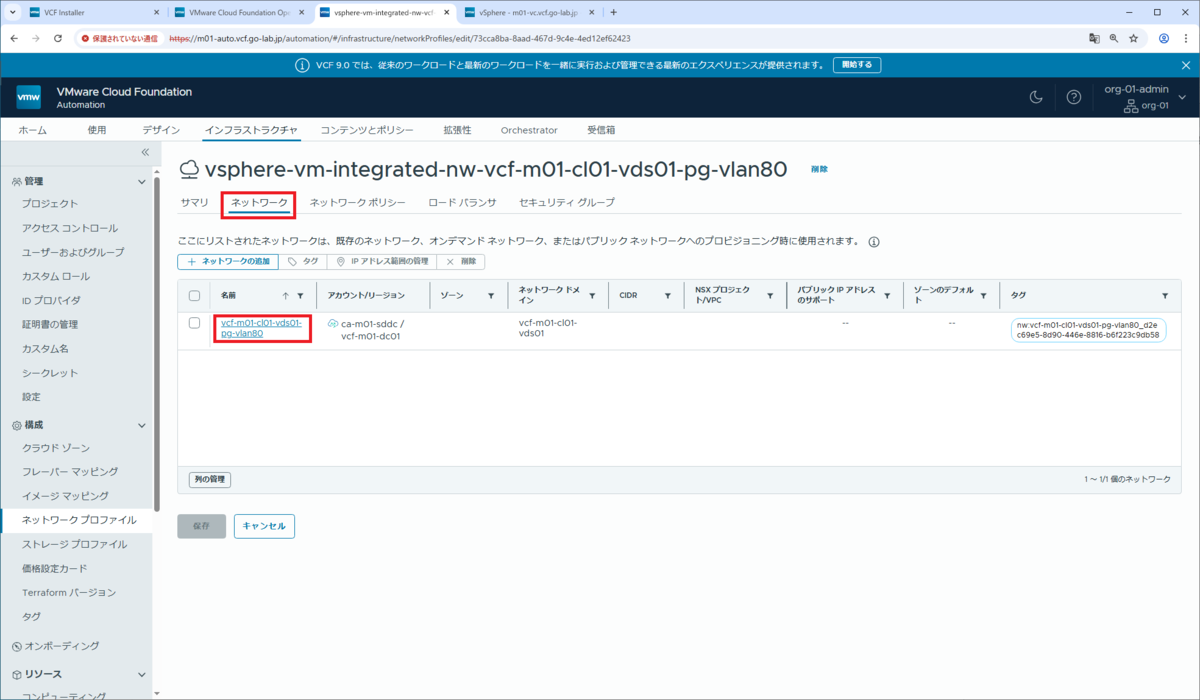

「ネットワーク」タブを開き、CIDR を設定するポートグループの名前をクリックします。
- 名前：vcf-m01-cl01-vds01-pg-vlan80

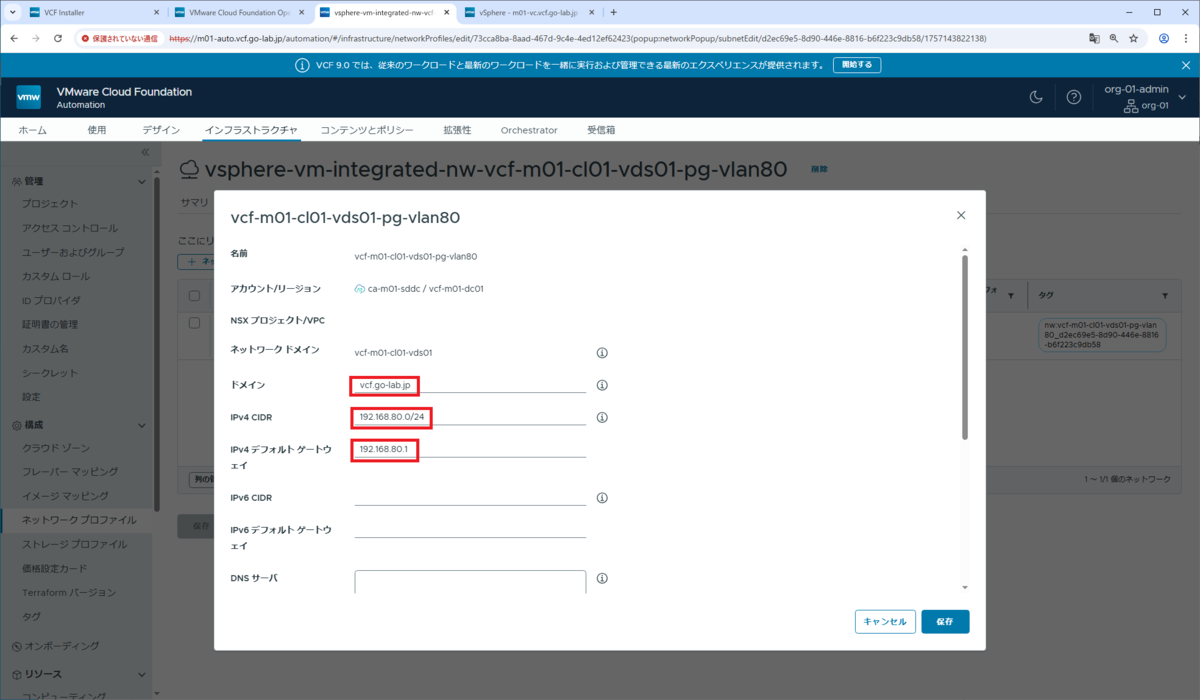

ネットワークの情報を入力して、下にスクロールします。
- ドメイン：vcf.go-lab.jp
- IPv4 CIDR：192.168.80.0/24
- IPv4 デフォルト ゲートウェイ：192.168.80.1

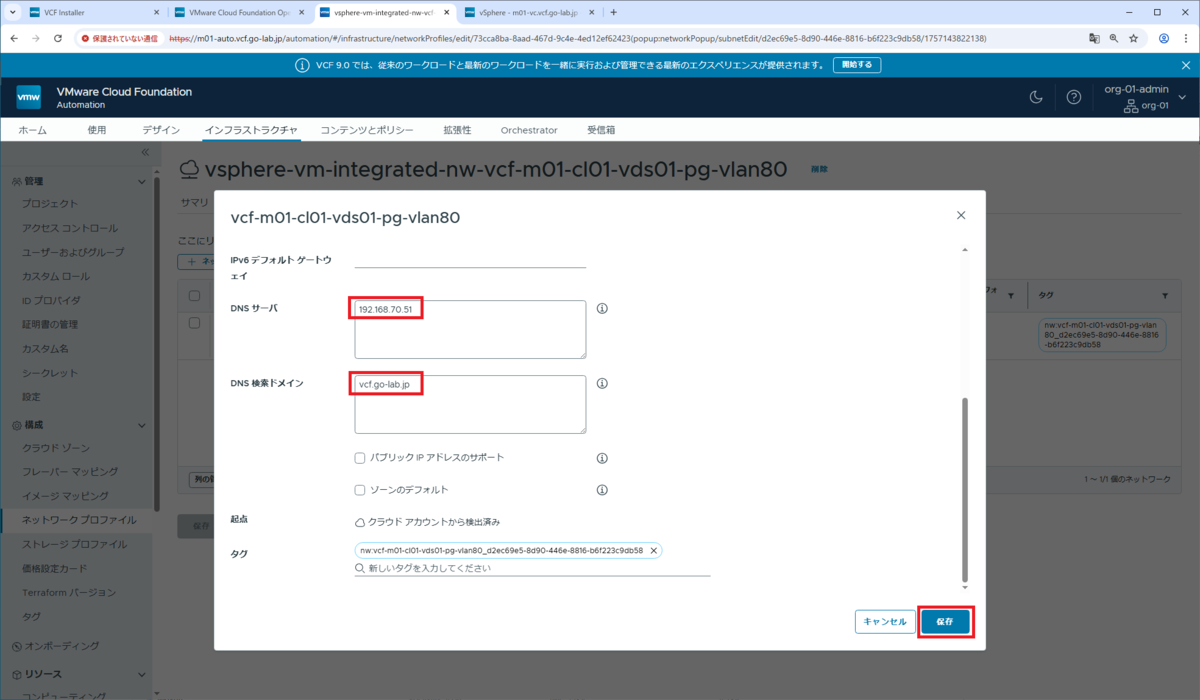

残りのパラメータを入力して、「保存」をクリックします。
- DNS サーバ：192.168.70.51
- 検索ドメイン：vcf.go-lab.jp

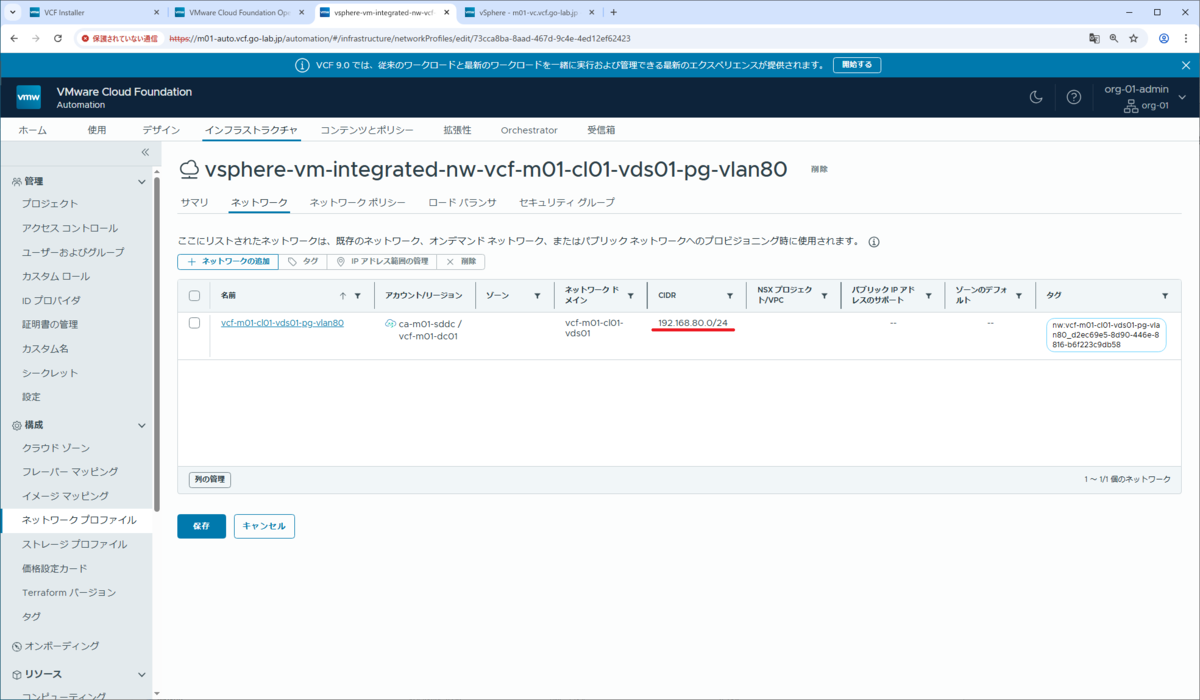

これで、ネットワークに CIDR が設定されました。続けて、IP アドレス範囲を設定します。
3-2. IP アドレス範囲の追加

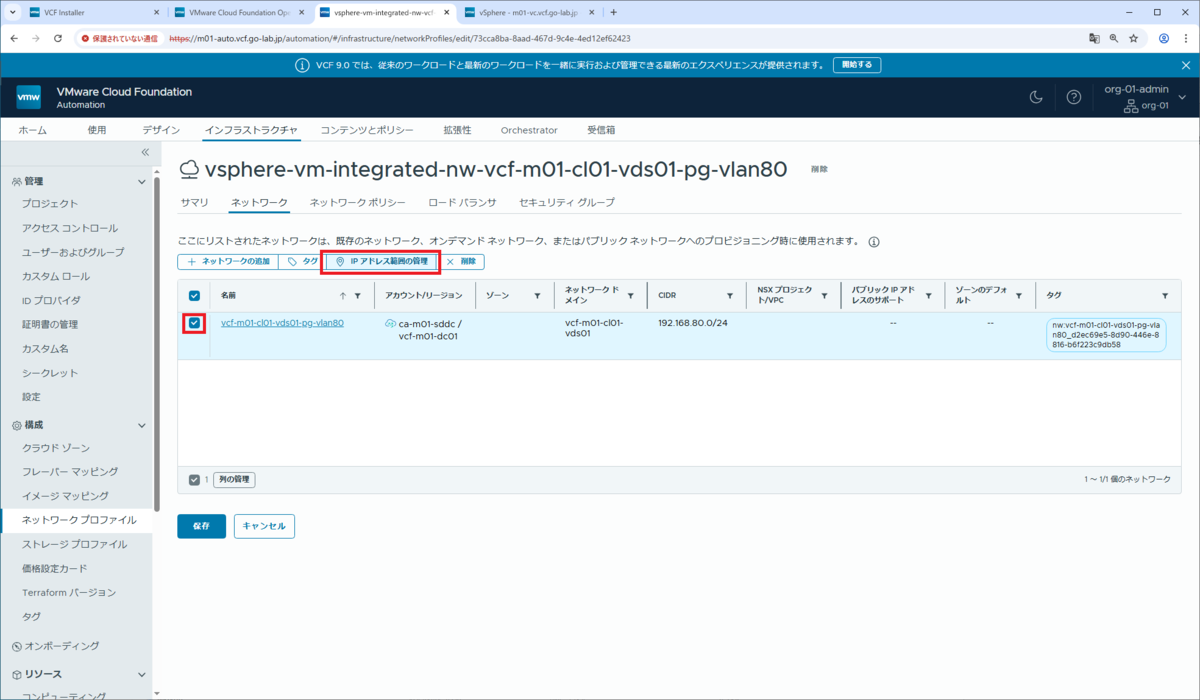

ポートグループを選択して、「IP アドレス範囲の管理」をクリックします。

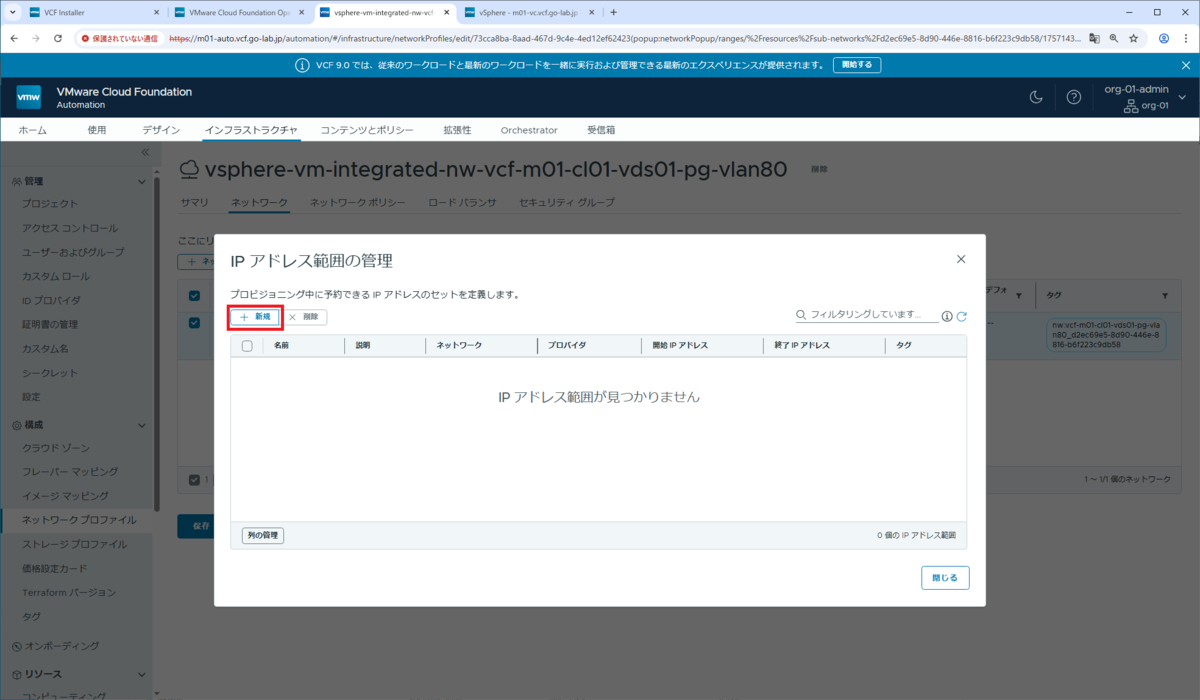

「新規」をクリックします。

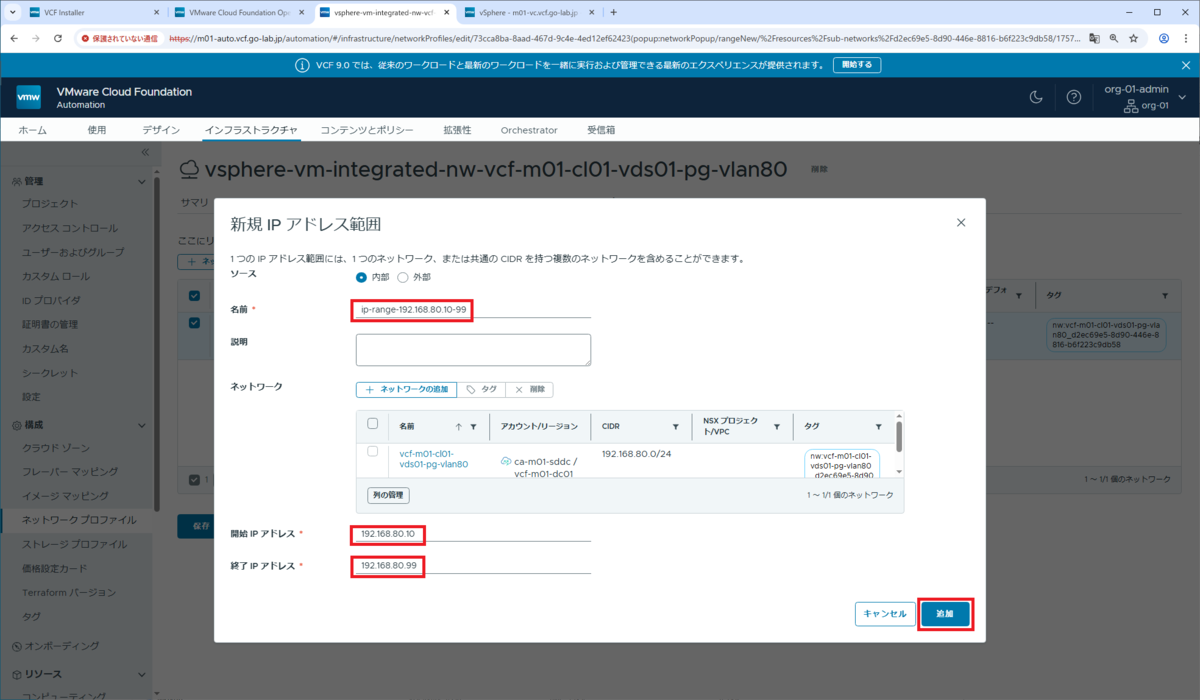

IP アドレス範囲のパラメータを入力して、「追加」をクリックします。
- 名前：ip-range-192.168.80.10-99
- 開始 IP アドレス：192.168.80.10
- 終了 IP アドレス：192.168.80.99

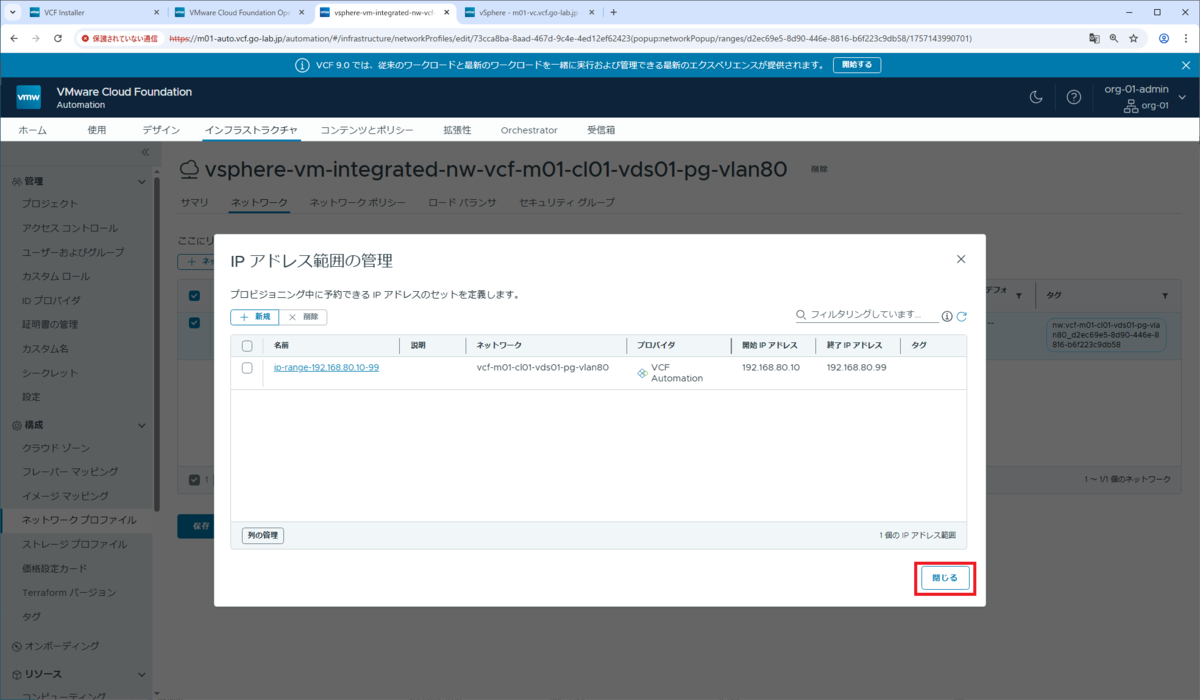

「閉じる」をクリックします。

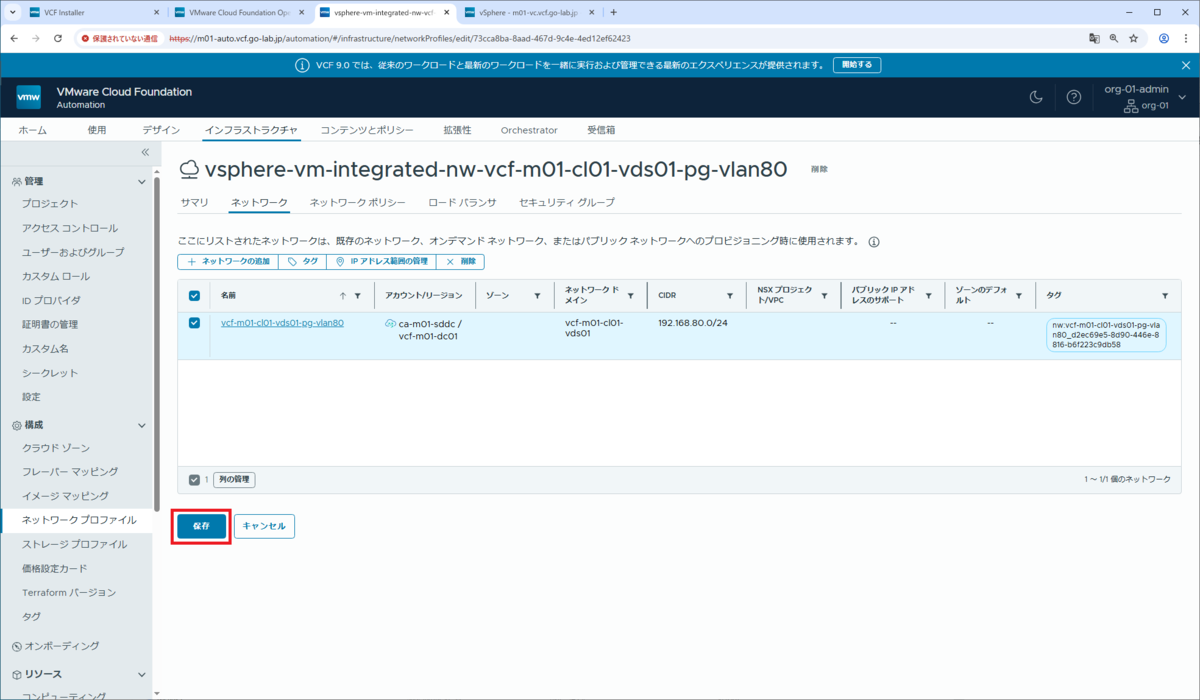

「保存」をクリックします。

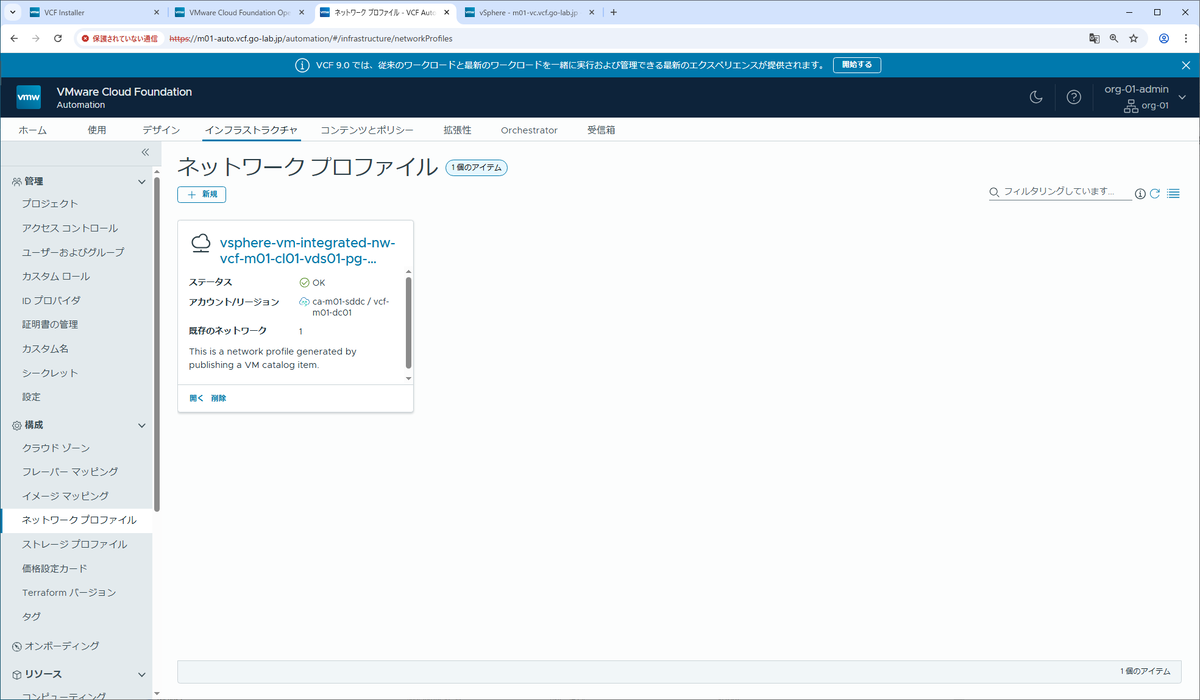

これで、ネットワーク プロファイル一覧の画面に戻ります。
4. クラウド ゾーンでのリソース プール / 仮想マシンフォルダ設定
仮想マシンの展開先は、デフォルトでは「クラスタの直下・データセンターの直下」 になっています。クラウド ゾーンの設定を変更して、「事前に準備したリソース プール・仮想マシンフォルダ」を展開先にします。

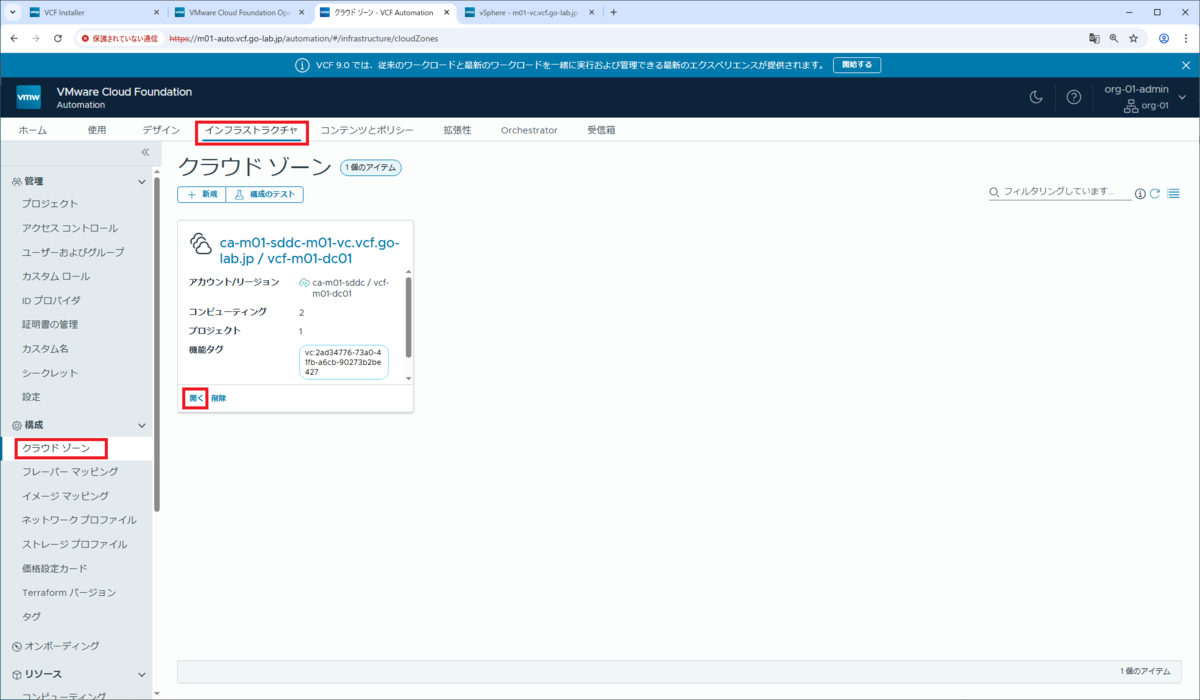

「インフラストラクチャ」タブ →「構成」→「クラウド ゾーン」を開き、自動作成されたクラウド ゾーンの「開く」をクリックします。
- クラウド ゾーン：ca-m01-sddc-m01-vc.vcf.go-lab.jp / vcf-m01-dc01

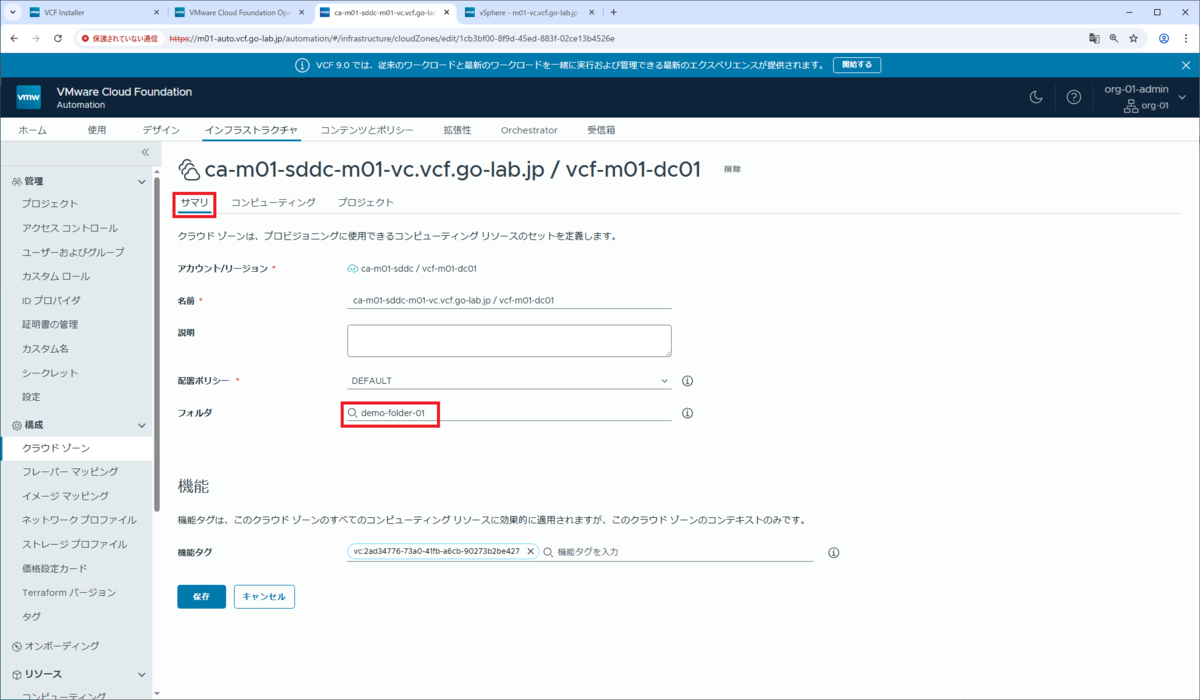

「サマリ」タブで、フォルダを選択します。
- フォルダ：demo-folder-01

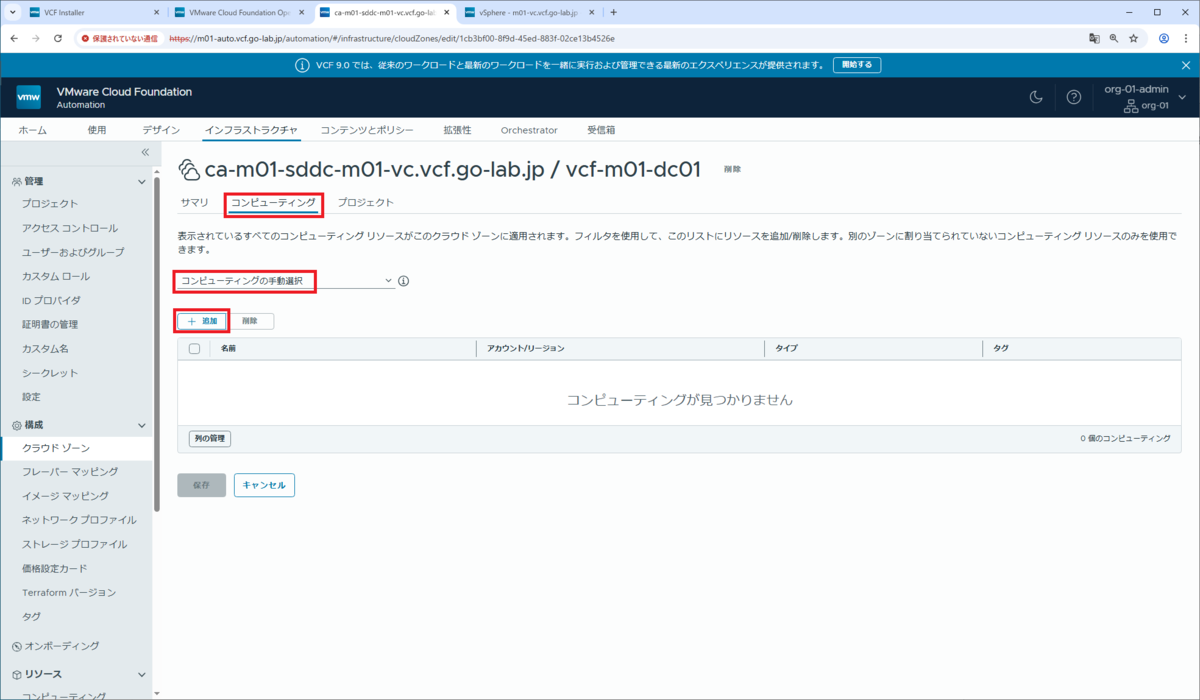

「コンピューティング」タブを開き、「コンピューティングの手動選択」を選択してから、「追加」をクリックします。
リソースプールを選択して、「追加」をクリックします。
- 名前：vcf-m01-cl01 / demo-rp-01

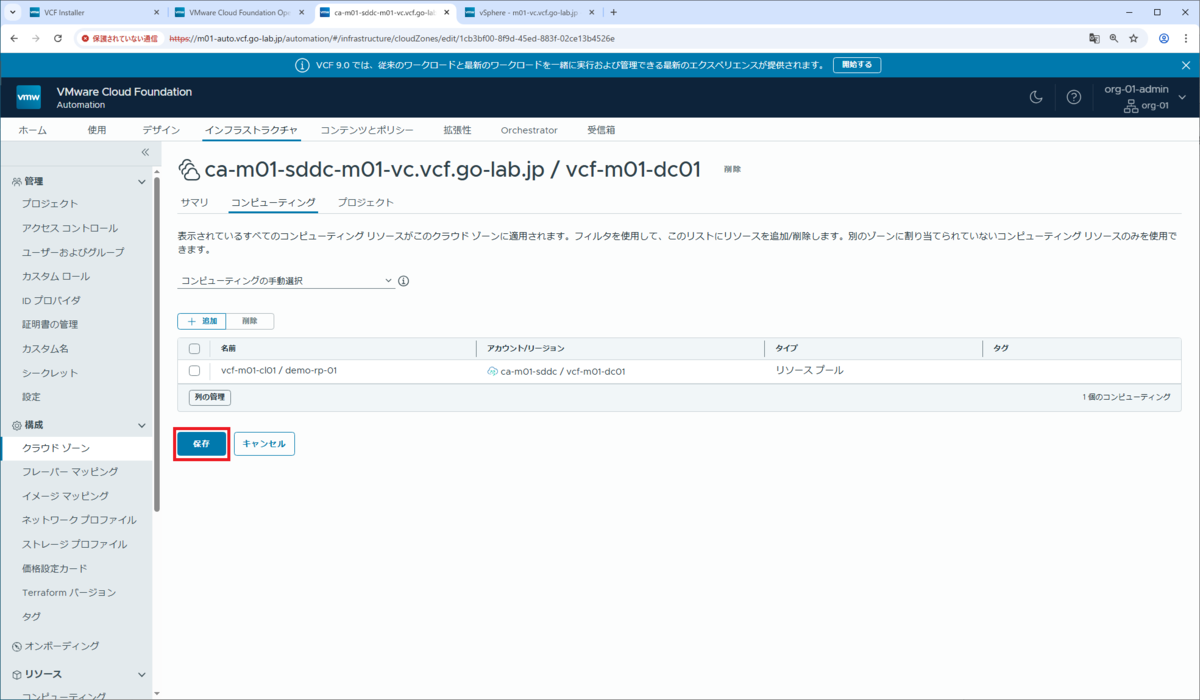

「保存」をクリックします。

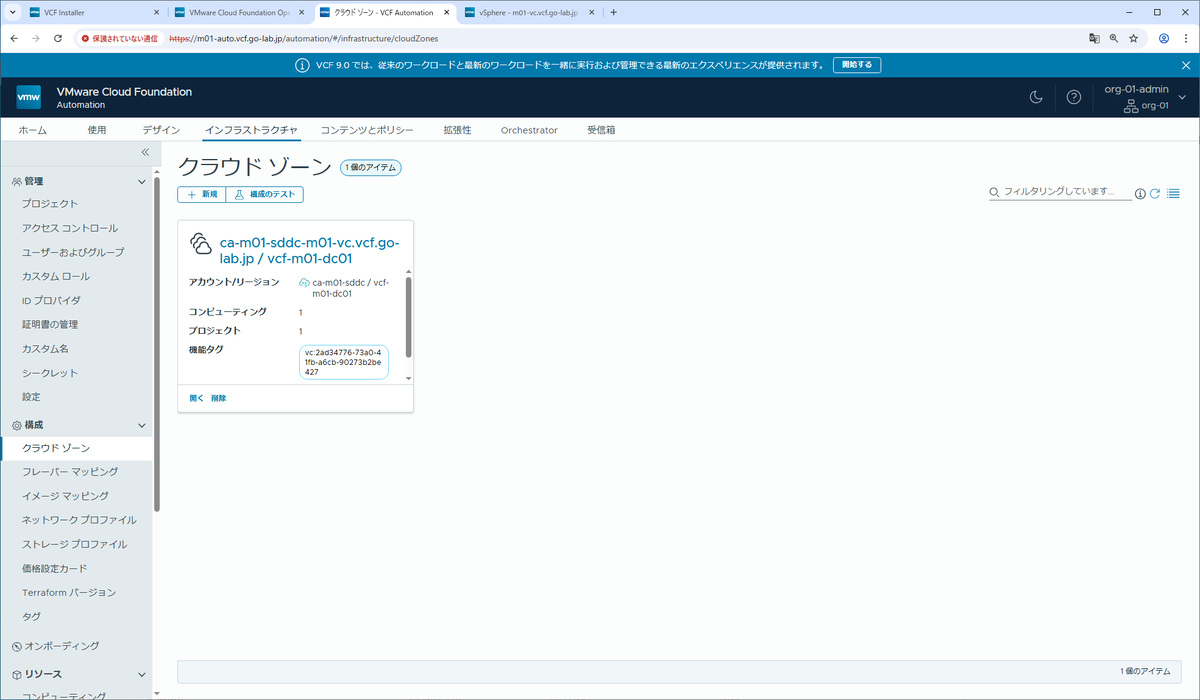

クラウド ゾーンの一覧画面に戻ります。
これで、ひとまずは仮想マシンの展開先の準備ができました。
つづく。
