VMware Cloud Foundation（VCF）9.0 で、NSX の VPC を使用したスーパーバイザーを有効化してみます。今回は、vSphere Client で「ネットワーク接続の構成」を実施して、NSX Edge クラスタを展開します。
前回はこちら。
今回の内容です。
ネットワーク接続の構成
vSphere Client で、インベントリ最上位にある vCenter →「ネットワーク」タブ →「ネットワーク接続」を開き、「ネットワーク接続の構成」をクリックします。
1. ゲートウェイ タイプ
ゲートウェイ タイプを選択して、「次へ」をクリックします。
「中央集中型接続」と「分散型接続」がありますが、この後構成しようと思う VCF Automation の All Apps Org 「分散型接続」が使用できないので、「中央集中型接続」を選択します。
- ゲートウェイ タイプ：中央集中型接続

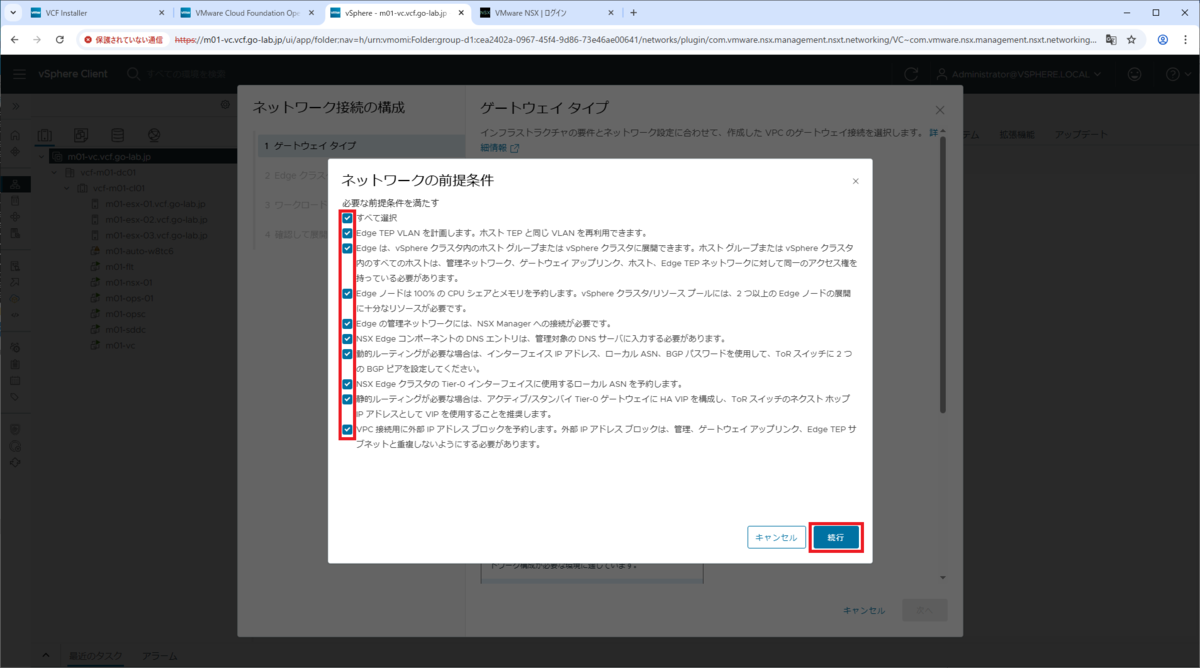

「ネットワークの前提条件」画面が表示されるので、すべてのチェック ボックスを ON にして、「続行」をクリックします。
2. Edge クラスタ

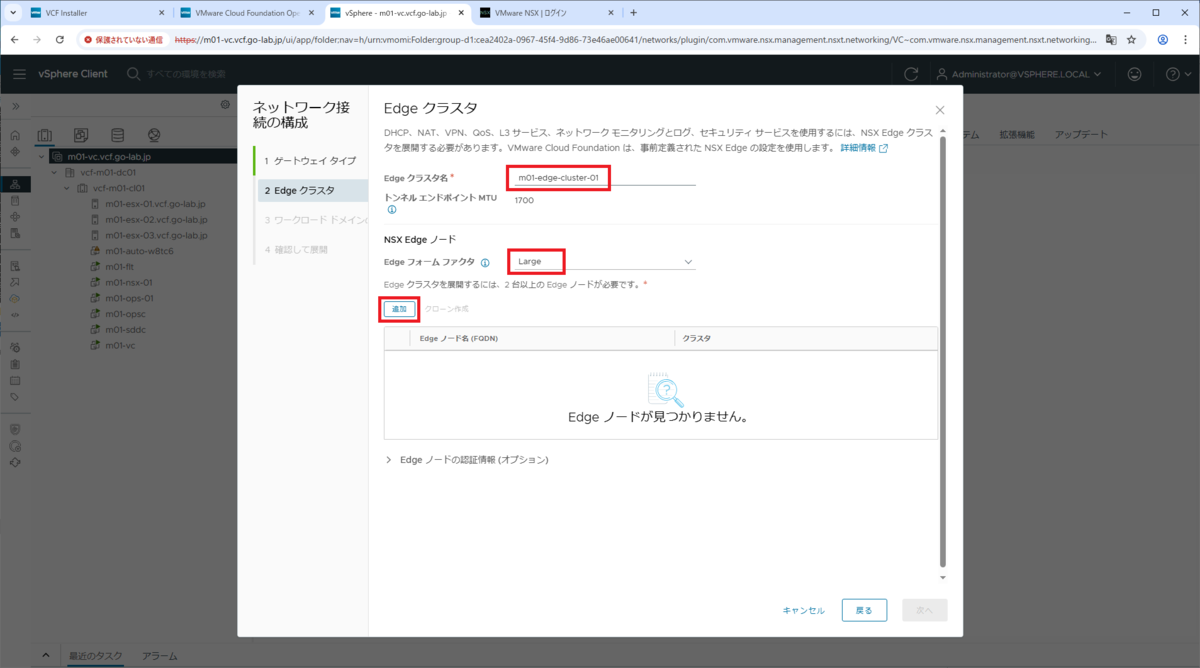

NSX の Edge クラスタのパラメータを入力します。
- Edge クラスタ名：m01-edge-cluster-01
- Edge フォーム ファクタ： Large

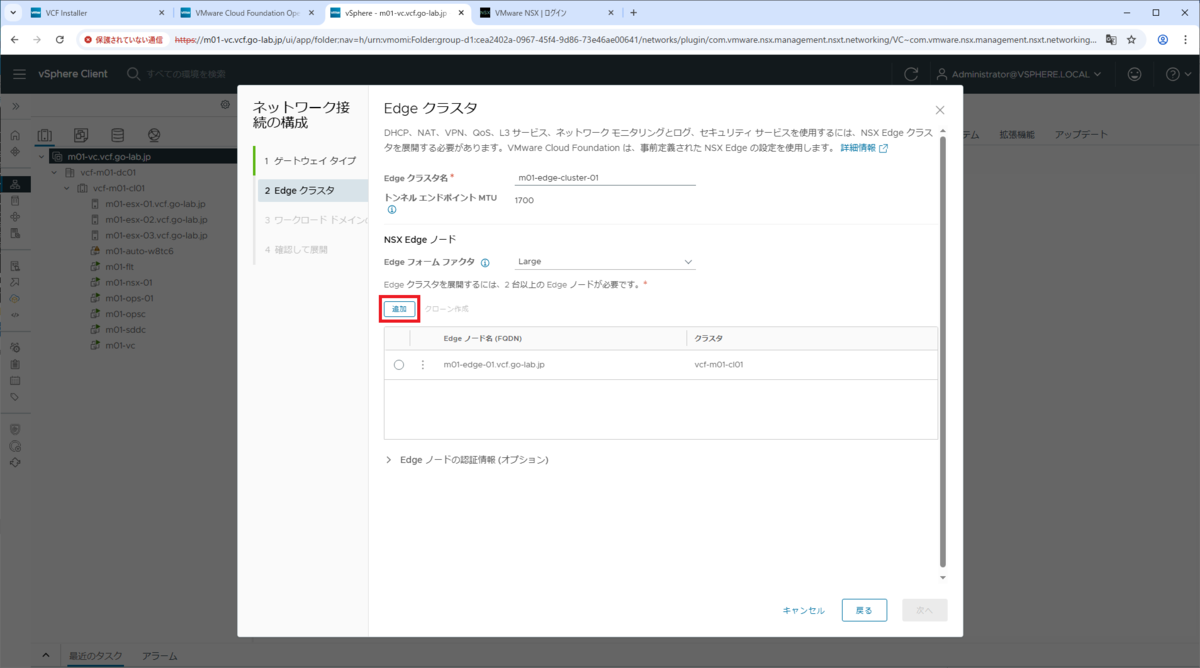

そして、NSX Edge ノードの「追加」ボタンをクリックします。

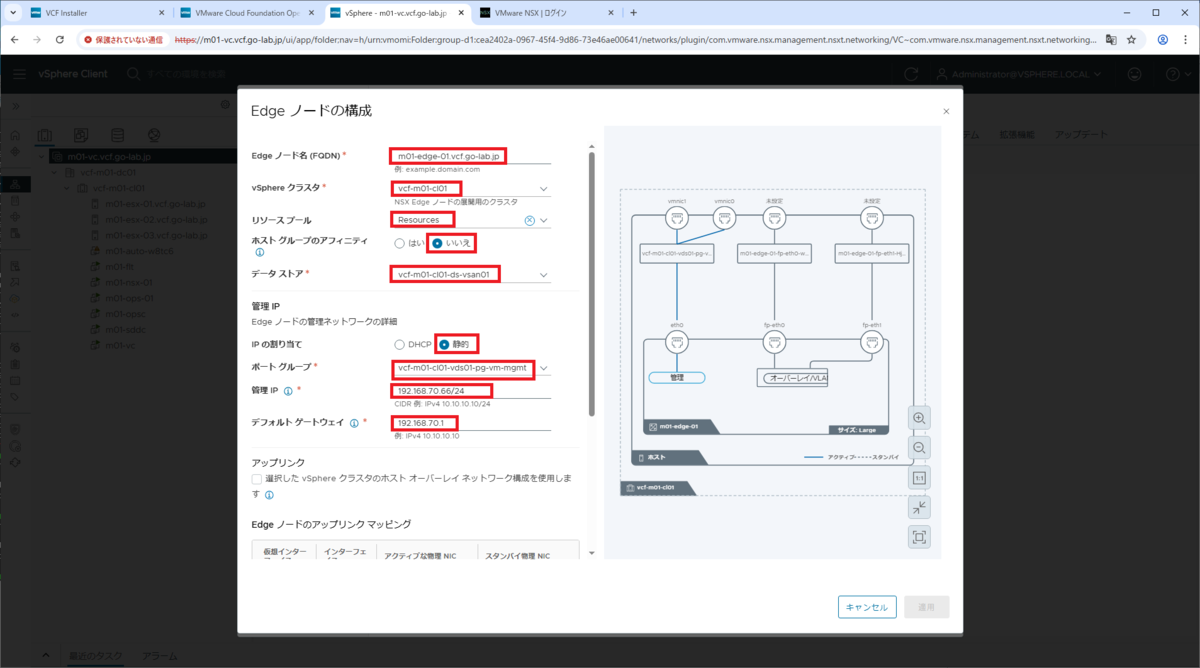

1台目の Edge ノードのパラメータを入力して、画面をスクロールします。
- Edge ノード名 (FQDN)：m01-edge-01.vcf.go-lab.jp
- vSphere クラスタ：vcf-m01-cl01
- リソースプール：Resources
- ホスト グループのアフィニティ：いいえ
- データストア：vcf-m01-cl01-ds-vsan01
- 管理IP
- IP の割り当て：静的
- ポートグループ：vcf-m01-cl01-vds01-pg-vm-mgmt
- 管理 IP：192.168.70.66/24
- デフォルト ゲートウェイ：192.168.70.1
1台目の Edge ノードの、残りのパラメータを入力して「適用」をクリックします。

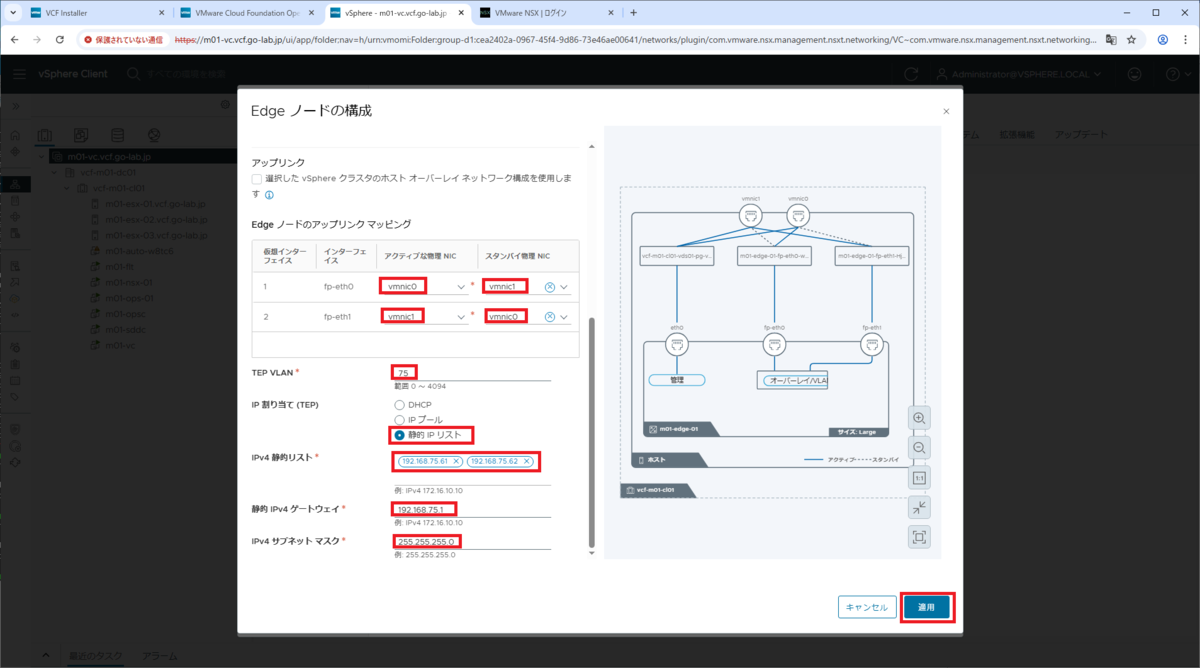

- Edge ノードのアップリンク マッピング
- fp-eth0
- アクティブな物理 NIC：vmnic0
- スタンバイ物理 NIC：vmnic1
- fp-eth1
- アクティブな物理 NIC：vmnic1
- スタンバイ物理 NIC：vmnic0
- fp-eth0
- TEP VLAN：75
- IP 割り当て (TEP)：静的 IP リスト
- IPv4 静的リスト：192.168.75.61, 192.168.75.62
- 静的 IPv4 ゲートウェイ：192.168.75.1
- IPv4 サブネット マスク：255.255.255.0
Edge クラスタの画面に戻るので、「追加」ボタンをクリックして、2台目の NSX Edge ノードを追加します。

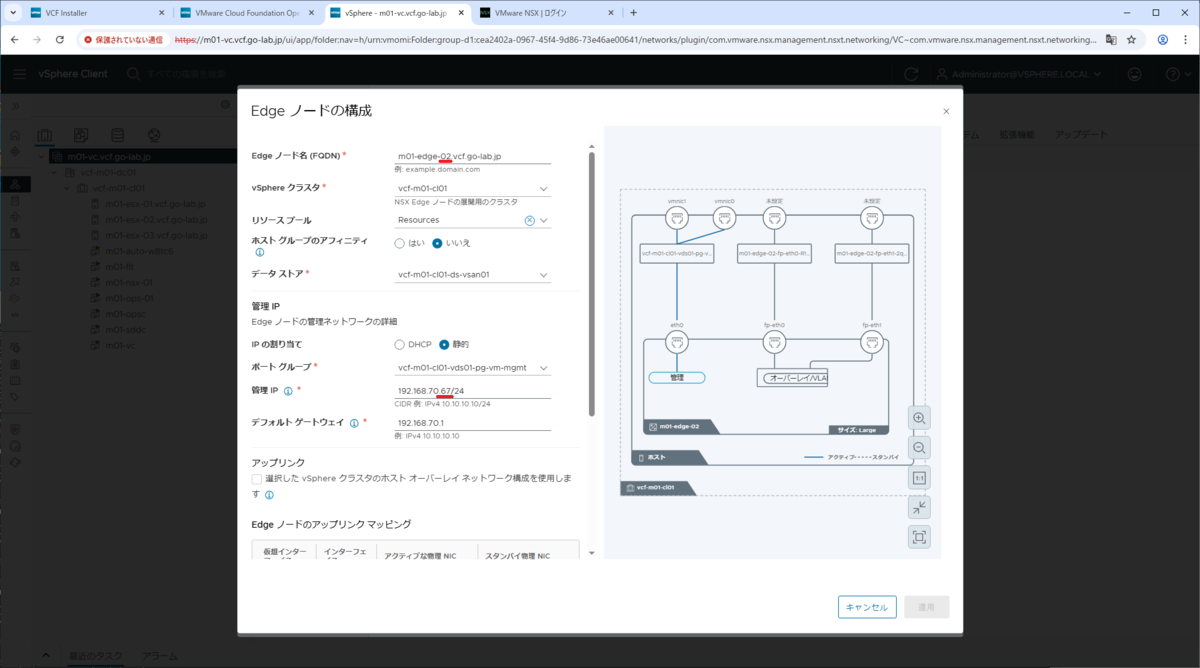

2台目の Edge ノードのパラメータを入力して、画面をスクロールします。1台目との差分は、赤字の部分です。
- Edge ノード名 (FQDN)：m01-edge-02.vcf.go-lab.jp
- vSphere クラスタ：vcf-m01-cl01
- リソースプール：Resources
- ホスト グループのアフィニティ：いいえ
- データストア：vcf-m01-cl01-ds-vsan01
- 管理IP
- IP の割り当て：静的
- ポートグループ：vcf-m01-cl01-vds01-pg-vm-mgmt
- 管理 IP：192.168.70.67/24
- デフォルト ゲートウェイ：192.168.70.1
2台目の Edge ノードの、残りのパラメータを入力して「適用」をクリックします。
- Edge ノードのアップリンク マッピング
- fp-eth0
- アクティブな物理 NIC：vmnic0
- スタンバイ物理 NIC：vmnic1
- fp-eth1
- アクティブな物理 NIC：vmnic1
- スタンバイ物理 NIC：vmnic0
- fp-eth0
- TEP VLAN：75
- IP 割り当て (TEP)：静的 IP リスト
- IPv4 静的リスト：192.168.75.63, 192.168.75.64
- 静的 IPv4 ゲートウェイ：192.168.75.1
- IPv4 サブネット マスク：255.255.255.0

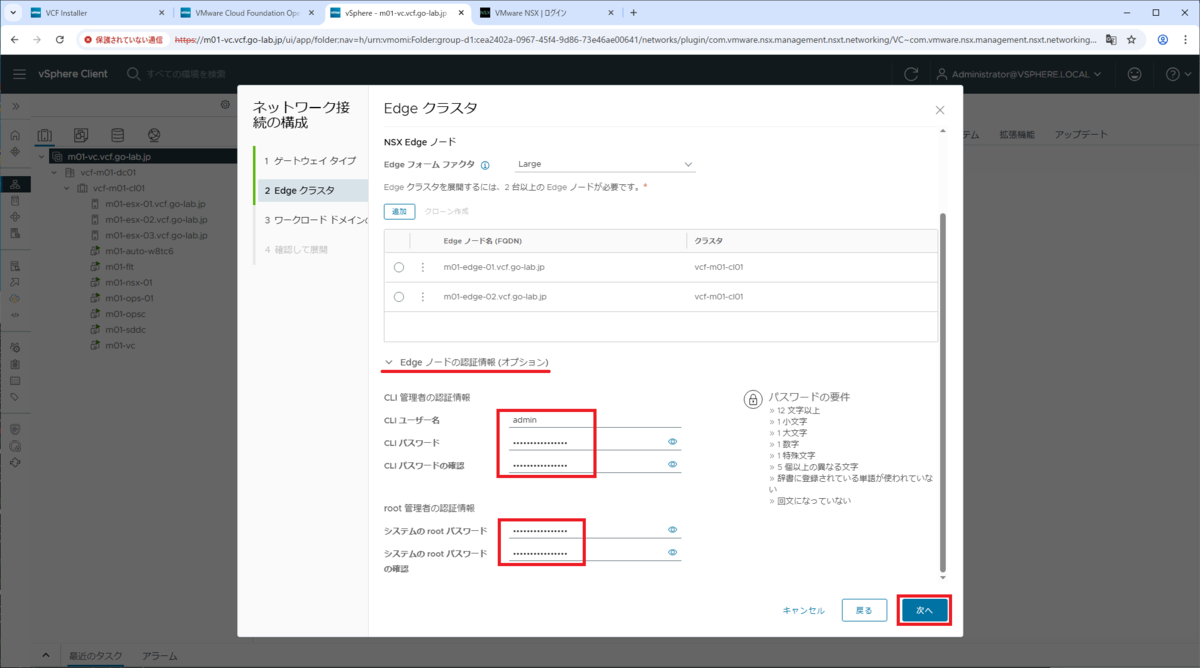

Edge クラスタの画面に戻るので、「Edge ノードの認証情報」を開いてユーザー名とパスワードを入力して、「次へ」をクリックします。
- CLI 管理者の認証情報
- CLI ユーザー名：admin
- CLI パスワード：確認のため、パスワードは2回入力
- root 管理者の認証情報
- システムの root パスワード：確認のため、root ユーザに設定するパスワードを2回入力
3. ワークロード ドメインの接続
「ワークロード ドメインの接続」画面では、外部ネットワークと、ワークロード ドメインのスーパーバイザーとの接続を設定します。
基本的には、スーパーバイザーはワークロード ドメインで構成し、外部ネットワークとは BGP でルーティングします。しかし今回は、スーパーバイザーは管理ドメインで構成し、静的ルーティングを構成します。
ゲートウェイとルーティングのパラメータを入力します。
- ゲートウェイ名：m01-gw-01
- 高可用性モード：アクティブ/スタンバイ
- ゲートウェイ ルーティング タイプ：静的

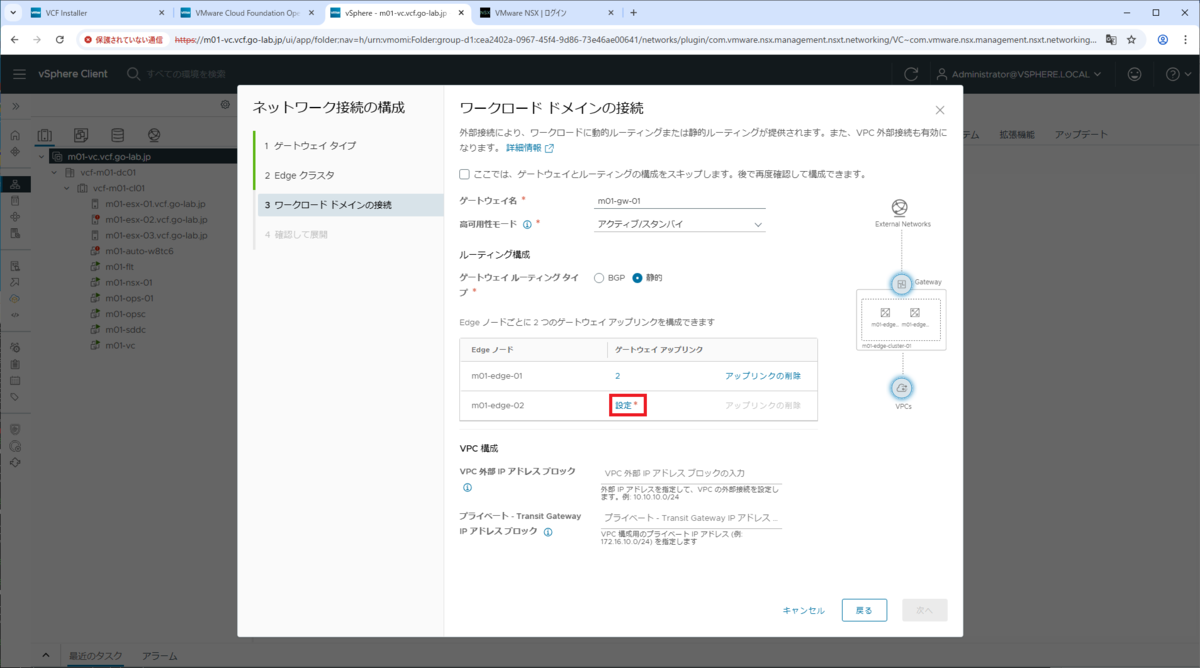

そして 1台目の Edge ノードの、ゲートウェイ アップリンクの「設定」をクリックします。

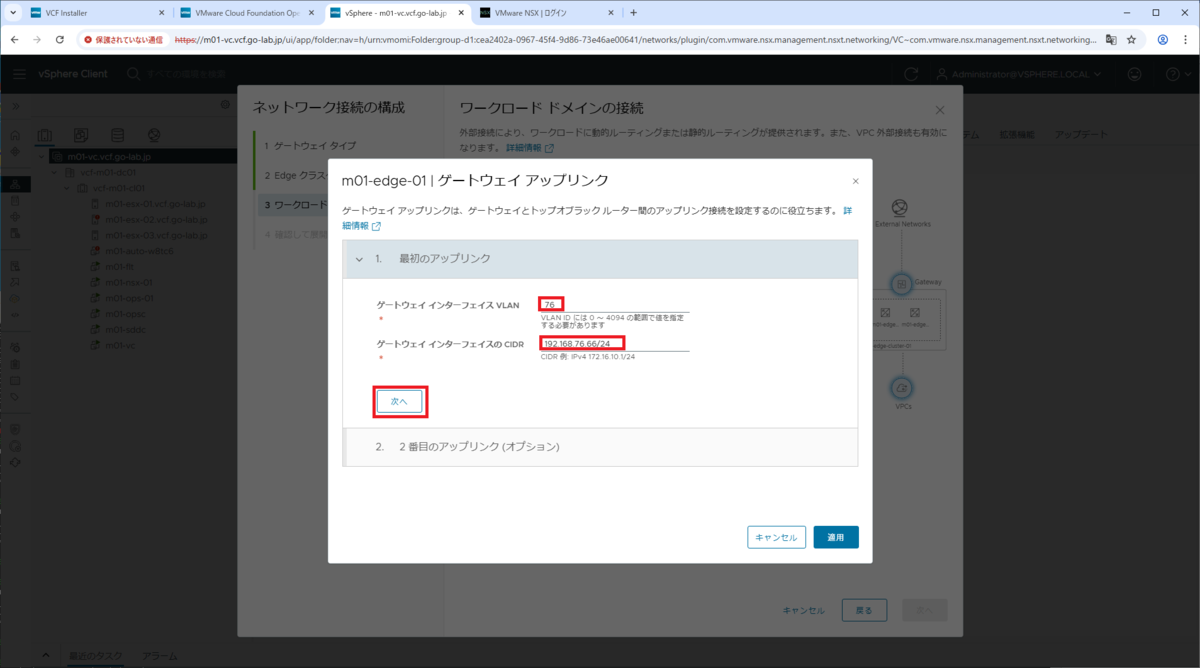

m01-edge-01 の、ゲートウェイ アップリンクの画面が表示されます。
最初のアップリンクの、ゲートウェイ インターフェイスに設定するパラメータを入力して「次へ」をクリックします。
- ゲートウェイ インターフェイス VLAN ID：76
- ゲートウェイ インターフェイスの CIDR：192.168.76.66/24
2番目のアップリンクの、ゲートウェイ インターフェイスに設定するパラメータを入力して「適用」をクリックします。これは「オプション」と表示されていますが、必須パラメータになっています。
- ゲートウェイ インターフェイス VLAN ID：77
- ゲートウェイ インターフェイスの CIDR：192.168.77.66/24
「ワークロード ドメインの接続」画面に戻るので、2台目の Edge ノードの、ゲートウェイ アップリンクの「設定」をクリックします。

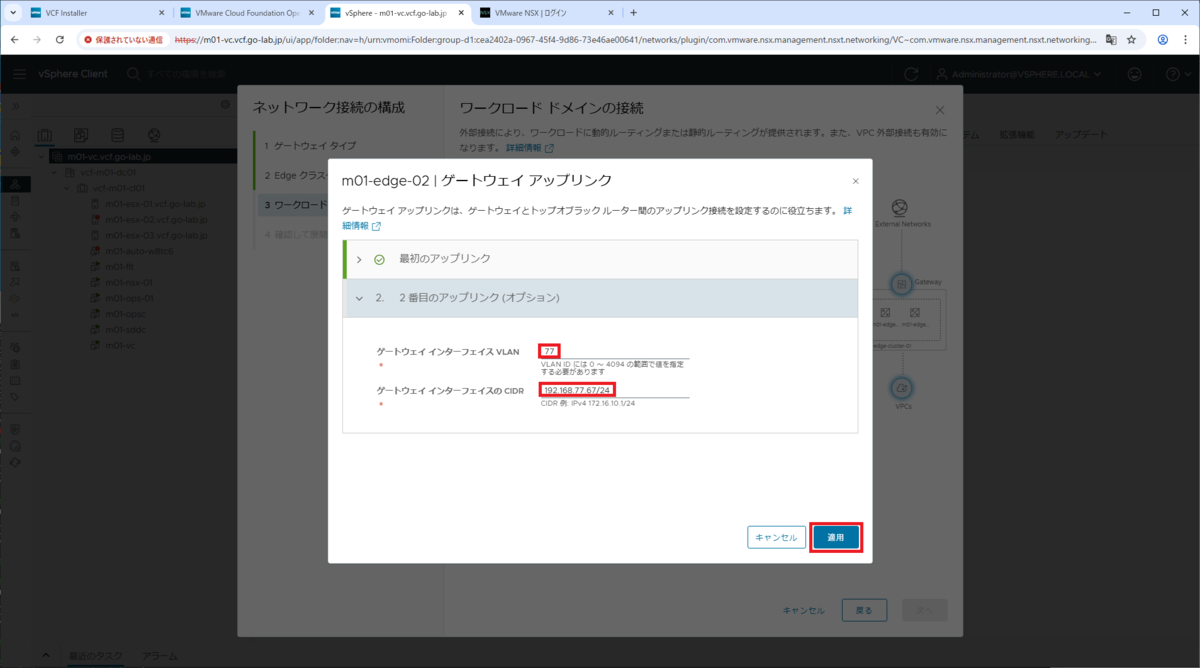

m01-edge-02 の、ゲートウェイ アップリンクの画面が表示されます。
最初のアップリンクの、ゲートウェイ インターフェイスに設定するパラメータを入力して「次へ」をクリックします。
- ゲートウェイ インターフェイス VLAN ID：76
- ゲートウェイ インターフェイスの CIDR：192.168.76.67/24
2番目のアップリンクの、ゲートウェイ インターフェイスに設定するパラメータを入力して「適用」をクリックします。
- ゲートウェイ インターフェイス VLAN ID：77
- ゲートウェイ インターフェイスの CIDR：192.168.77.67/24
「ワークロード ドメインの接続」画面に戻るので、VPC 構成のアドレスを入力して「次へ」をクリックします。
- VPC 外部 IP アドレス ブロック：192.168.78.0/24
- プライベート - Transit Gateway IP アドレス ブロック：10.1.0.0/16
4. 確認して展開
これまで入力したパラメータの確認画面が表示されます。
「展開」をクリックします。
これで、Edge クラスタの展開が開始されます。

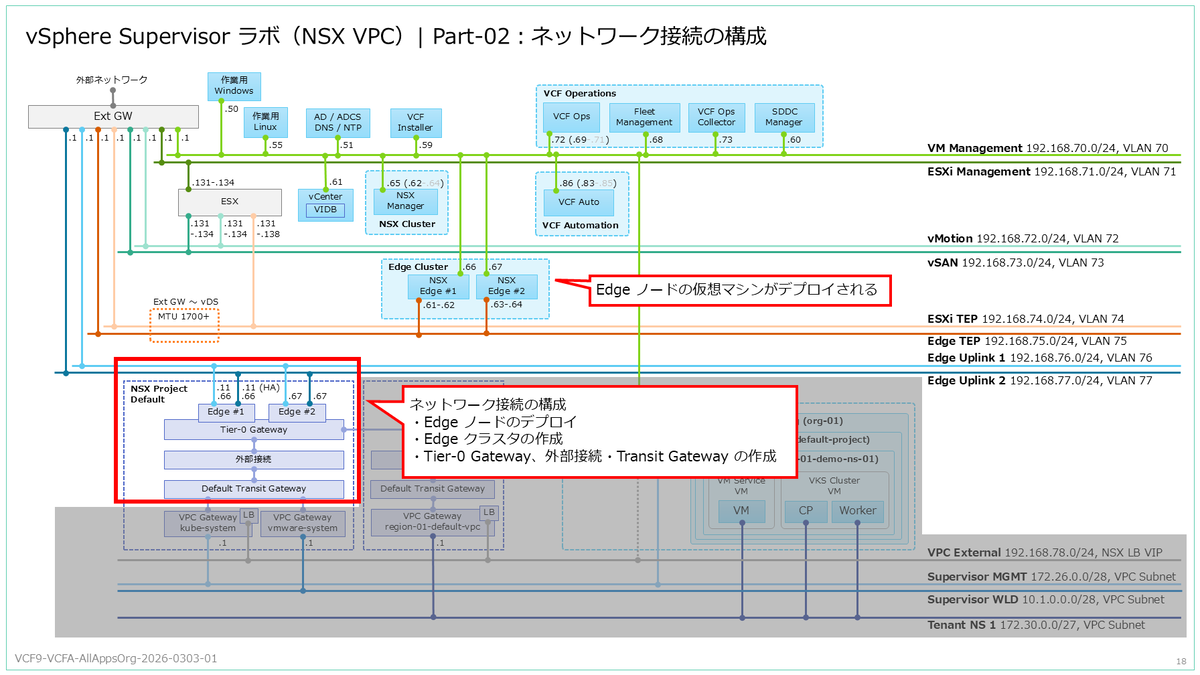

ネットワーク接続の構成後の様子

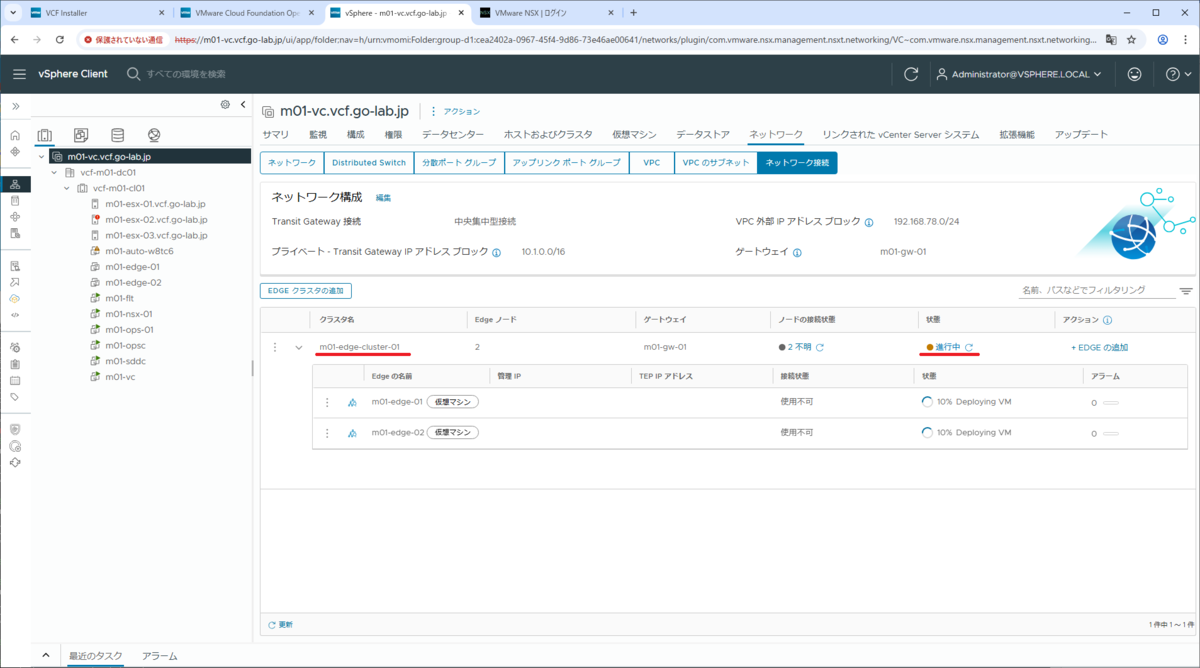

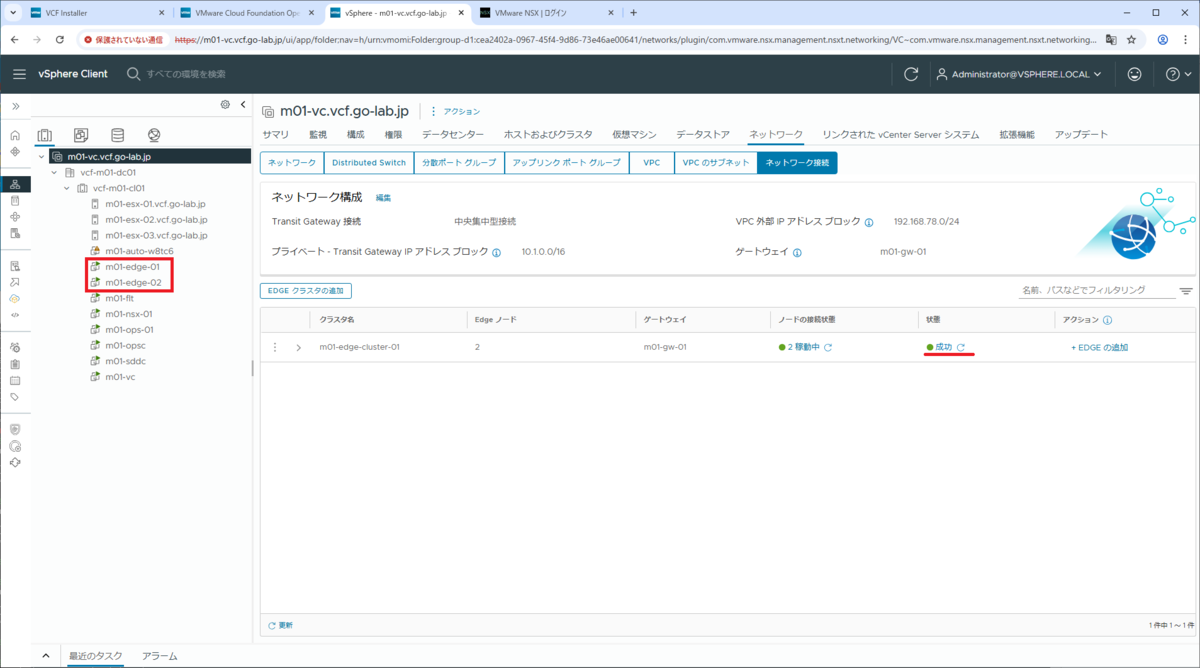

ネットワーク接続の構成が完了すると、Edge クラスタの状態が「成功」になり、2台の Edge ノード仮想マシンが起動されます。

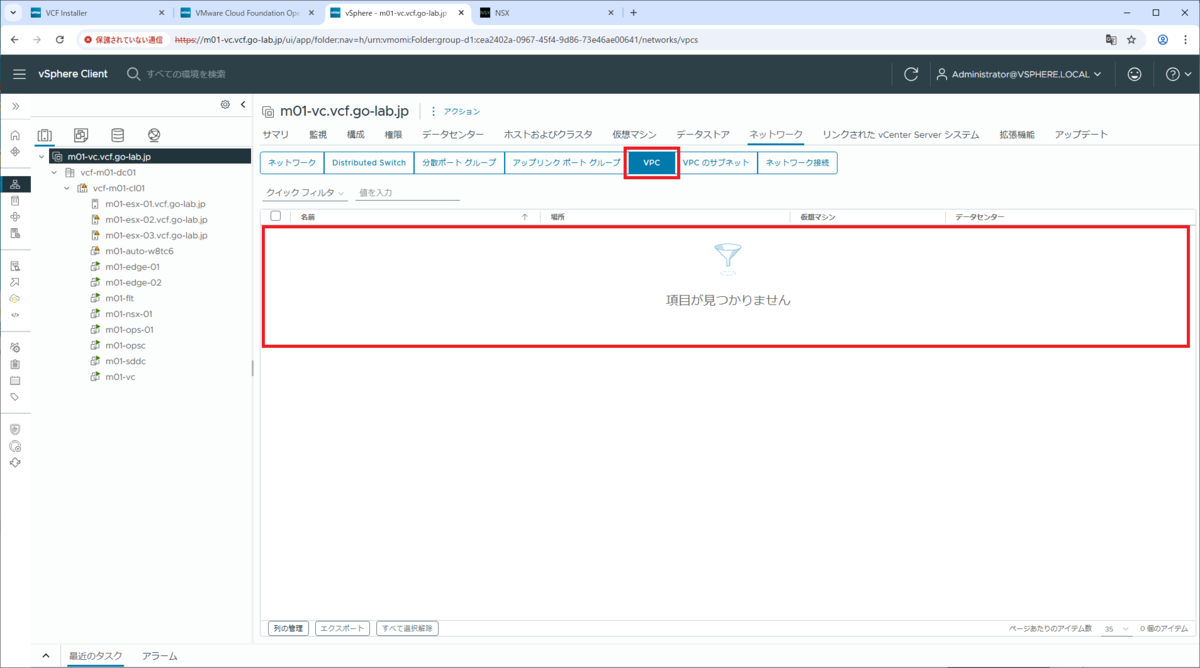

この時点では、NSX の VPC は作成されていません。
NSX Manager にログインします。

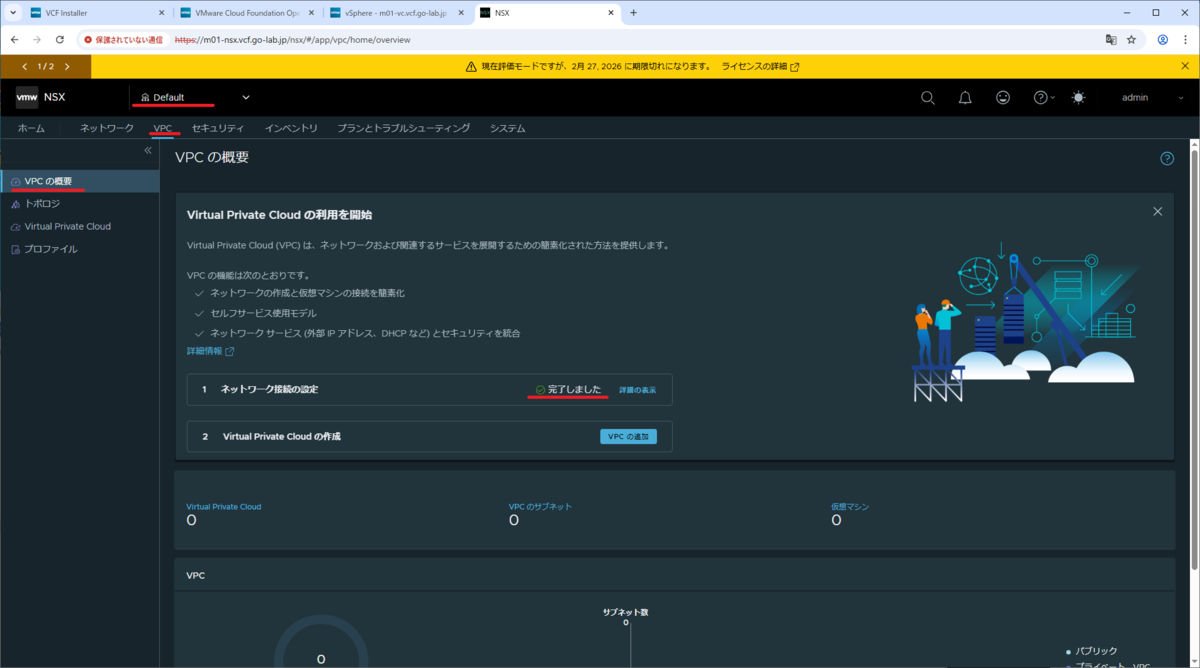

「Default」プロジェクトで、「VPC」タブ →「VPC の概要」を開くと、「ネットワーク接続の設定」までが完了しています。

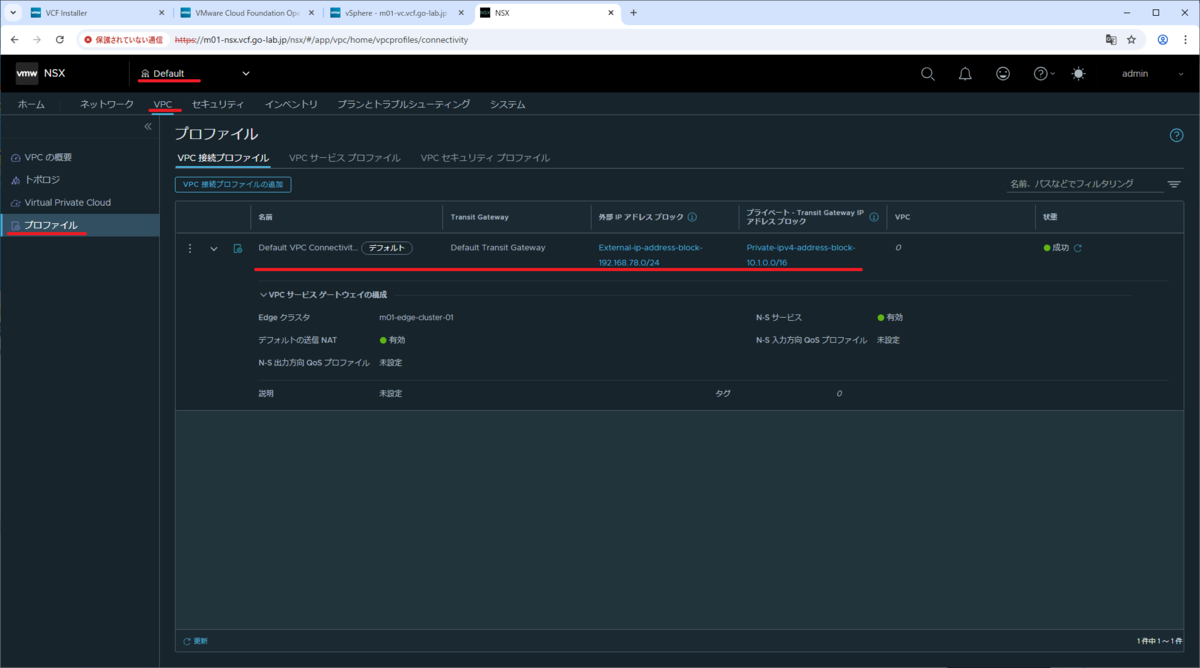

「VPC」タブ →「プロファイル」を開くと、VPC 接続プロファイルと関連オブジェクトが作成されています。これは、スーパーバイザー有効化の際に指定することになります。
- プロジェクト：Default
- VPC 接続プロファイル：Default VPC Connectivity Profile
- Transit Gateway：Default Transit Gateway
- 外部 IP アドレス ブロック：External-ip-address-block-192.168.78.0/24
- プライベート Transit Gateway IP アドレス ブロック：Private-ipv4-address-block-10.1.0.0/16
