VMware Cloud Foundation（VCF）9.0 で、NSX の VPC を使用したスーパーバイザーを有効化してみます。今回は、NSX の Tier-0 ゲートウェイで、HA VIP アドレスと、スタティック ルートを設定します。
前回はこちら。
今回の内容です。
1. HA VIP アドレスの設定
NSX Manager に、admin ユーザーでログインします。

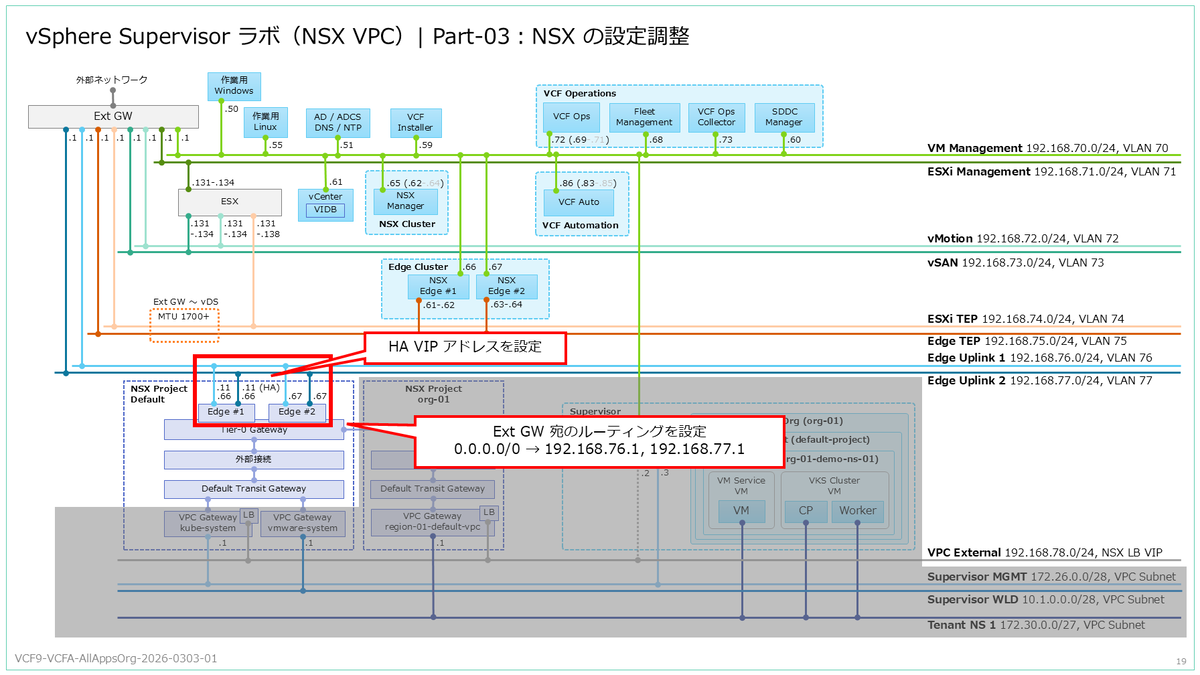

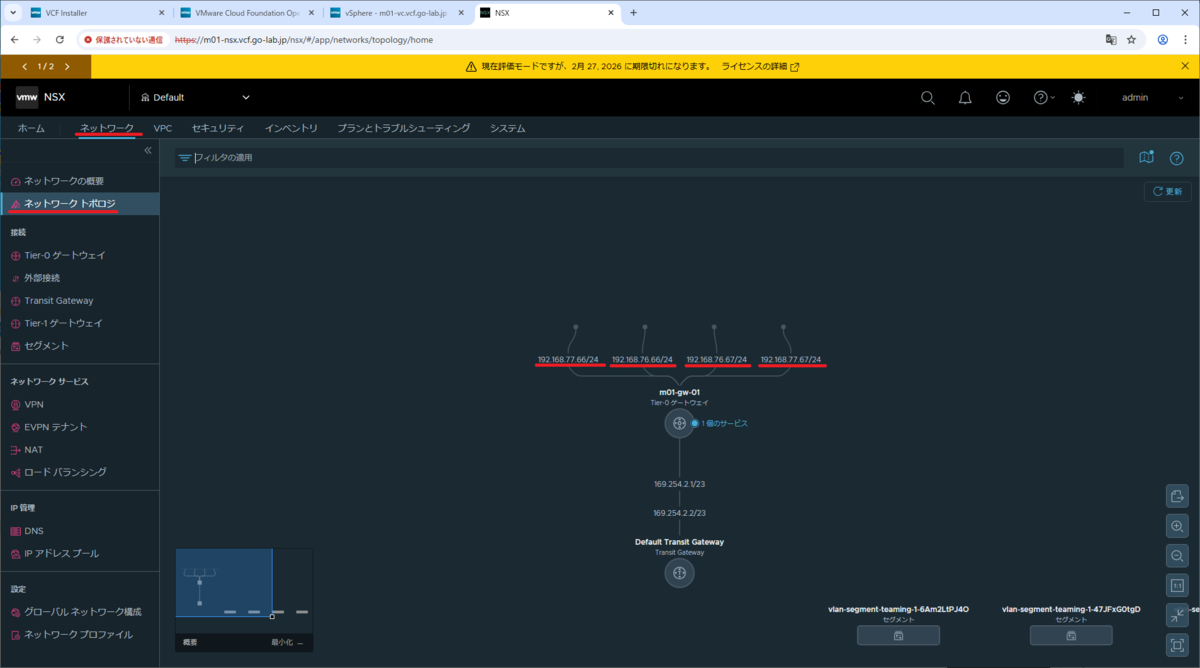

Tier-0 ゲートウェイには、4つ（Edge ノード 2台 x 2 VLAN）のアップリンク IP アドレスが設定されています。ここでは、ネットワーク（VLAN）ごとに、Edge ノードをまたぐ HA VIP アドレスを設定します。
- 192.168.76.66, 192.168.76.67 → VIP：192.168.76.11
- 192.168.77.66, 192.168.77.67 → VIP：192.168.77.11

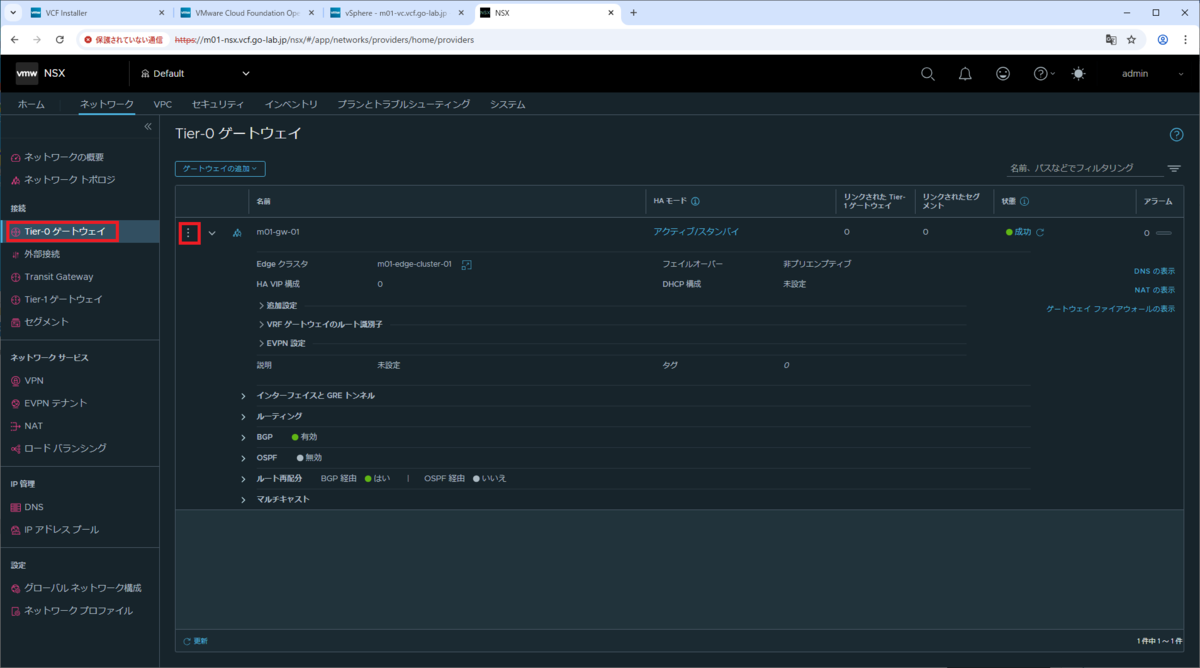

「ネットワーク」タブ →「接続」→「Tier-0 ゲートウェイ」を開き、Tier-0 ゲートウェイ（m01-gw-01）の先頭にあるボタンをクリックします。

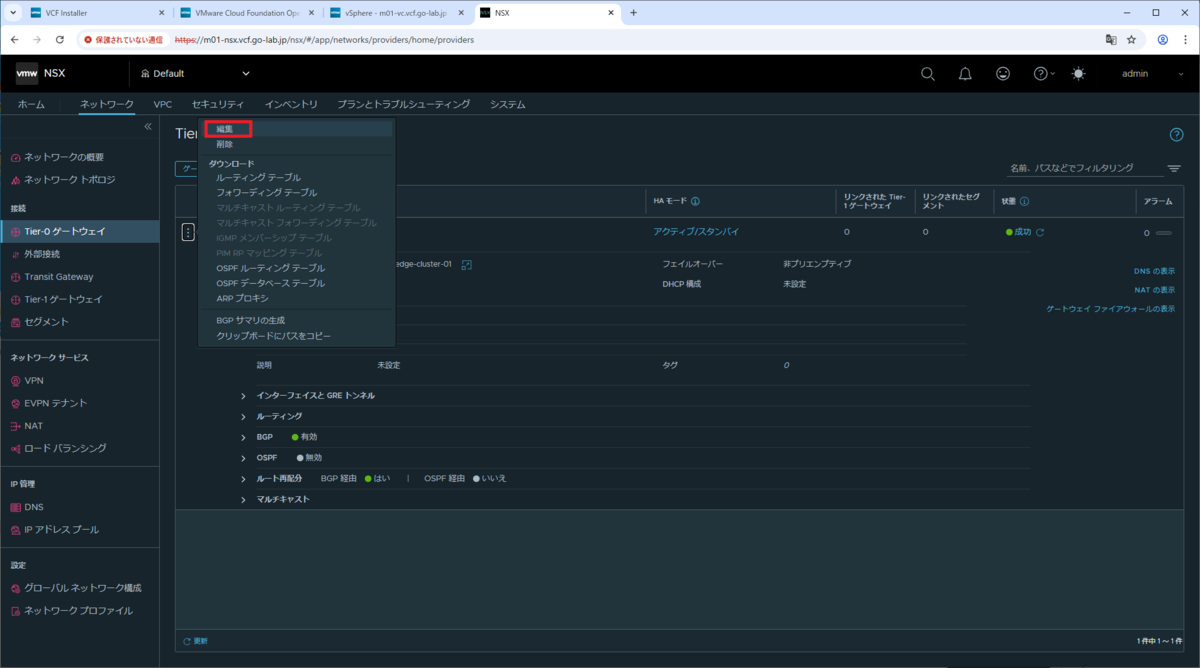

「編集」をクリックします。
「HA VIP 構成」のとなりにある、「設定」をクリックします。

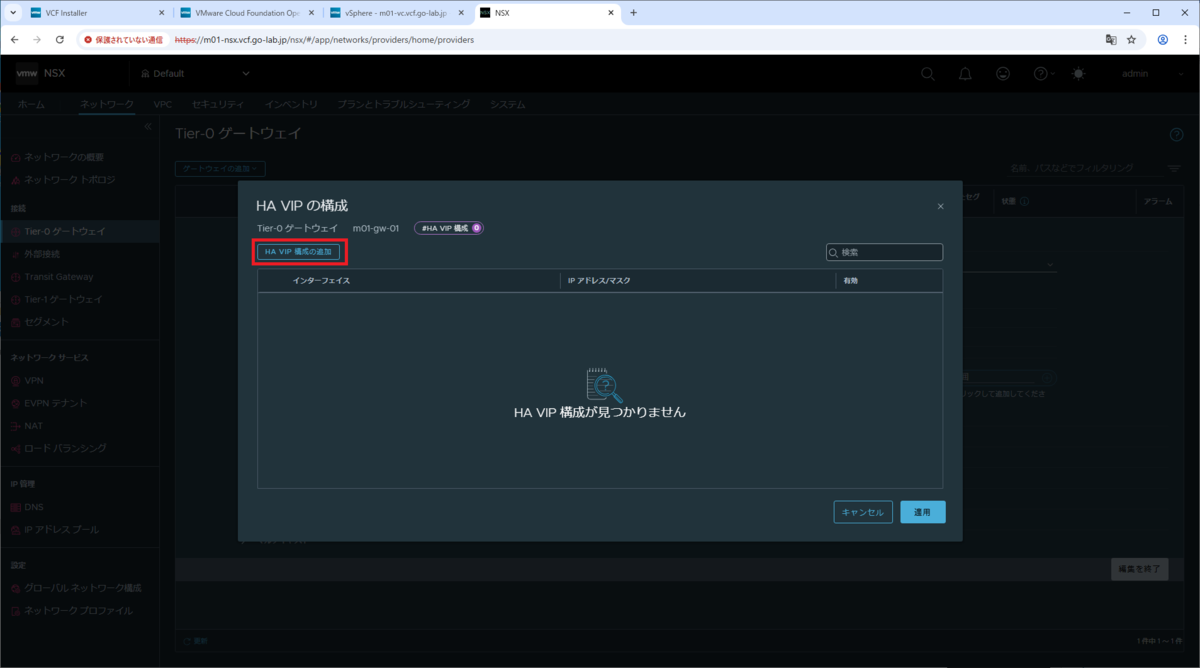

「HA VIP の構成」画面が開くので、「HA VIP 構成の追加」をクリックします。

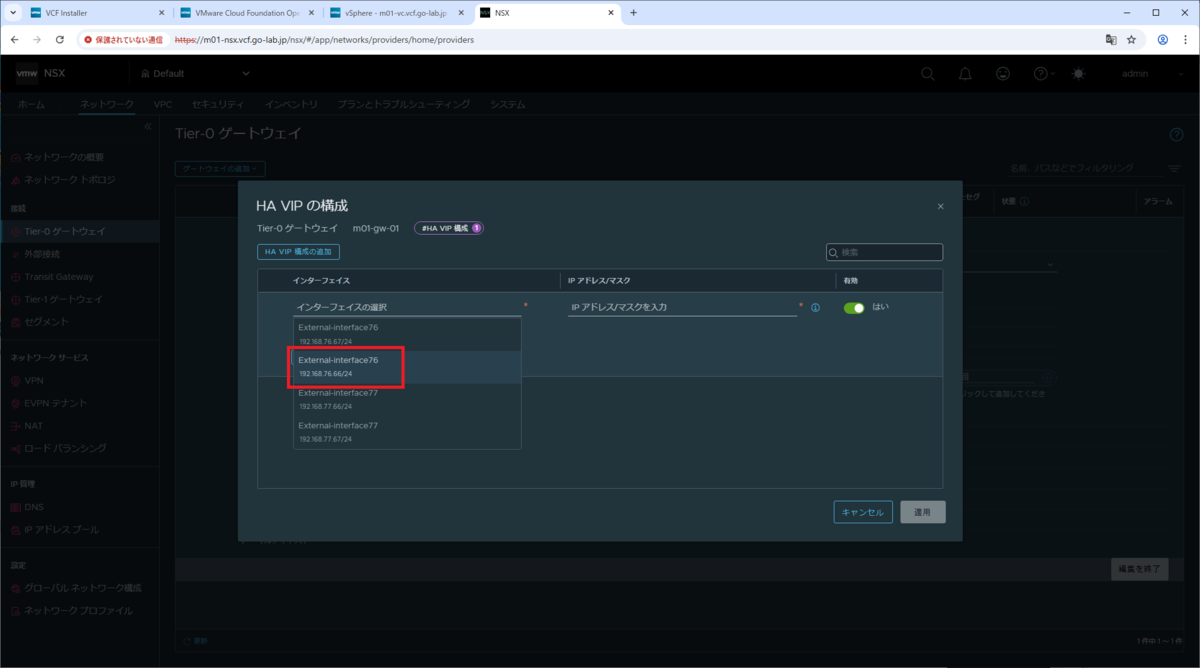

「インターフェイス」では選択肢が4つ表示されるので、1つめのネットワークのインターフェイス（External-interface76 という名前のもの）を、両方とも選択します。
下記のように入力して、「追加」をクリックします。
- インターフェイス：External-interface76（192.168.76.66/24）、External-interface76（192.168.76.67/24）
- IP アドレス/マスク：192.168.76.11/24

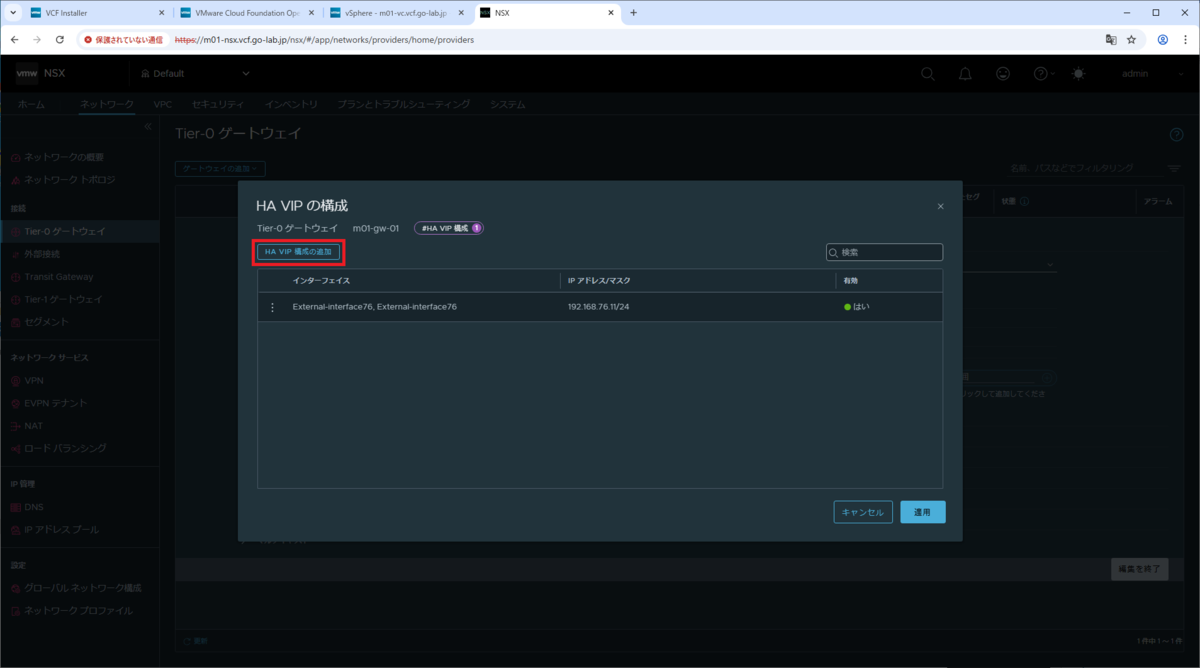

「HA VIP 構成の追加」をクリックして、2つめの HA VIP アドレスを追加します。

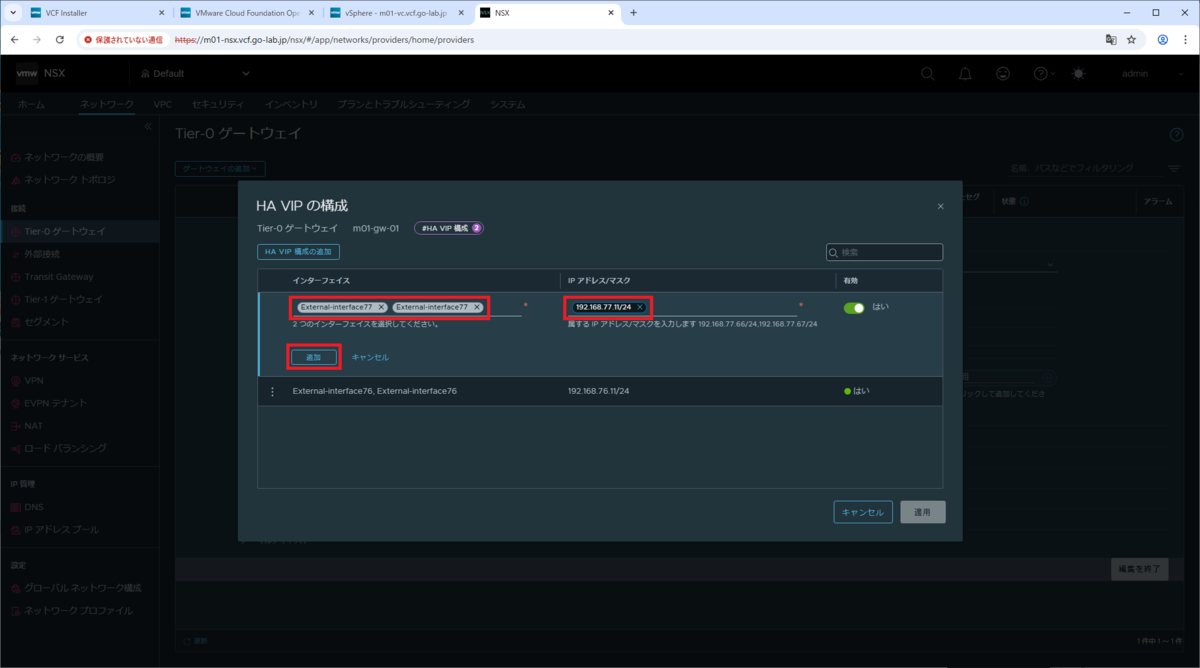

下記のように入力して、「追加」をクリックします。
- インターフェイス：External-interface77（192.168.77.66/24）、External-interface77（192.168.77.67/24）
- IP アドレス/マスク：192.168.77.11/24

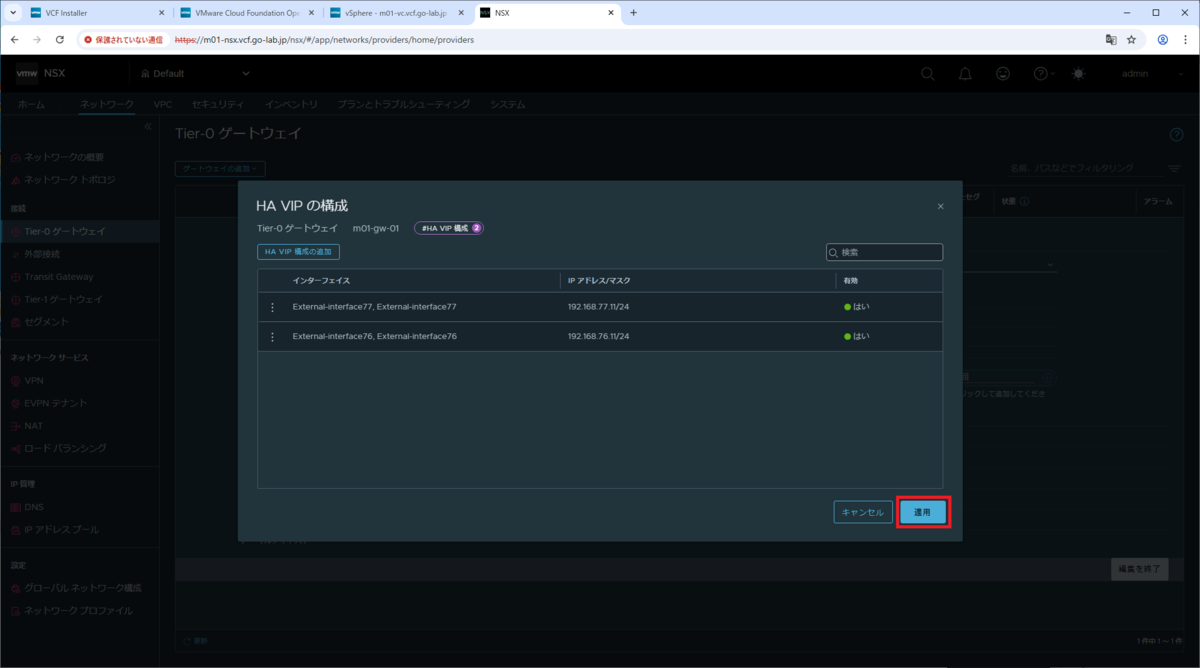

「適用」をクリックします。

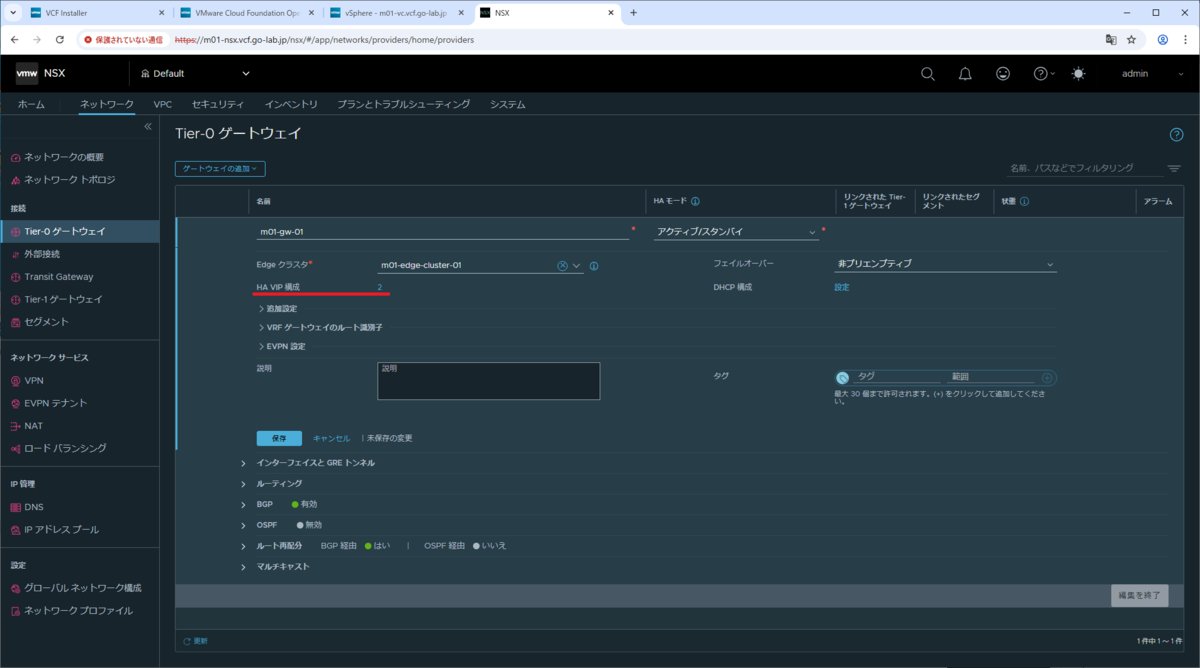

これで、HA VIP アドレスが追加されました。
2. スタティック ルートの追加
ひきつづき、スタティック ルートを追加します。
「ルーティング」を開き、「スタティック ルート」のとなりにある「設定」をクリックします。

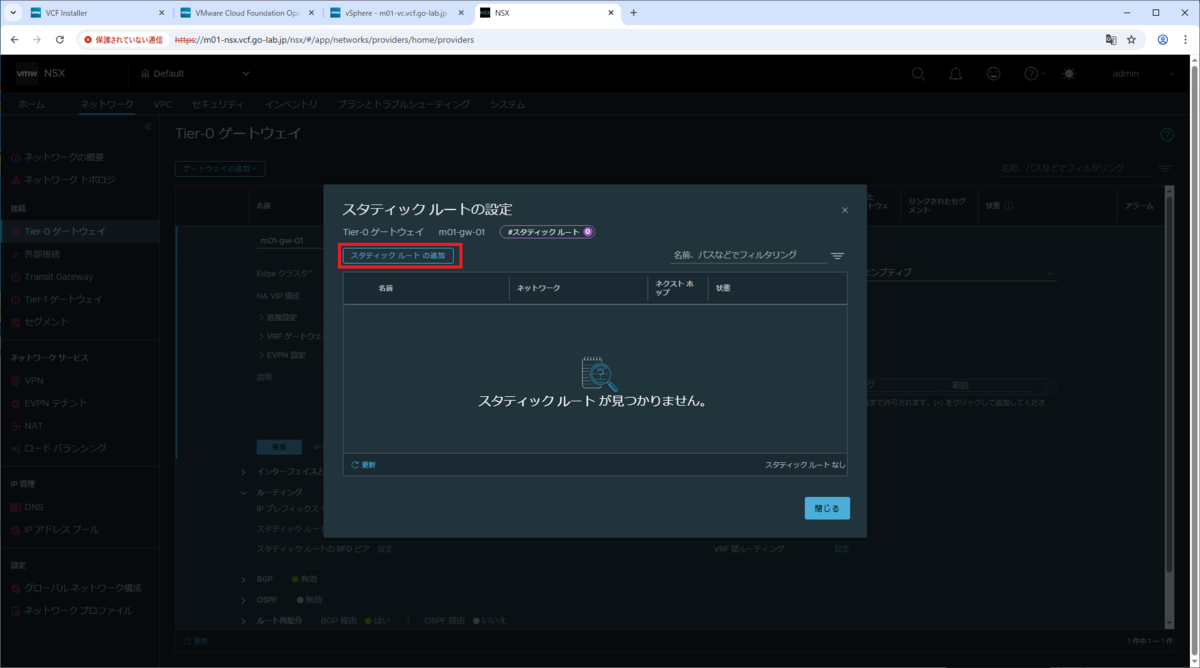

「スタティック ルートの追加」をクリックします。

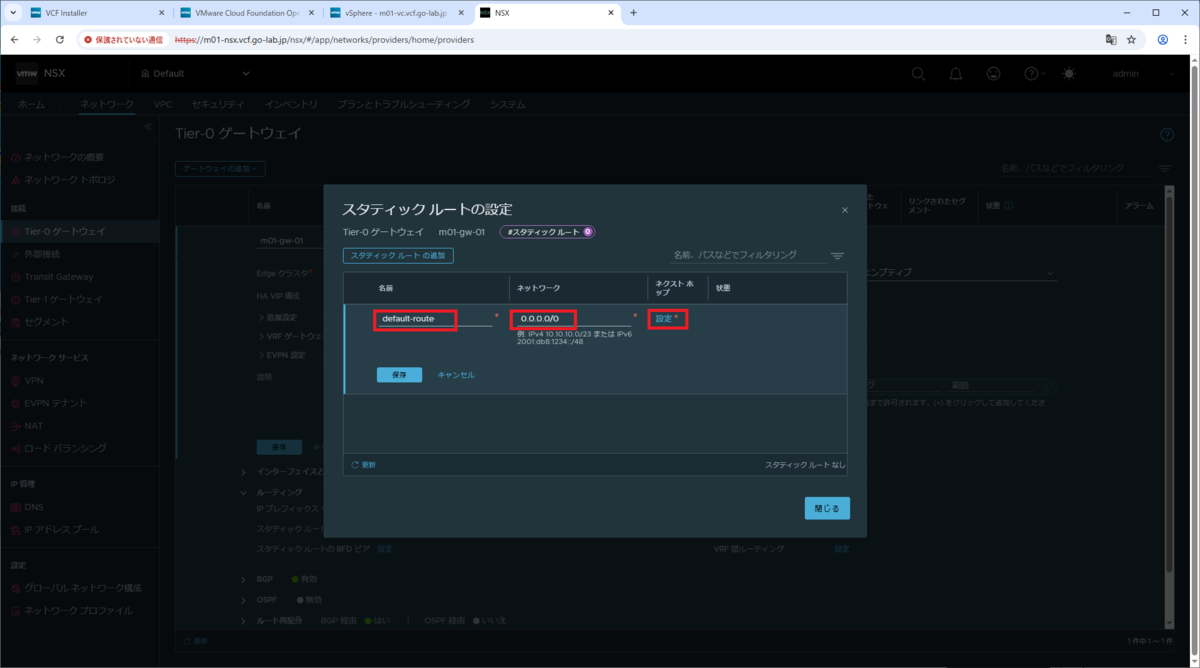

パラメータを入力して、「ネクストホップ」の「設定」をクリックします。
- 名前：default-route
- ネットワーク：0.0.0.0/0

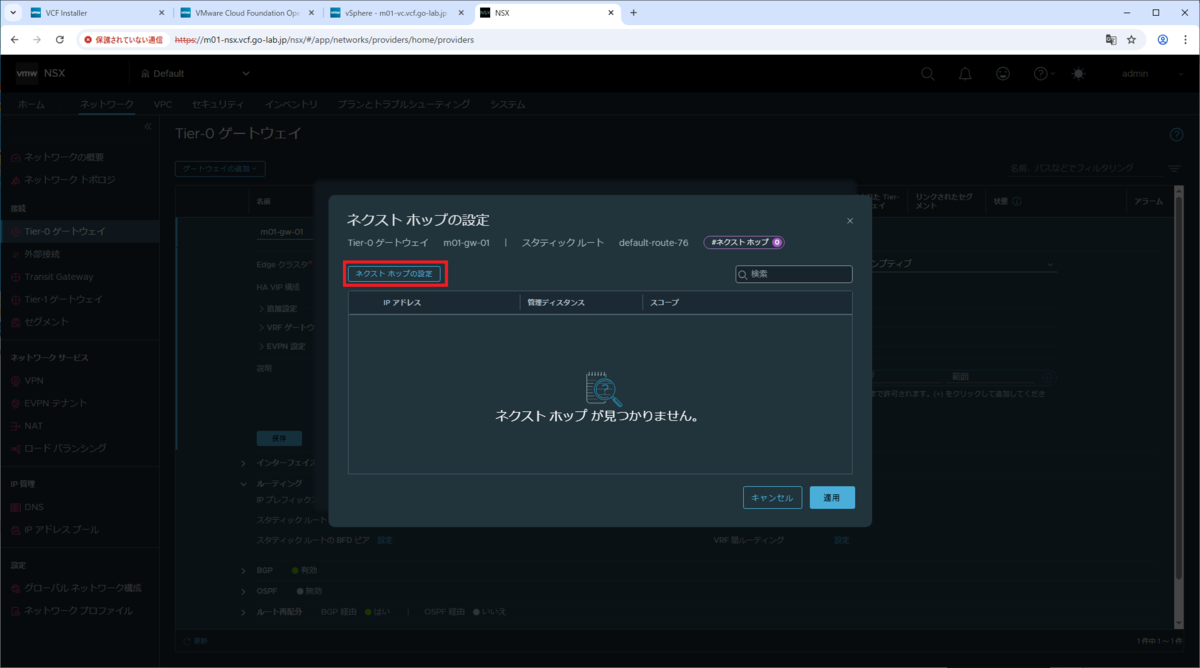

「ネクスト ホップの設定」をクリックします。

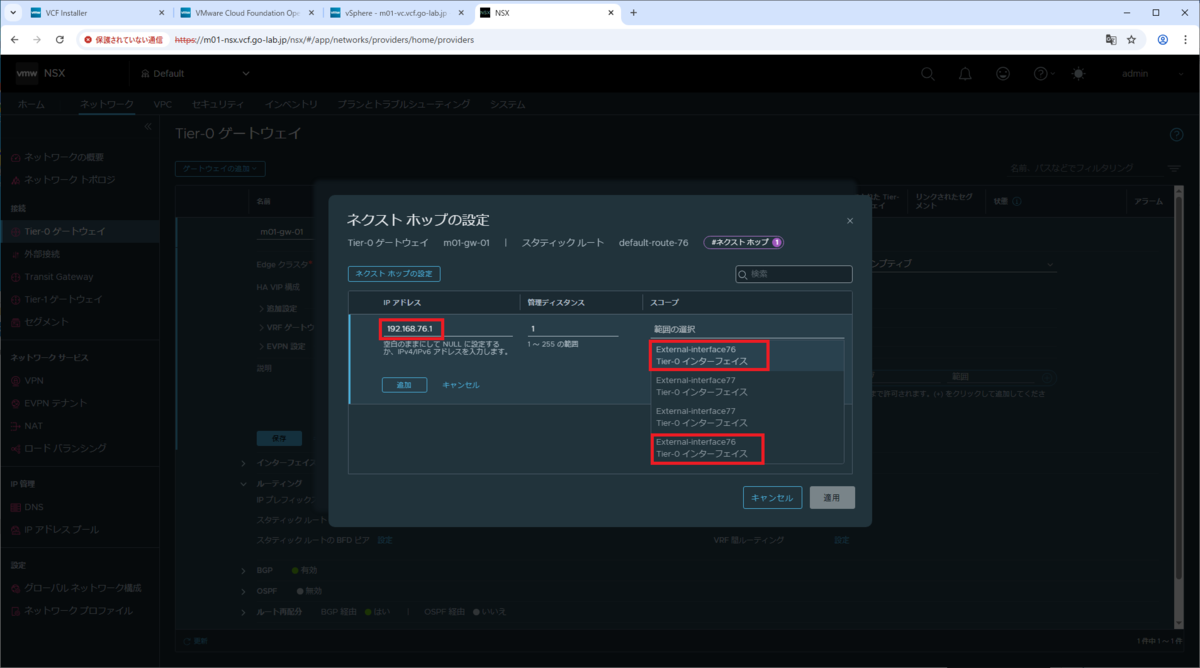

外部ルーターの IP アドレスを入力して、「スコープ」で Tier-0 インターフェイスを2つとも選択します。
- IP アドレス：192.168.76.1
スコープのインターフェイスを選択したら、「追加」をクリックします。
- スコープ：External-interface76（2つとも選択）

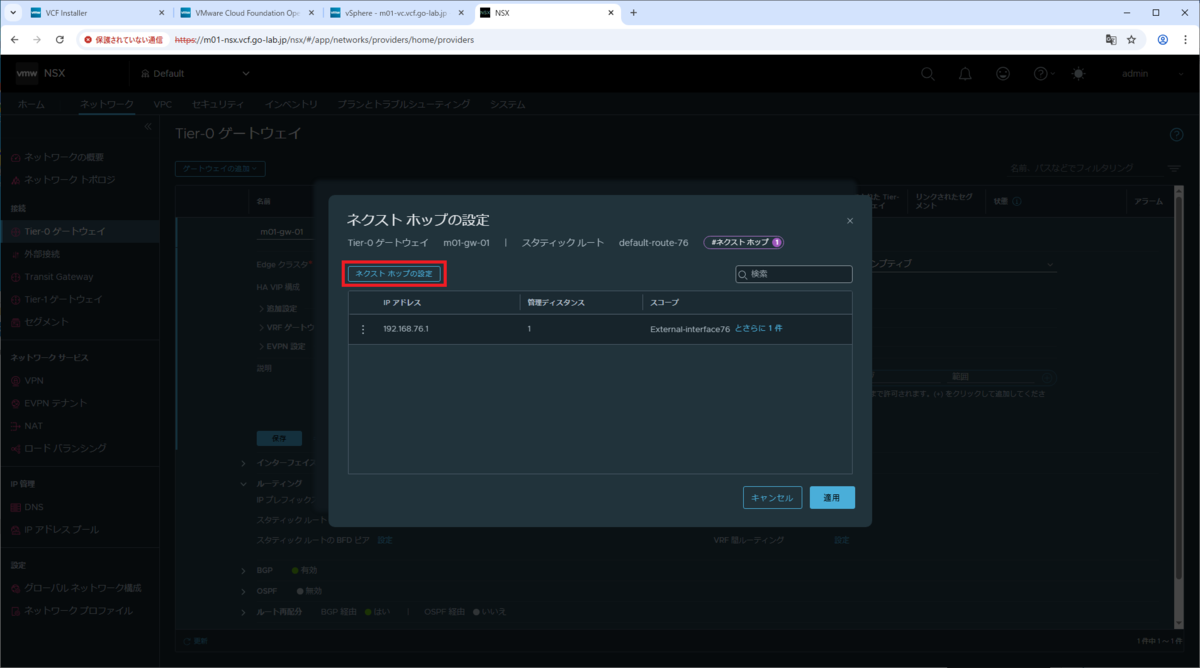

ふたたび、「スタティック ルートの追加」をクリックします。

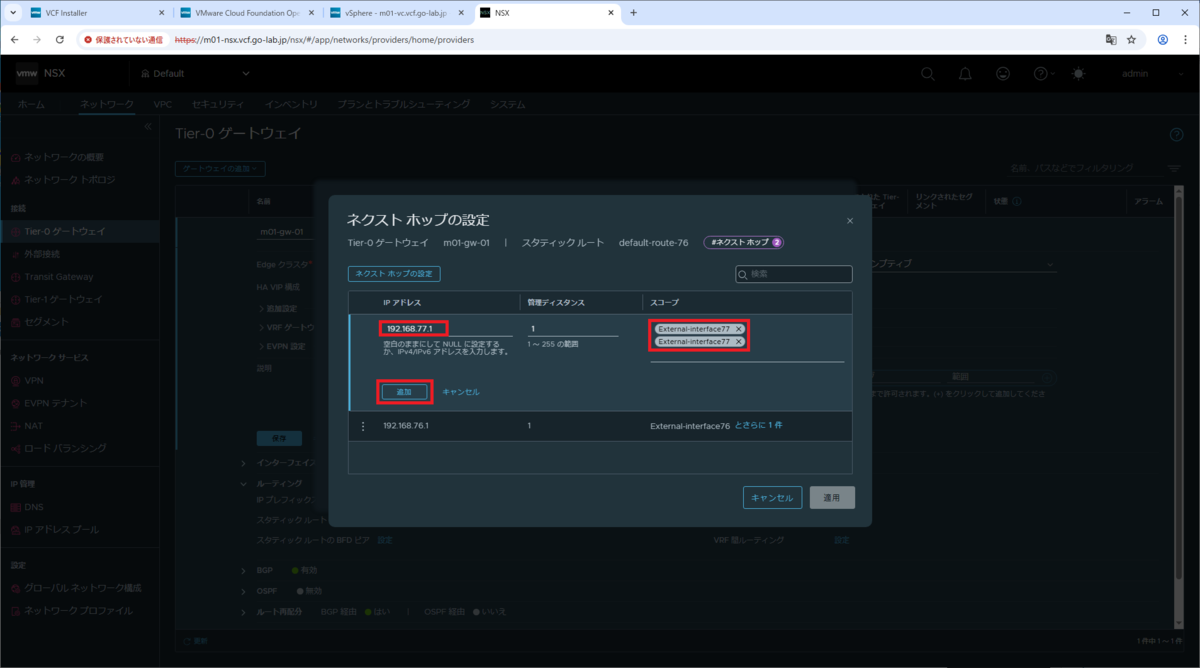

パラメータを入力して、「追加」をクリックします。
- IP アドレス：192.168.77.1
- スコープ：External-interface77（2つとも選択）

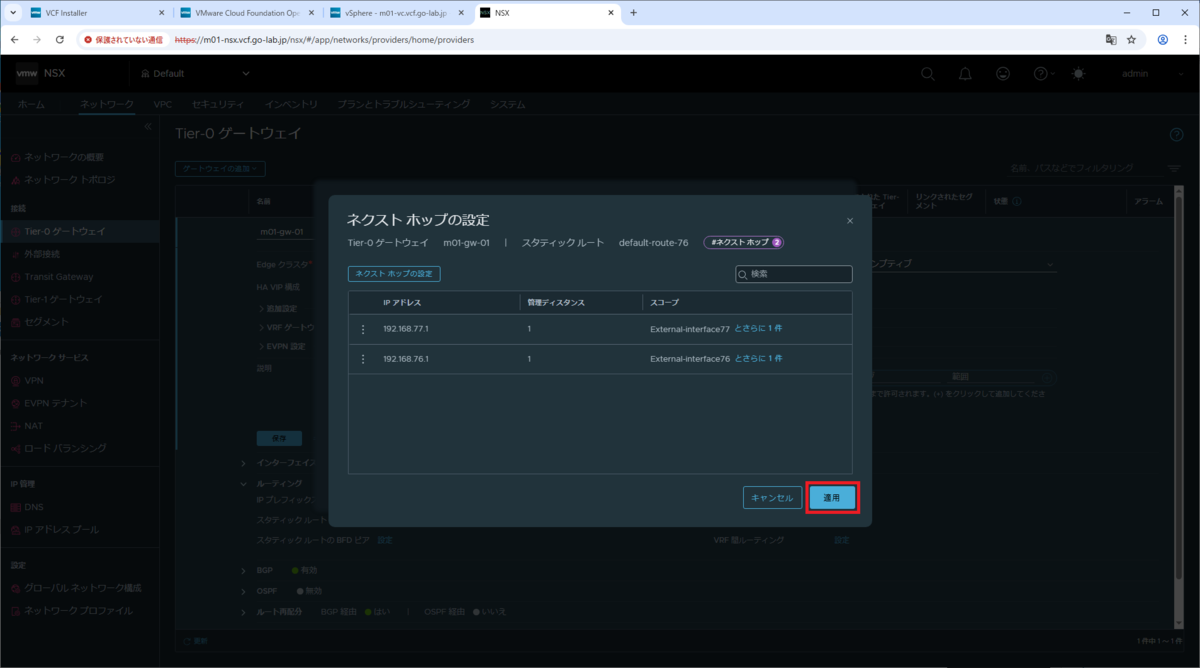

「適用」をクリックします。
「スタティック ルートの設定」画面に戻るので、「保存」をクリックします。

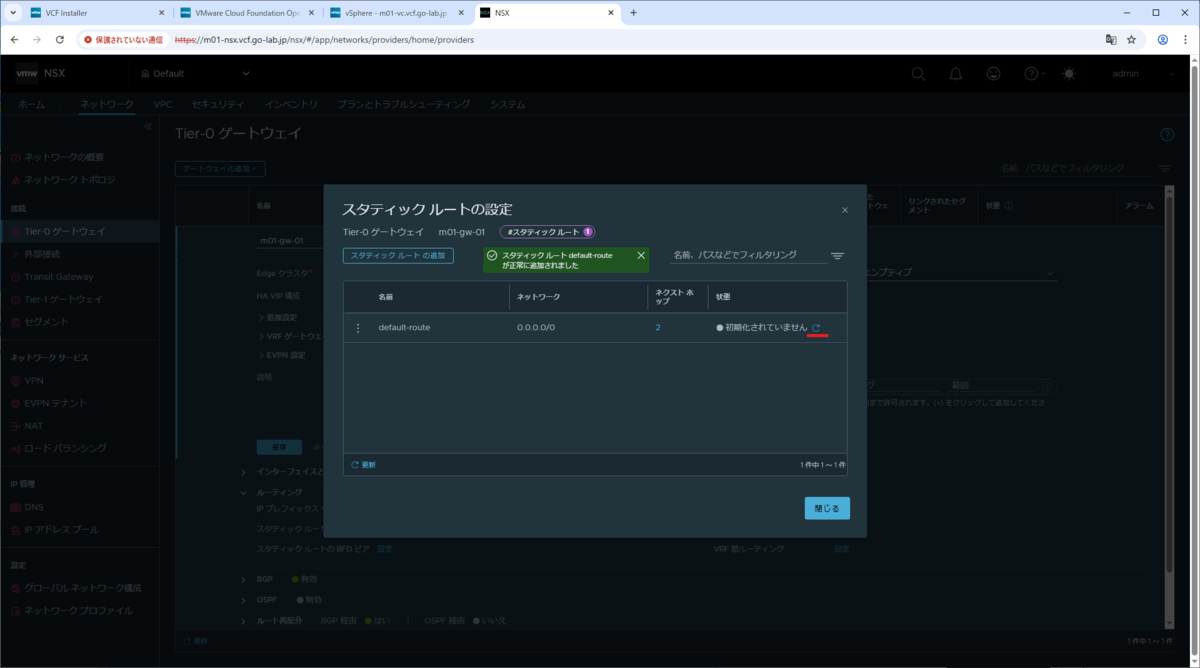

「状態」にある更新ボタンをクリックします。

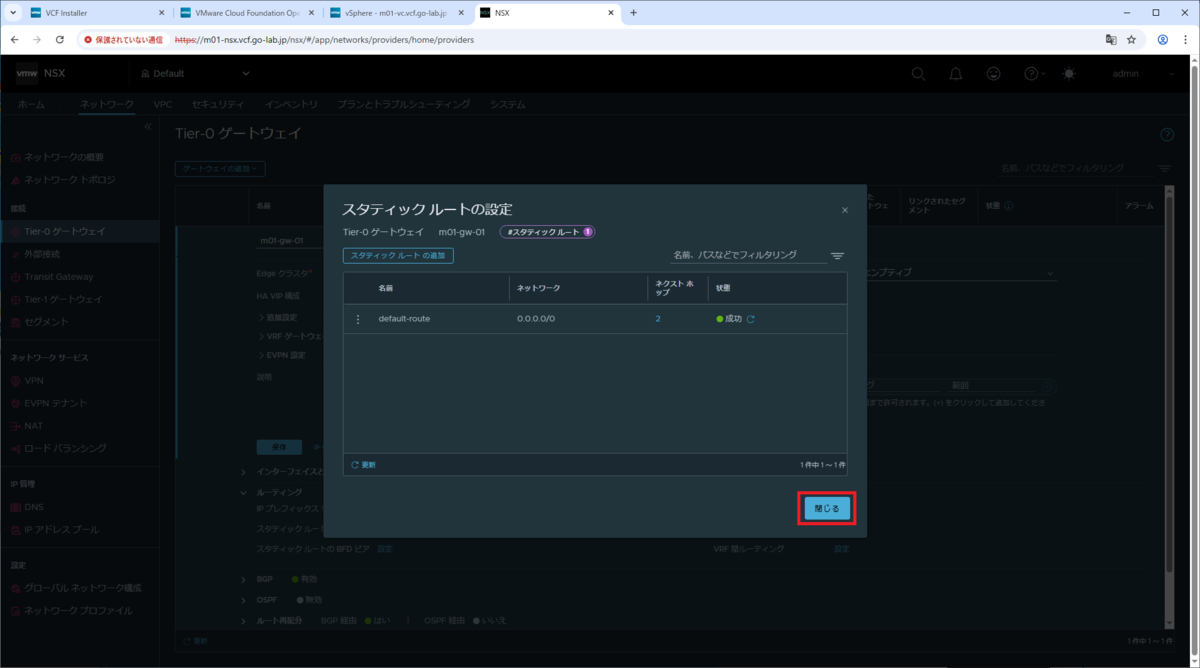

「状態」が「成功」になったことを確認して、「閉じる」をクリックします。

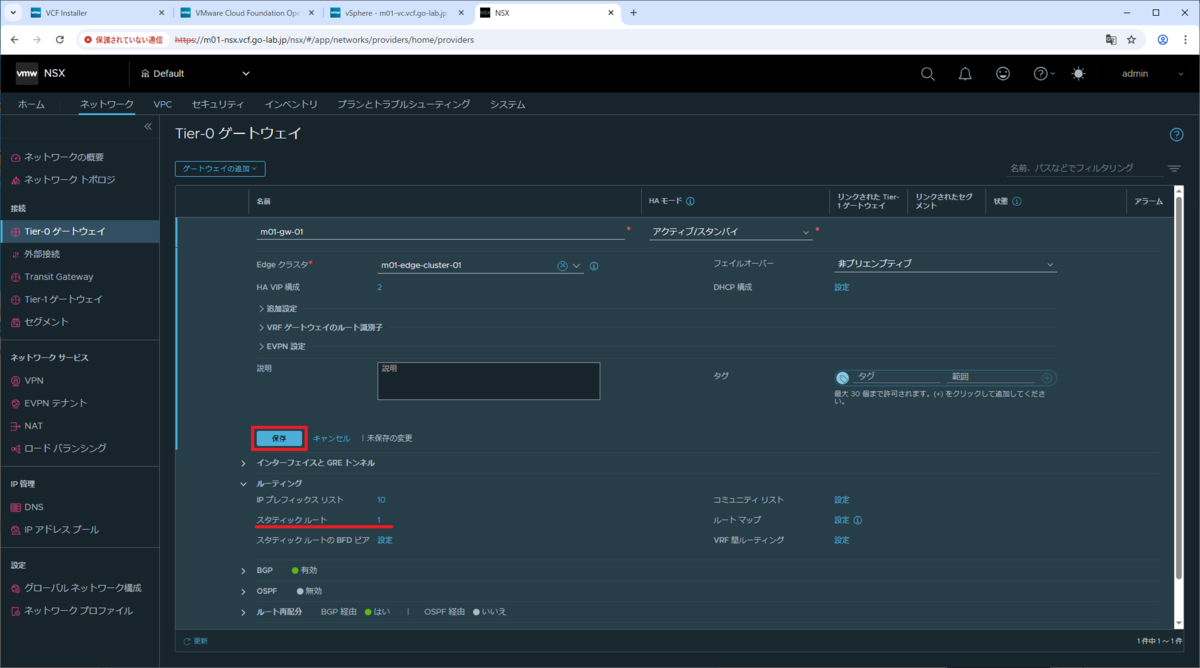

スタティック ルートが追加されたことを確認して、「保存」をクリックします。

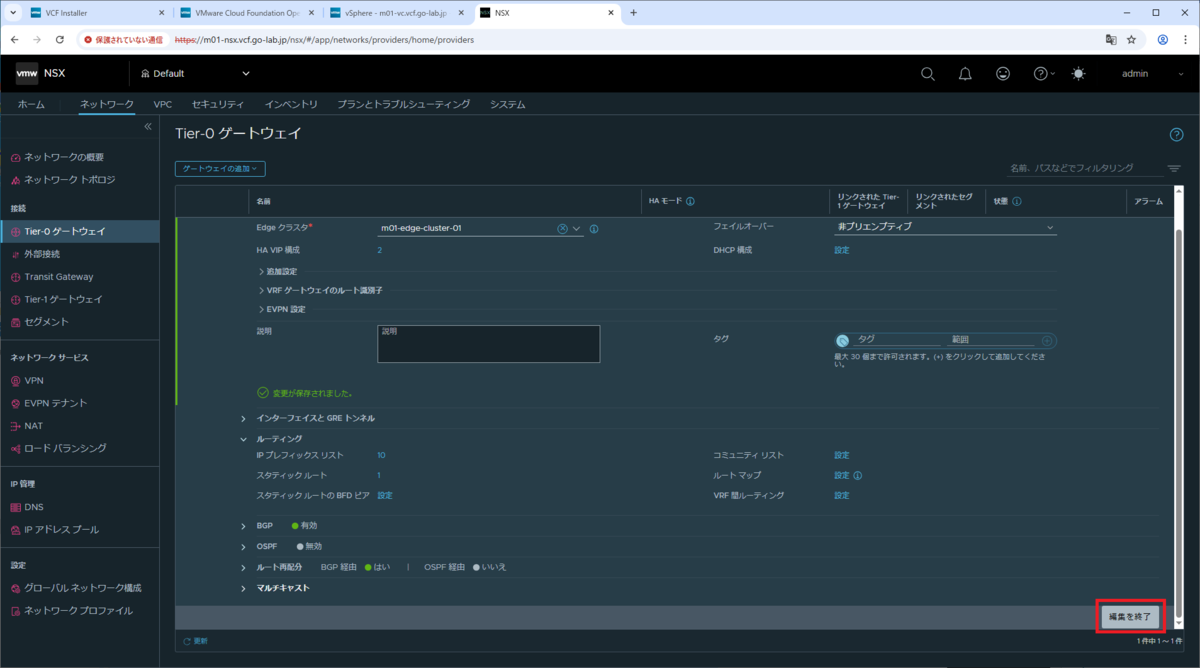

画面下方にある、「編集を終了」をクリックします。
これで、外部ルーターからNSX VPC の外部ネットワークまでのルーティング設定ができたはずです。
つづく。
