VMware Cloud Foundation（VCF）インストーラで、VCF 9.1 の新規フリートをデプロイすると、デフォルトでは NSX が 分散 VLAN 接続モデル になります。この接続モデルでの VCF Automation 環境構築（の前提となるスーパーバイザー）で、Virtual Network Appliance（VNA）クラスタが必要になるので、今回は NSX Manager から展開してみます。
前回はこちら。
今回の内容です。
1. VNA クラスタの追加
今回は、管理ドメインで VCF Automation を利用するつもりなので、NSX の Default プロジェクトをそのまま利用します。

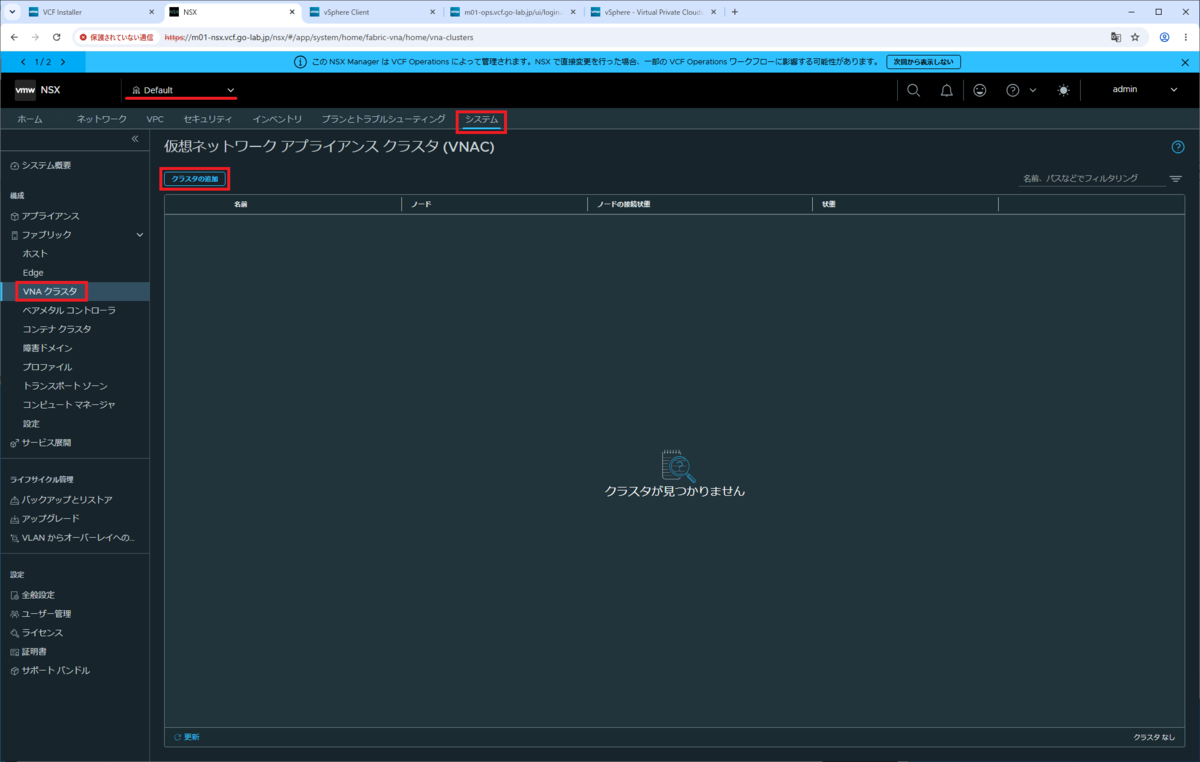

NSX Manager で、「Default」プロジェクトで、「システム」タブ →「構成」→「ファブリック」→「VNA クラスタ」を開き、「クラスタの追加」をクリックします。

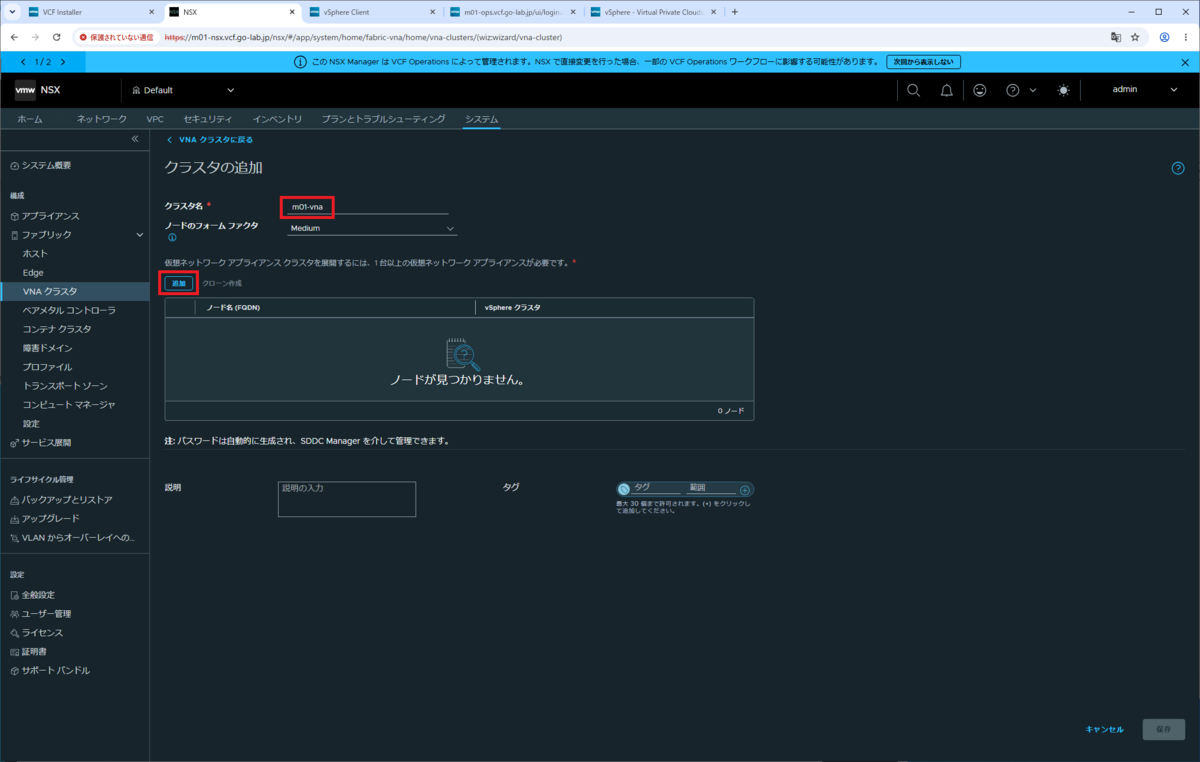

VNA クラスタのパラメータを入力します。
- クラスタ名：m01-vna
- ノードのフォームファクタ：Medium（デフォルト）
そして、「追加」をクリックします。

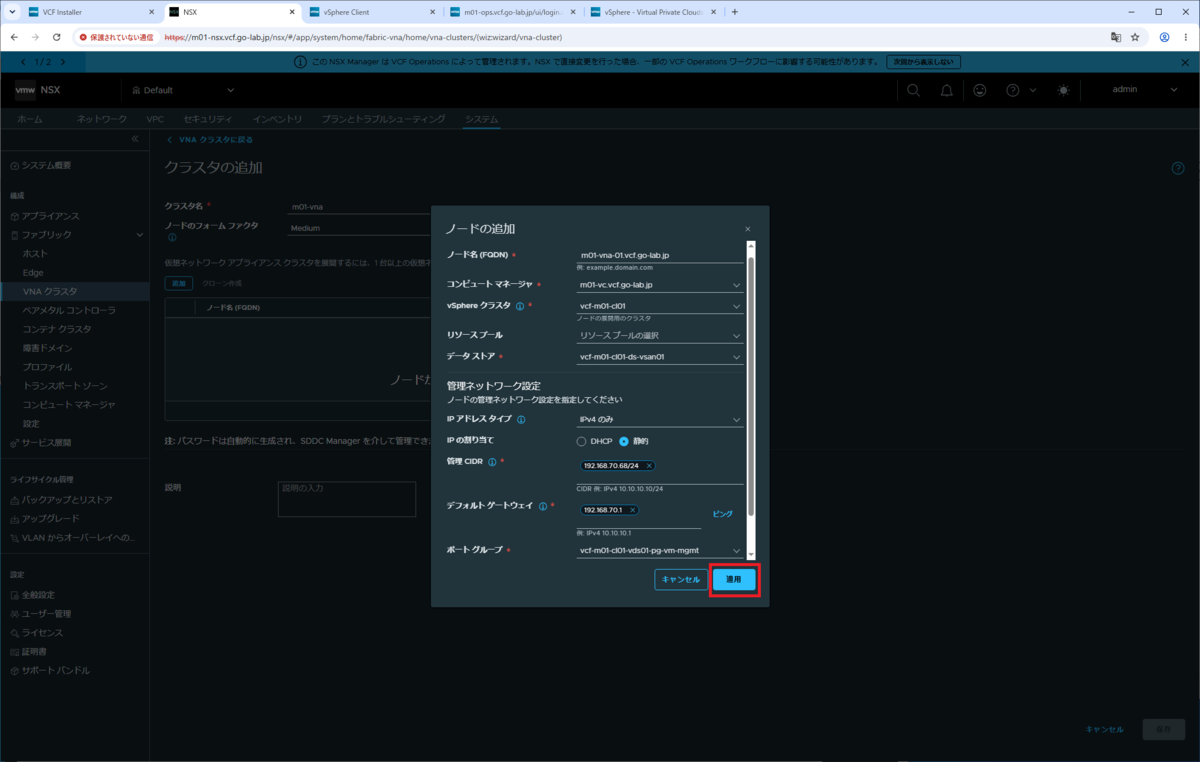

ノードのパラメータを入力して、「適用」をクリックします。
- ノード名（FQDN）：m01-vna-01.vcf.go-lab.jp
- コンピュート マネージャ：m01-vc.vcf.go-lab.jp
- vSphere クラスタ：vcf-m01-cl01
- リソース プール：空欄のまま
- データストア：vcf-m01-cl01-ds-vsan01
- 管理ネットワーク設定
- IP アドレス タイプ：IPv4 のみ
- IP の割り当て：静的
- 管理 CIDR：192.168.70.68/24
- デフォルト ゲートウェイ：192.168.70.1
- ポート グループ：vcf-m01-cl01-vds01-pg-vm-mgmt

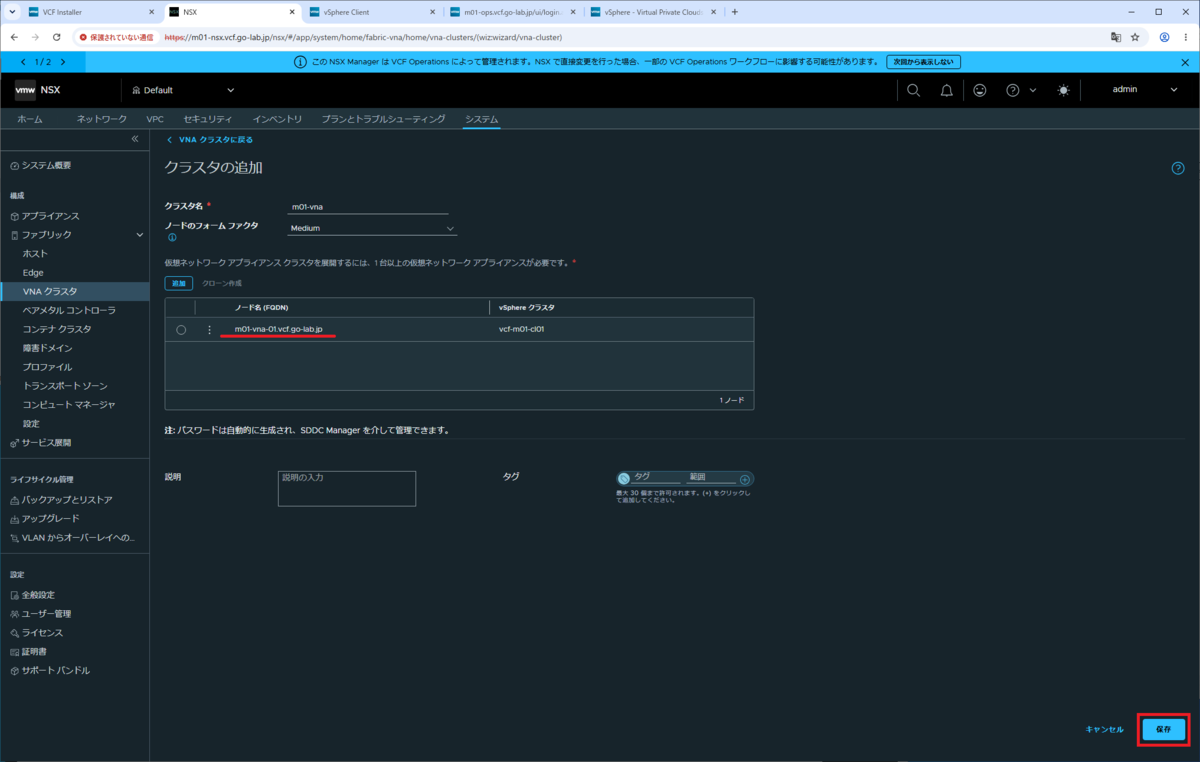

ノードが追加されたことを確認して、「保存」をクリックします。

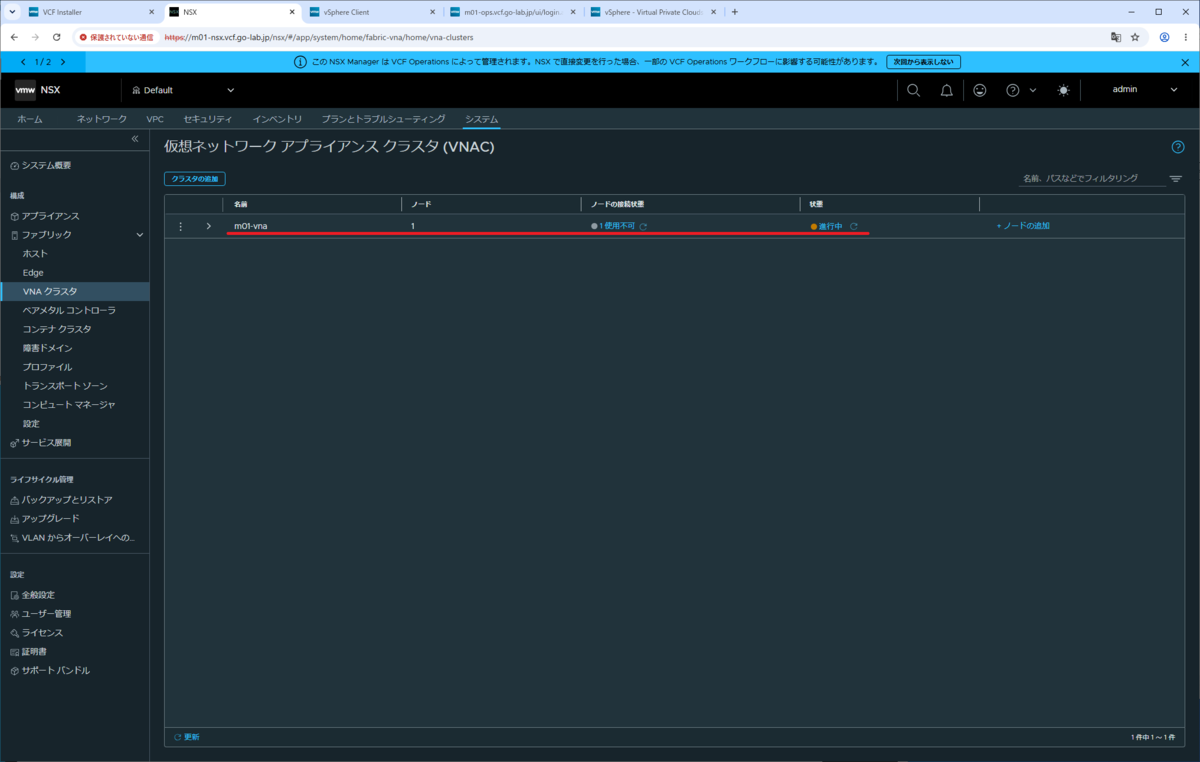

VNA の仮想マシン展開が開始されます。

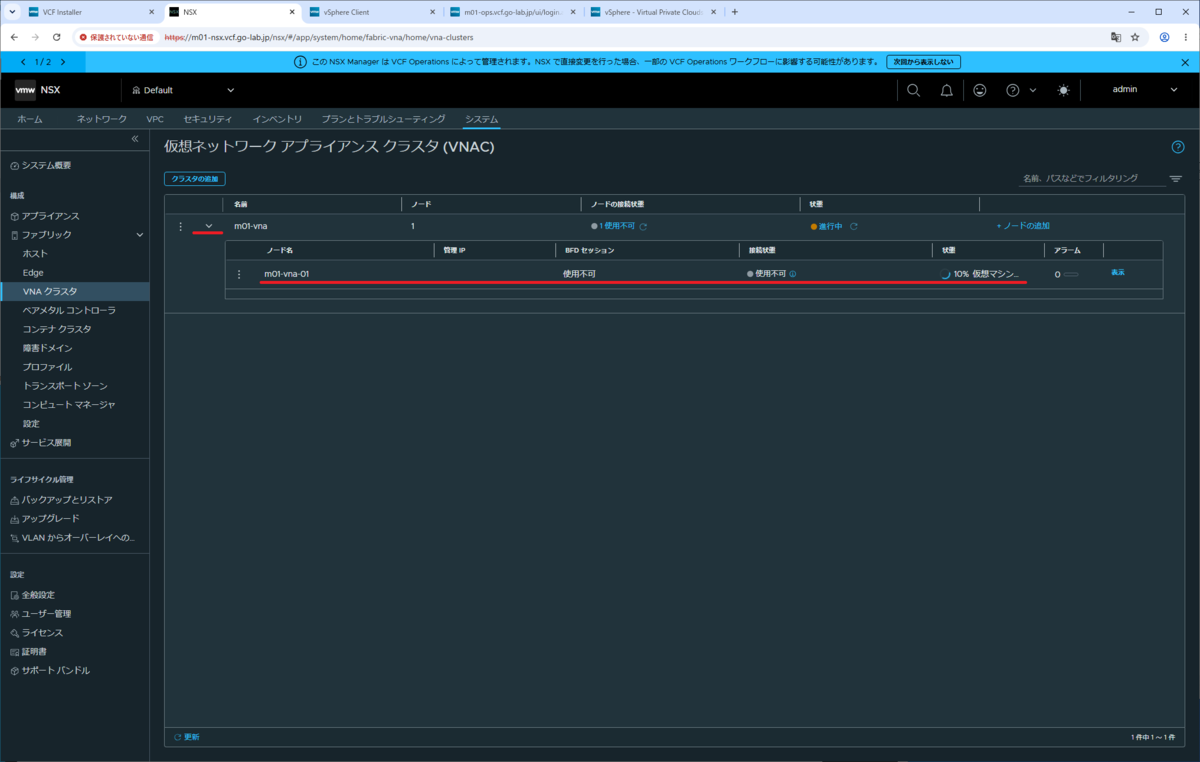

名前の前にあるアイコンをクリックすると、クラスタが展開され、ノード単位の状態も確認できます。
しばらく待ってから、状態アイコンの更新リンクをクリックすると、アイコンが緑になるはずです。

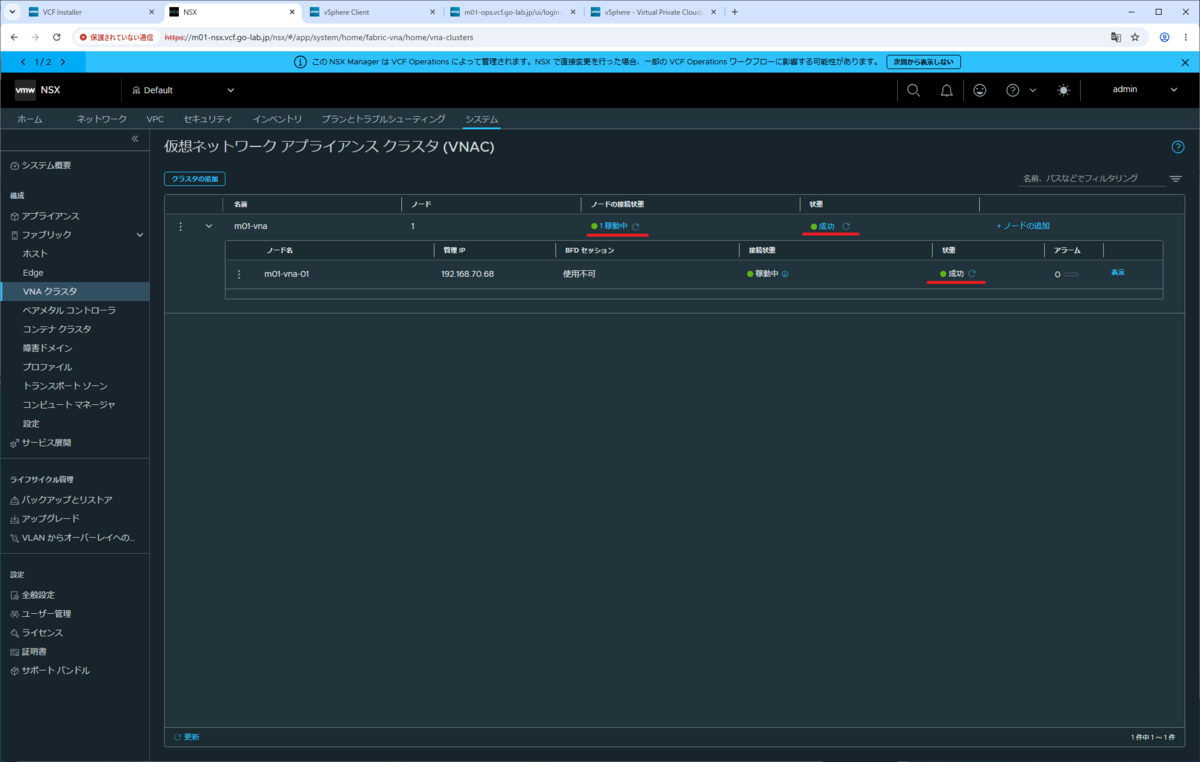

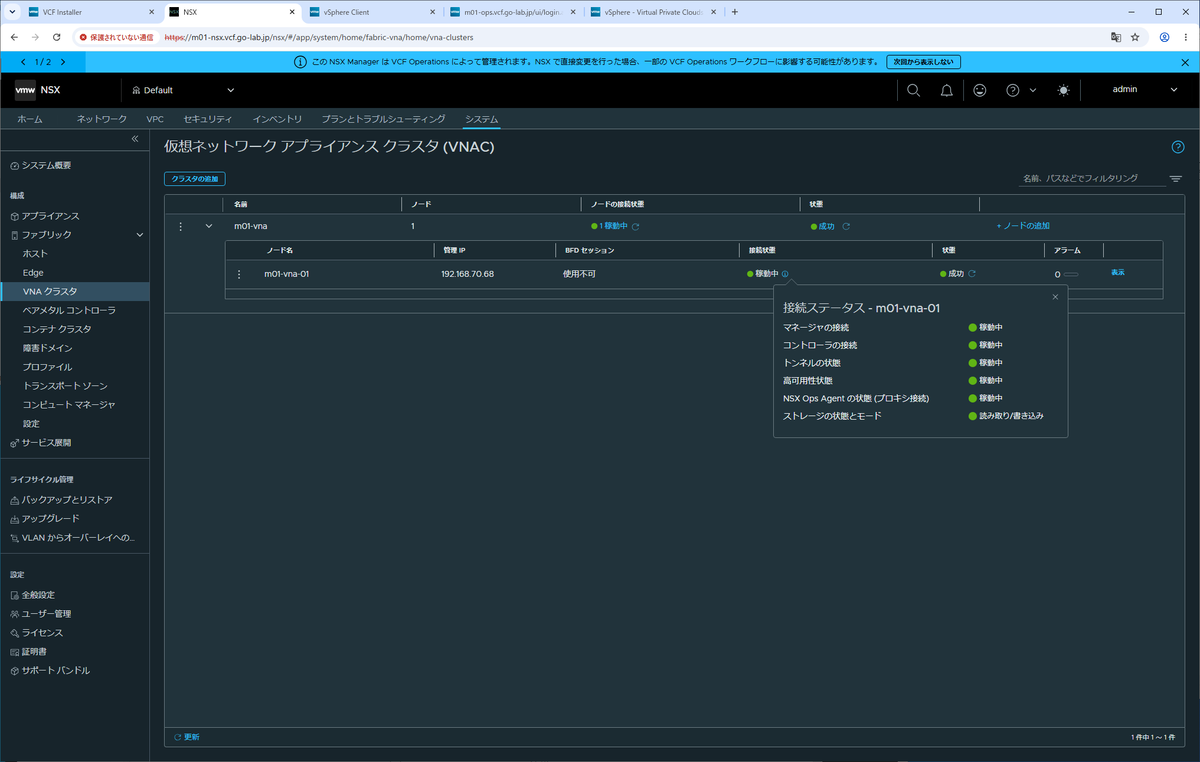

ノードの「接続状態」のとなりの「!」マークをクリックすると、下記のように接続ステータスが確認できます。

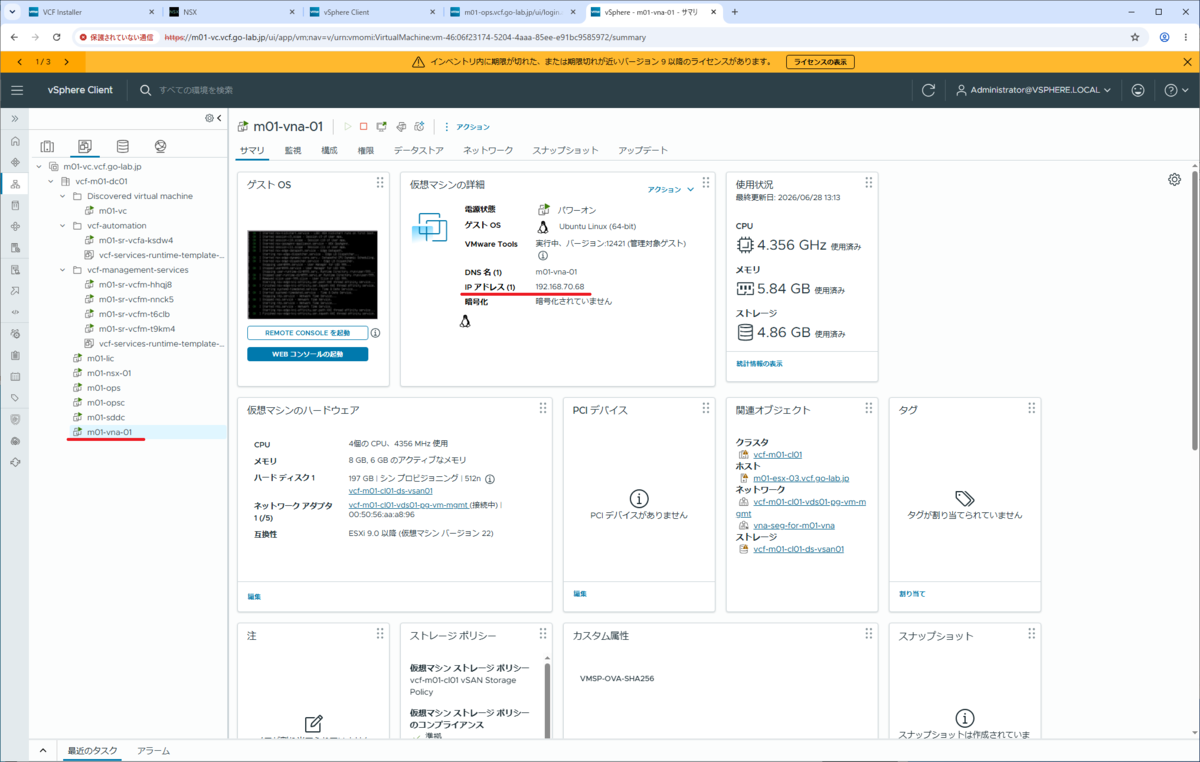

vSphere Client でも、VNA 仮想マシンが展開されたことが確認できます。
2. VPC 接続プロファイルの設定変更
VPC 接続プロファイルに VNA クラスタを割り当て、さらにスーパーバイザーで利用できるように設定変更しておきます。

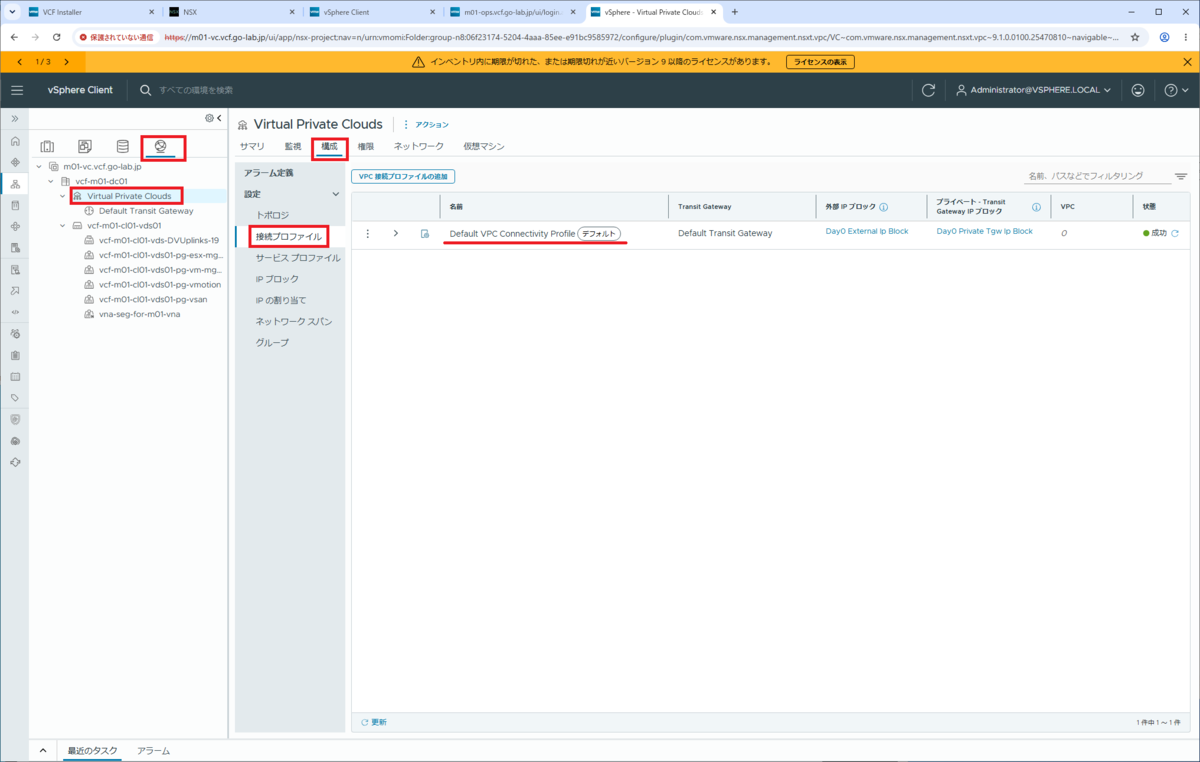

今回は、vSphere Client で設定します。ネットワーク インベントリで、データセンター（vcf-m01-dc01）配下の「Virtual Private Clouds」→「構成」タブ →「設定」→「接続プロファイル」を開くと、デフォルトの VPC プロファイルが作成されています。
- 名前：Default VPC Connectivity Profile

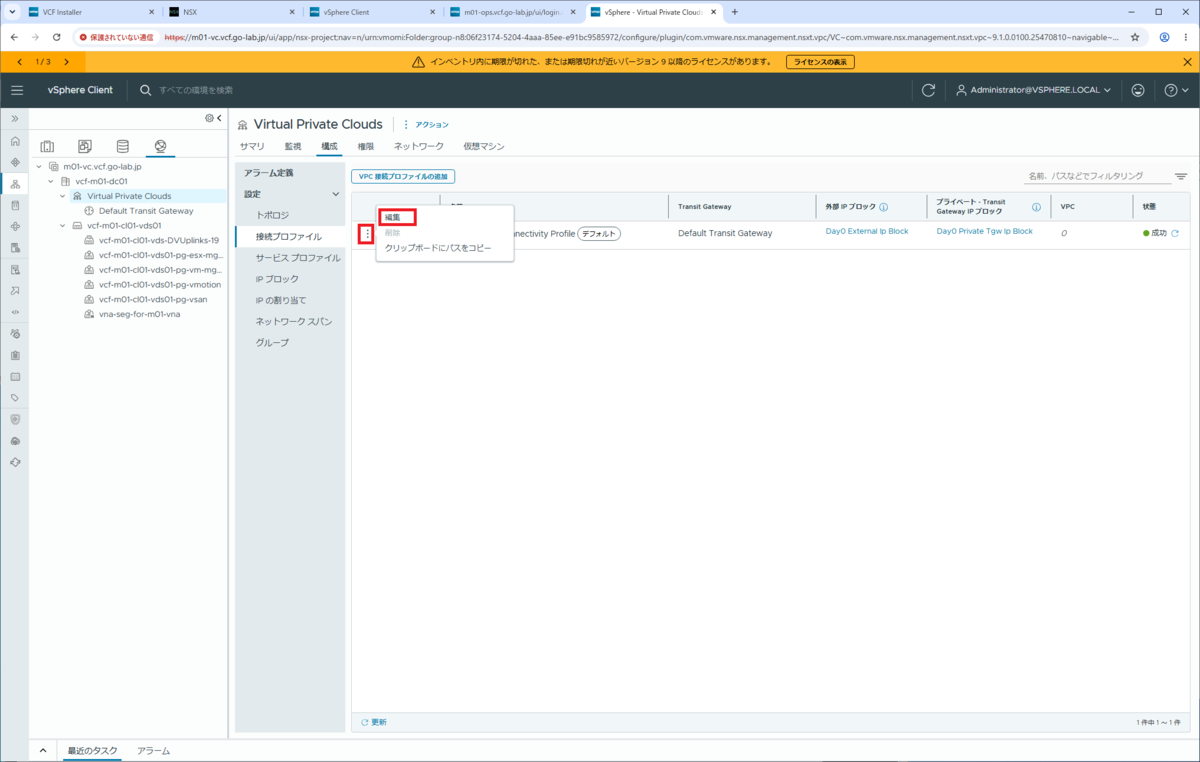

VPC プロファイルの先頭にあるボタンをクリックして、「編集」を開きます。

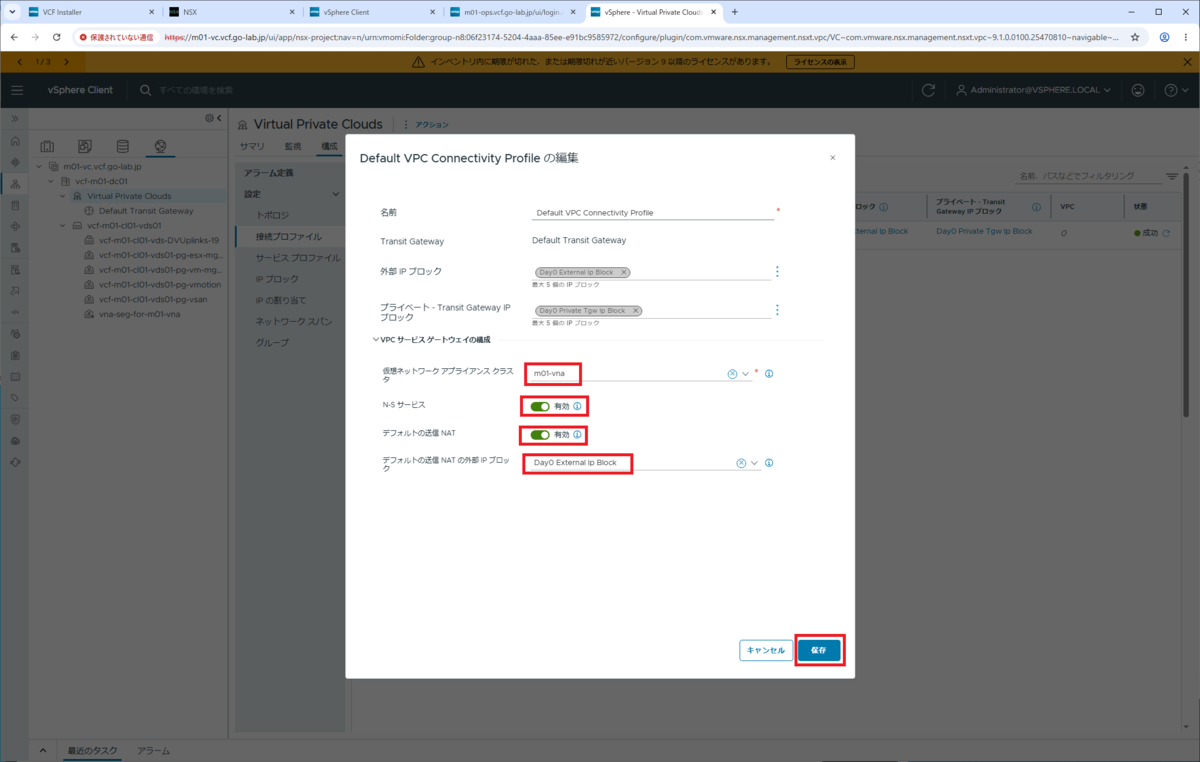

パラメータを入力して、「保存」をクリックします。
- VPC サービス ゲートウェイの構成
- 仮想ネットワーク アプライアンス クラスタ：m01-vna
- N-S サービス：有効
- デフォルトの送信 NAT：有効
- デフォルトの送信 NAT の外部 IP ブロック：Day0 External Ip Block

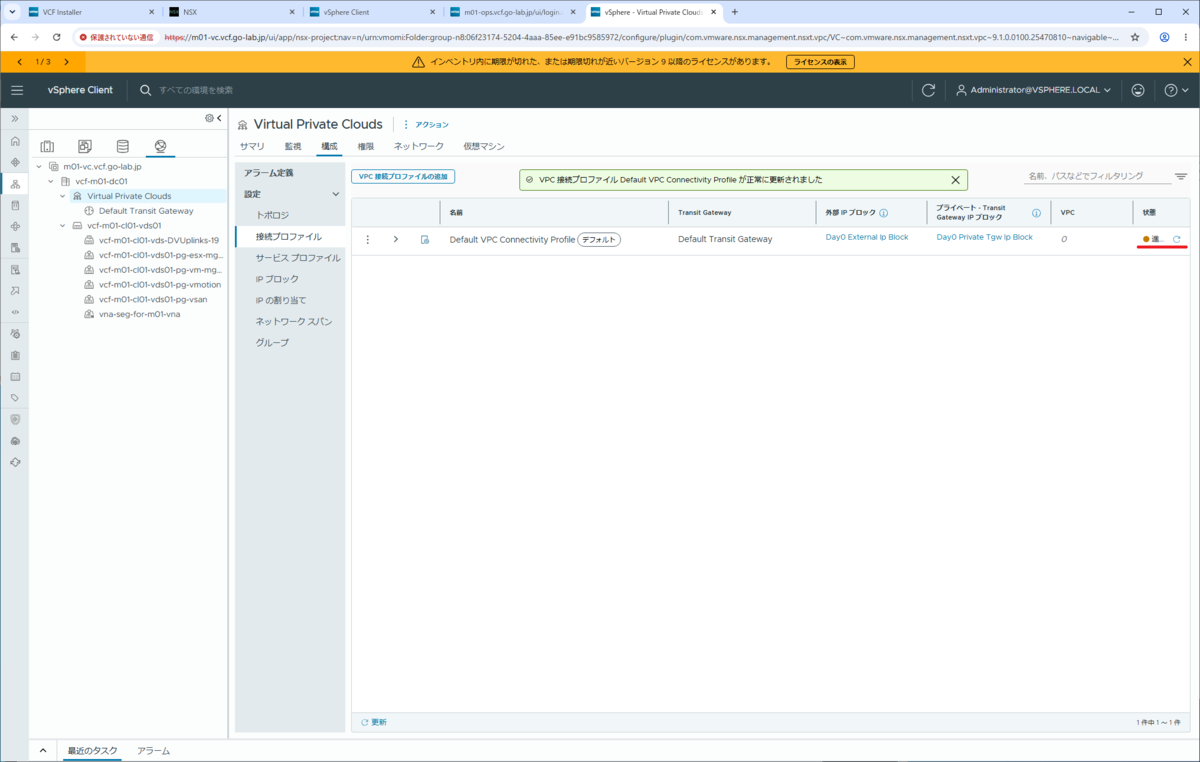

状態が「進行中」になるので、少し待ってから、更新リンクをクリックします。

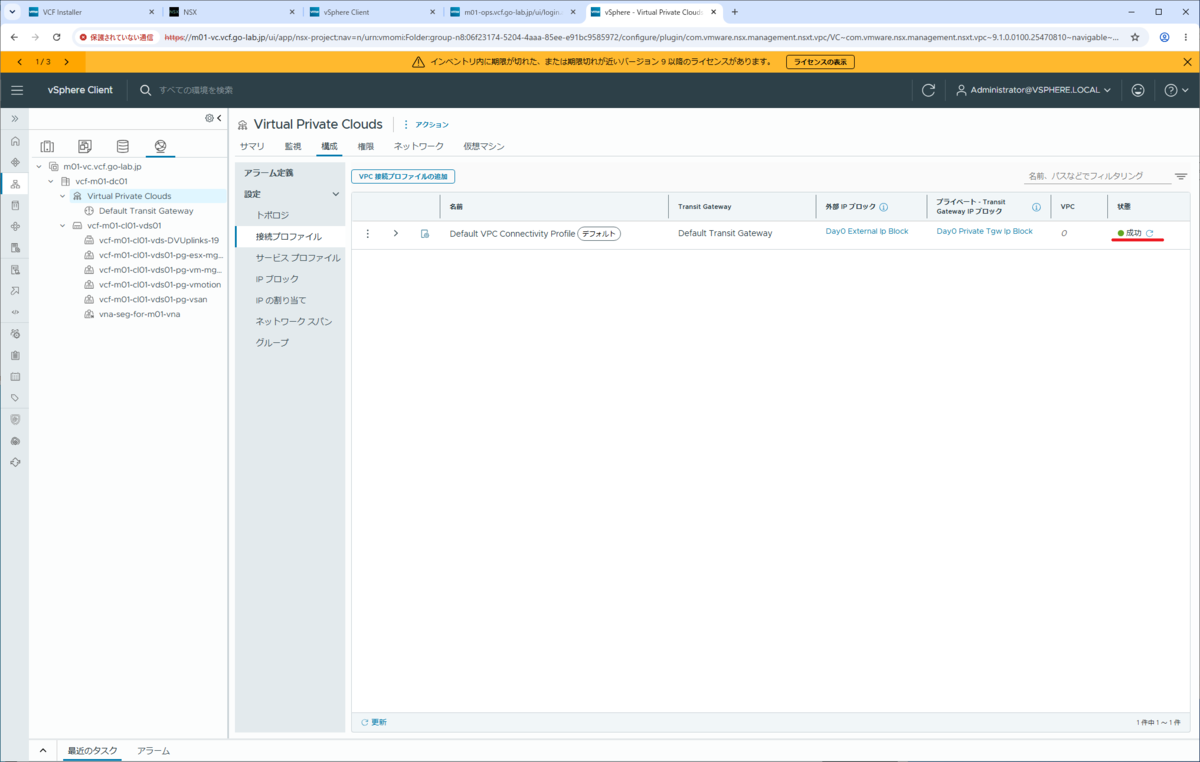

状態が「成功」になったことを確認します。これで、VPC 接続プロファイルが、スーパーバイザーの有効化で選択可能になります。
つづく。
