VMware Cloud Foundation（VCF）9.1 の管理ドメインで、VPC を使用するスーパーバイザーを有効化してみます。
前回はこちら。
今回の内容です。
1. vSAN 健全性 アラートの抑止
スーパーバイザーを有効化する際に、「vSAN の健全性」のチェックで SCSI コントローラー互換性の警告を検知すると、処理がスタックしてしまうので、事前にアラートを抑止しておきます。なお、この検証環境はネスト構成なのでアラートが検出されていますが、本来は互換性のある SCSI コントローラーが必須です。

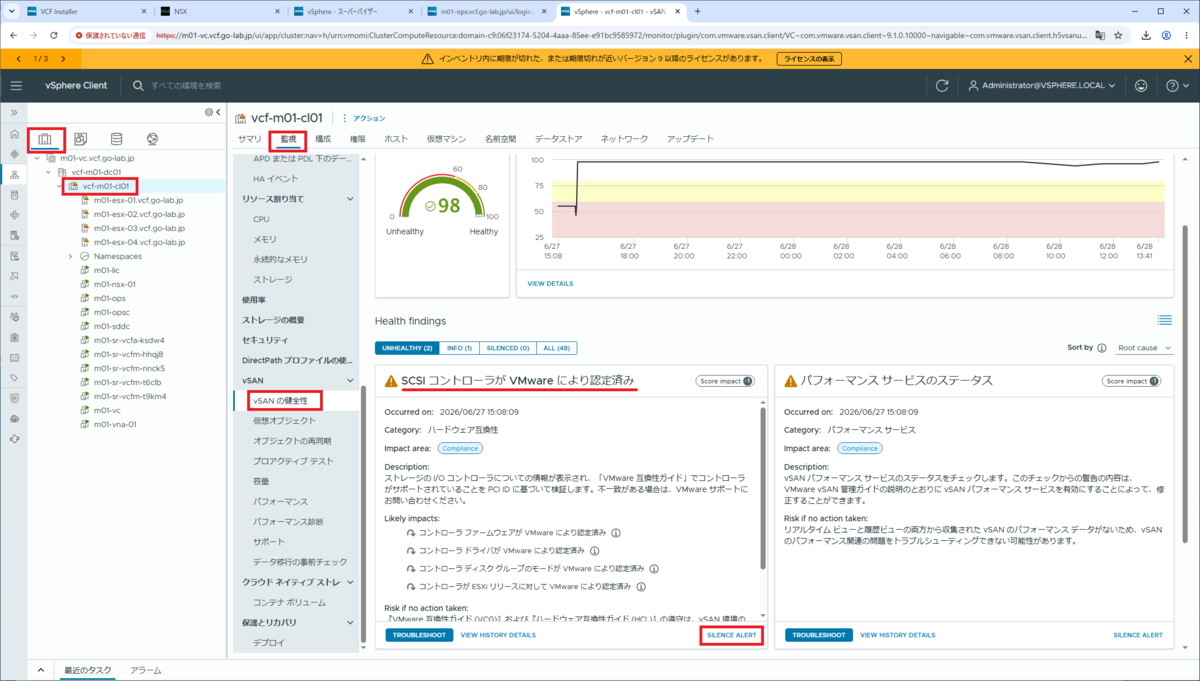

vSphere Client で、クラスタの「監視」タブ →「vSAN 健全性」を開き、「UNHEALTHY」にある「SCSI コントローラが VMware によって認定済み」の「SILENCE ALERT」をクリックします。

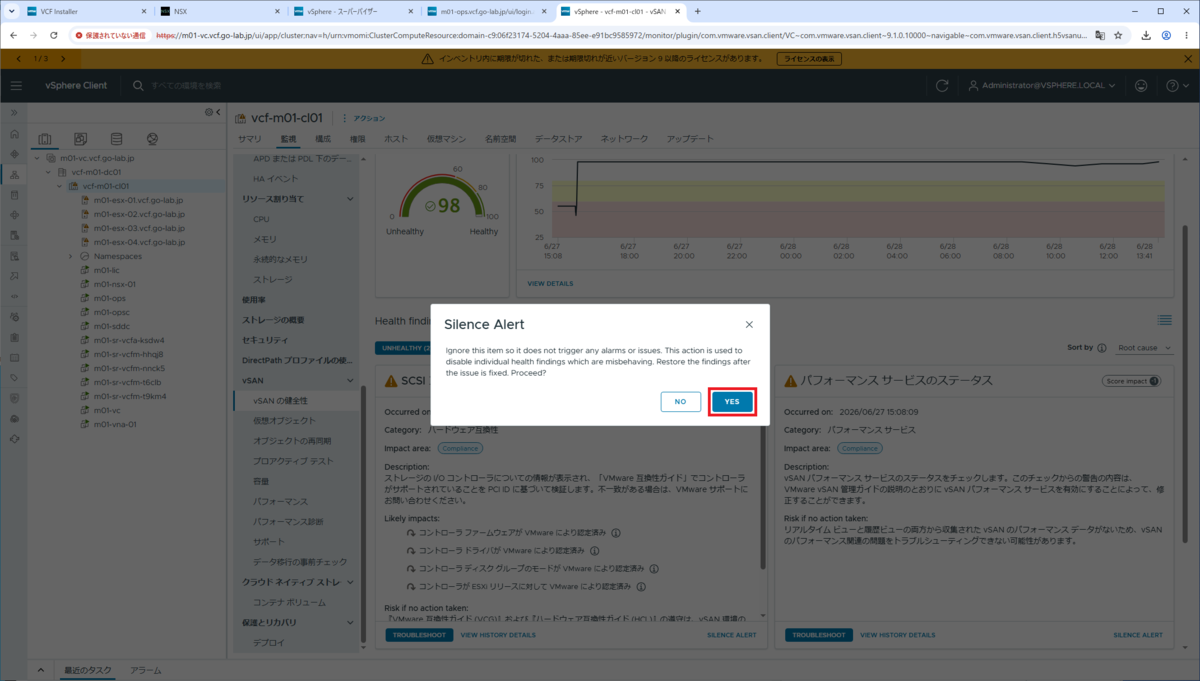

確認画面が表示されるので、「YES」をクリックします。

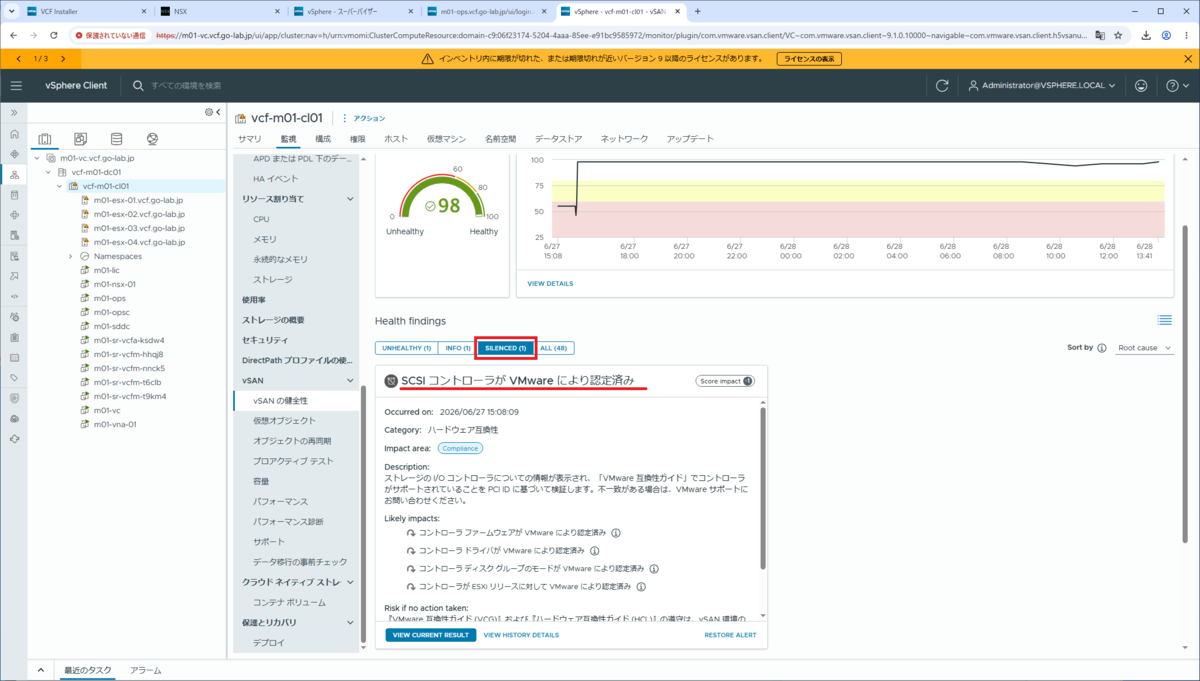

「SILENCED」を開き、「SCSI コントローラが VMware によって認定済み」が移動されたことを確認します。
2. スーパーバイザーの有効化

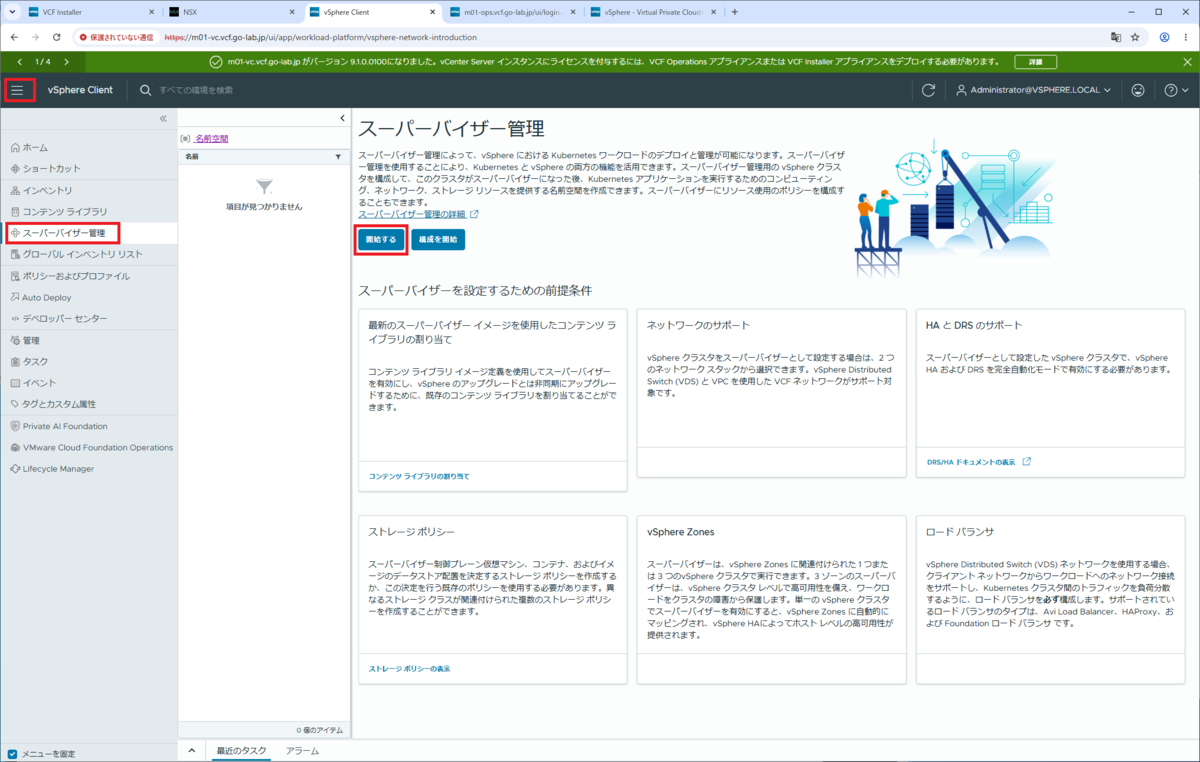

vSphere Client で、「スーパーバイザー管理」を開き、「開始する」をクリックします。

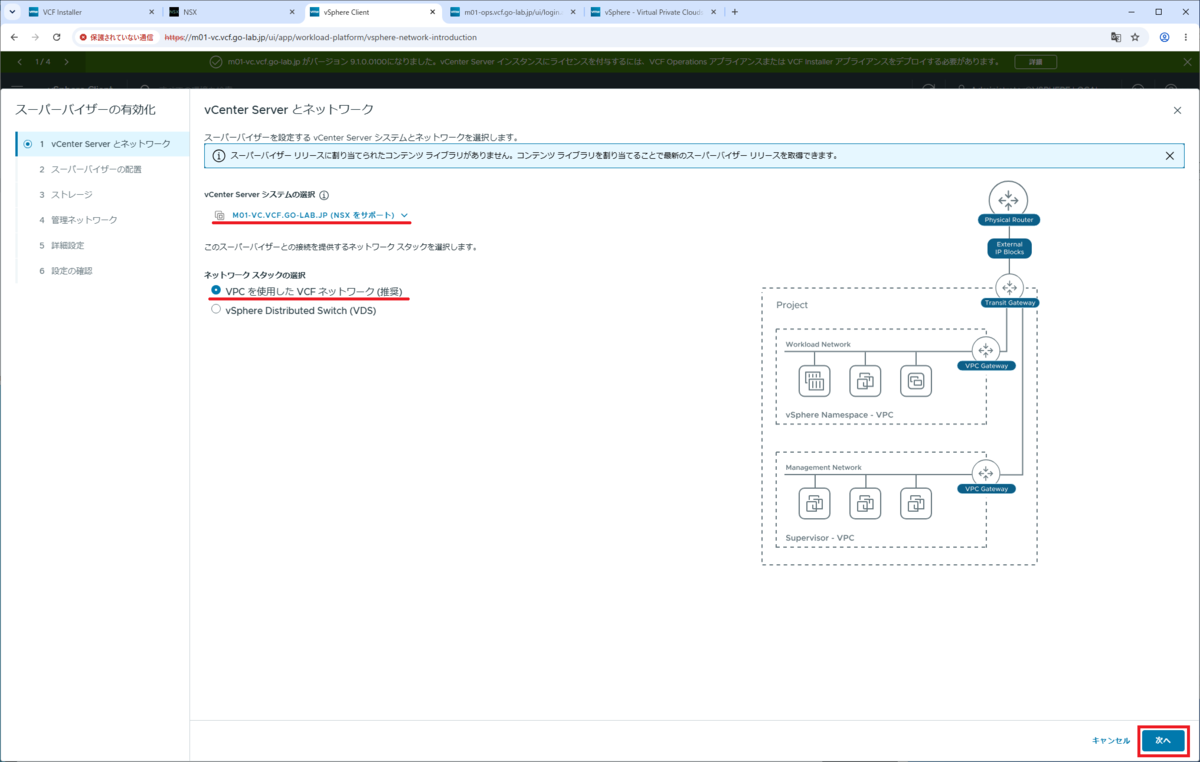

vCenter とネットワーク スタックを選択して、「次へ」をクリックします。
- vCenter Server システムの選択：M01-VC.VCF.GO-LAB.JP（管理ドメインの vCenter）
- ネットワーク スタックの選択：VPC を使用した VCF ネットワーク

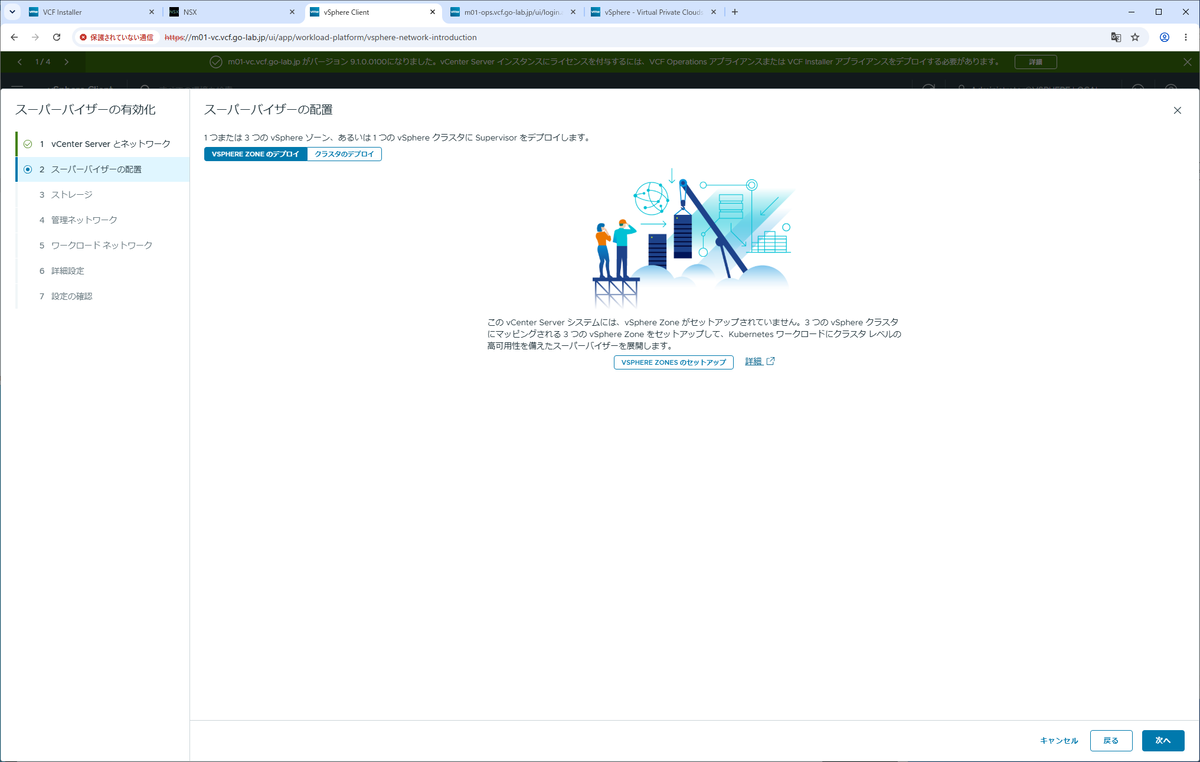

「スーパーバイザーの配置」画面が表示されます。

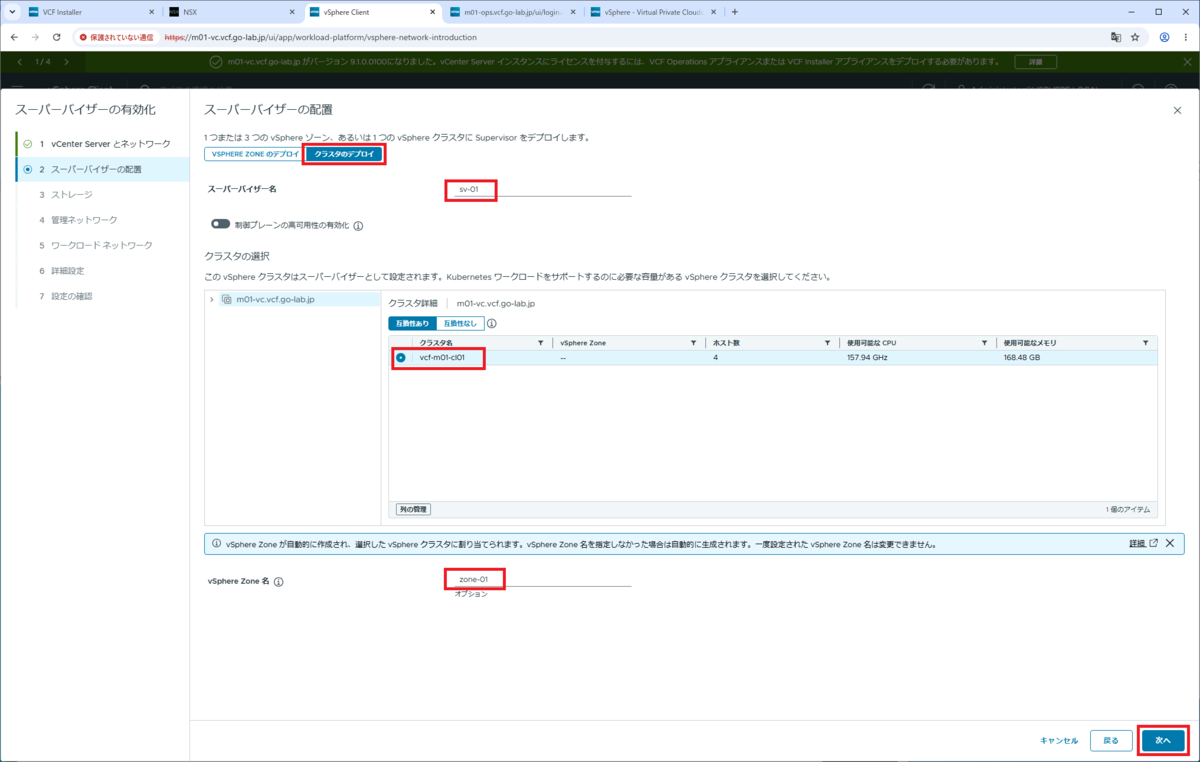

「クラスタのデプロイ」を選択して、パラメータを入力して「次へ」をクリックします。
- スーパーバイザー名：sv-01
- 制御プレーンの高可用性の有効化：無効のまま（デフォルト）
- クラスタの選択：vcf-m01-cl01
- vSphere Zone 名：zone-01

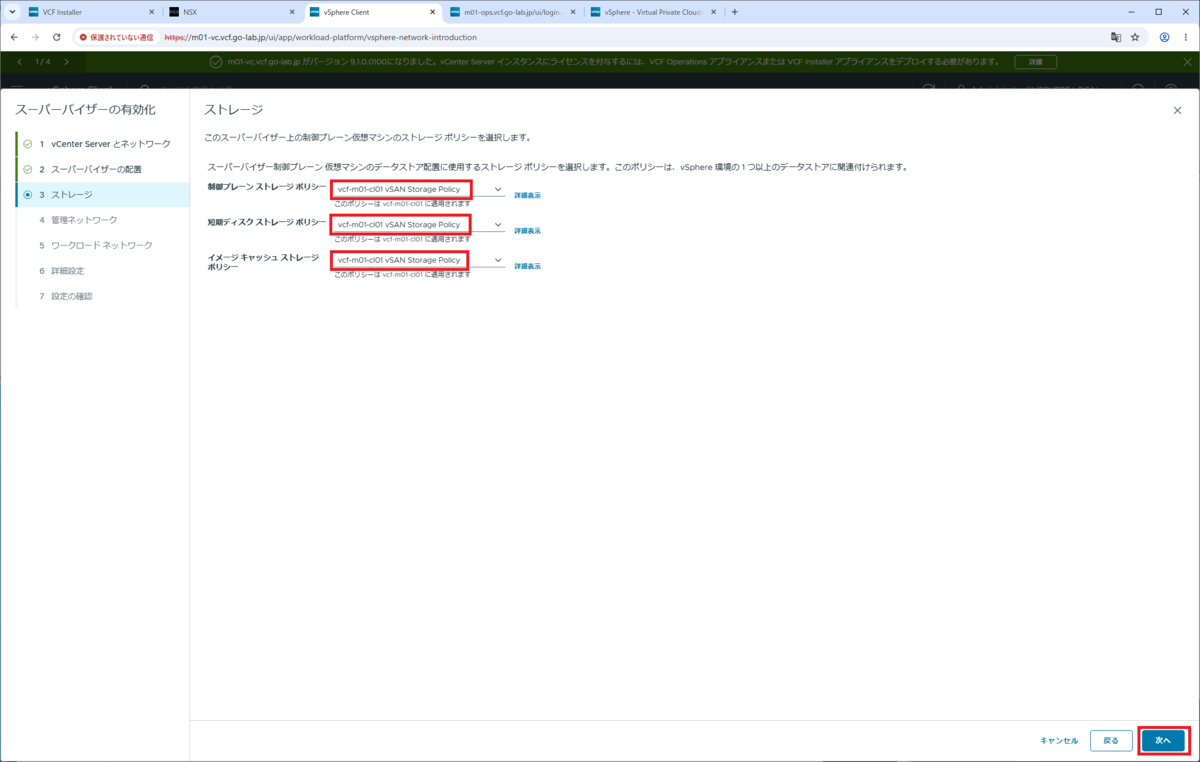

ストレージ ポリシーを選択して、「次へ」をクリックします。
- 制御プレーン ストレージ ポリシー：vcf-m01-cl01 vSAN Storage Policy
- 短期ディスク ストレージ ポリシー：vcf-m01-cl01 vSAN Storage Policy
- イメージ キャッシュ ストレージ ポリシー：vcf-m01-cl01 vSAN Storage Policy

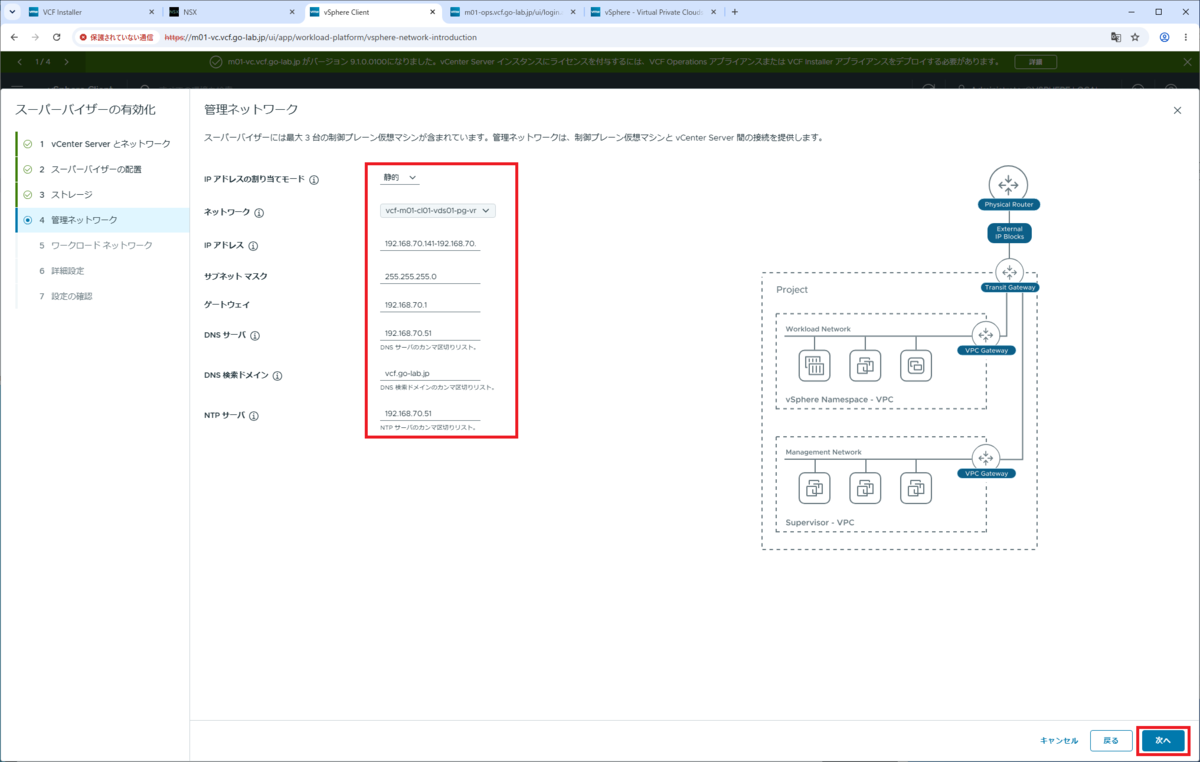

管理ネットワークのパラメータを入力して、「次へ」をクリックします。
- IP アドレスの割り当てモード：静的
- ネットワーク：vcf-m01-cl01-vds01-pg-vm-mgmt
- IP アドレス：192.168.70.141-192.168.70.145
- サブネット マスク：255.255.255.0
- ゲートウェイ：192.168.70.1
- DNS サーバ：192.168.70.51
- DNS 検索ドメイン：vcf.go-lab.jp
- NTP サーバ：192.168.70.51

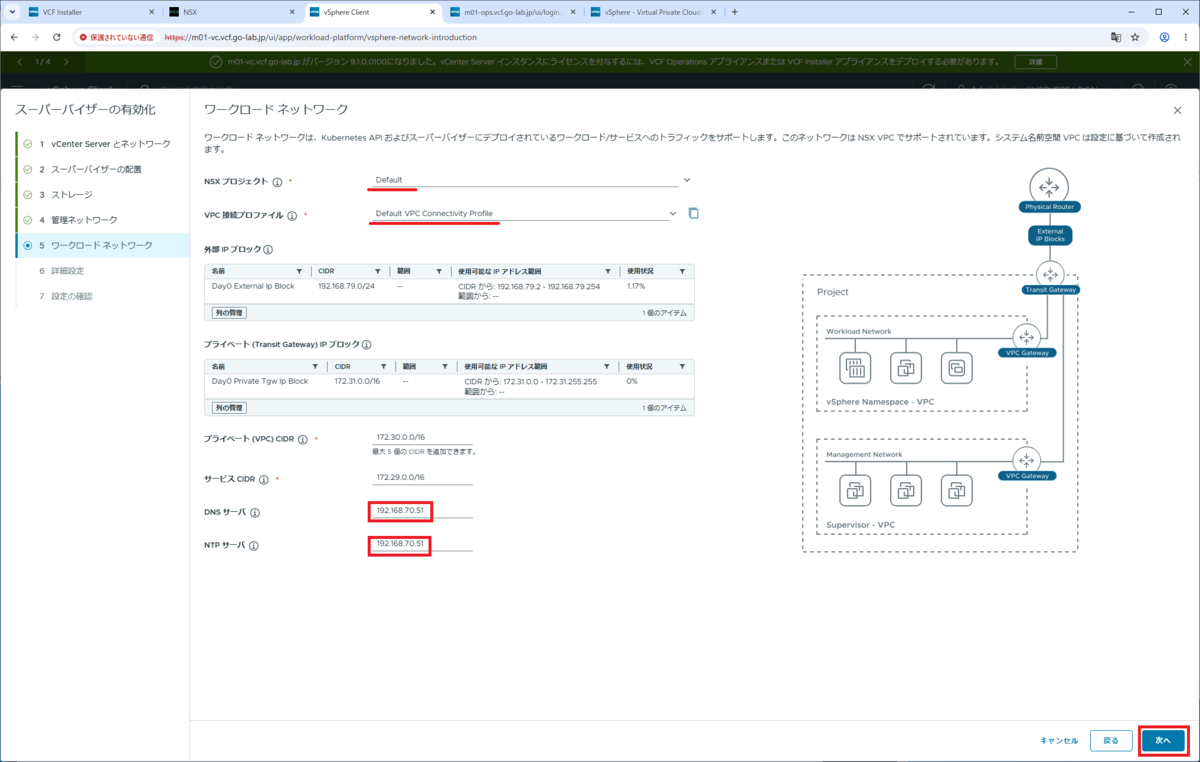

ワークロード ネットワークのパラメータを入力して、「次へ」をクリックします。
- NSX プロジェクト：Default（デフォルト）
- VPC 接続プロファイル：Default VPC Connectivity Profile（デフォルト）
- プライベート (VPC) CIDR：172.30.0.0/16（デフォルト）
- サービス CIDR：172.29.0.0.0/16（デフォルト）
- DNS サーバー：192.168.70.51
- NTP サーバー：192.168.70.51

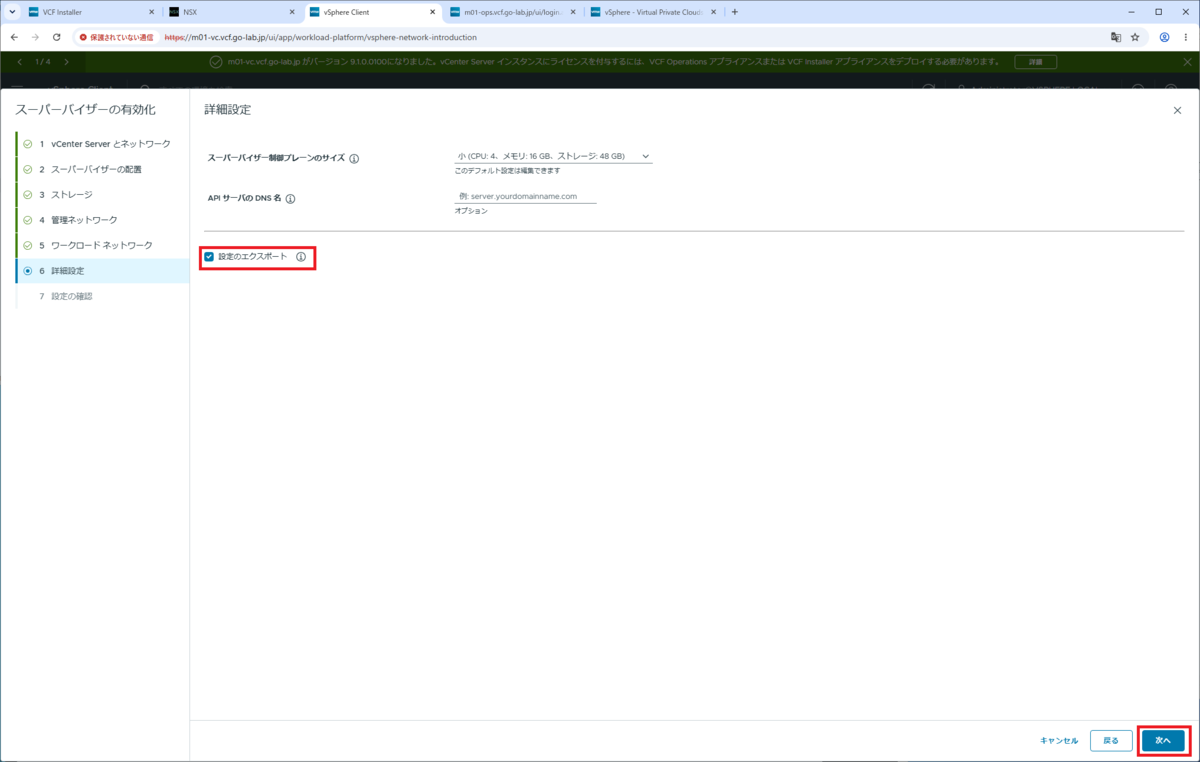

詳細設定では、スーパーバイザー制御プレーン仮想マシンのサイズを指定して、「次へ」をクリックします。
- スーパーバイザー制御プレーンのサイズ：小（デフォルトのまま）
- API サーバの DNS 名：空欄のまま
- 設定のエクスポート：ON にする

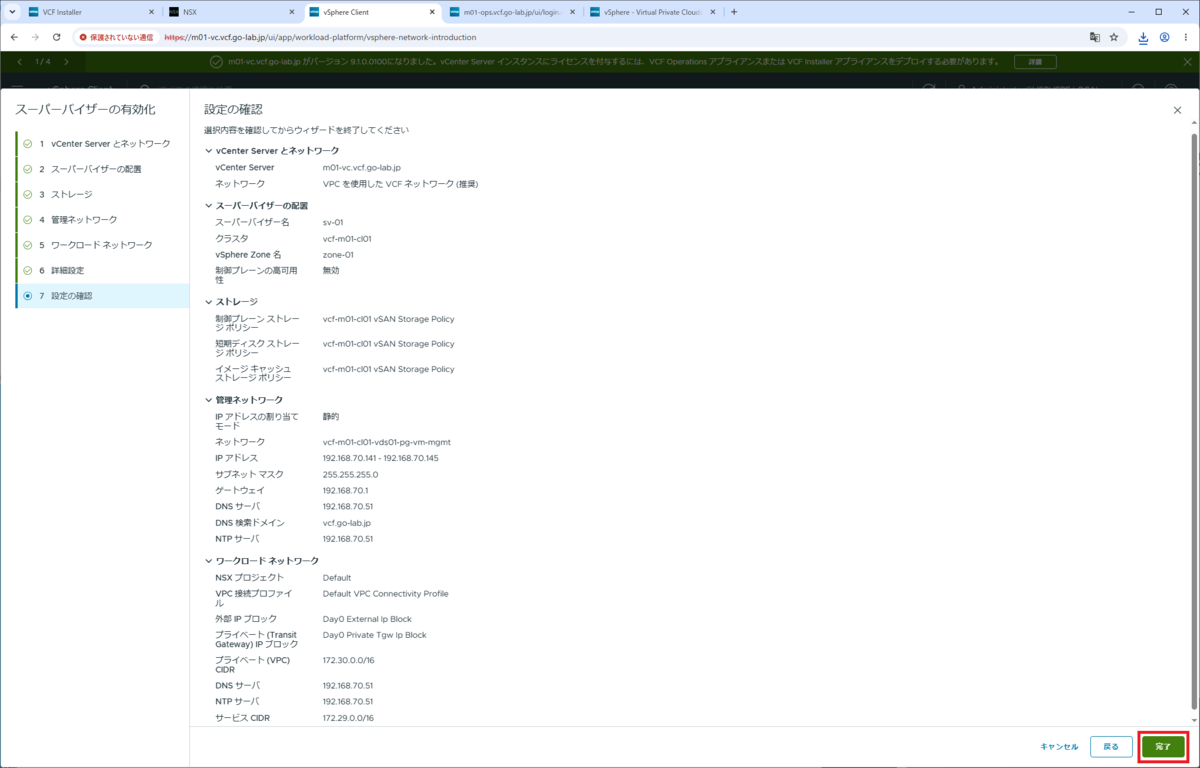

設定を確認して、「完了」をクリックすると処理が開始します。

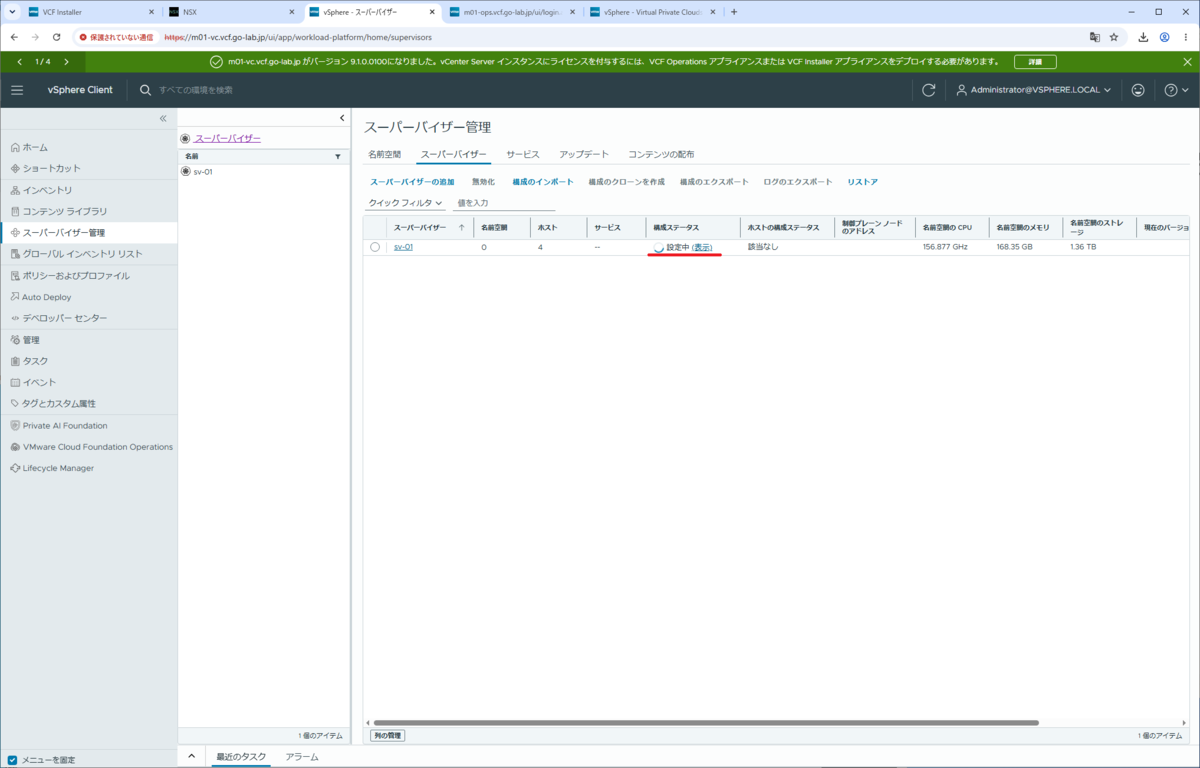

構成ステータスが「設定中」になるので、しばらく待ちます。

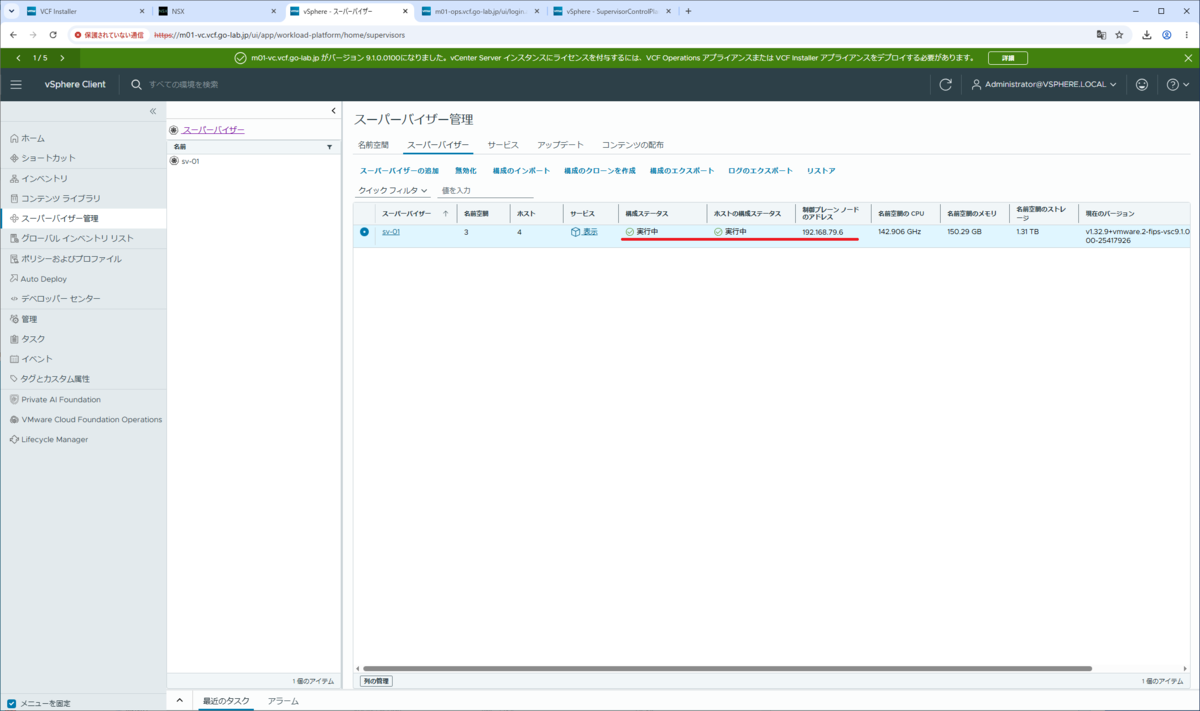

スーパーバイザーの有効化が完了すると、下記のように「構成ステータス」と「ホストの構成ステータス」が、「実行中」になります。
「制御プレーン ノードの IP アドレス」には、有効化処理中は管理ネットワークのアドレスが表示されますが、完了時点では外部 IP ブロックのアドレスが表示されます。
- 制御プレーン ノードの IP アドレス：192.168.79.6
3. 有効化したスーパーバイザーの様子

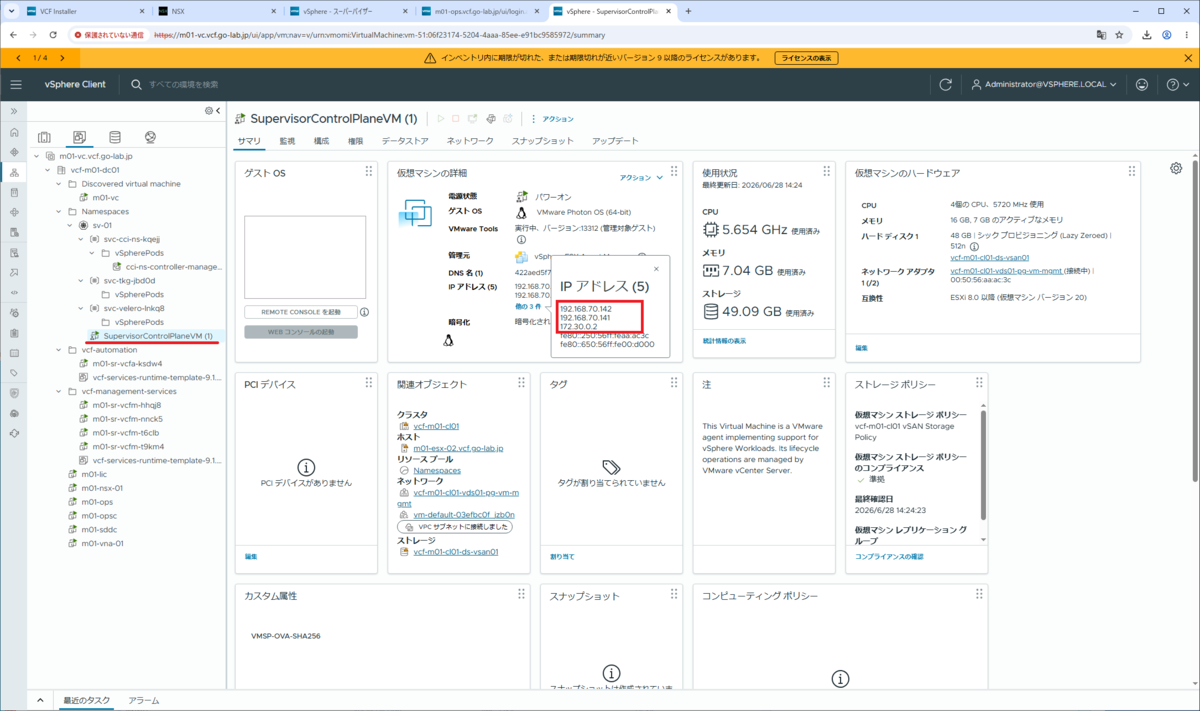

vSphere Client でインベントリを確認すると、スーパーバイザー制御プレーンの仮想マシンが展開され、パワーオンされています。
- 仮想マシン名：SupervisorControlPlaneVM (1)
- IP アドレス：管理ネットワークから2つ、プライベート（VPC サブネットの）CIDR から2つが設定されます。

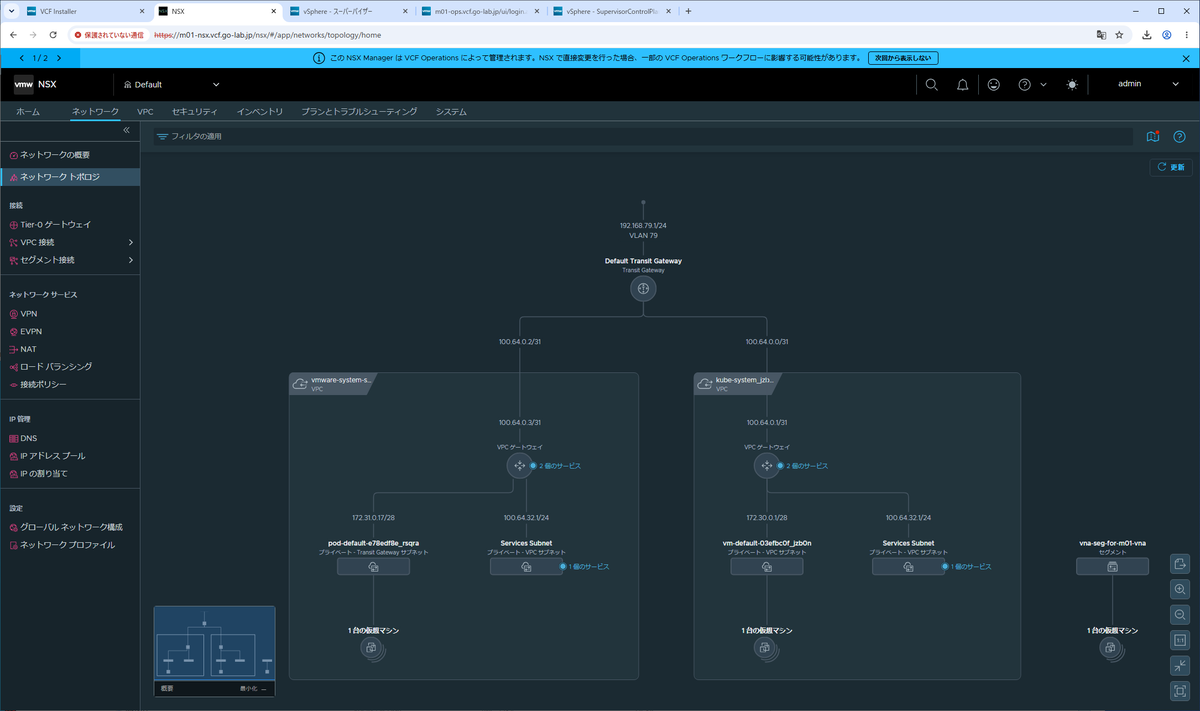

VPC や VPC サブネットが自動作成され、NSX のネットワーク トポロジ―は下記のようになります。

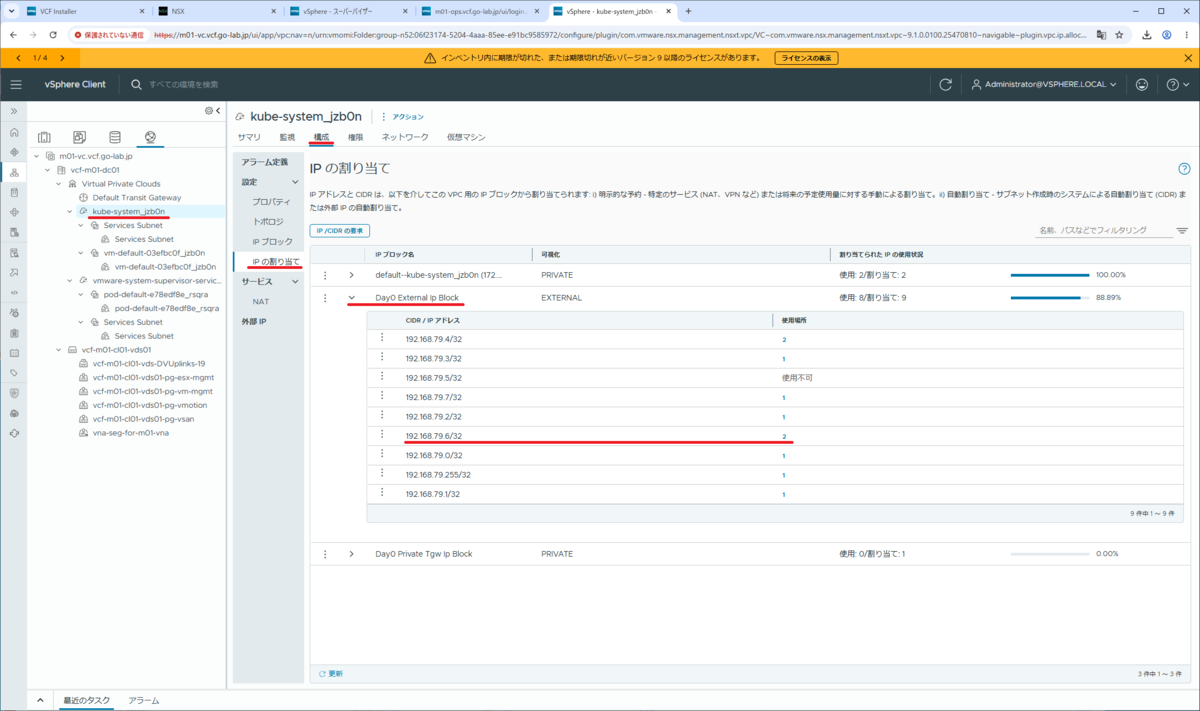

「kube-system_～」という VPC の「IP の割り当て」を確認すると、外部 IP ブロック（Day0 External Ip Block）から「192.168.79.6」が割り当てられています。
「使用場所」列にある「2」をクリックします。

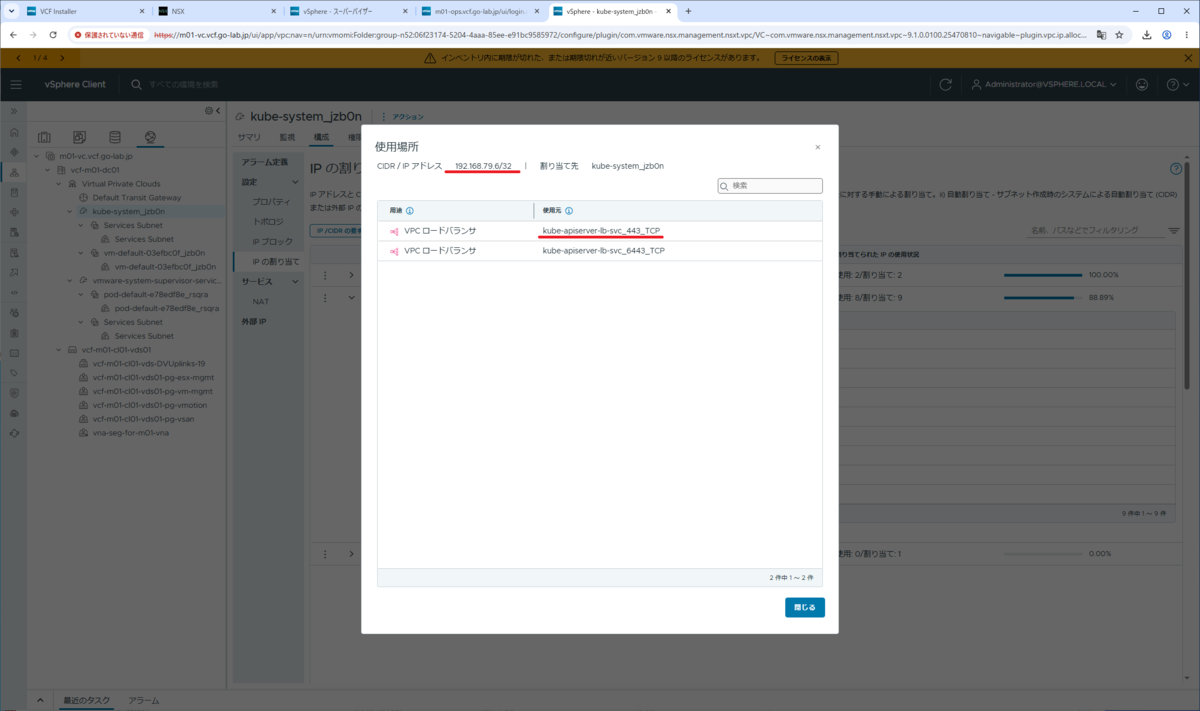

「192.168.79.6」が、VPC ロード バランサ（TCP 443）で使用されていることがわかります。
Web ブラウザから、スーパーバイザー制御プレーンの、VPC ロードバランサの IP アドレスにアクセスしています。
- 192.168.79.6

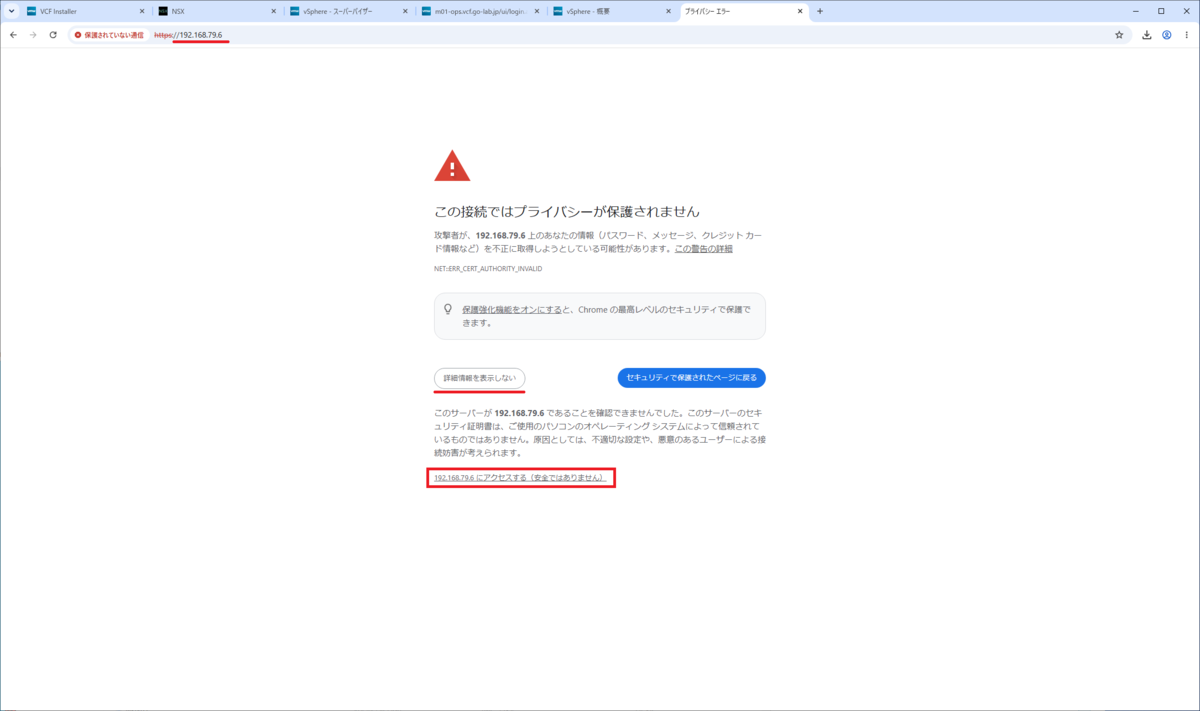

ここでも、証明書のエラーは、無視して進みます。

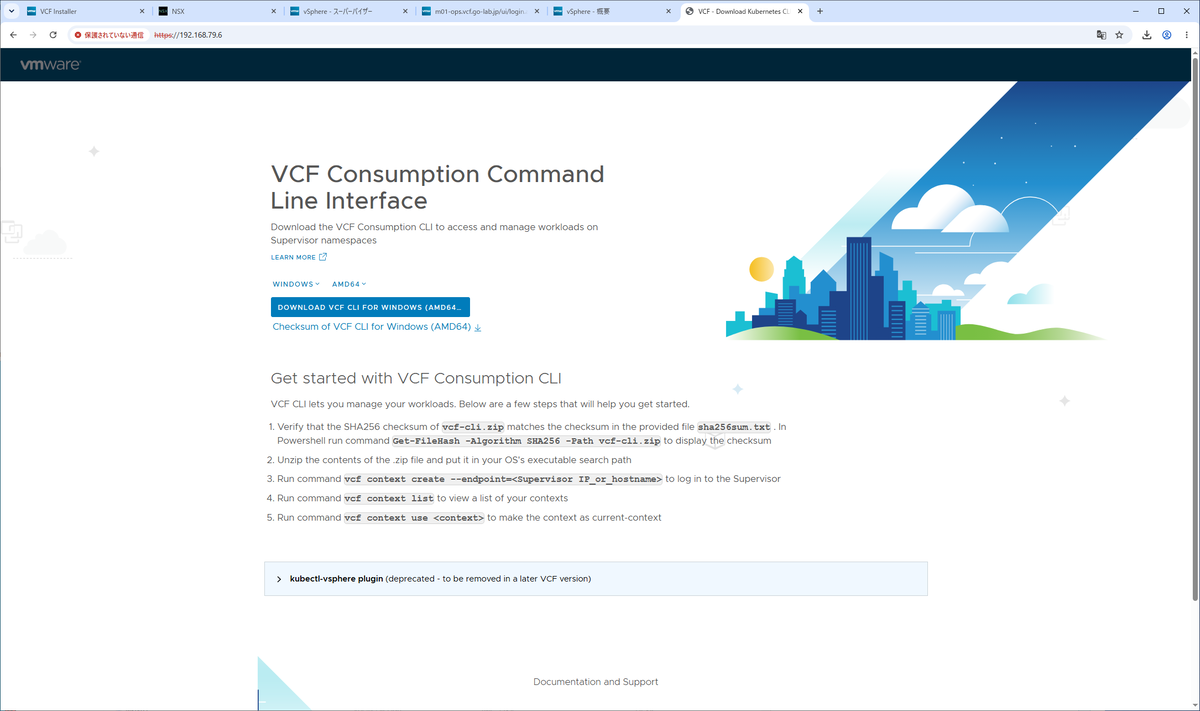

スーパーバイザー制御プレーンの提供する、Web ページが表示できました。
