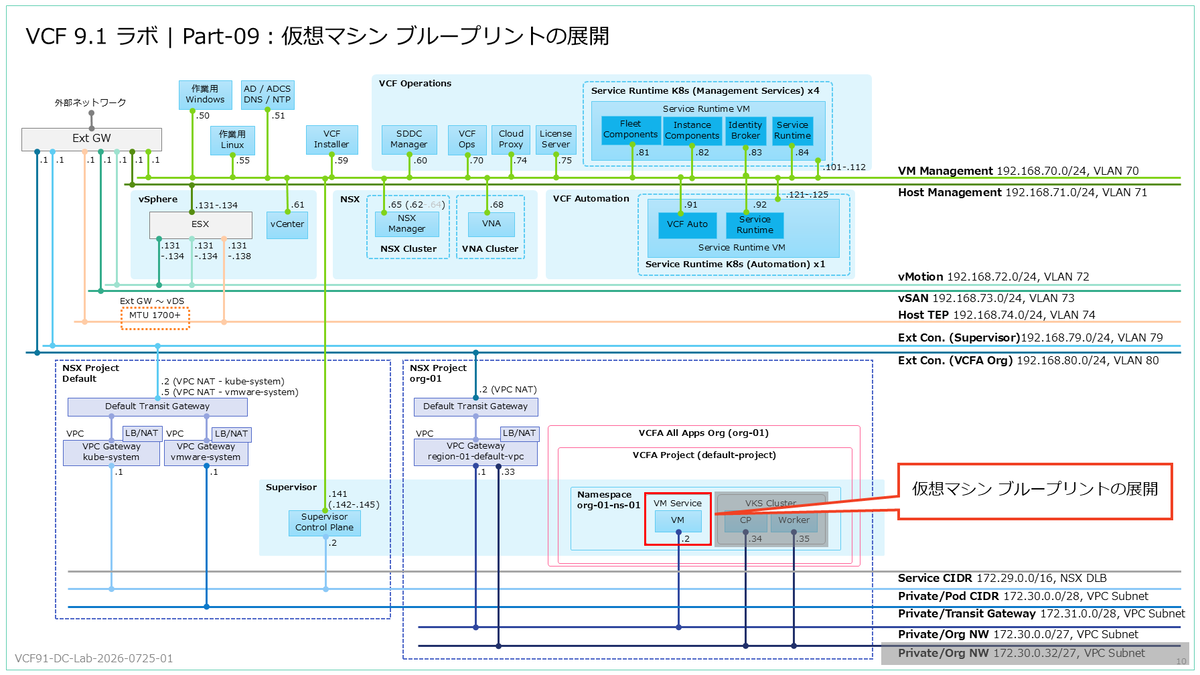

VMware Cloud Foundation（VCF）9.1 の VCF Automation（VCFA）で、仮想マシンのブループリントを展開してみます。
前回はこちら。
今回の内容です。
- 1. ライブラリの作成
- 2. 仮想マシン イメージのアップロード
- 3. YAML ファイルの用意
- 4. ブループリントのインポート
- 5. ブループリントの展開
- 6. 展開された仮想マシンの様子
- 仮想マシンの削除
1. ライブラリの作成

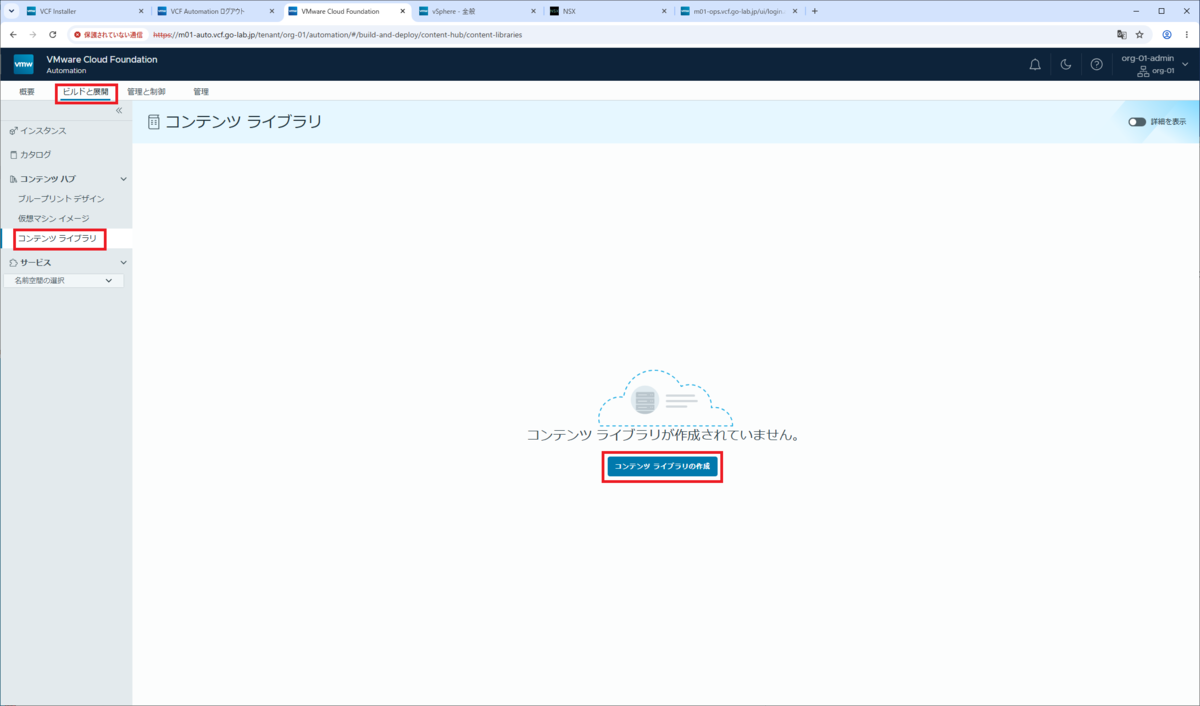

VCFA の組織ポータルで、「ビルドと展開」→「コンテンツ ハブ」→「コンテンツ ライブラリ」を開き、「コンテンツ ライブラリの作成」をクリックします。

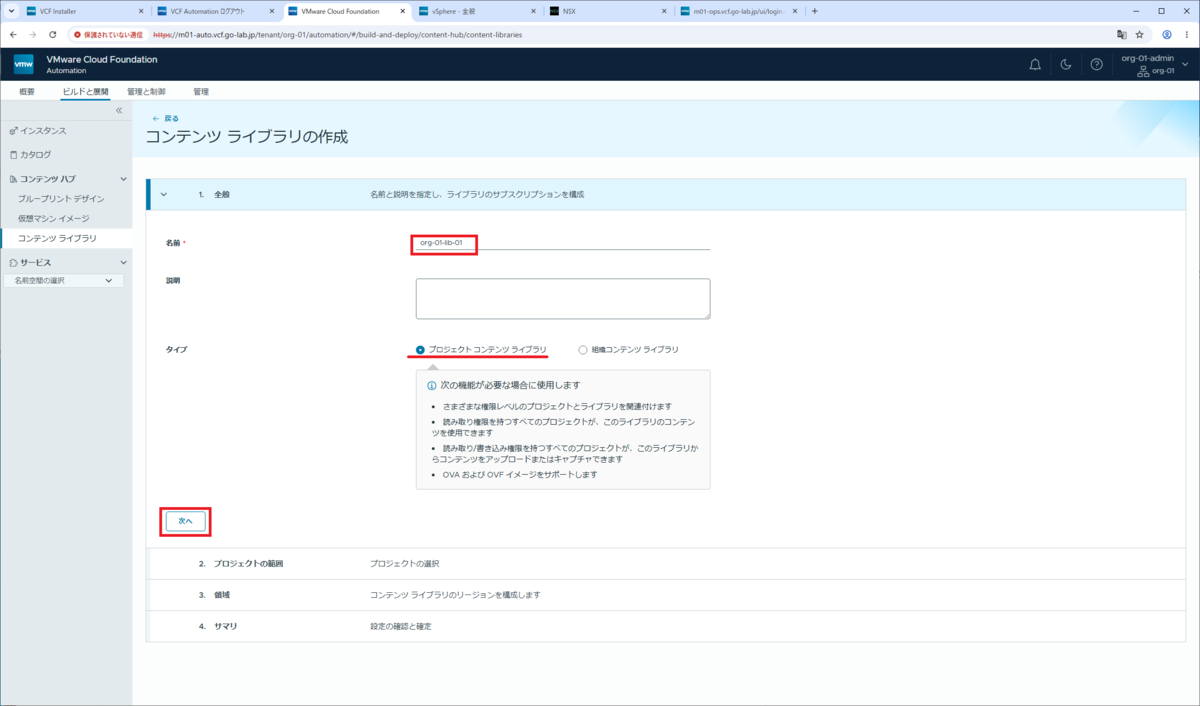

コンテンツ ライブラリのパラメータを入力して、「次へ」をクリックします。
- 名前：org-01-lib-01
- タイプ：プロジェクト コンテンツ ライブラリ

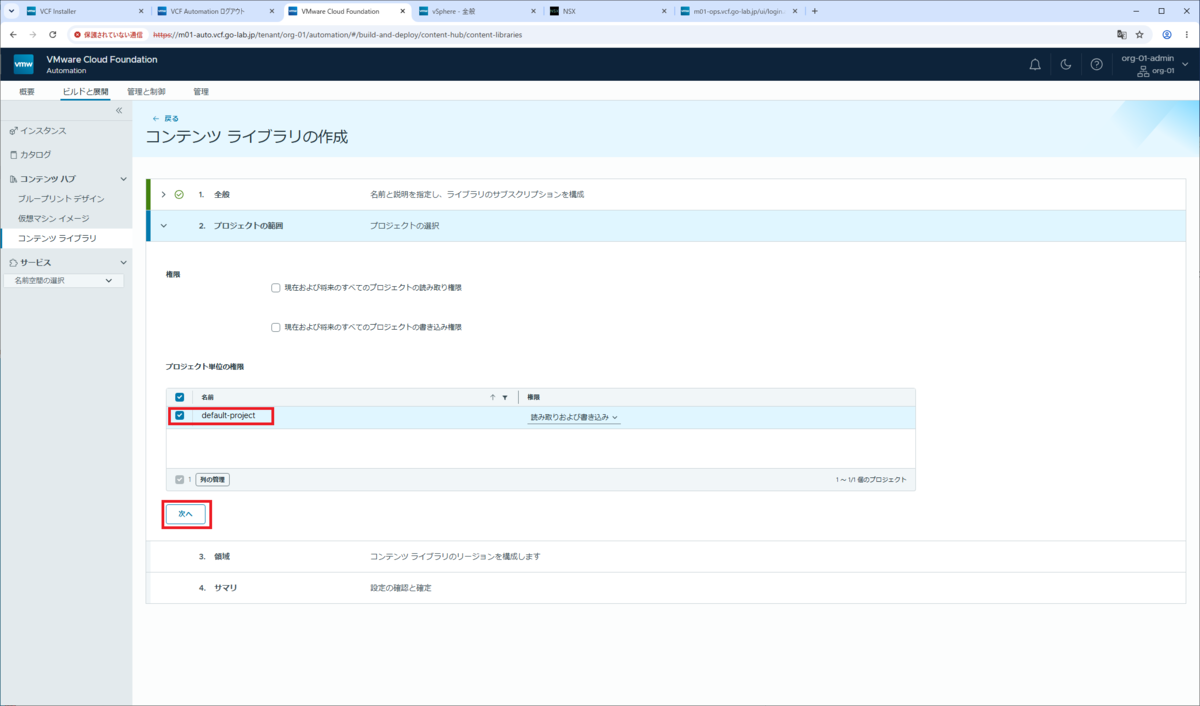

プロジェクトを選択して、「次へ」をクリックします。
- 名前：default-project

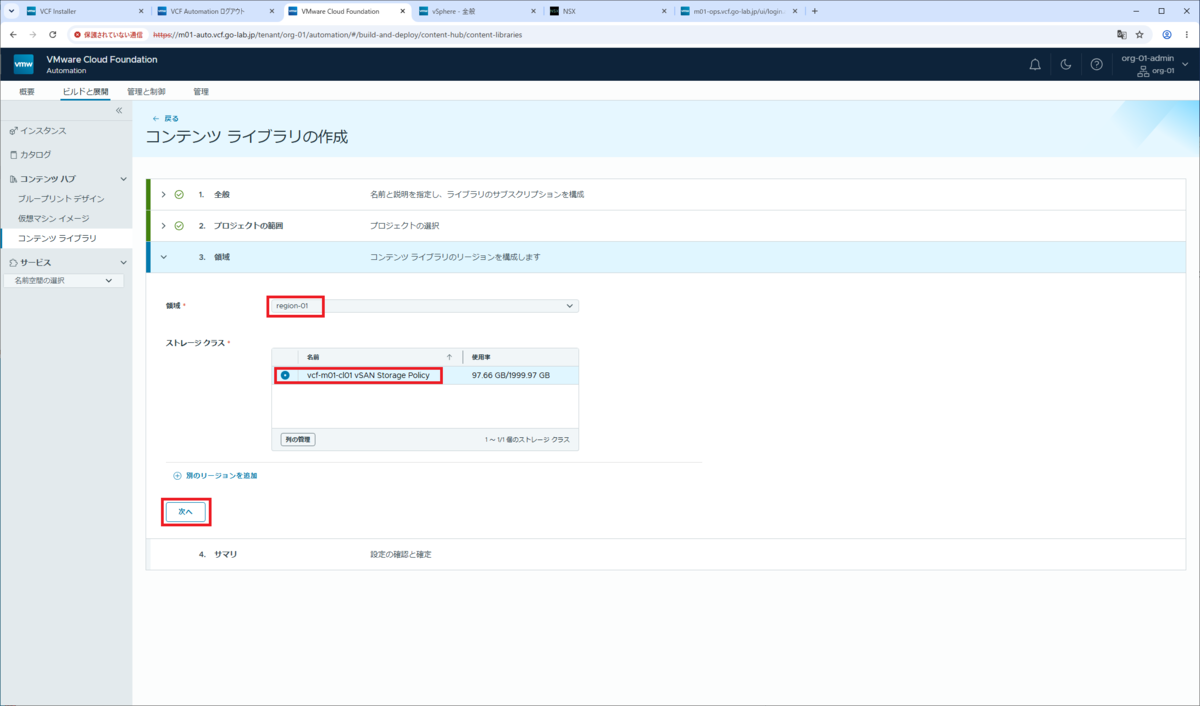

リージョンのパラメータを入力して、「次へ」をクリックします。
- 領域：region-01
- ストレージ クラス：vcf-m01-cl01 vSAN Storage Policy（StorageClass に対応する仮想マシン ストレージ ポリシーを選択）

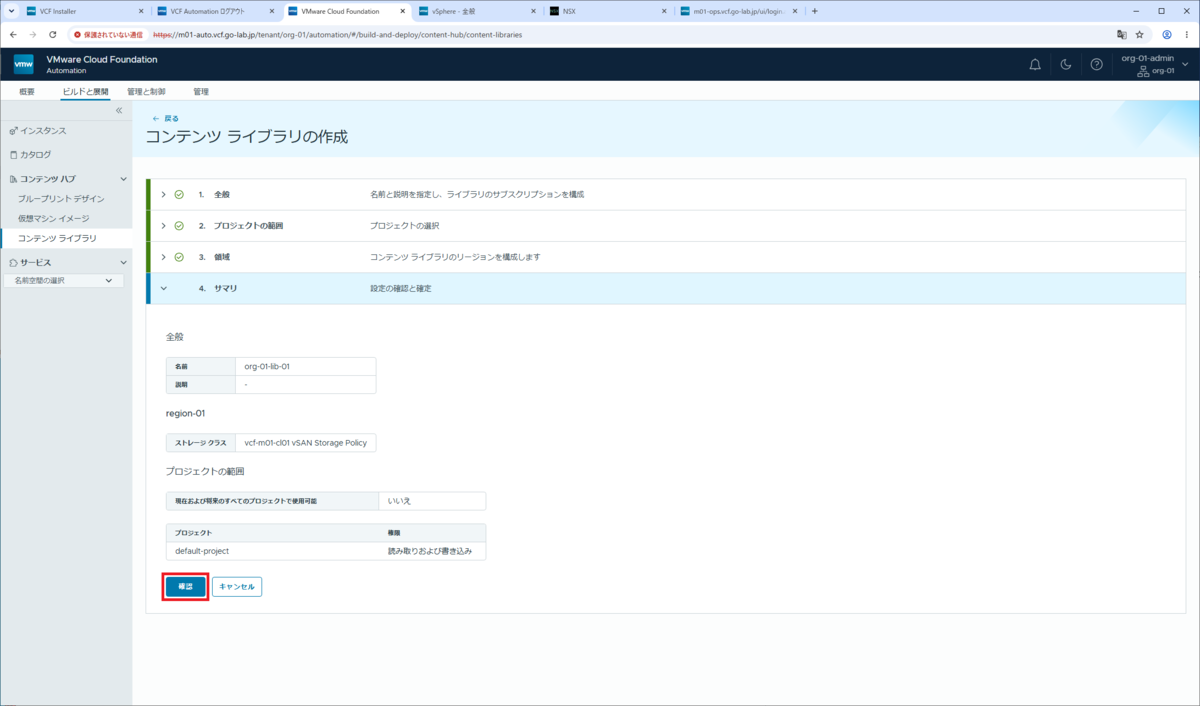

「確認」をクリックします。

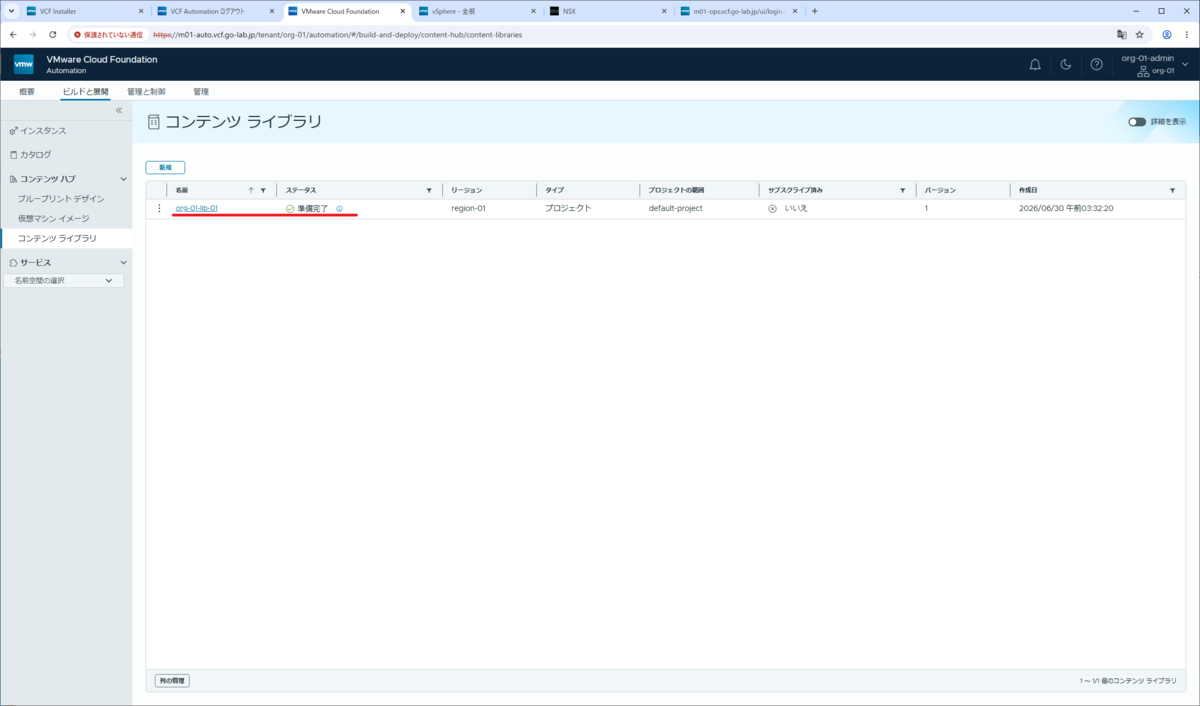

コンテンツ ライブラリが作成され、ステータスが「準備完了」になったことを確認します。
2. 仮想マシン イメージのアップロード

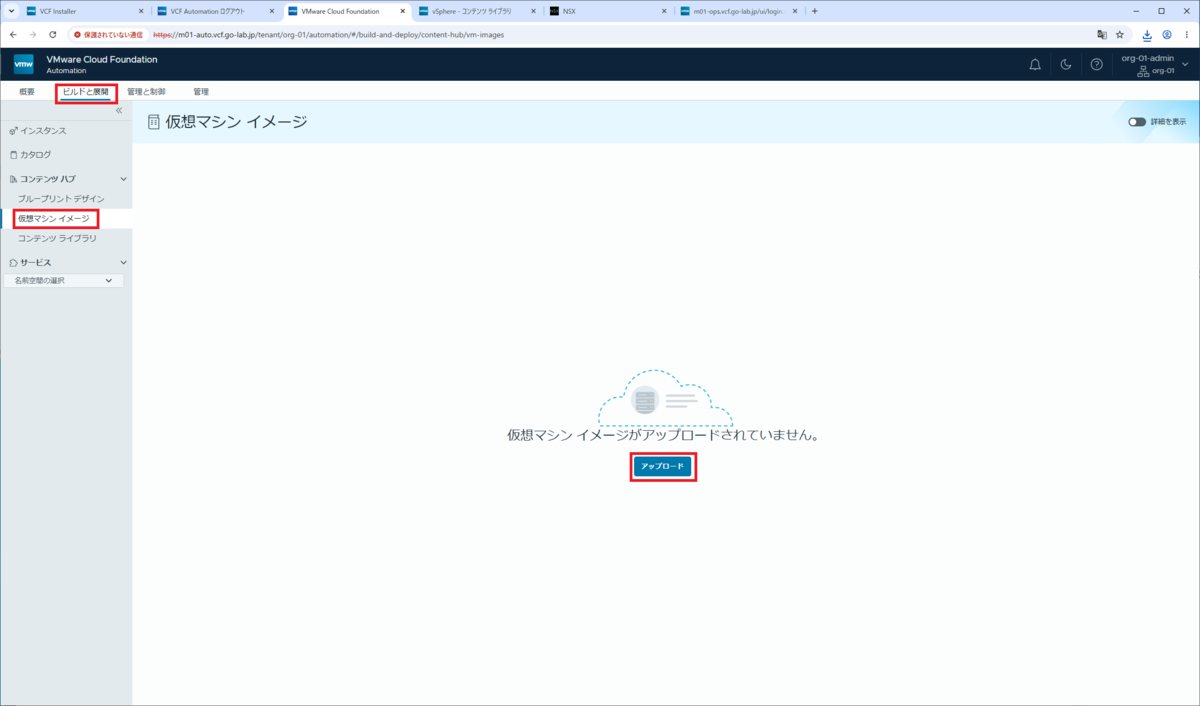

「ビルドと展開」→「コンテンツ ハブ」→「仮想マシン イメージ」を開き、「アップロード」をクリックします。

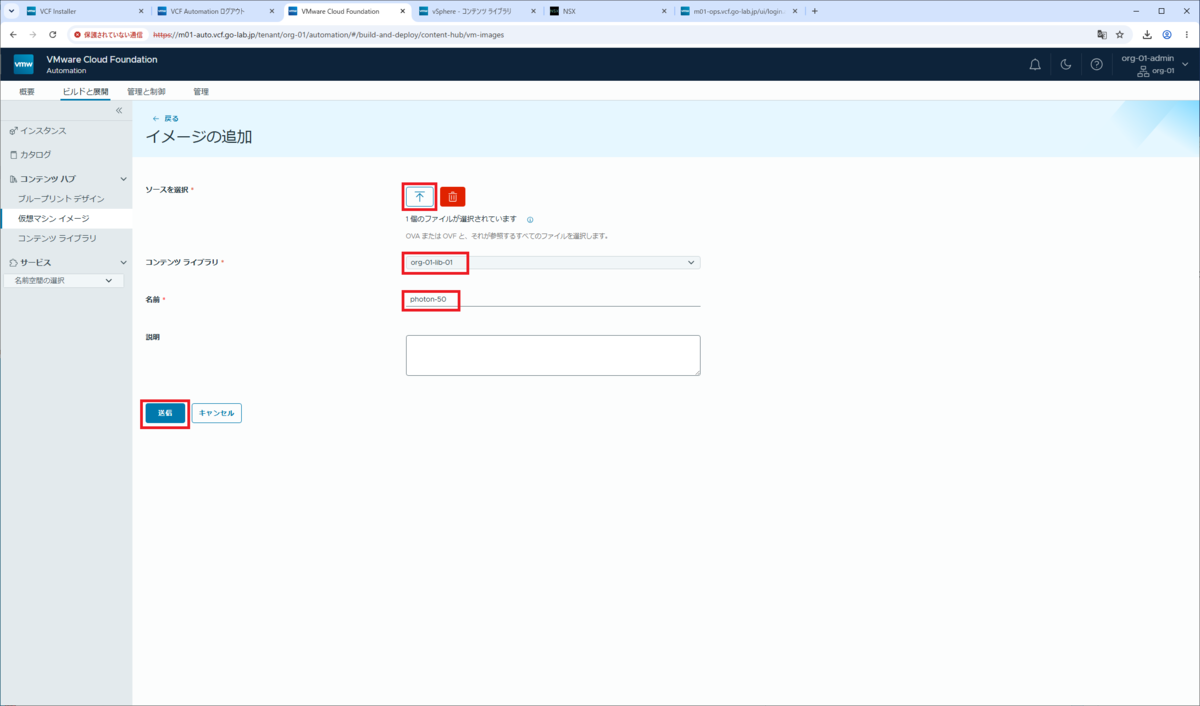

アップロード ボタンをクリックして OVA ファイルを選択し、パラメータを入力して「送信」をクリックします。
- ソースを選択：photon-hw15-5.0-dde71ec57.x86_64.ova
- コンテンツ ライブラリ：org-01-lib-01
- 名前：photon-50
OVA ファイルは、事前に下記からダウンロードしたものを指定します。

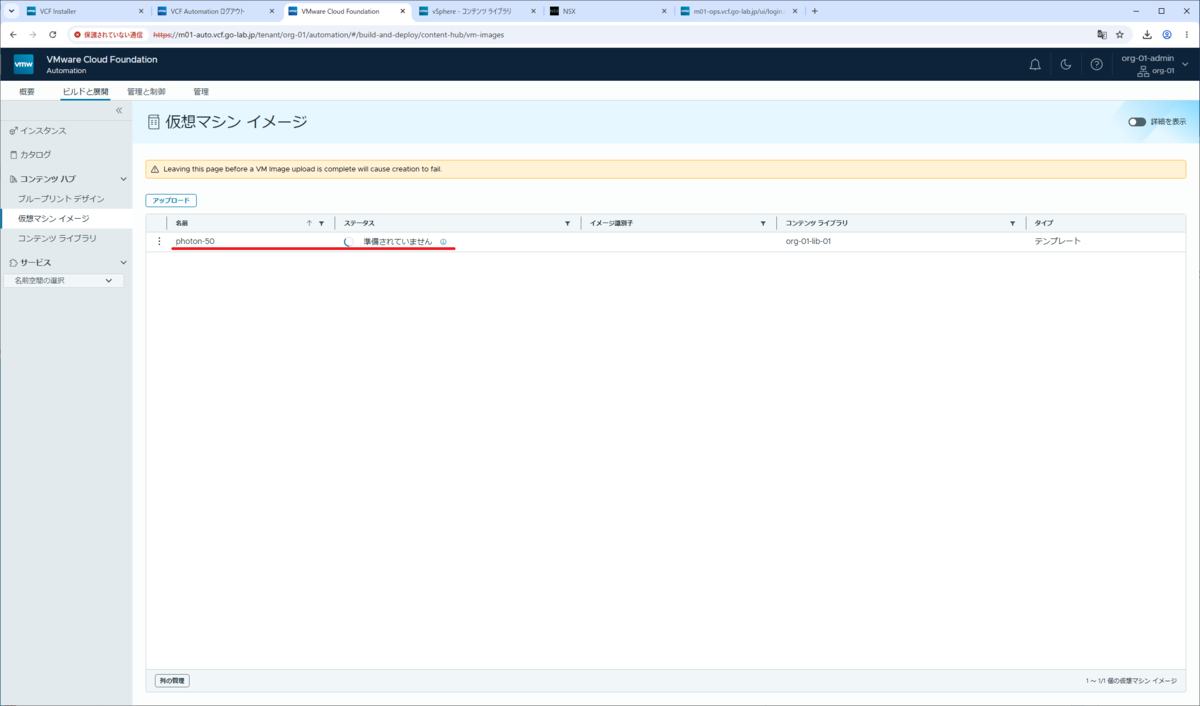

アップロードが完了するまで、ページを移動せず待機します。

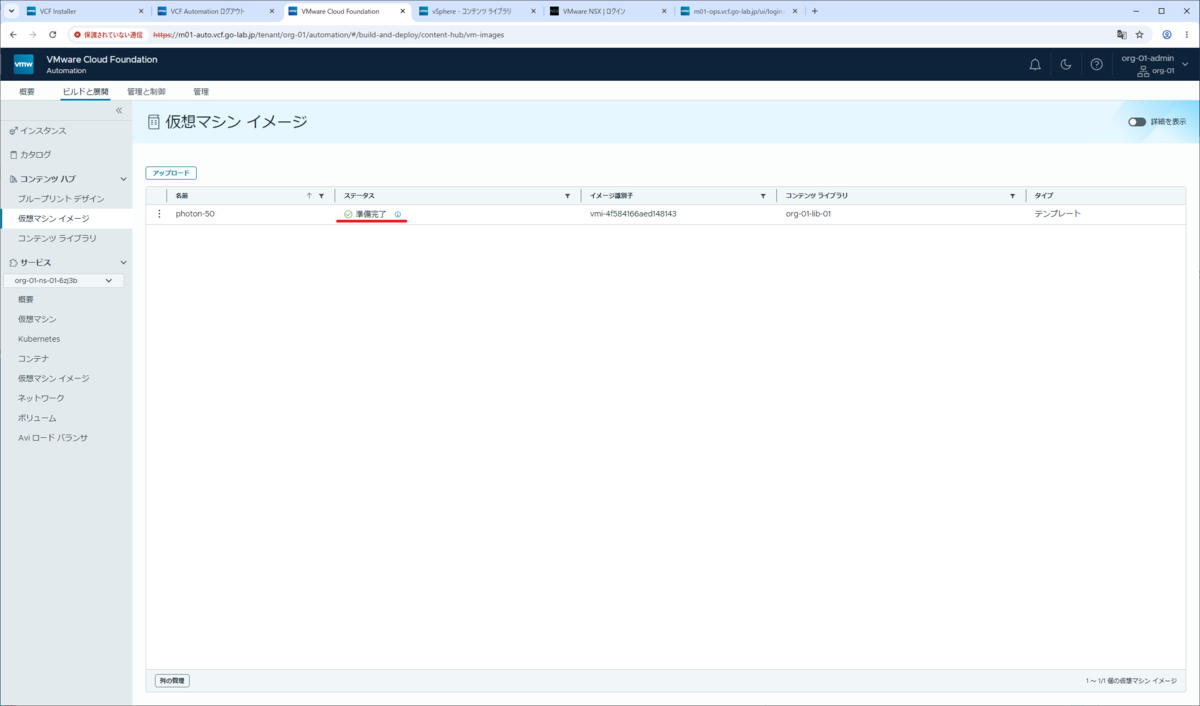

ステータスが「準備完了」になったことを確認します。
3. YAML ファイルの用意
仮想マシン（VirtualMachine）と、LoadBalancer Service を作成するブループリントの YAML ファイルを作成しておきます。
これは、以前の投稿で作成したファイルを編集しています。
vm-bp-01.yaml
- L5：名前空間の名前を指定
- L7-11：展開先として、既存の名前空間を指定
- L12-22：OS ユーザー パスワードの Secret を作成
- L22：OS ユーザーのパスワード ハッシュ（VMware1!）
- L31：仮想マシンの命名規則を指定
- L36：仮想マシン イメージの名前を指定
- L38：StorageClass を指定（仮想マシン ストレージ ポリシー名ではなく）
- L23-55：仮想マシンを作成
- L46：OS ユーザー（demo）を作成
- L56-73：仮想マシンに SSH 接続する Service を作成
4. ブループリントのインポート

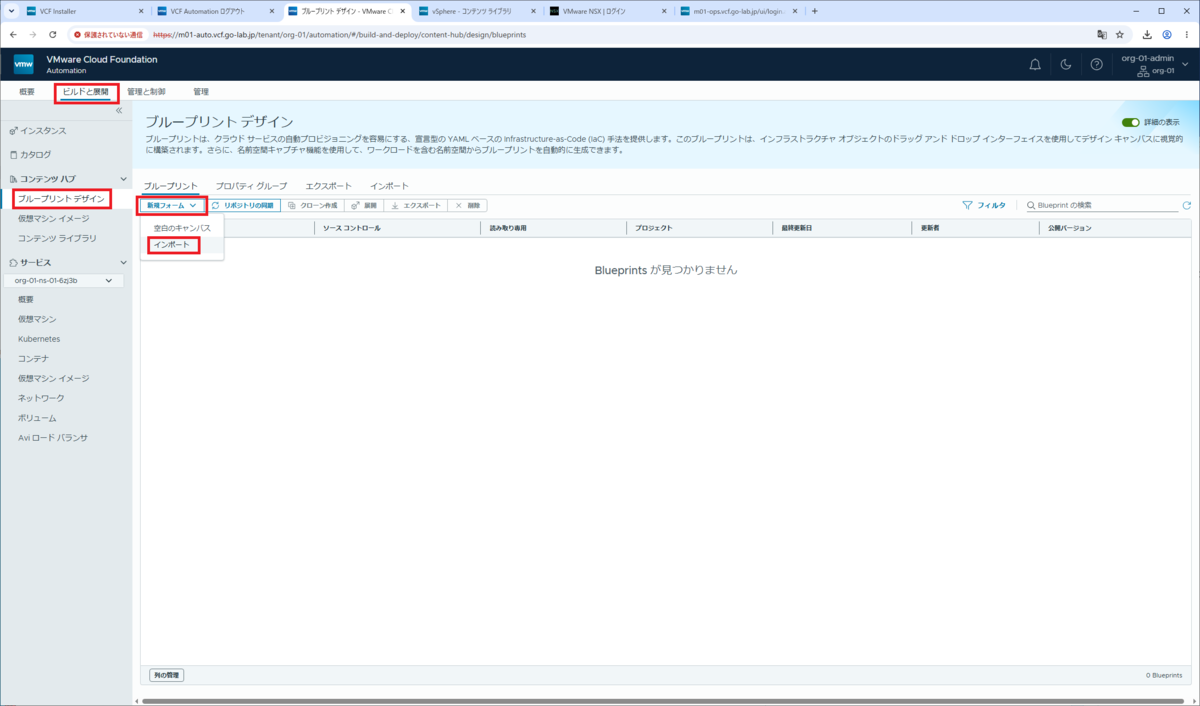

「ビルドと展開」→「コンテンツ ハブ」→「ブループリント デザイン」を開き、「ブループリント」タブで「新規フォーム」→「インポート」をクリックします。

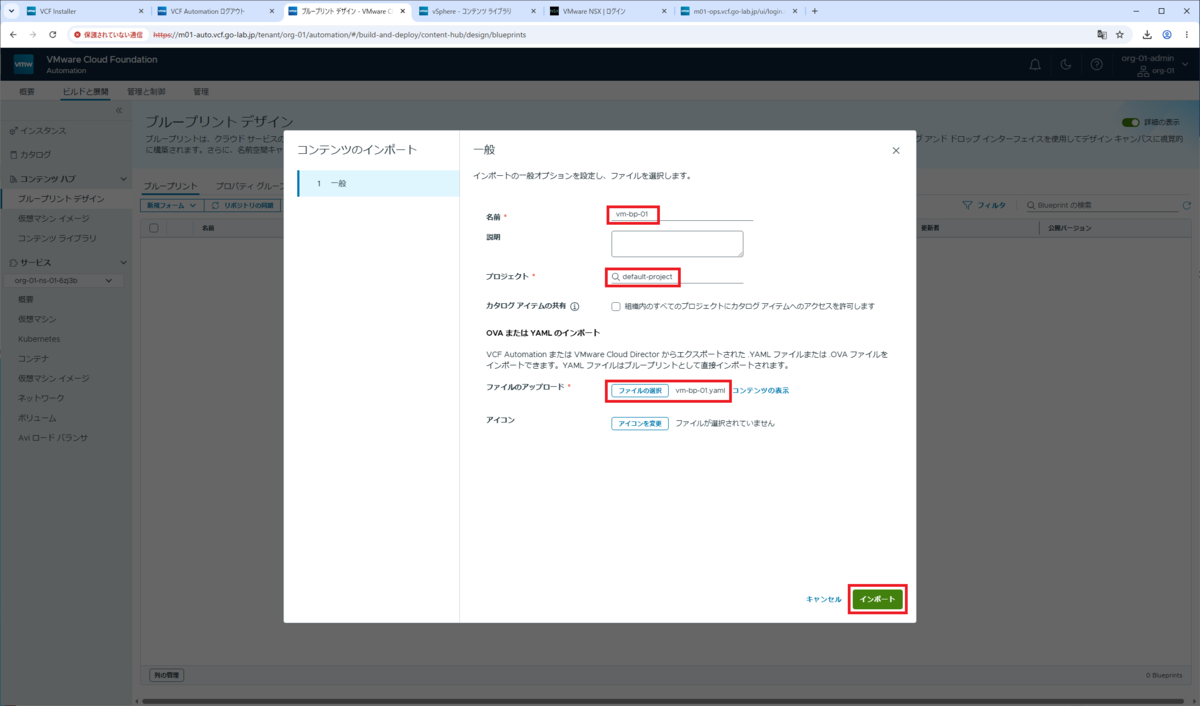

ブループリントの情報を入力して、「インポート」をクリックします。
- 名前：vm-bp-01
- プロジェクト：default-project
- ファイルのアップロード：vm-bp-01.yaml

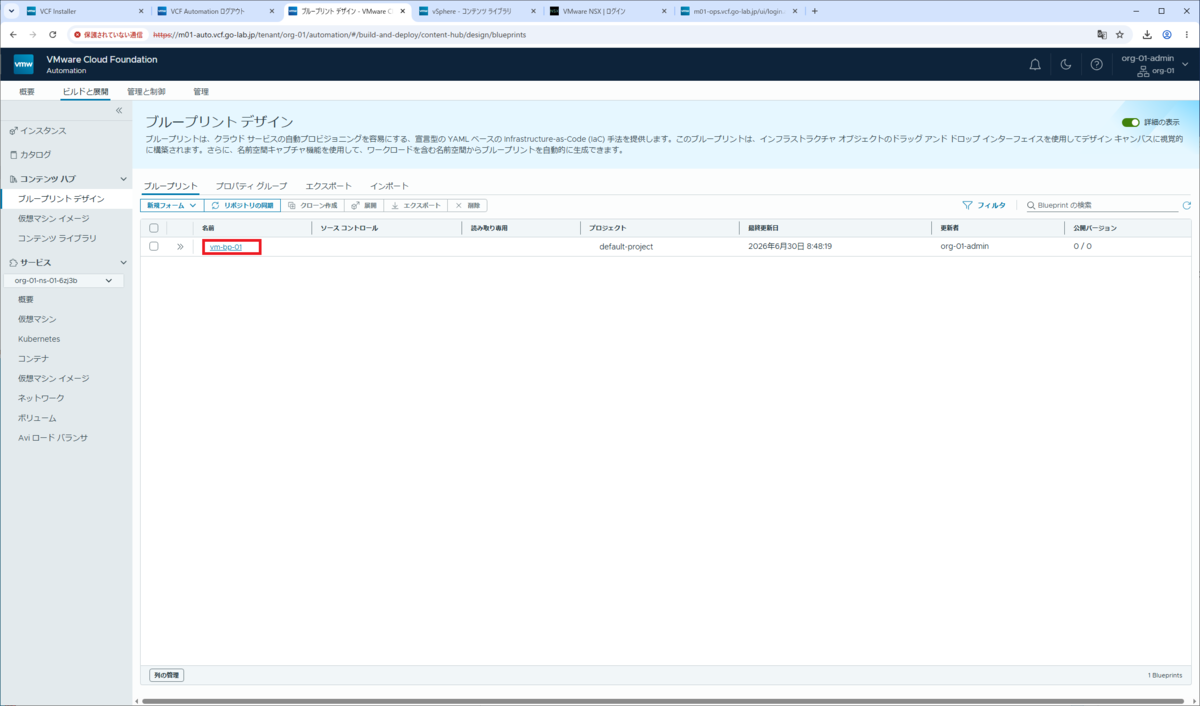

ブループリントの名前をクリックします。
- 名前：vm-bp-01

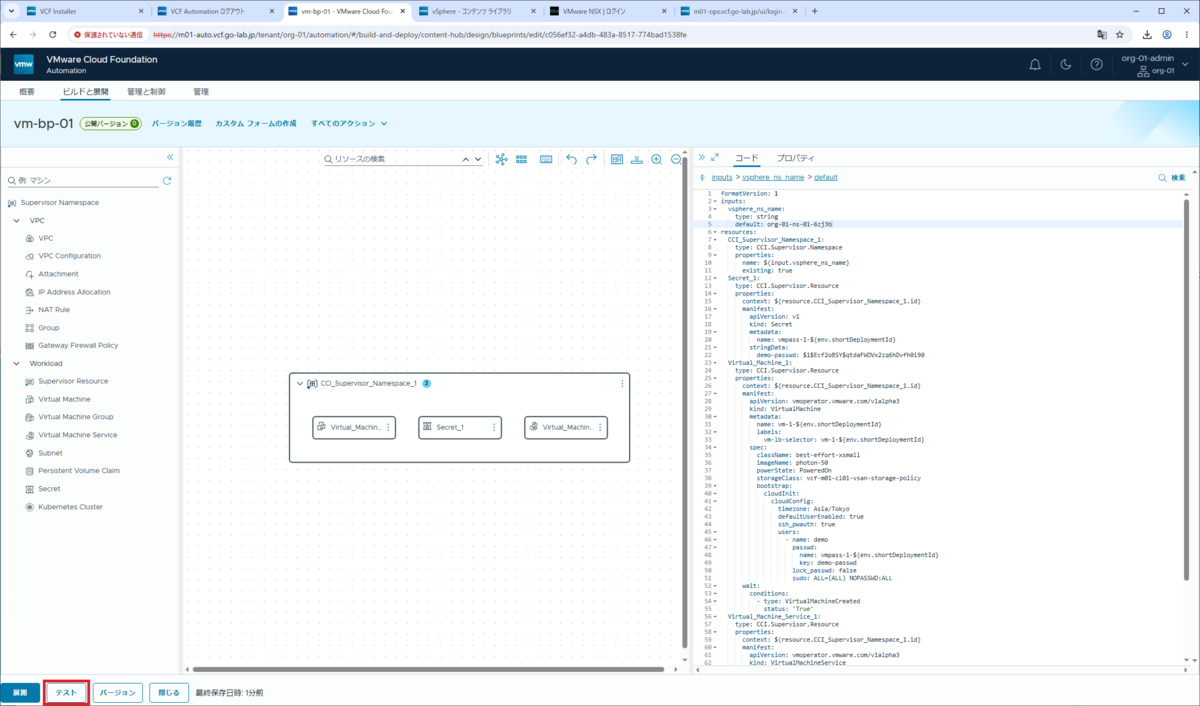

画面左下の「テスト」をクリックします。

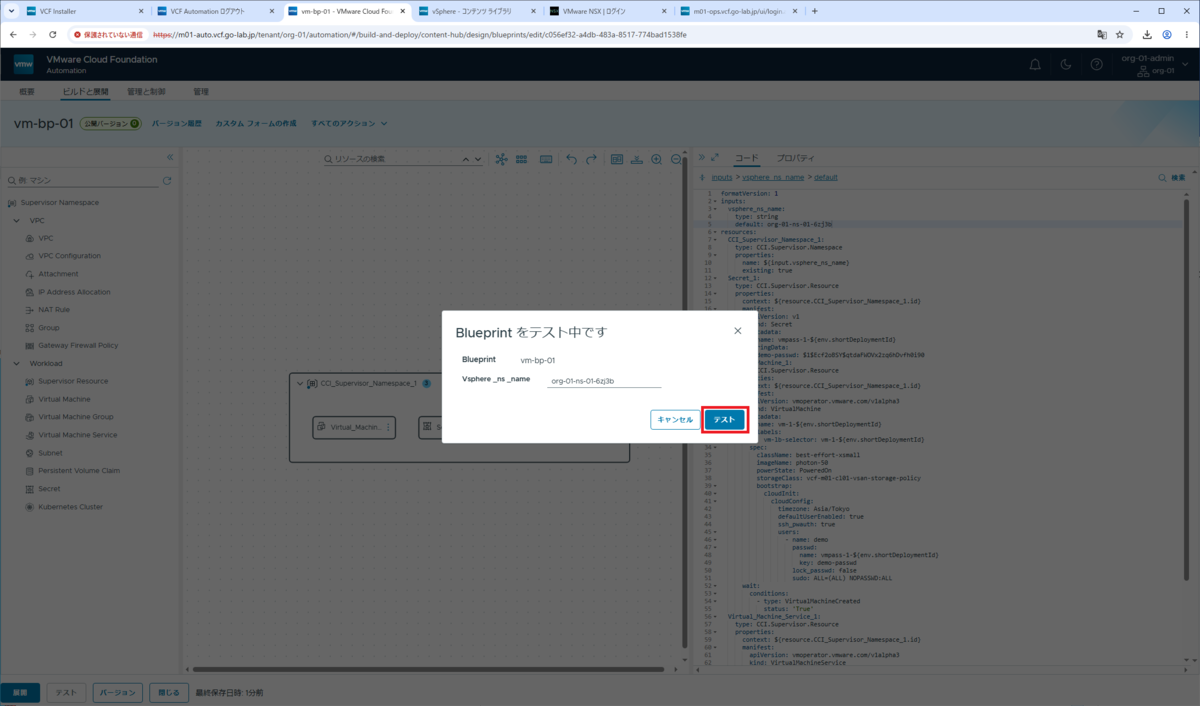

「テスト」をクリックします。

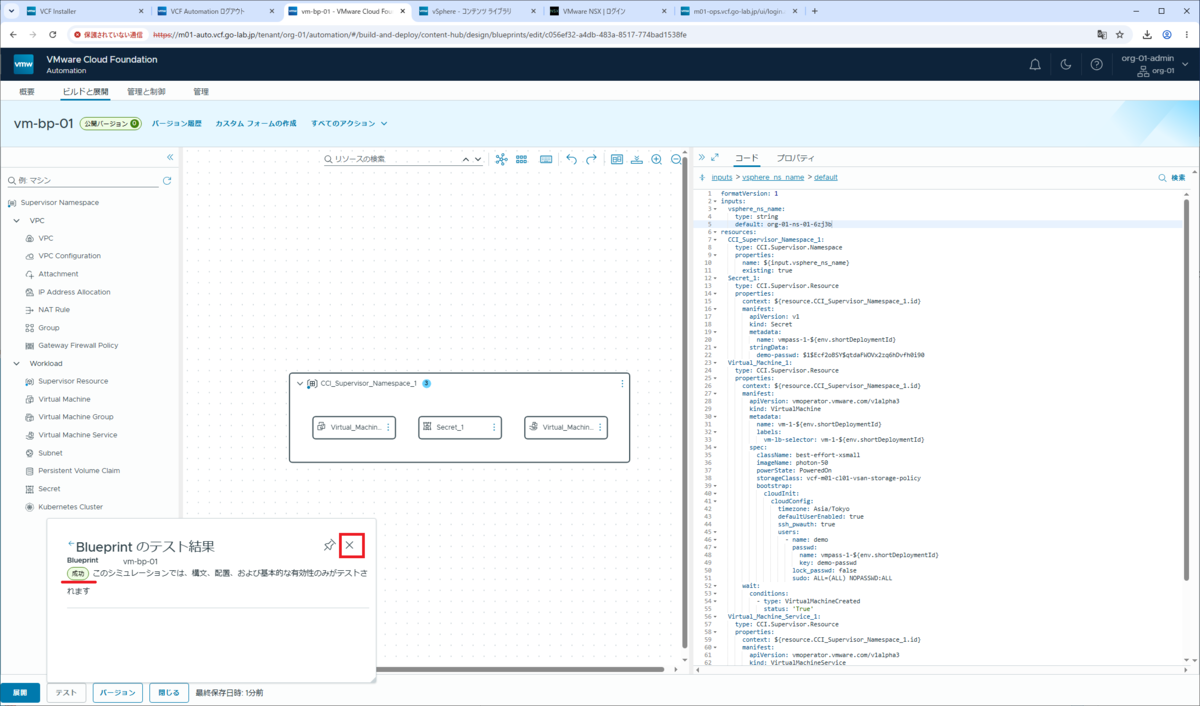

「成功」と表示されたことを確認して、「×」ボタンをクリックして閉じます。
5. ブループリントの展開

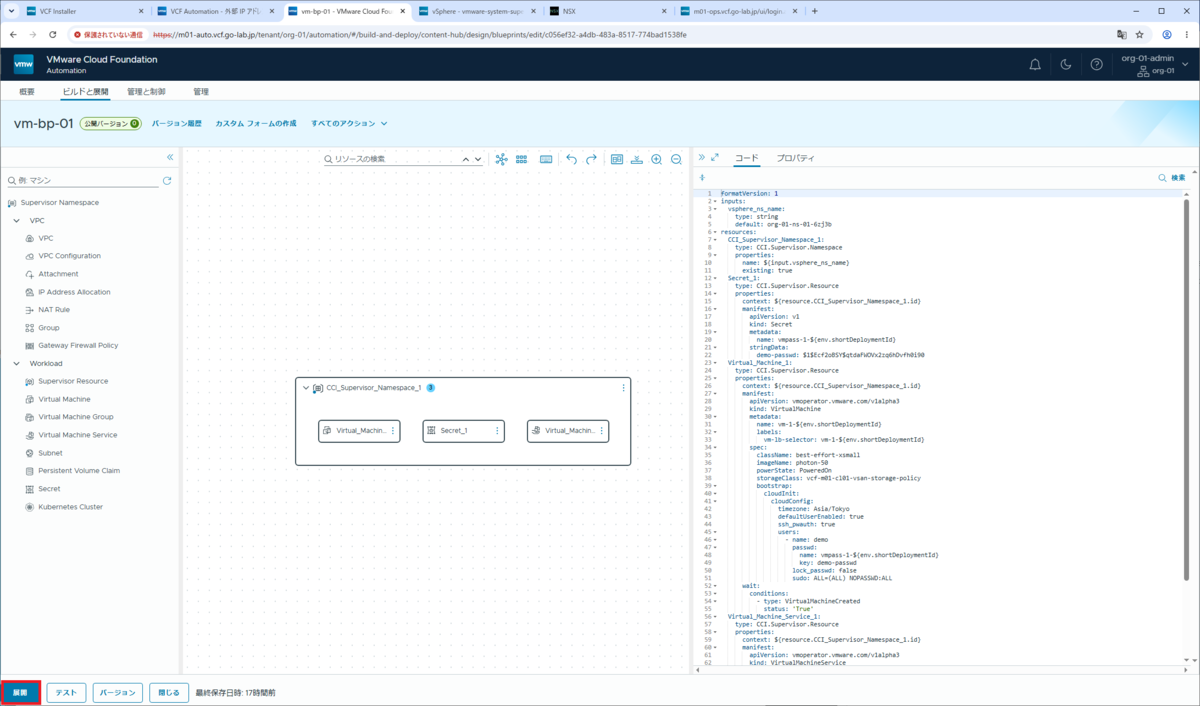

画面左下の「展開」をクリックします。

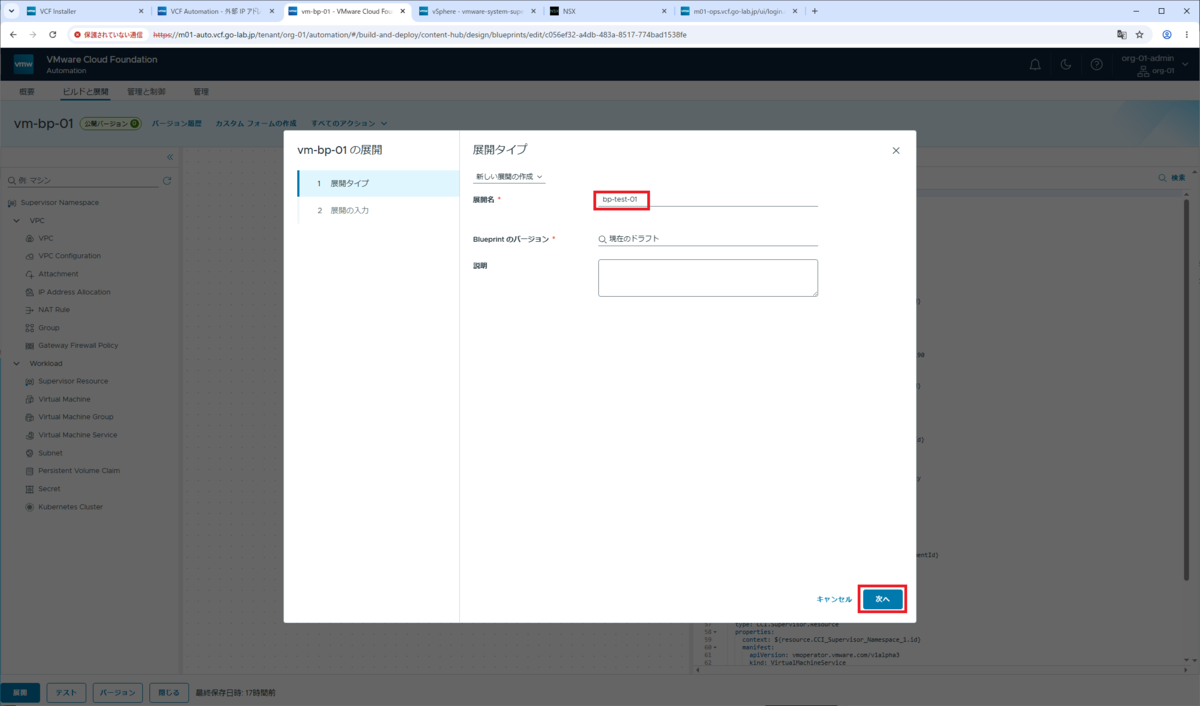

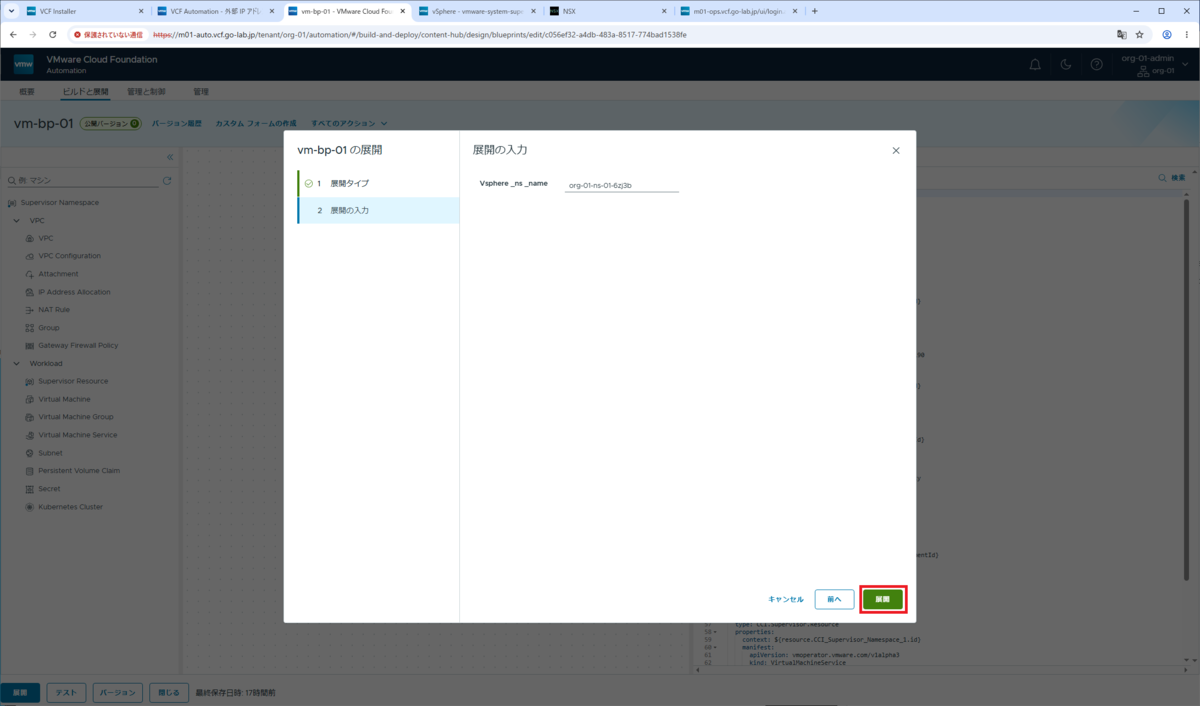

パラメータを入力して「次へ」をクリックします。
- 展開名：bp-test-01
展開の入力（input）はデフォルトのまま、「展開」をクリックします。

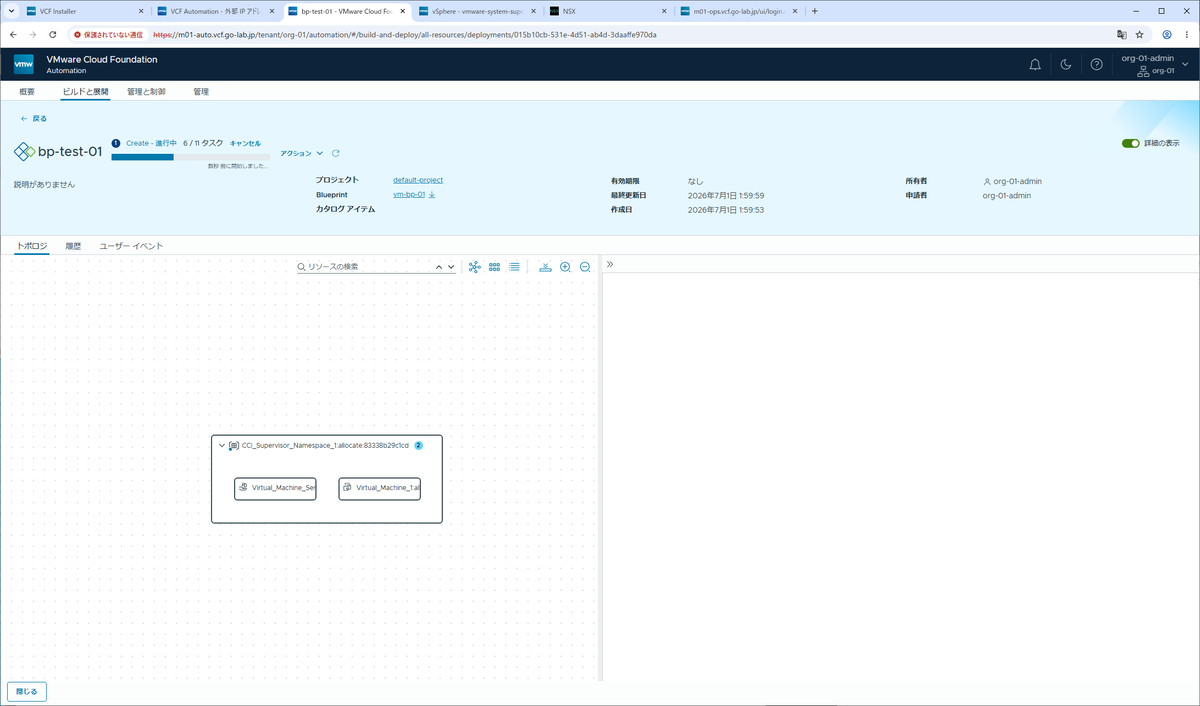

ブループリントの展開が開始されます。

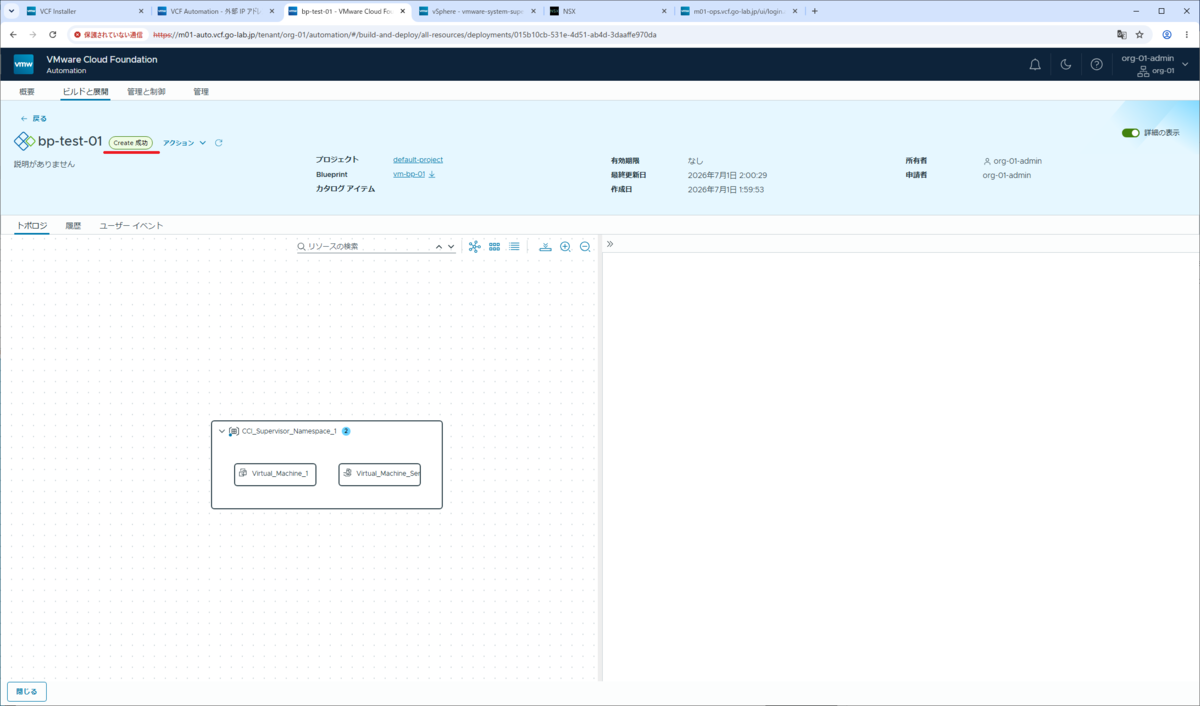

展開処理が完了し、「Create 成功」になるまで待ちます。
6. 展開された仮想マシンの様子
ブループリントから展開された仮想マシンの様子を確認しておきます。
6-1. VCF Automation 組織ポータル

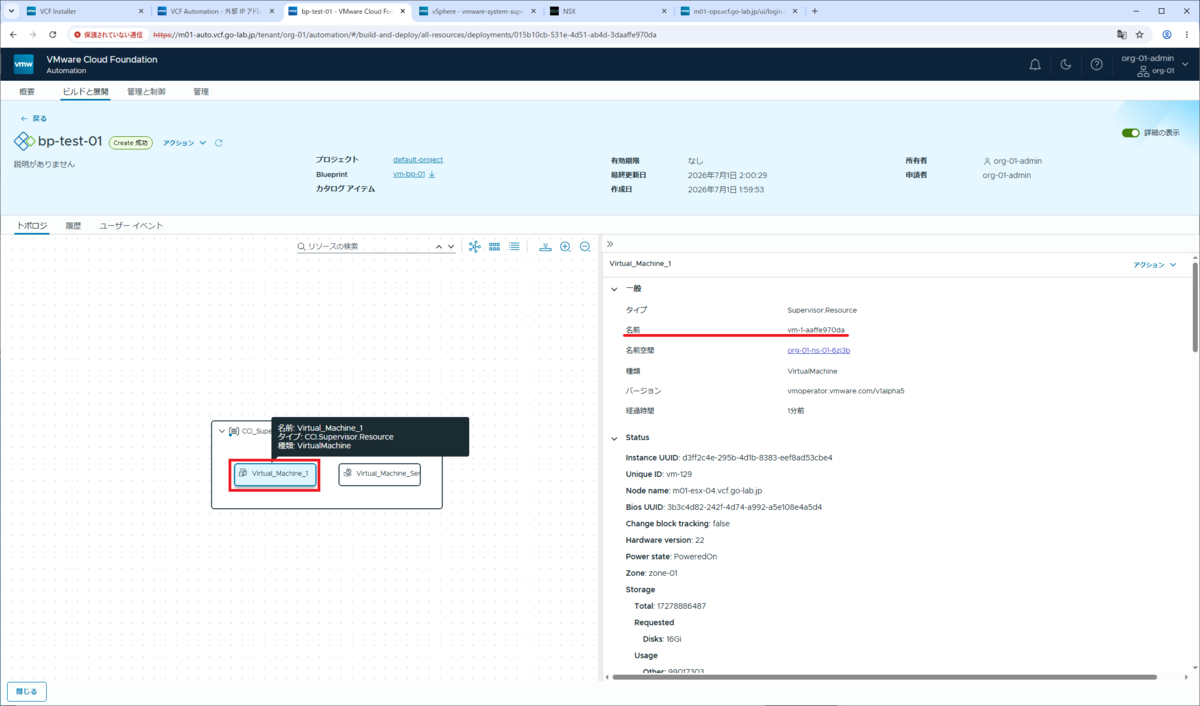

「Virtual_Machine_1」を選択すると、仮想マシンの名前などを確認できます。
ちなみに、「アクション」のメニューから、仮想マシンのリモートコンソールが開けます。

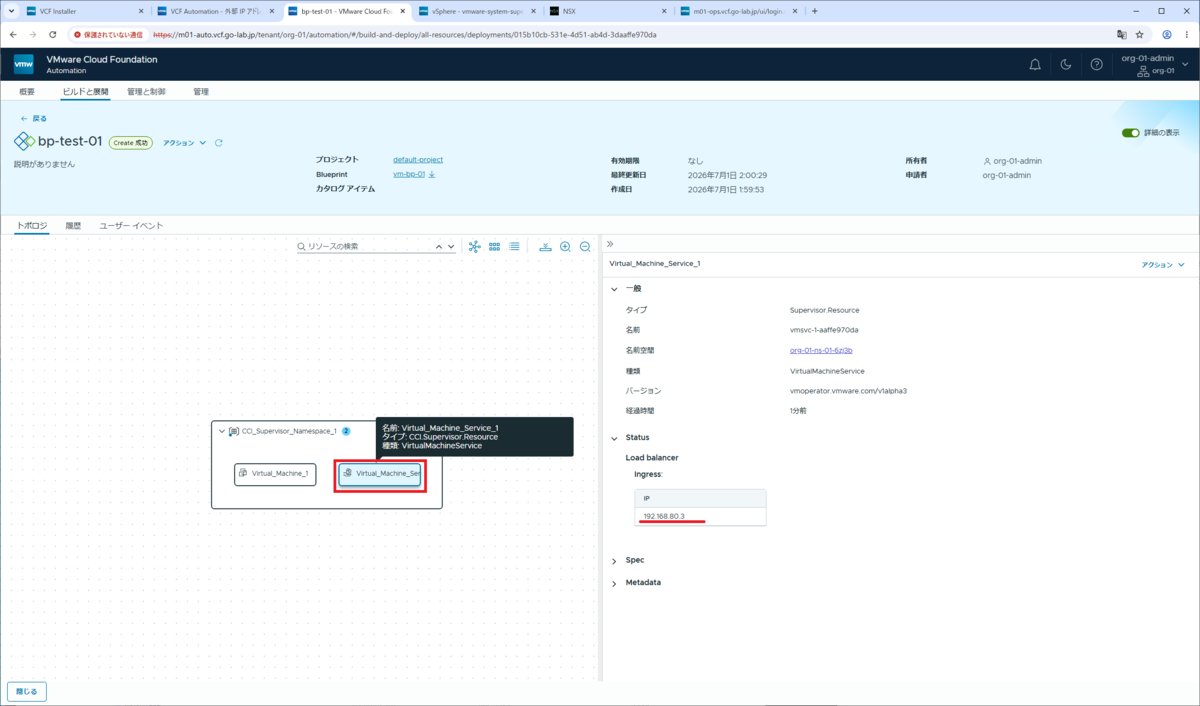

「Virtual_Machine_Service_1」を選択すると、IP アドレス プールからロード バランサーに設定された IP アドレスなどが確認できます。
今回は、「192.168.30.3」が割り当てられています。
6-2. SSH 接続

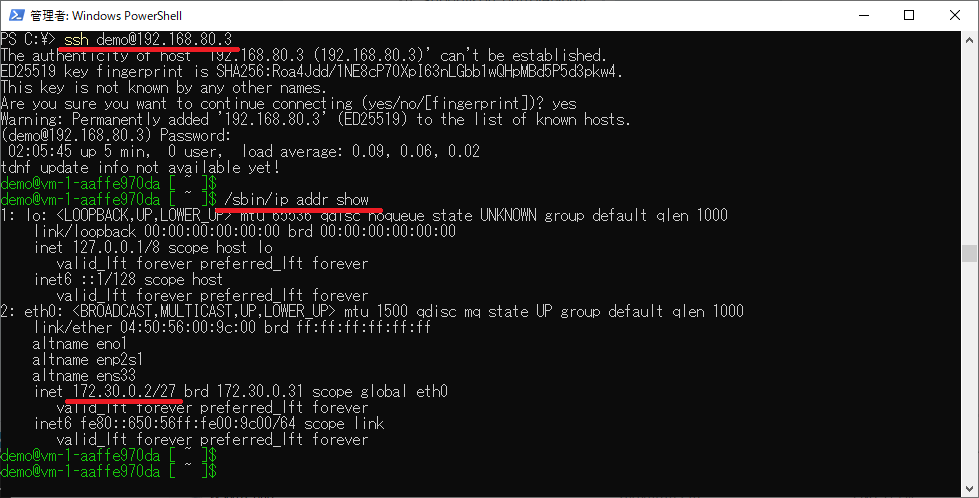

仮想マシンのロード バランサ― IP アドレス宛に、SSH でログインしてみます。OS ユーザーとパスワードは、ブループリントで指定したものです。
- IP アドレス：192.168.30.3
- ユーザー：demo
- パスワード：VMware1!
この仮想マシンでは、eth0 の IP アドレスとして「172.30.0.2」が設定されています。
6-3. vSphere Client（vCenter）

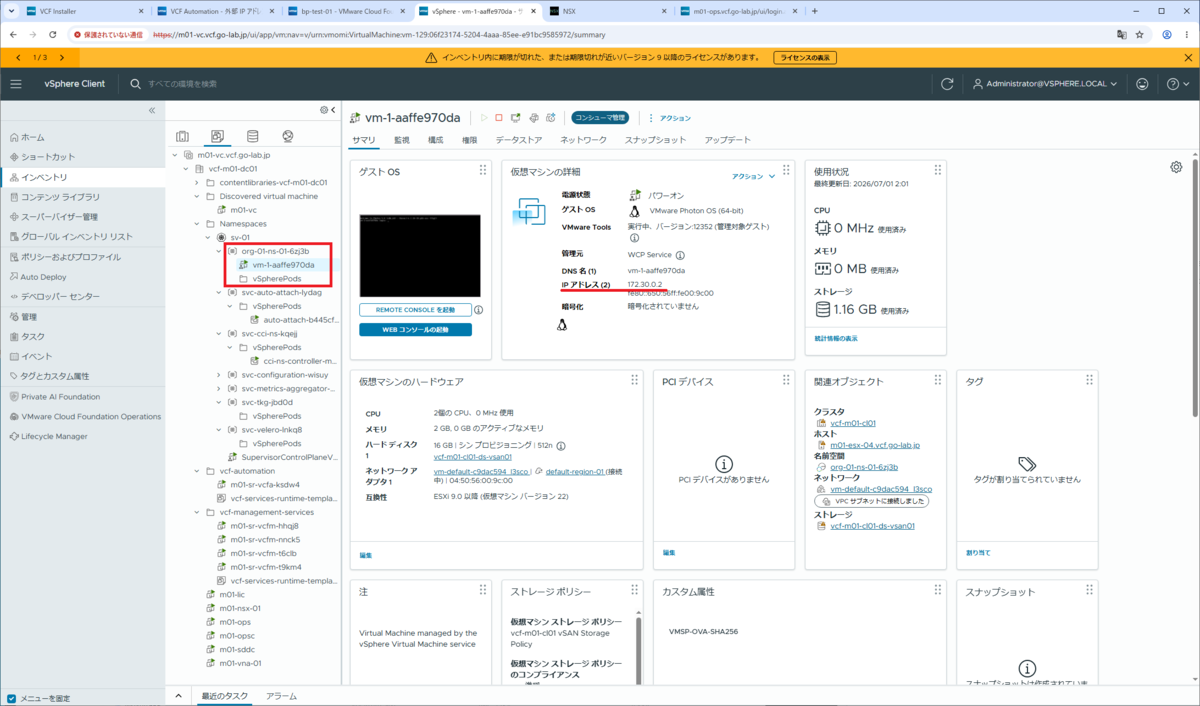

vSphere Client でも、名前空間の配下に仮想マシンが作成され、IP アドレスとして 「172.30.0.2」が設定されたことが確認できます。

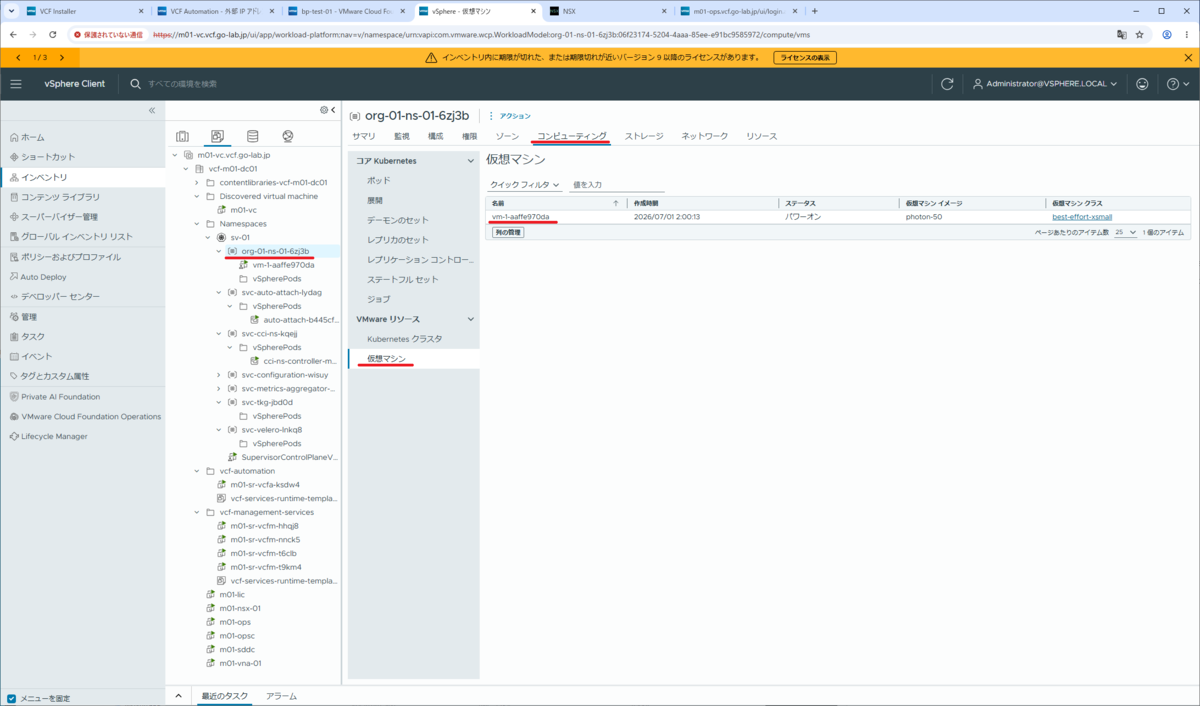

名前空間の「コンピューティング」タブ →「VMware リソース」→「仮想マシン」を開くと、展開された仮想マシンがスーパーバイザーで（Kubernetes リソースとして）管理されていることがわかります。

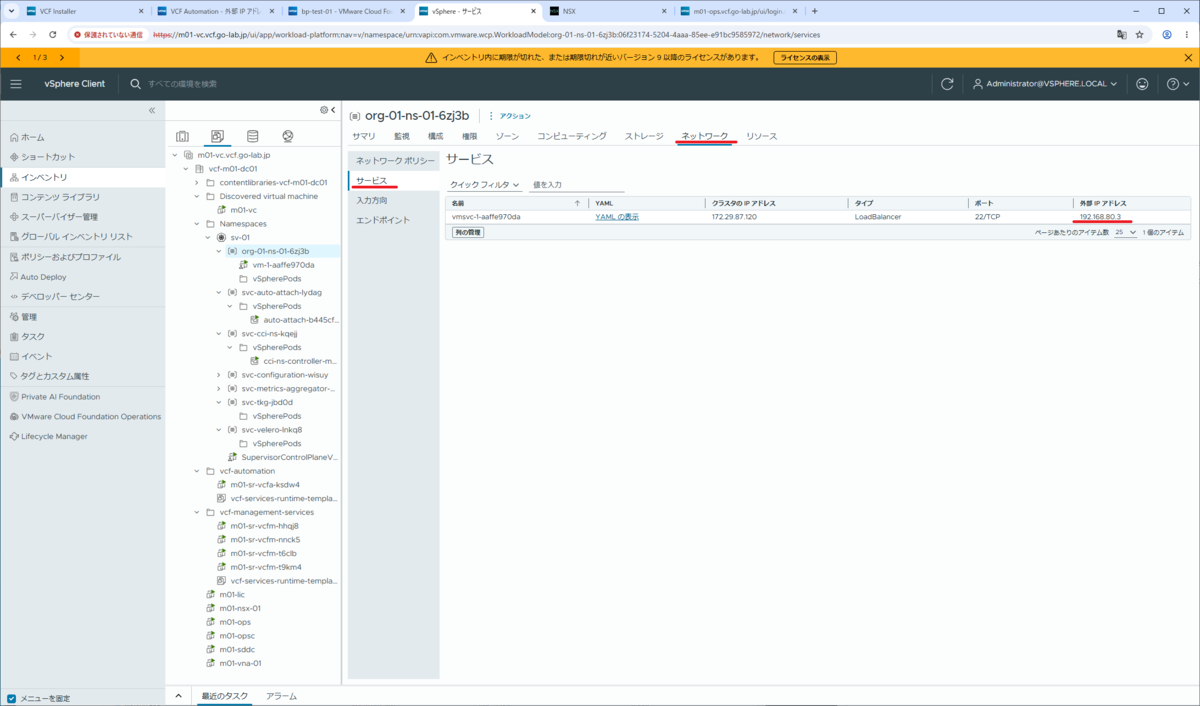

名前空間の「ネットワーク」タブ →「サービス」を開くと、Service リソースに割り当てられた IP アドレスが、「外部 IP アドレス」として表示されています。
6-4. NSX Manager
NSX Manager では、VCFA の組織と同名のプロジェクト配下に、VPC サブネットが追加されていることが確認できます。

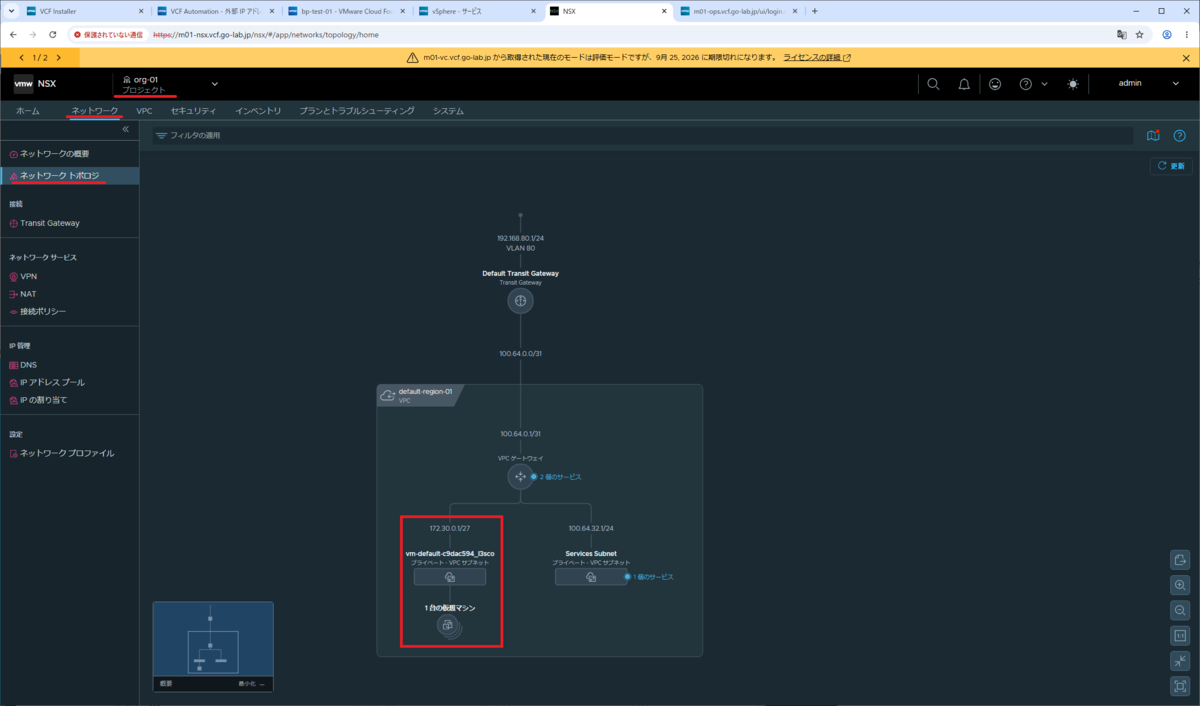

「org-01」プロジェクト →「ネットワーク」タブ →「ネットワーク トポロジ」を開くと、VPC ゲートウェイ配下に、VPC サブネットと仮想マシンが追加されています。

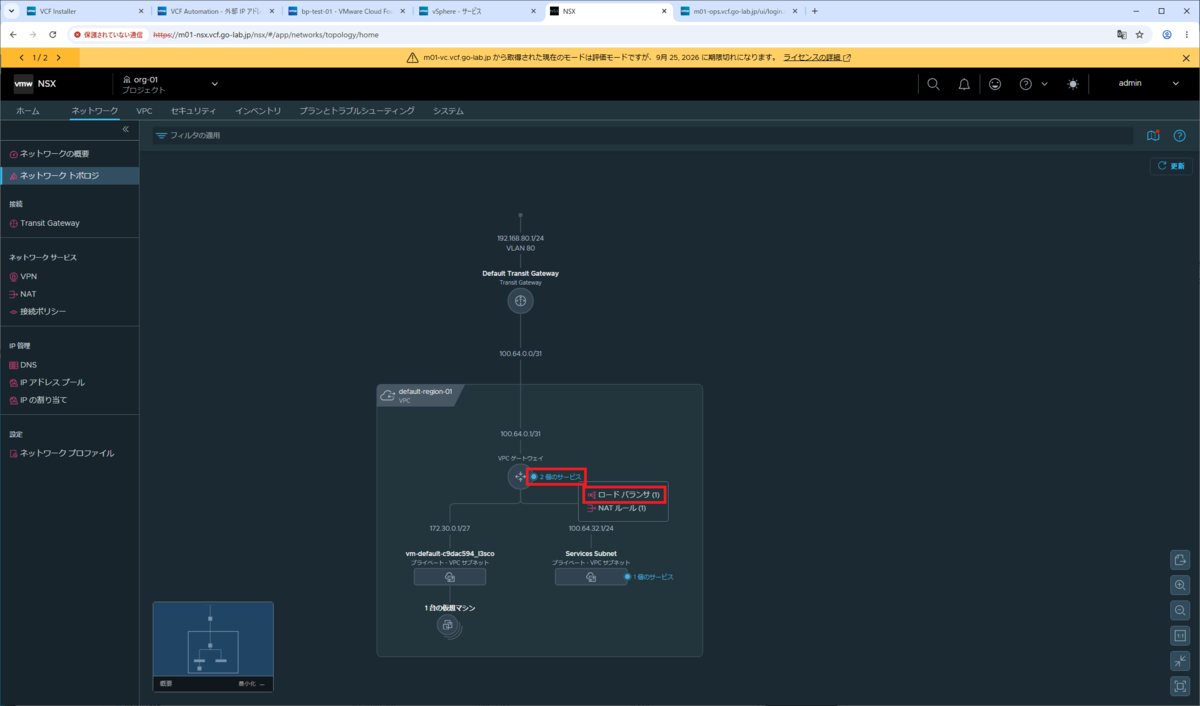

VPC ゲートウェイの「2個のサービス」→「ロード バランサ」を開きます。

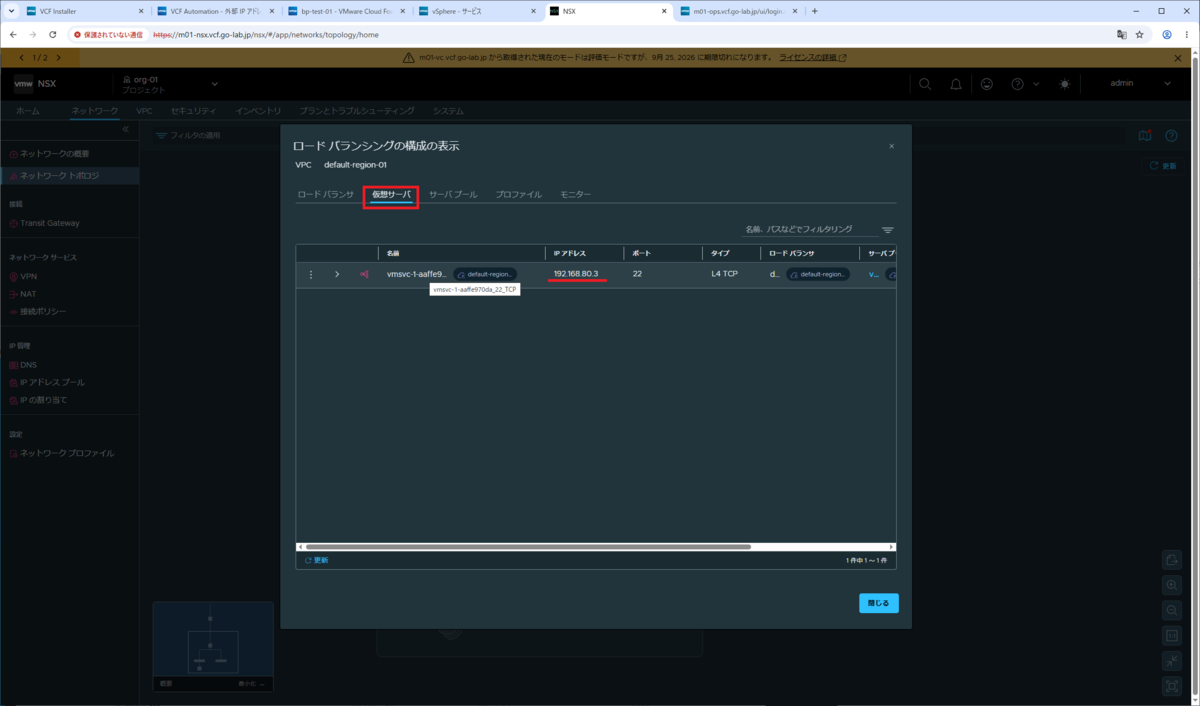

「仮想サーバ」タブを開くと、外部 IP アドレスが割り当てられていることが確認できます。

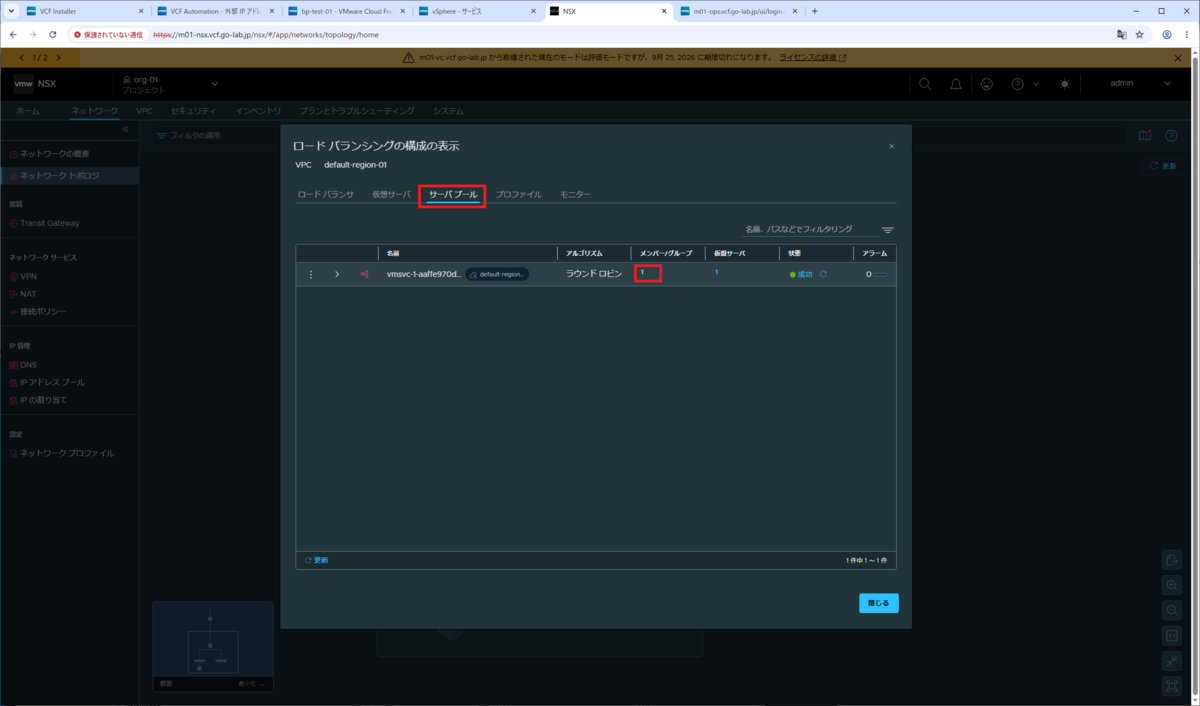

「サーバ プール」タブを開き、「メンバー/グループ」の数字をクリックします。

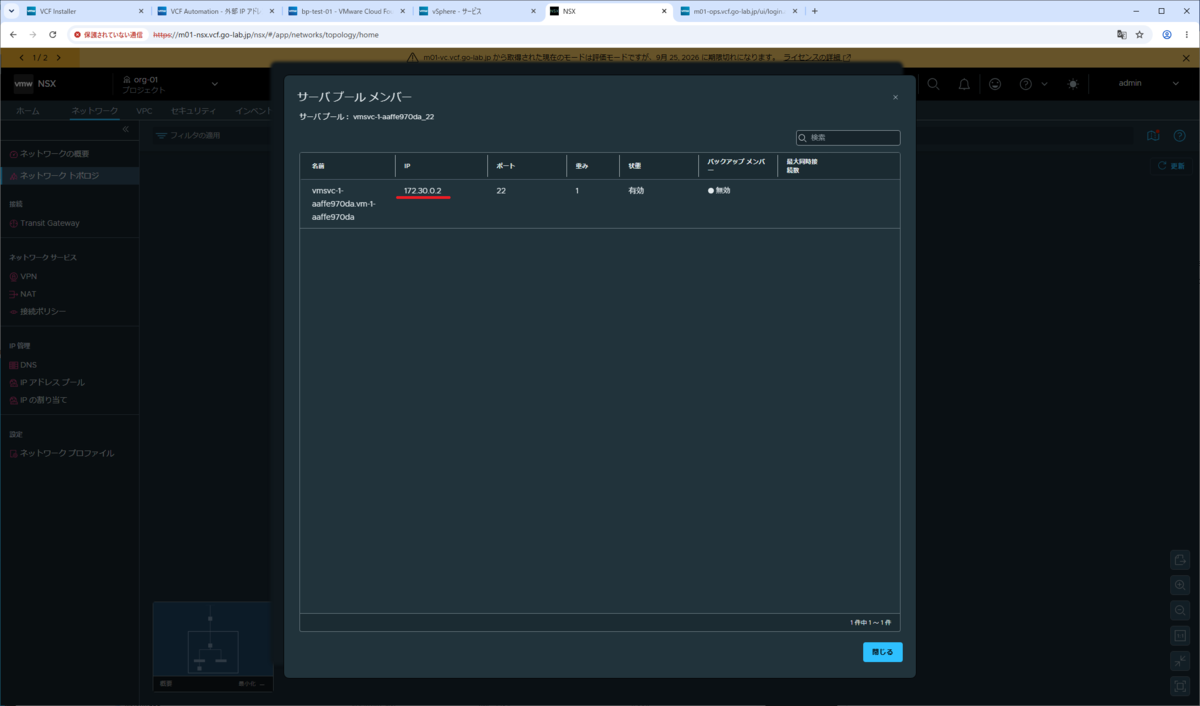

ロード バランサのメンバーとして、展開した仮想マシンが設定されていることが確認できます。

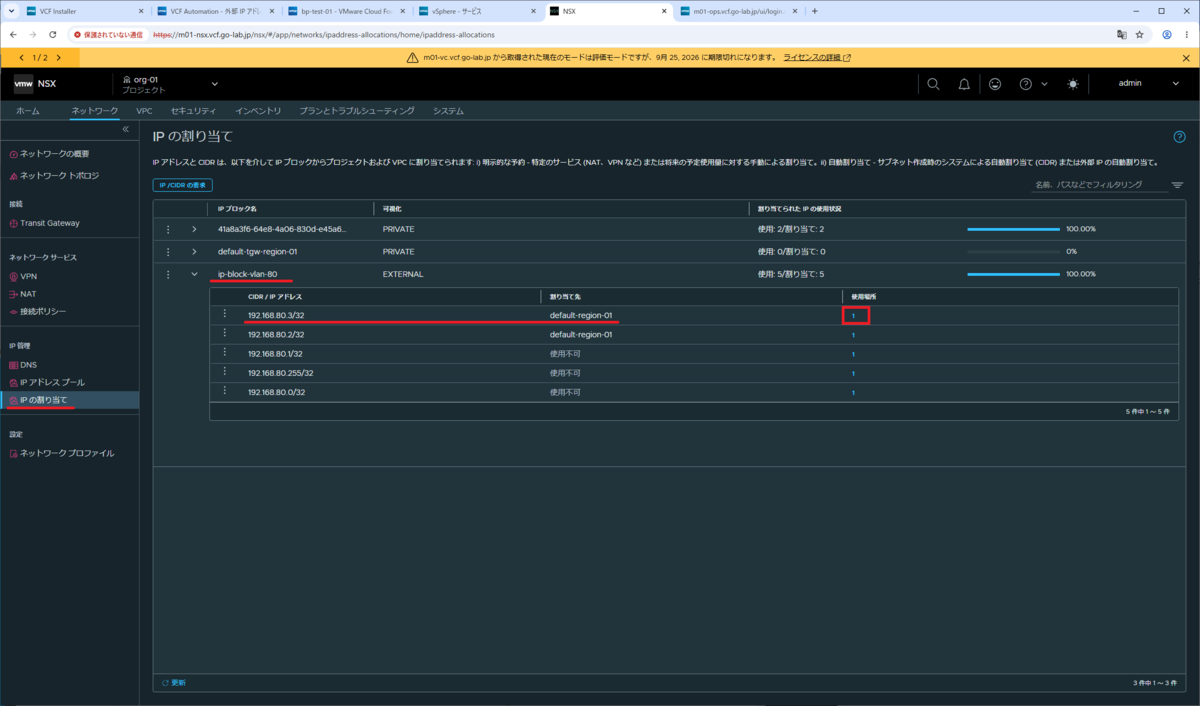

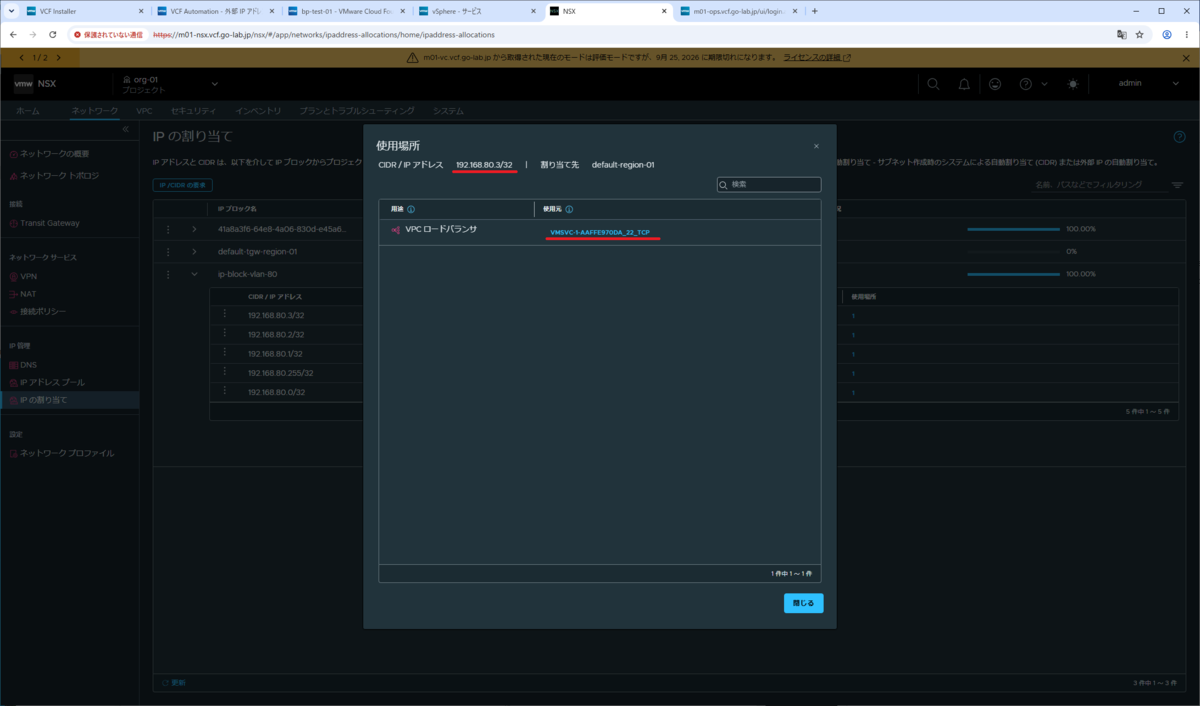

「org-01」プロジェクトの「ネットワーク」タブ →「IP 設定」→「IP の割り当て」を開くと、ロード バランサの「192.168.80.3/32」が割り当てられています。
「192.168.80.3/32」の使用先が、SSH（TCP 22番ポート）になっています。
仮想マシンの削除

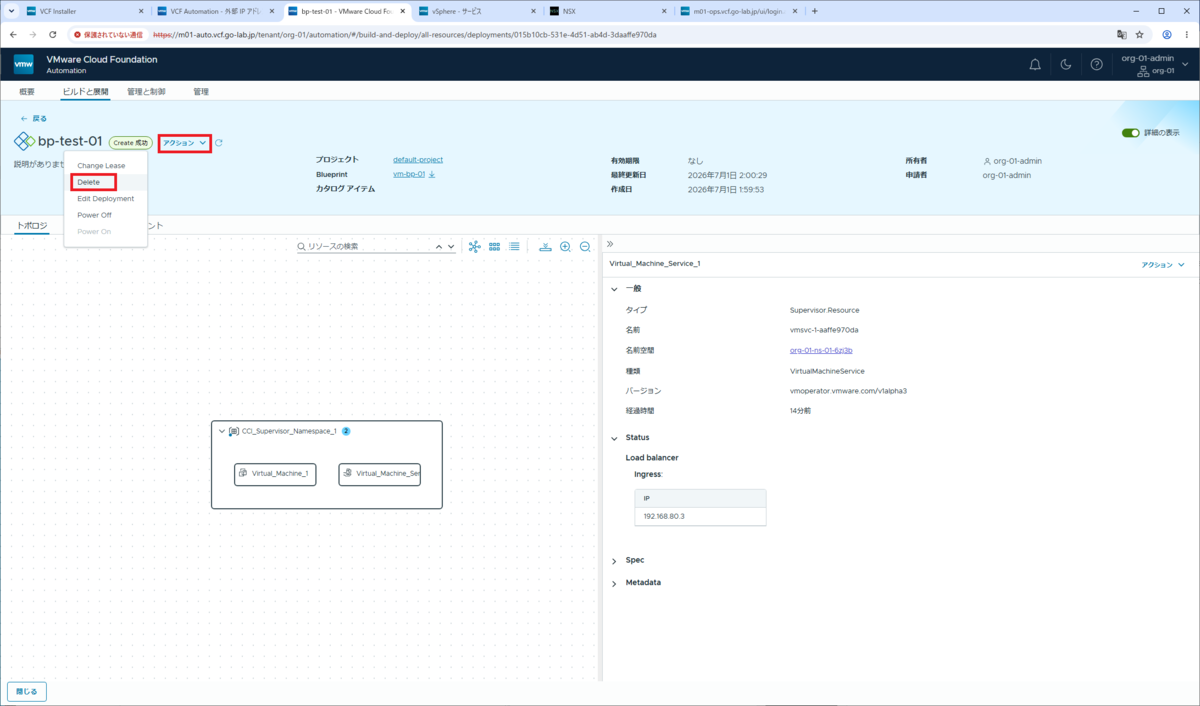

ブループリントを展開したインスタンス（bp-test-01）で、「アクション」→「Delete」をクリックします。

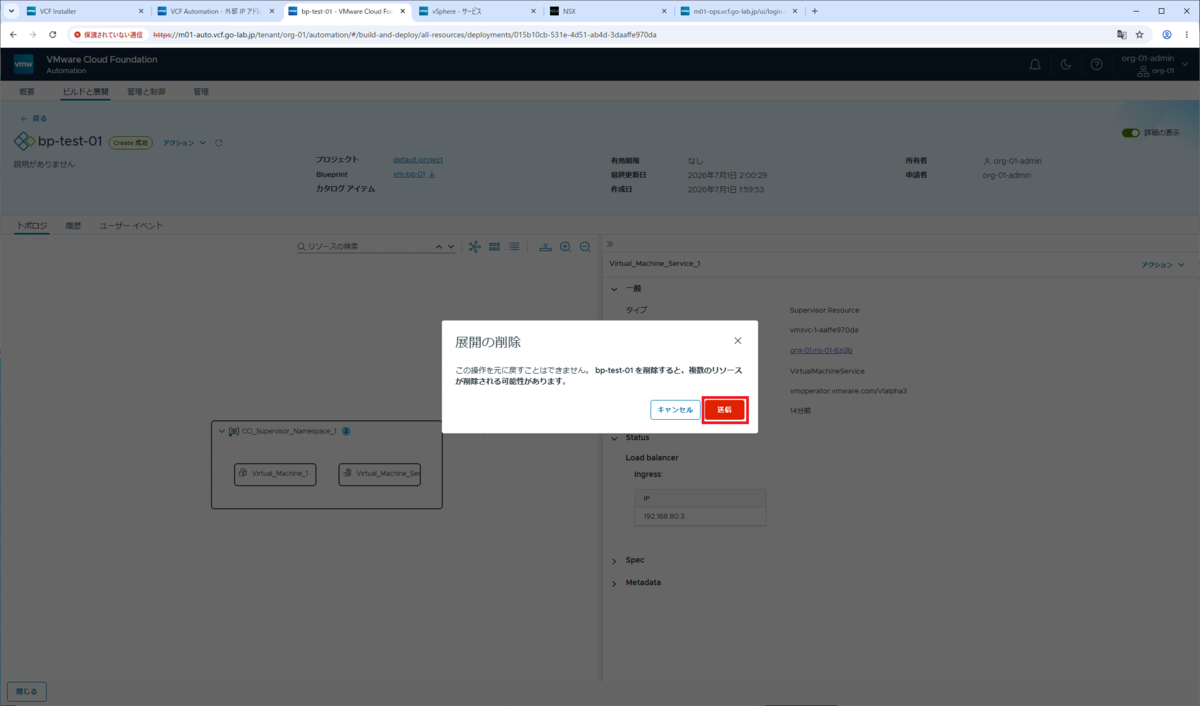

「削除」をクリックします。少し待つと、インスタンスが削除されます。
つづく。
