vSAN Objects Viewer というツールが Fling で公開されました。
このツールは Docker コンテナとして提供されていて、ドキュメントでは Docker ホストで起動しています。vSAN Objects Viewer のシンプルな Docker での起動手順や利用方法については、下記からダウンロードできる PDF を参照してください。
自宅ラボには Tanzu Kubernetes Grid（TKG）環境あったので、今回は Kubernetes で起動してみました。
今回の環境
TKG 2.1.1 で作成された Workload Cluster を用意してあります。
$ kubectl get nodes NAME STATUS ROLES AGE VERSION tkg21wc01-6ptkb-lfr87 Ready control-plane 7d16h v1.24.10+vmware.1 tkg21wc01-md-0-q7vrz-dc5bcc9cd-6z8kb Ready7d15h v1.24.10+vmware.1 tkg21wc01-md-0-q7vrz-dc5bcc9cd-fq7ld Ready 7d16h v1.24.10+vmware.1 tkg21wc01-md-0-q7vrz-dc5bcc9cd-v9gmp Ready 7d16h v1.24.10+vmware.1
Web ブラウザから LoadBalancer の Service 経由でアクセスしたいので、別途 LB をセットアップしておきます。ちなみに今回は MetalLB を利用しています。
$ kubectl api-resources --api-group=metallb.io NAME SHORTNAMES APIVERSION NAMESPACED KIND addresspools metallb.io/v1beta1 true AddressPool bfdprofiles metallb.io/v1beta1 true BFDProfile bgpadvertisements metallb.io/v1beta1 true BGPAdvertisement bgppeers metallb.io/v1beta2 true BGPPeer communities metallb.io/v1beta1 true Community ipaddresspools metallb.io/v1beta1 true IPAddressPool l2advertisements metallb.io/v1beta1 true L2Advertisement
今回の MetalLB の IP アドレス プールです。
$ kubectl --namespace=metallb-system get ipaddresspools NAME AUTO ASSIGN AVOID BUGGY IPS ADDRESSES default true false ["192.168.11.210-192.168.11.214"]
vSAN Objects Viewer の起動
まず、Namespace を作成しておきます。
$ kubectl create ns vsan-viewer namespace/vsan-viewer created
vSAN Objects Viewer のコンテナを Pod として起動します。
$ kubectl run vsan-viewer --image=projects.registry.vmware.com/fling_vsan_objects_viewer/fling_vcmd:v1.5.7 --namespace=vsan-viewer pod/vsan-viewer created
Pod が起動されました。
$ kubectl get pods --namespace=vsan-viewer NAME READY STATUS RESTARTS AGE vsan-viewer 1/1 Running 0 34s
LoadBalancer Service リソースを作成します。
$ kubectl expose pod vsan-viewer --type LoadBalancer --port=80 --target-port=80 --namespace=vsan-viewer service/vsan-viewer exposed
Service が作成されました。この場合は、Web ブラウザから下記の URL にアクセスすると vSAN Objects Viewer が開けます。
$ kubectl get service --namespace=vsan-viewer NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE vsan-viewer LoadBalancer 100.70.86.100 192.168.11.211 80:30131/TCP 35s

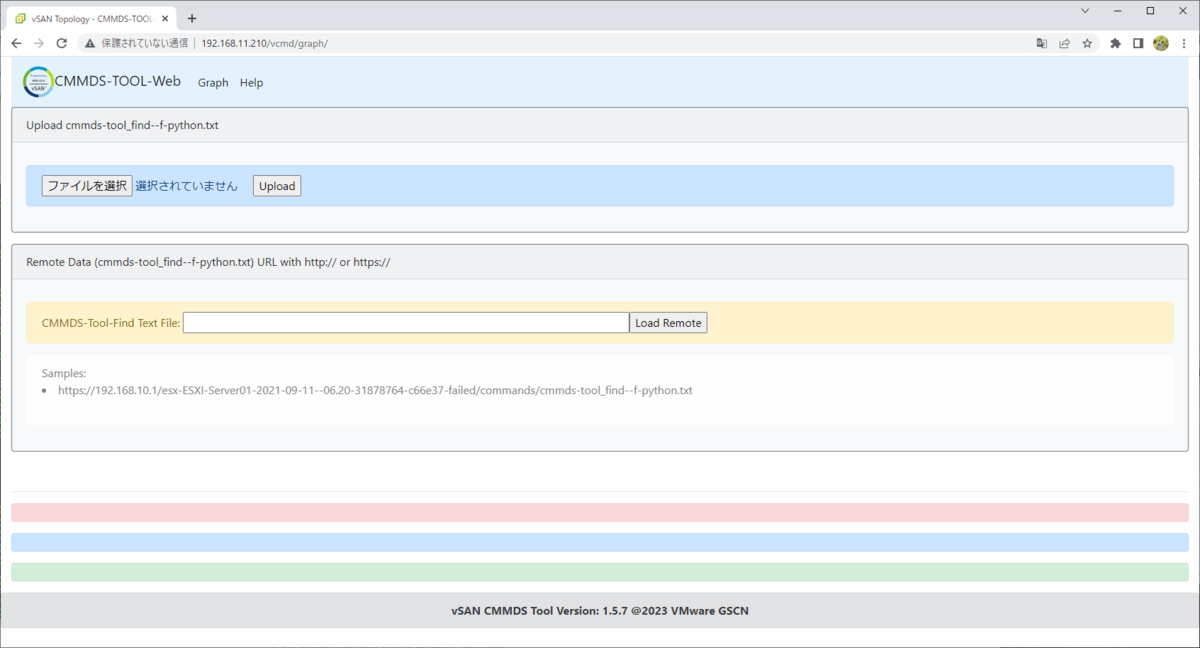

Web ブラウザからアクセスすると、下記のような画面が開けるはずです。
cmmds-tool_find--f-python.txt ファイルのアップロード
ESXi で下記のように cmmds-tool_find--f-python.txt ファイルを出力して、SSH などで Web ブラウザを開くマシンにダウンロードしておきます。
[root@infra-esxi-01:~] vmware -vl VMware ESXi 7.0.3 build-20328353 VMware ESXi 7.0 Update 3 [root@infra-esxi-01:~] cmmds-tool find -f json > /tmp/cmmds-tool_find--f-python.txt

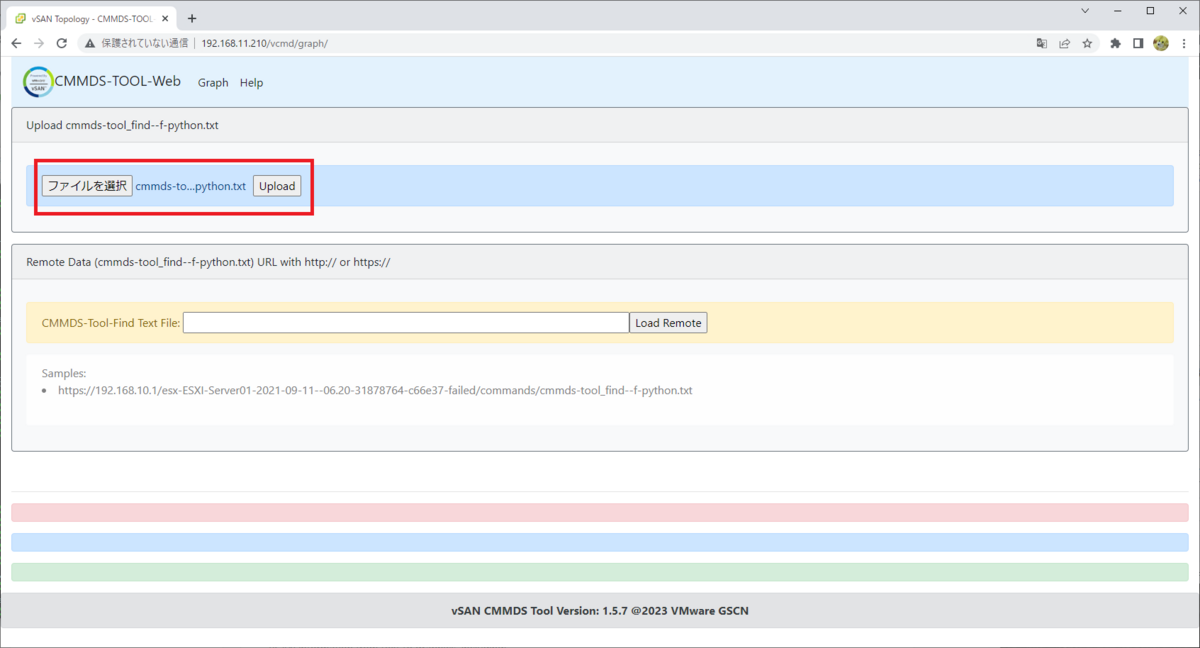

そして vSAN Objects Viewer にアップロードすると・・・

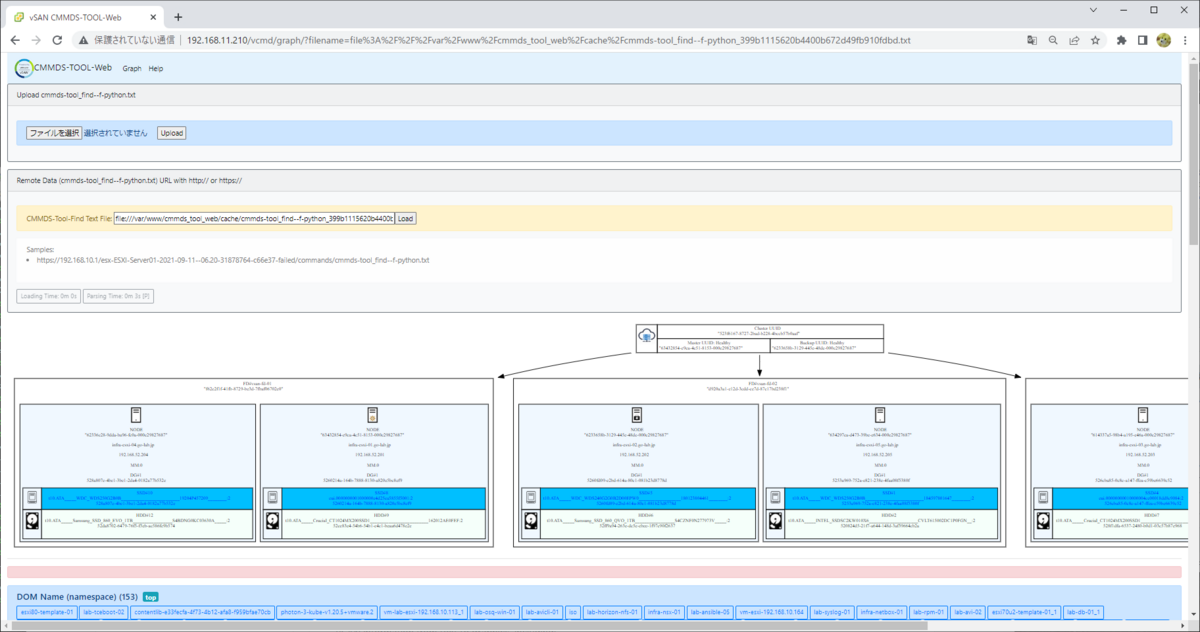

vSAN オブジェクトの様子が見られるはずです。この時点でブラウザのズームは 67%。

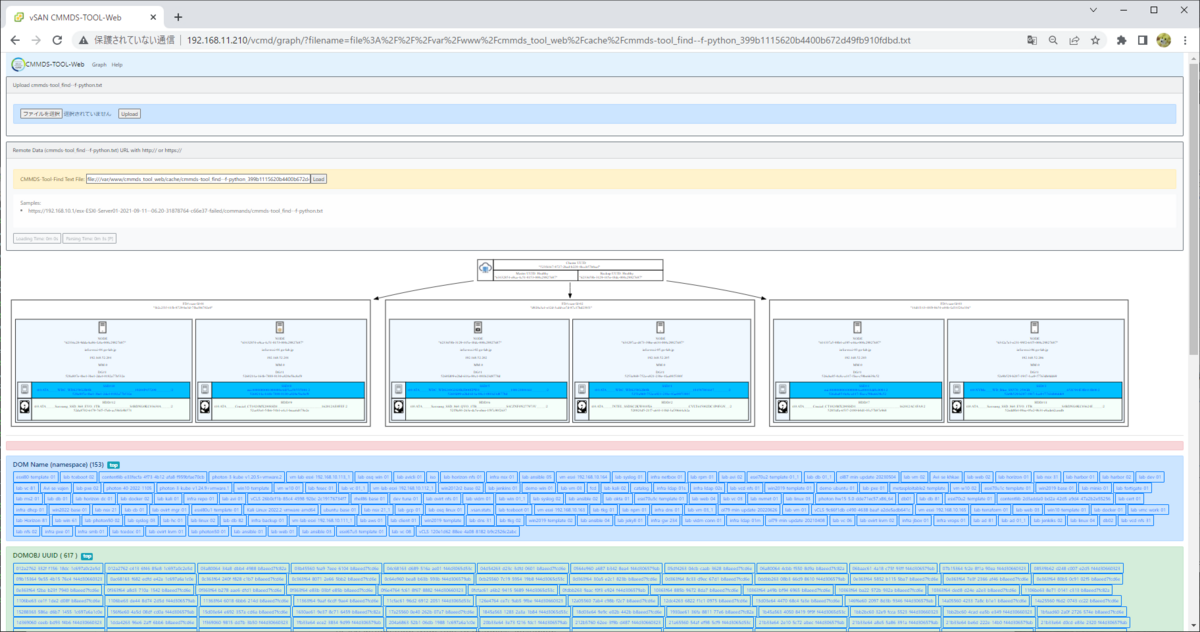

ブラウザのズームは 50%・・・
以上、vSAN Objects Viewer を TKG で起動してみる話でした。
