vSphere 8.0 U2 の vSphere with Tanzu 自宅ラボ環境を、vDS + Avi Load Balancer を利用して構築していきます。今回は vSphere Client で「ワークロード管理」を有効化することで、スーパーバイザを構築します。
前回はこちら。
今回の内容です。
ワークロード管理の有効化
vSphere Client の「ワークロード管理」を開きます。

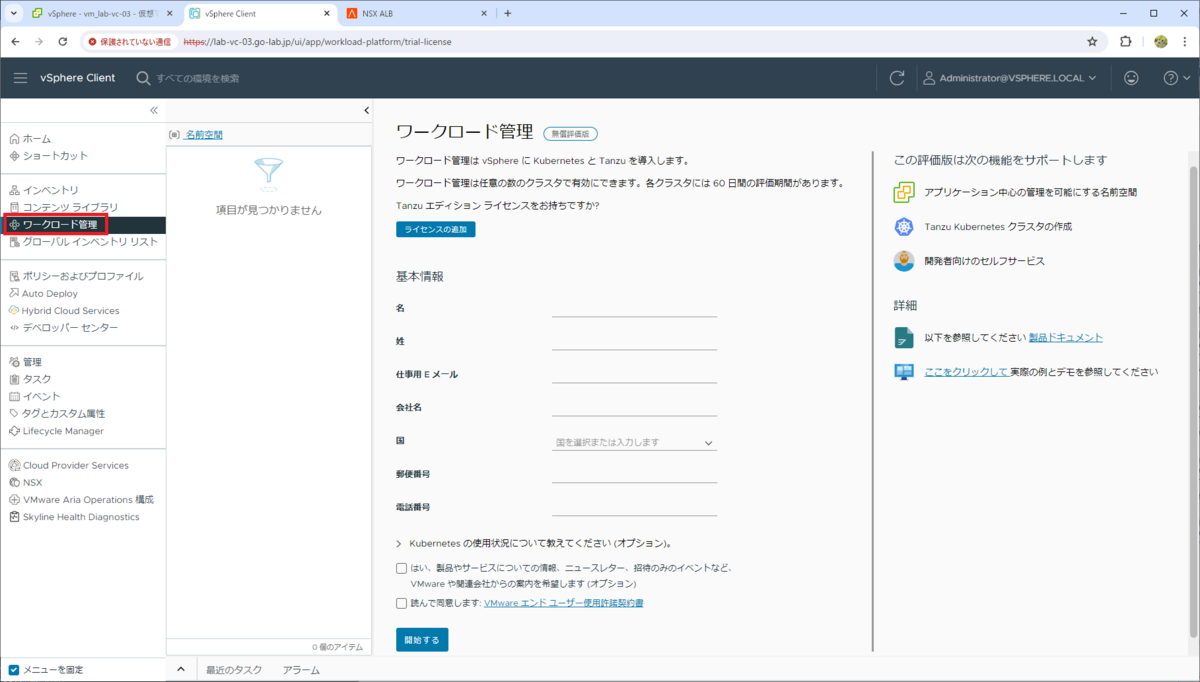

初回には下記の画面が表示されるので、評価版の利用者の情報を入力して「開始する」をクリックするか、ライセンス キーを入力することで次のページに進めるようになります。

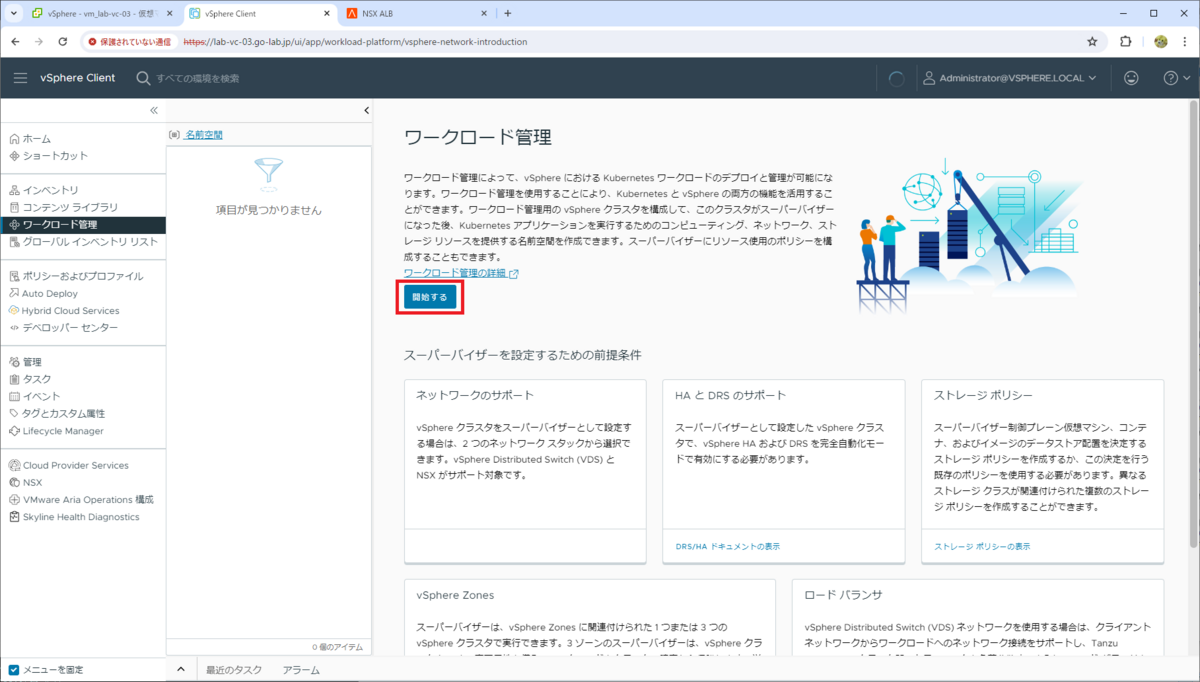

2回目以降には、下記の画面になります。

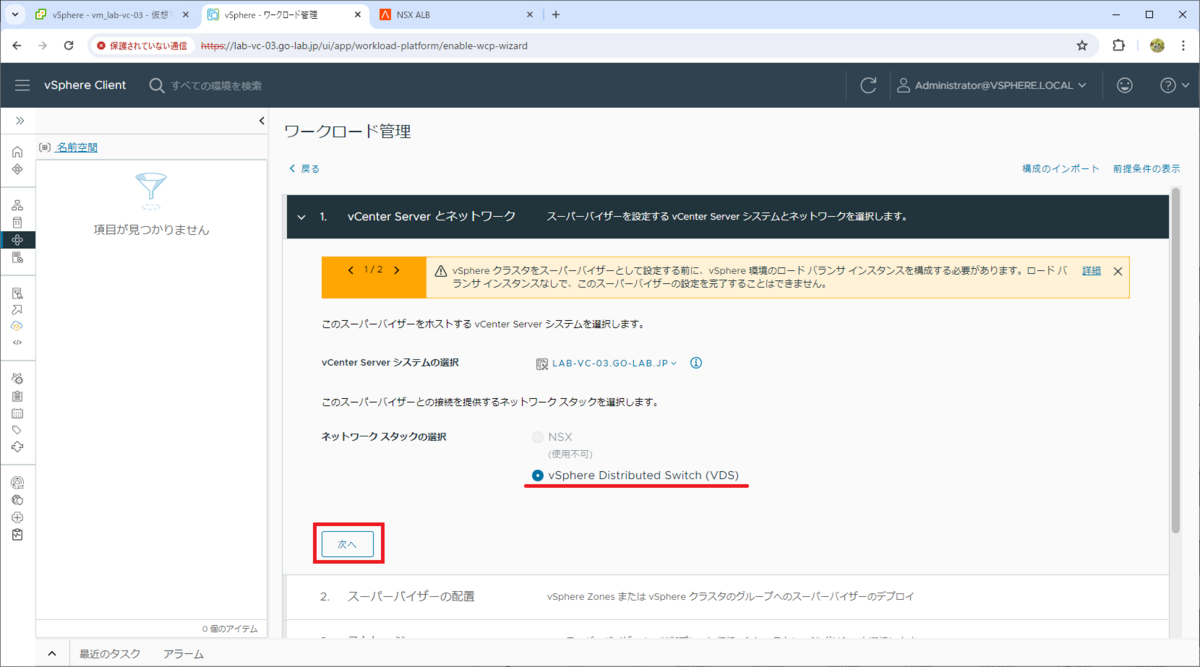

1. vCenter Server とネットワーク
NSX をセットアップしていないので、「vSphere Distributed Switch (VDS)」のみ選択できます。そのまま「次へ」をクリックします。

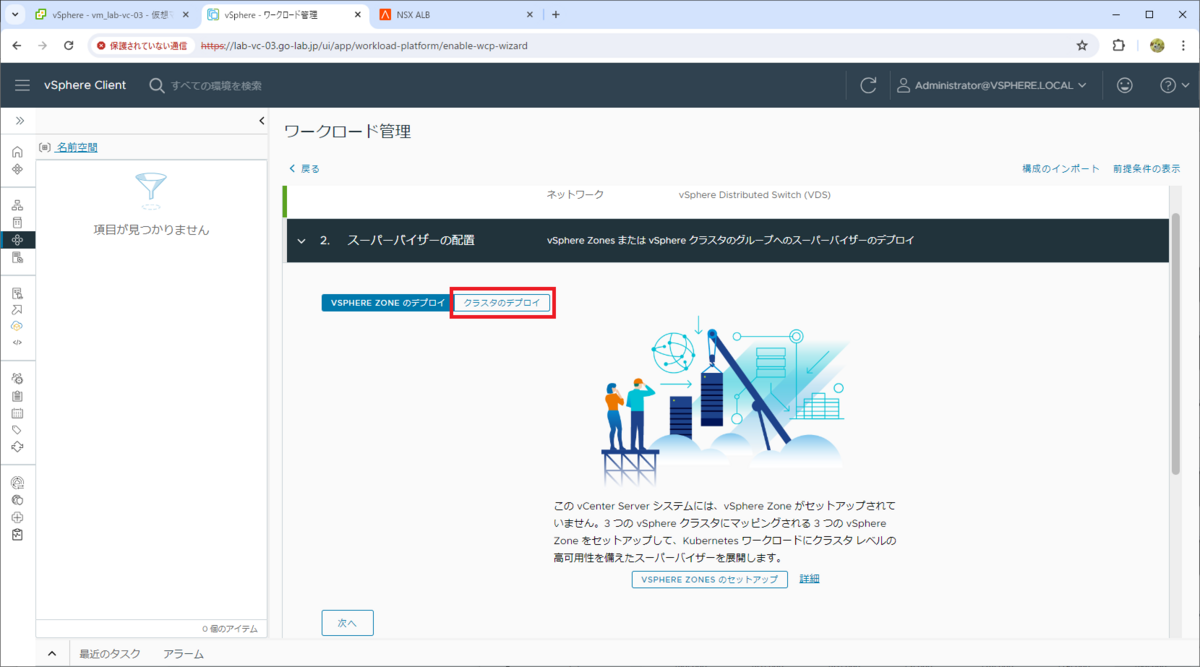

2. スーパーバイザーの配置
今回はまだ vSphere Zone をセットアップしていないので、「クラスタのデプロイ」を選択します。
下記を入力して、「次へ」をクリックします。
- スーパーバイザー名： avi-sv
- クラスタ名： lab-cluster-31
- vSphere Zone 名： z1
3. ストレージ

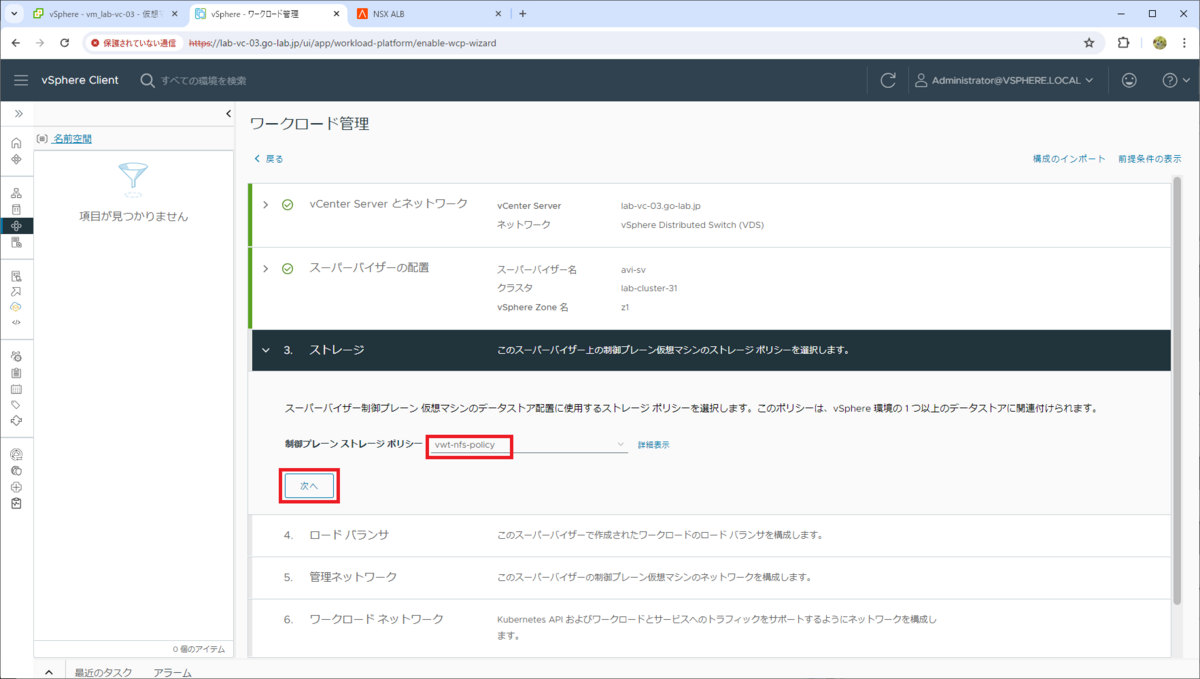

ストレージ ポリシーを選択して、「次へ」をクリックします。
- 制御プレーン ストレージ ポリシー： vwt-nfs-policy
4. ロードバランサ
ここで、Avi Controller で作成した証明書を入手します。

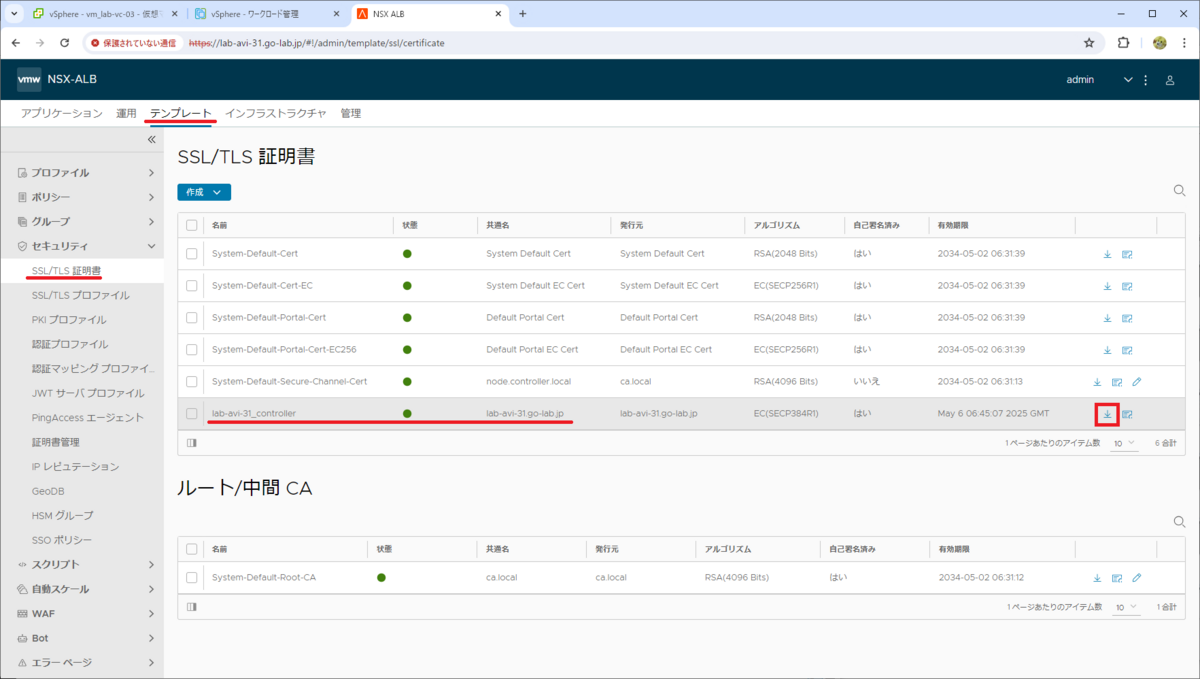

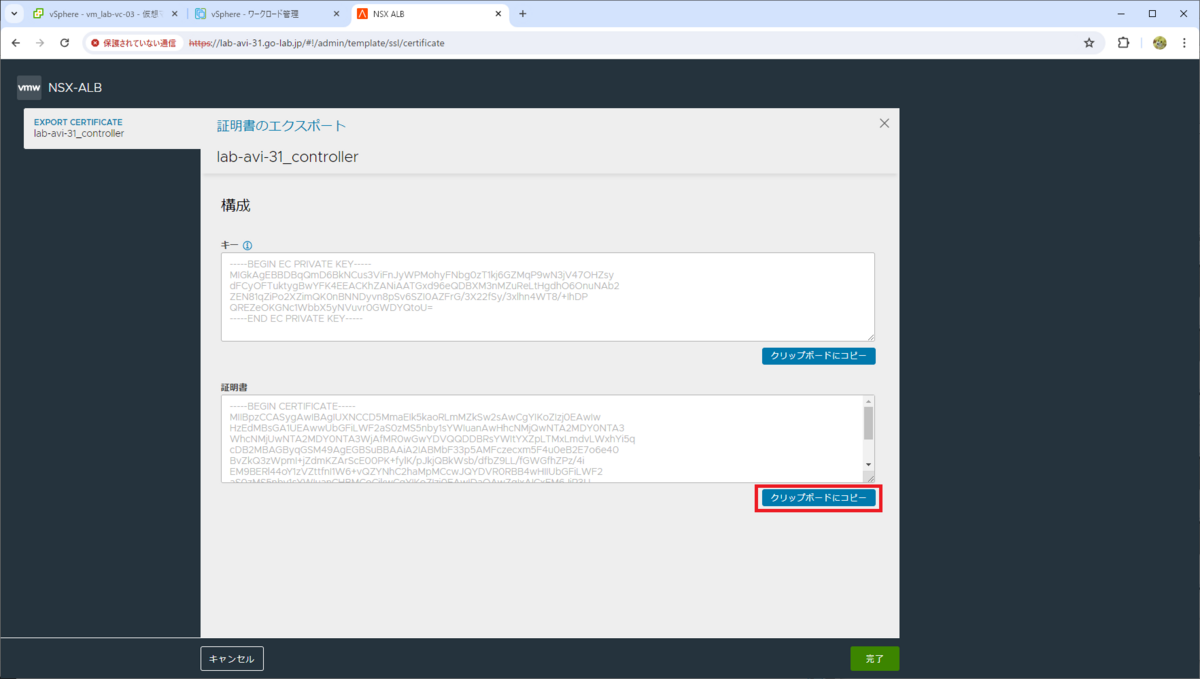

Avi Controller で、「テンプレート」→「セキュリティ」→「SSL/TLS 証明書」を開き、lab-avi-31_controller という名前の証明書で、エクスポート ボタン（↓マーク）をクリックします。
証明書で「クリップ ボードにコピー」をクリックします。

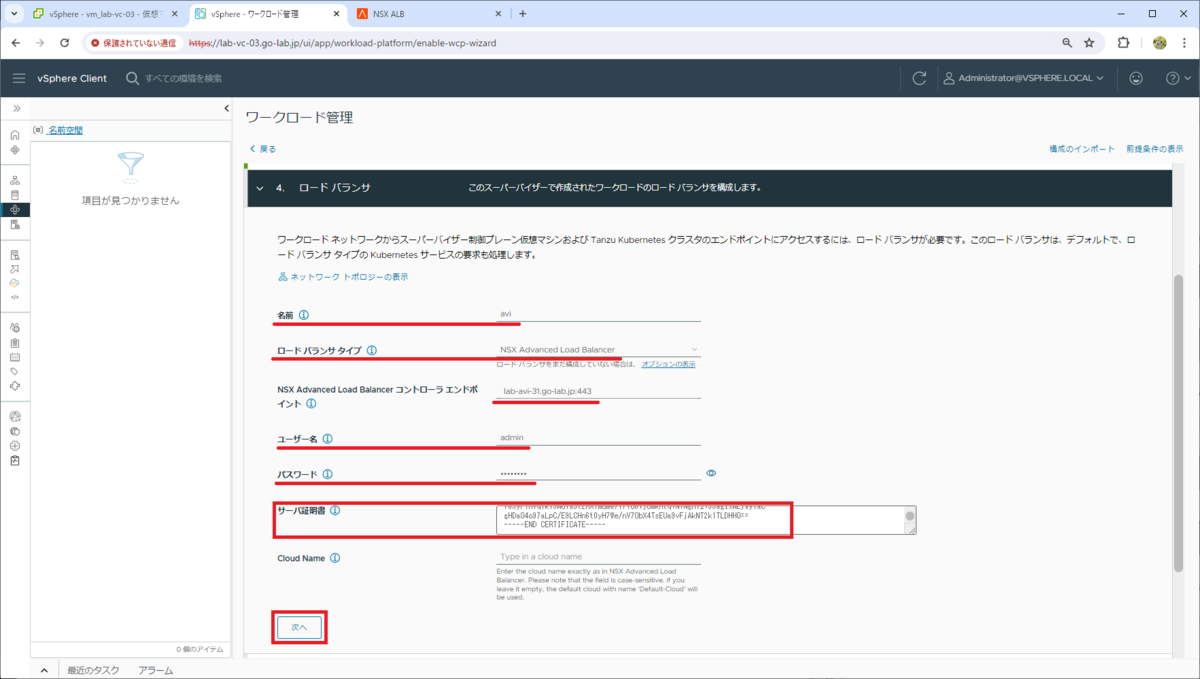

- 名前： avi
- タイプ： NSX Advanced Load Balancer
- NSX Advanced Load Balancer コントローラ エンドポイント： lab-avi-31.go-lab.jp:443
※Avi Controller のアドレスとポート番号を入力。 - ユーザー名： Avi Controller 管理ユーザを入力。このラボでは admin。
- パスワード： Avi Controller 管理ユーザのパスワードを入力。
- サーバ証明書： 直前に Avi Controller から取得（クリップボードにコピー）した証明書を入力。
- Cloud Name： Avi のクラウド名。今回は空欄のまま。※デフォルトは Default-Cloud

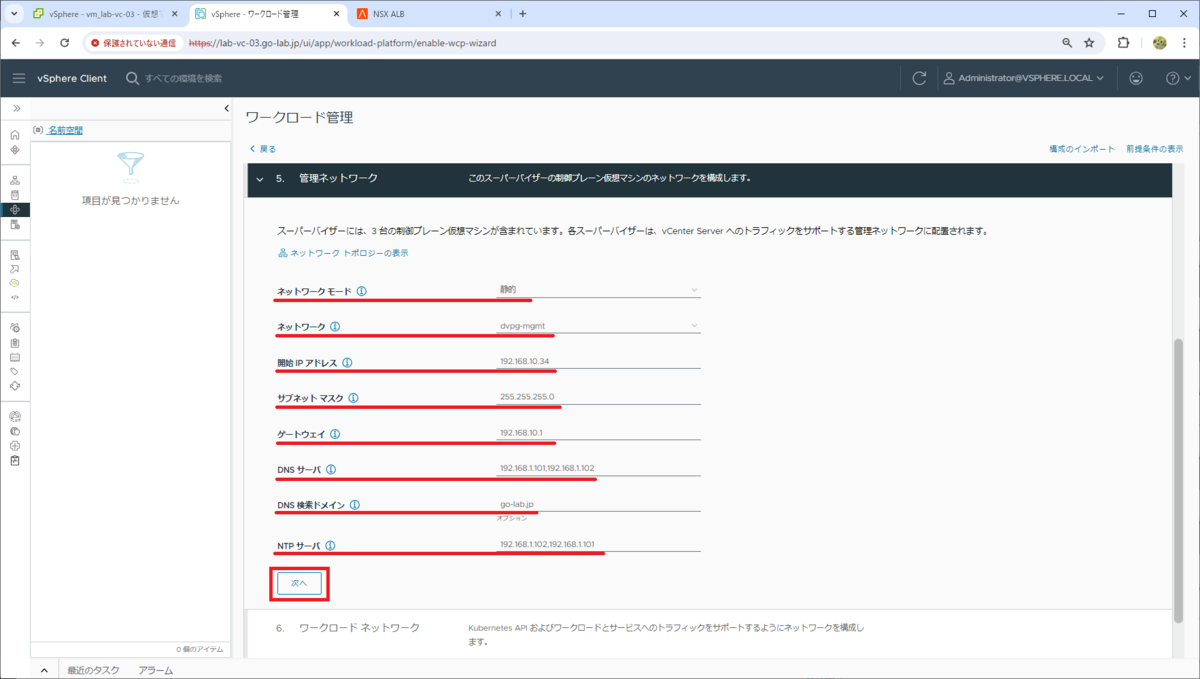

5. 管理ネットワーク
管理ネットワークの情報を入力して、「次へ」をクリックします。
Supervisor Control Plane VM の、管理ネットワーク（vNIC#1）に関連する設定です。
次のようにパラメータを入力して、「次へ」をクリックして進めます。
- ネットワーク モード： 静的
- ネットワーク： dvpg-mgmt
※事前に作成しておいた、管理ネットワークのポートグループを選択 - 開始 IP アドレス： 192.168.10.34（～ .38 の 5つが利用される）
※Supervisor Control Plane VM の vNIC#1 に付与する IP アドレス - サブネットマスク： 255.255.255.0
- ゲートウェイ： 192.168.10.1
- DNS サーバ： 192.168.1.101,192.168.1.102
- DNS 検索ドメイン： go-lab.jp
- NTP サーバ： 192.168.1.101,192.168.1.102

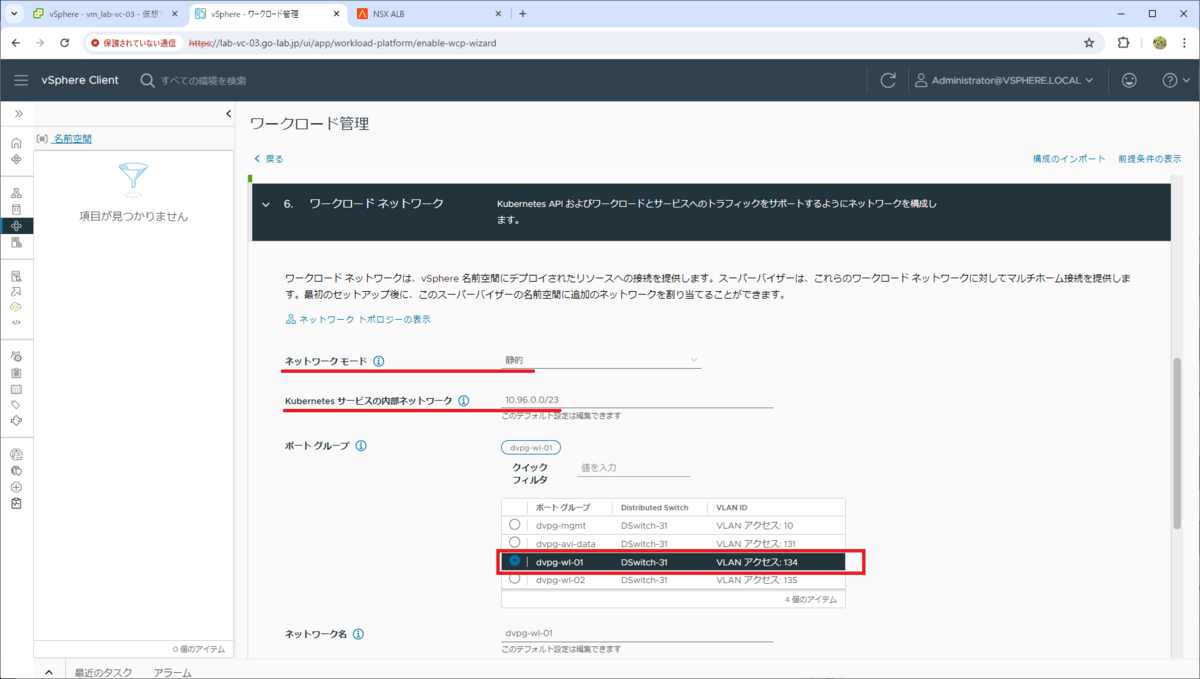

6. ワークロード ネットワーク
Supervisor Control Plane VM の vNIC#2 と、TKGS クラスタのノードが接続される、ワークロード ネットワークに関連する設定です。
次のパラメータを入力して、画面をスクロールします。
- ネットワーク モード： 静的
- Kubernetes サービスの内部ネットワーク： 10.96.0.0/23 ※デフォルトのまま
- ポートグループ： dvpg-wl-01

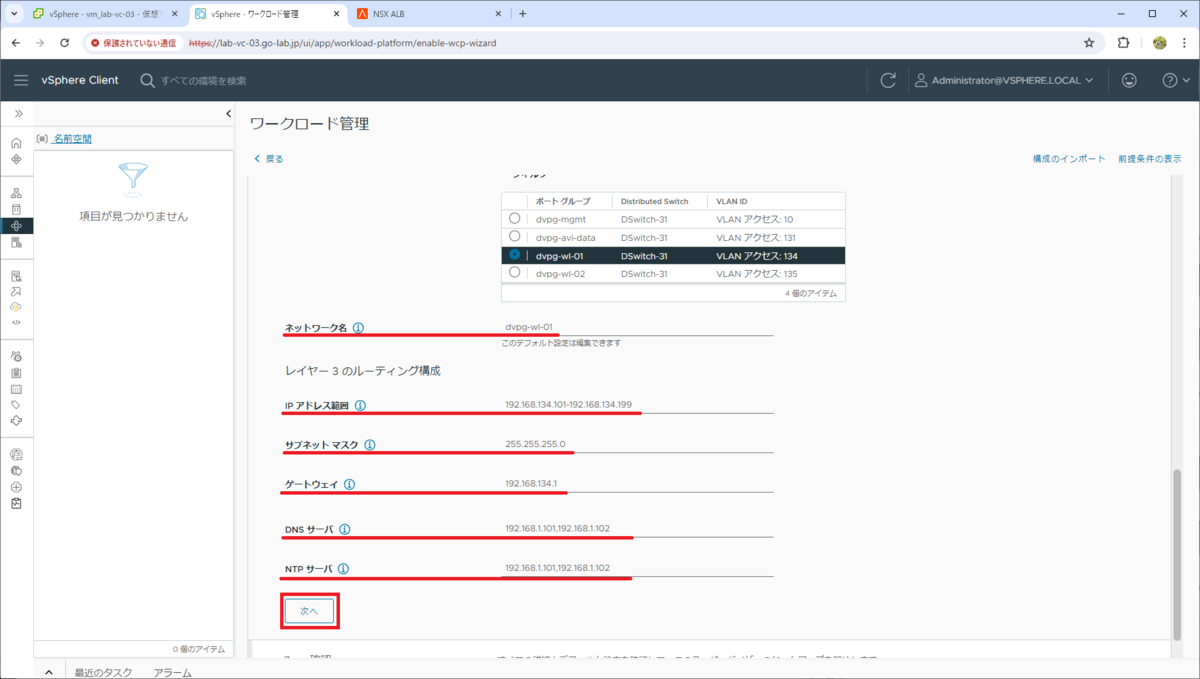

残りのパラメータを入力して、「次へ」をクリックします。
- ネットワーク名： dvpg-w01-01 ※選択したポートグループ名が自動入力される。
- レイヤー 3 のルーティング構成
- IP アドレス範囲： 192.168.134.101-192.168.134.199
- サブネット マスク： 255.255.255.0
- ゲートウェイ： 192.168.134.1
- DNS サーバ： 192.168.1.101,192.168.1.102
- NTP サーバ： 192.168.1.101,192.168.1.102
7. 確認

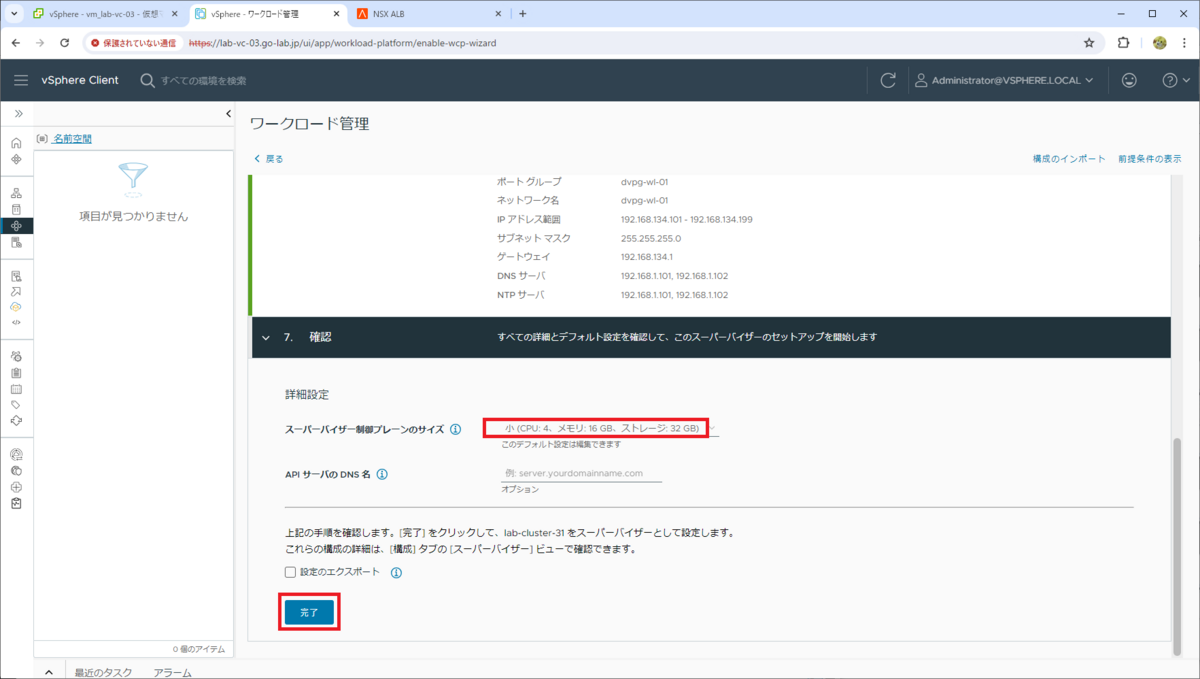

詳細設定として Supervisor Control Plane VM の サイズを指定して、「完了」をクリックします。
- スーパーバイザー制御プレーンのサイズ： 小 (CPU:4、メモリ: 16 GB、ストレージ 32 GB)

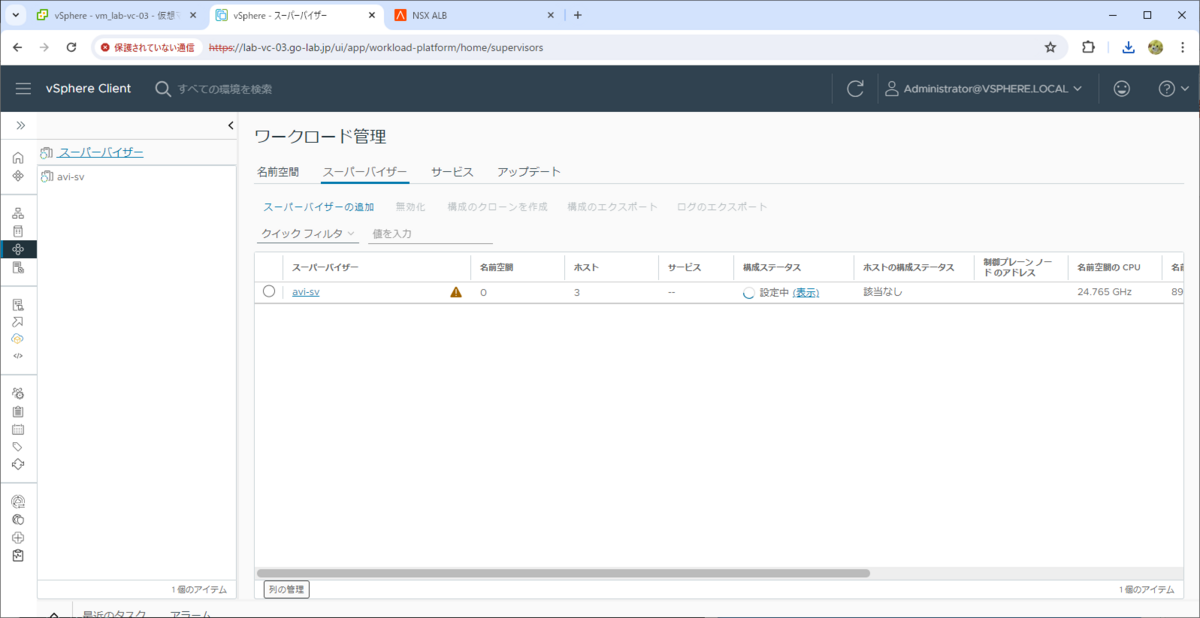

これでワークロード管理の有効化が開始されるので、しばらく（数十分～数時間）待ちます。
スーパーバイザー構築後の様子

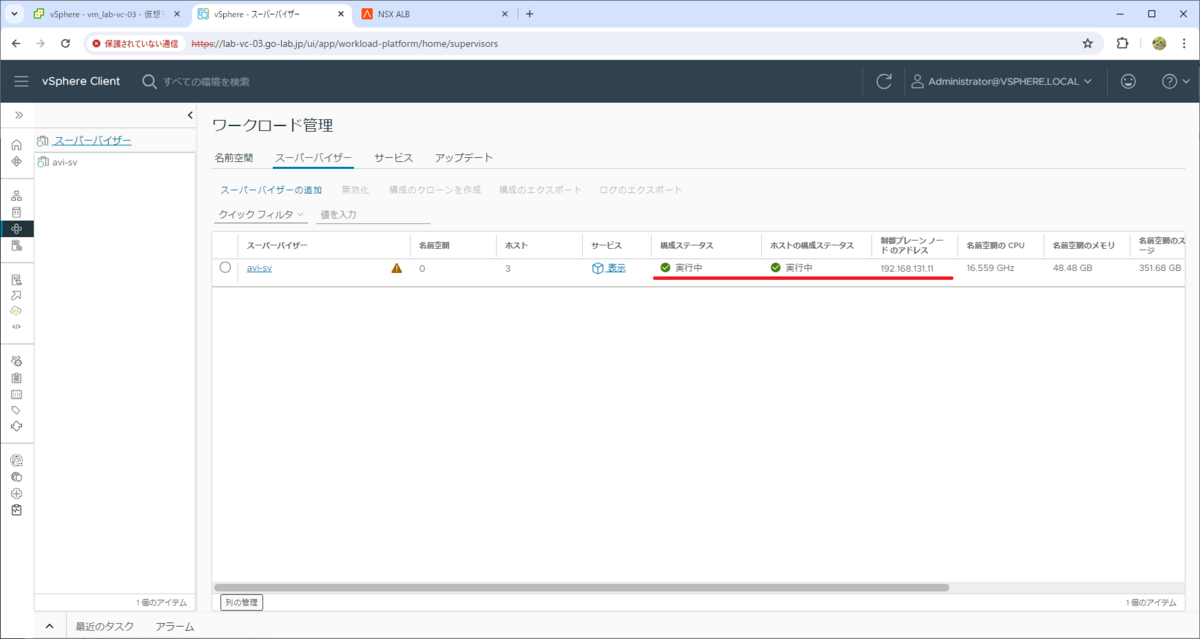

ワークロード管理の有効化が完了すると、構成ステータスが「実行中」になり、制御プレーン ノード の IP アドレスがデータ ネットワークから付与されます。
- 制御プレーン ノード の IP： 192.168.131.11

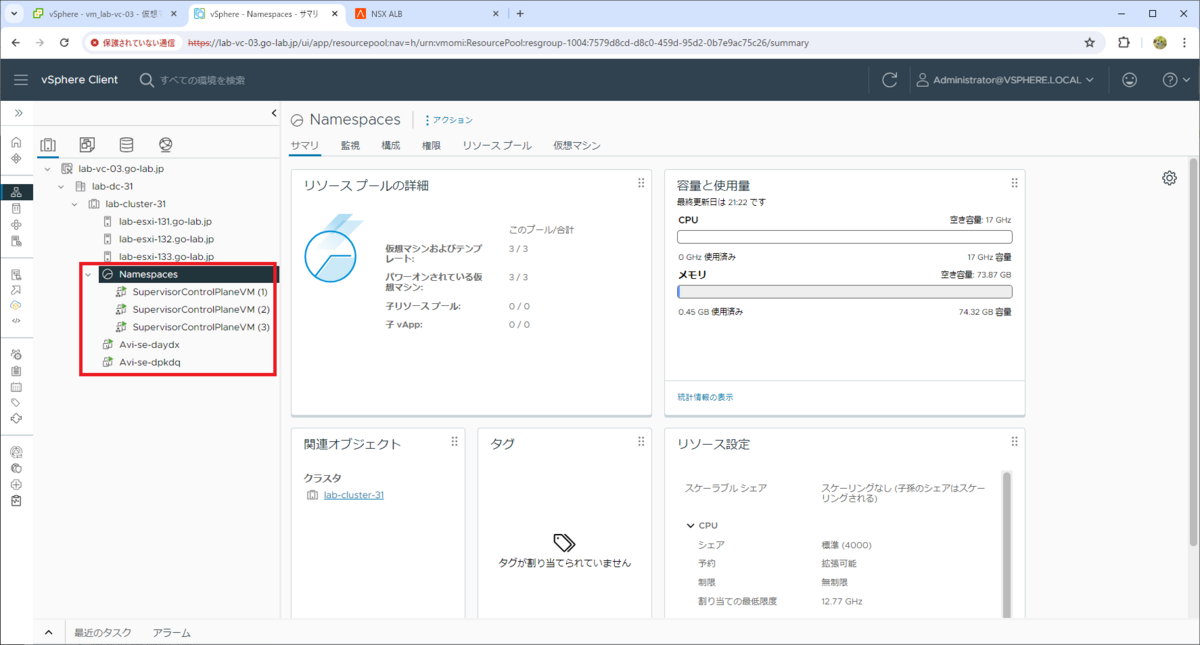

ホストおよびクラスタの vCenter インベントリを確認すると、Supervisor Control Plane VM 3台と、Avi Service Engine（SE）2台が自動デプロイされたことがわかります。

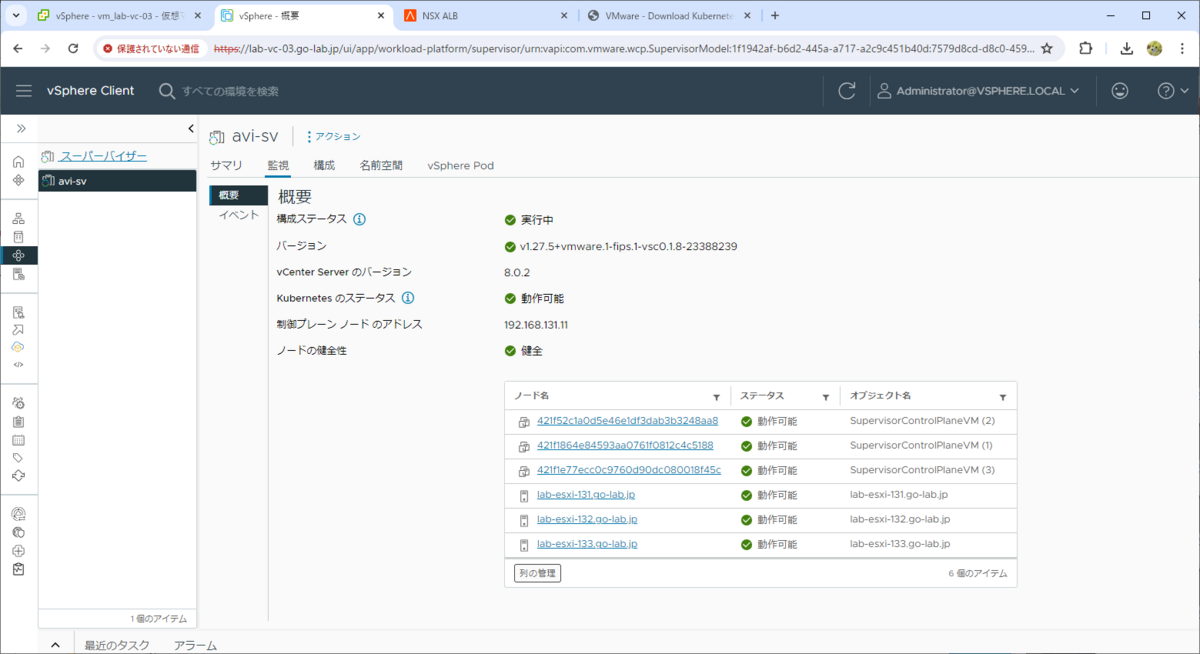

「ワークロード管理」→「スーパーバイザー」タブを開き、スーパーバイザー名（avi-sv」をクリックします。そして「監視」タブ→「概要」を開くと、スーパーバイザーや、ノードの状態が確認できます。

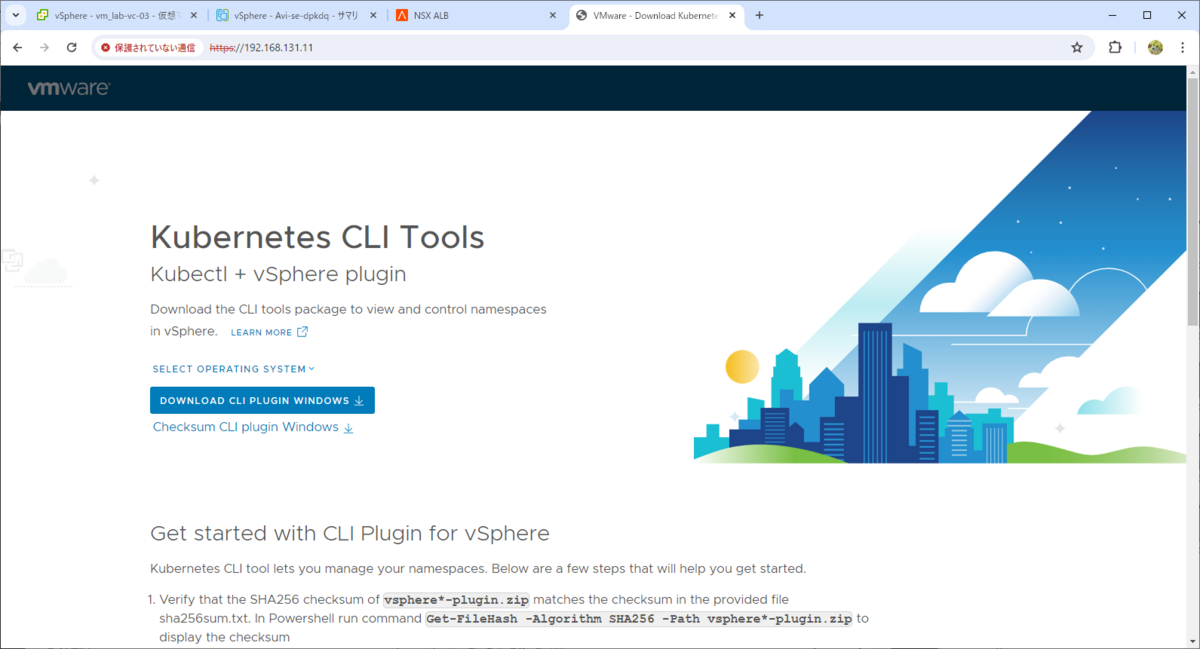

そして Web ブラウザから、HTTPS で制御プレーン ノード の IP アドレスにアクセスすと、kubectl や vSphere Plug-in などをダウンロードできるサイトが表示されます。

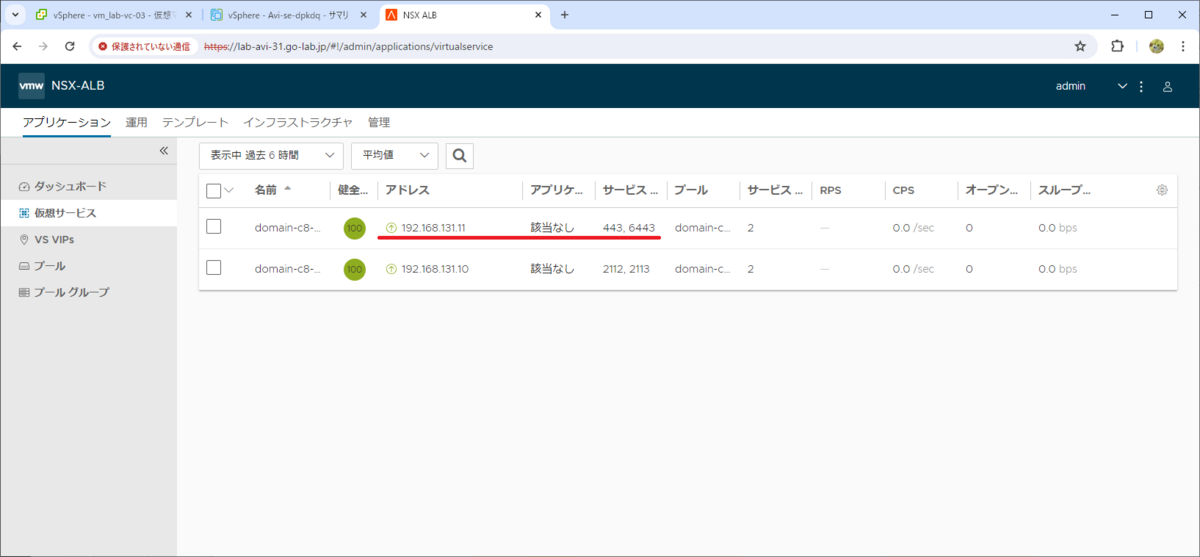

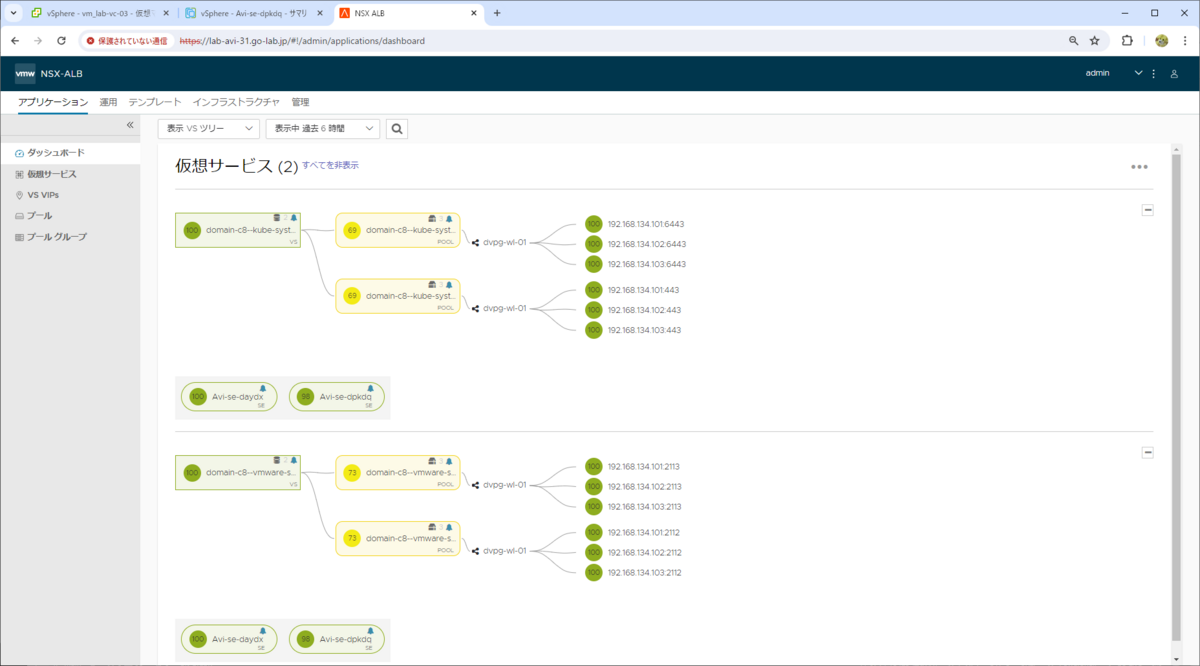

Avi Controller を確認すると、自動的に仮想サービスや VIP アドレスが作成されます。
制御プレーン ノード の IP アドレス「192.168.131.11」も、Avi Load Balancer の VIP です。
つづく。
