vSphere with Tanzu 8.0 U2 ラボ環境構築。Part-10: ワークロード管理の有効化

vSphere 8.0 U2 で、vSphere with Tanzu の自宅ラボ環境を構築していきます。今回は、ワークロード管理を有効化して、スーパーバイザーを構築します。

まとめ： vSphere with Tanzu 8.0 U2 ラボ環境構築。まとめ
前回： Part-09: Tier-0 ゲートウェイの作成

今回の内容です。

ラボ構成のイメージ
ESXi ホストのメンテナンスモード解除
ワークロード管理の有効化（スーパーバイザーの構築）

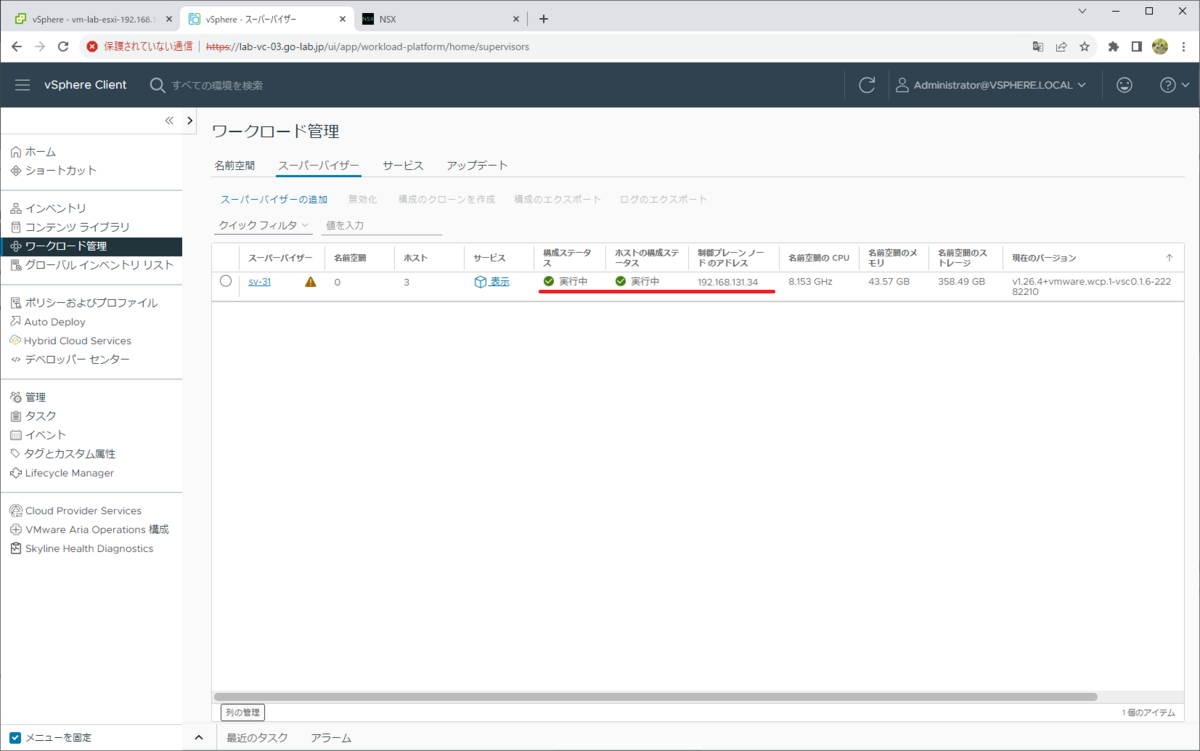

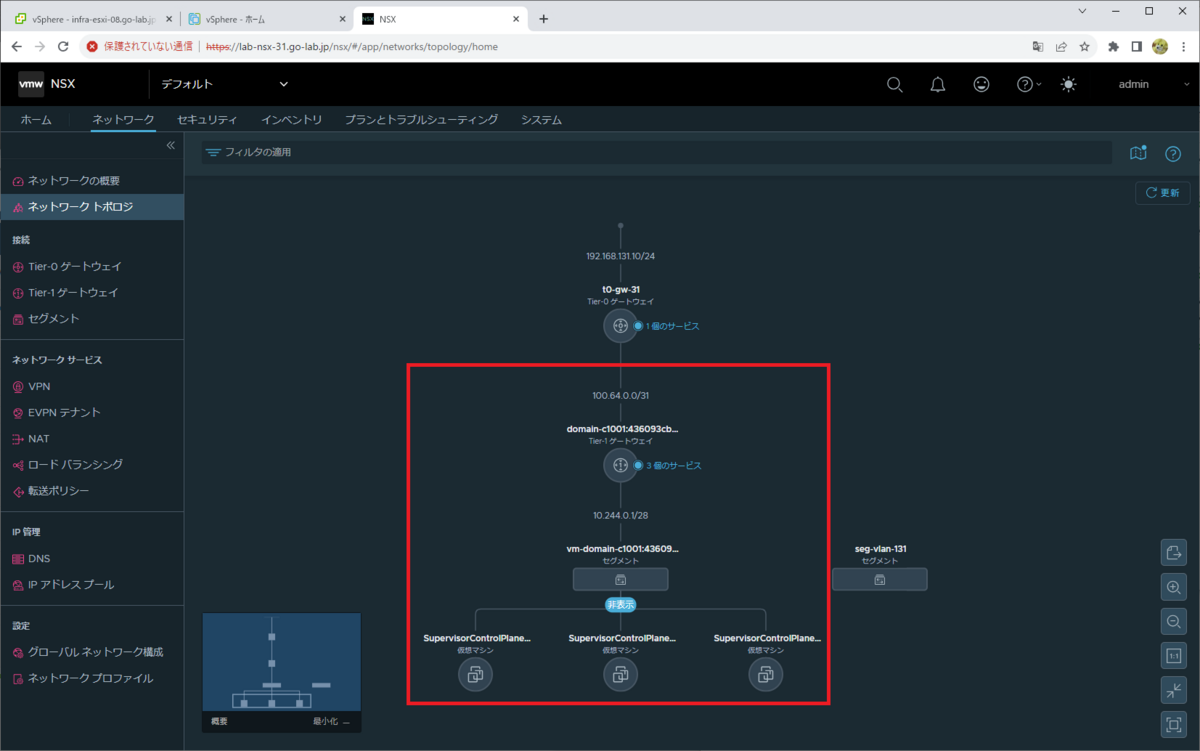

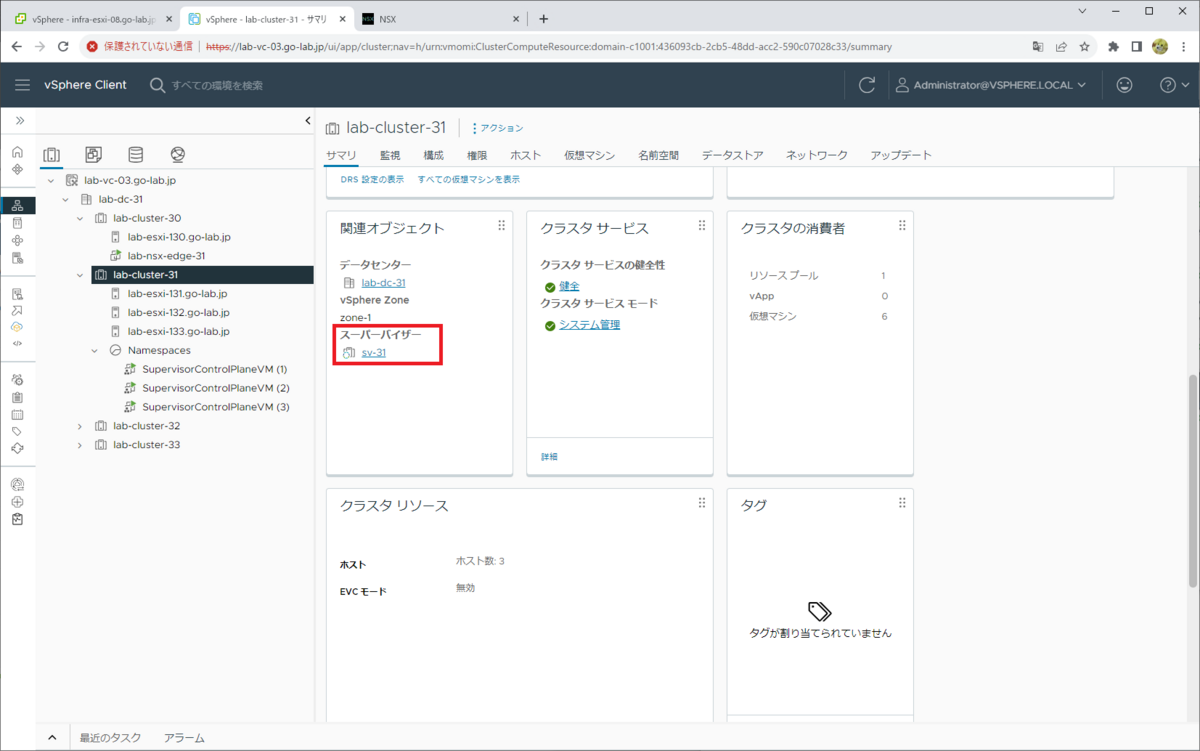

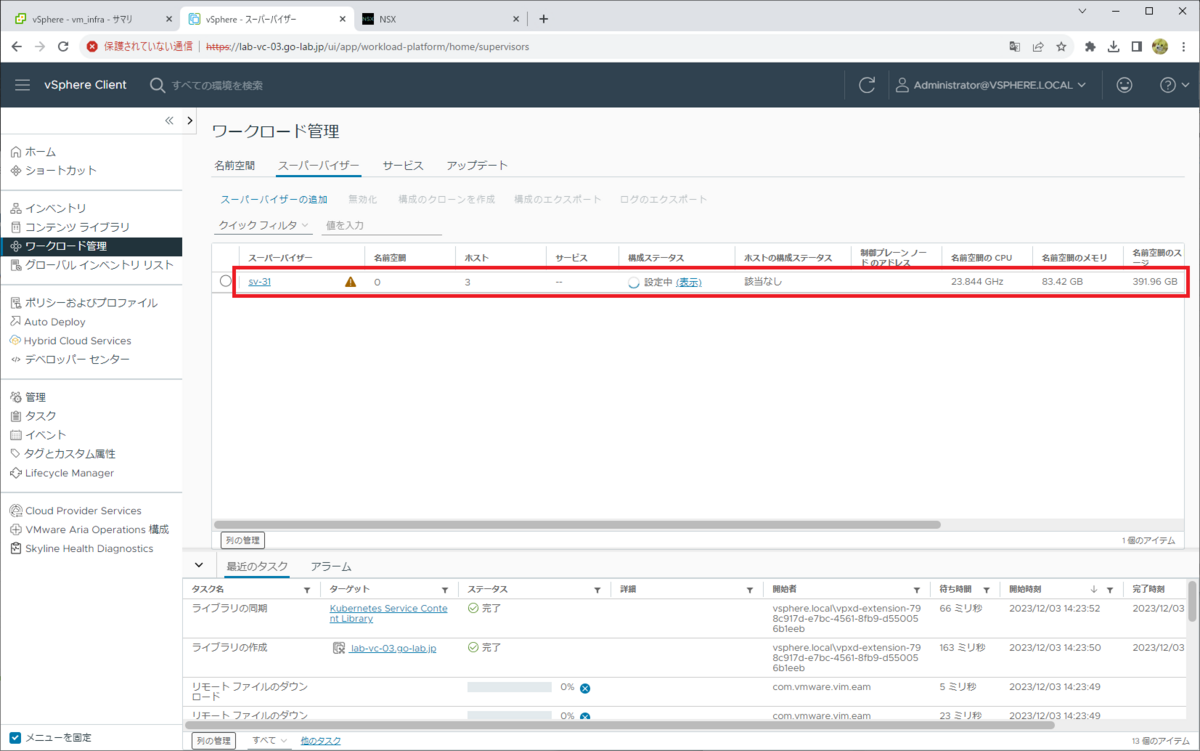

ワークロード管理が有効化されたクラスタの様子

ドキュメントでは、下記のあたりが参考になります。

NSX ネットワークを使用する 1 ゾーンスーパーバイザーのデプロイ

ラボ構成のイメージ

今回は、ワークロード管理を有効化して、1-Zone のスーパーバイザーを構築します。制御プレーン仮想マシン（Supervisor Control Plane VM）が3台が自動展開され、vSphere に Kubernetes の機能が組み込まれます。

ESXi ホストのメンテナンスモード解除

ワークロード管理を有効化するクラスタで、配下の ESXi ホストのメンテナンスモードを解除しておきます。

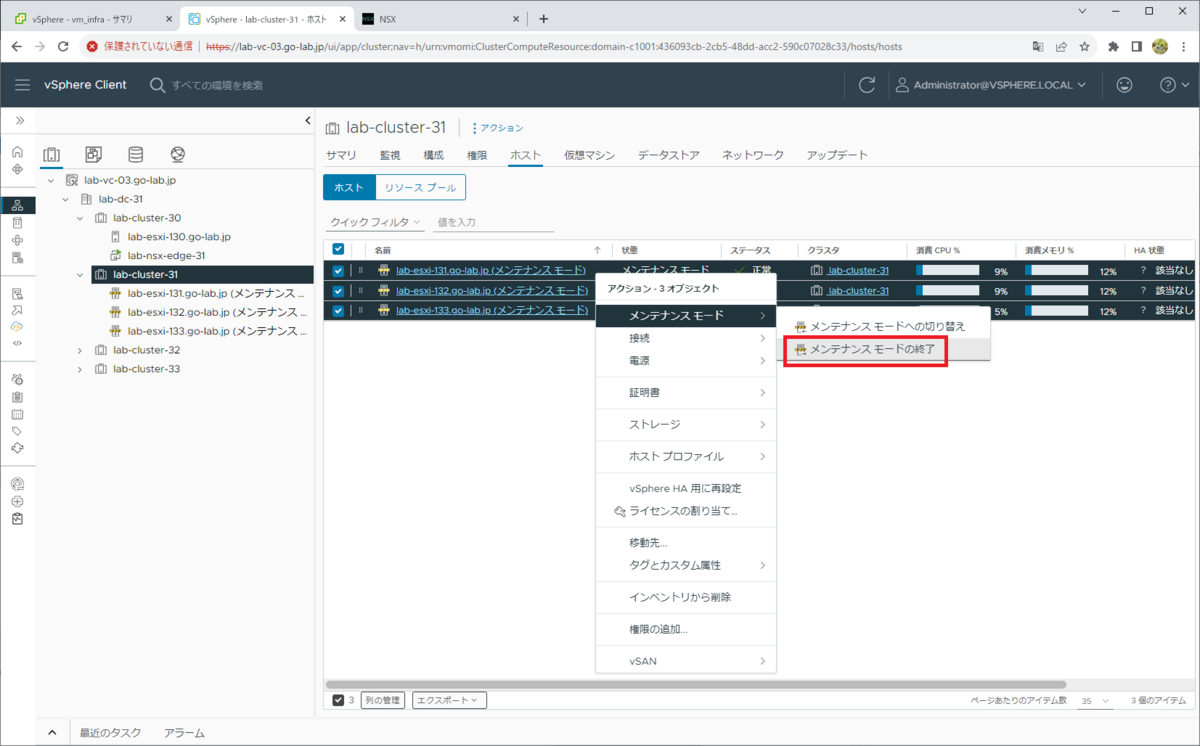

クラスタの「ホスト」タブで ESXi ホストをすべて選択して、右クリック →「メンテナンスモード」→「メンテナンスモードの終了」をクリックします。

確認メッセージが表示されるので、「はい」をクリックします。

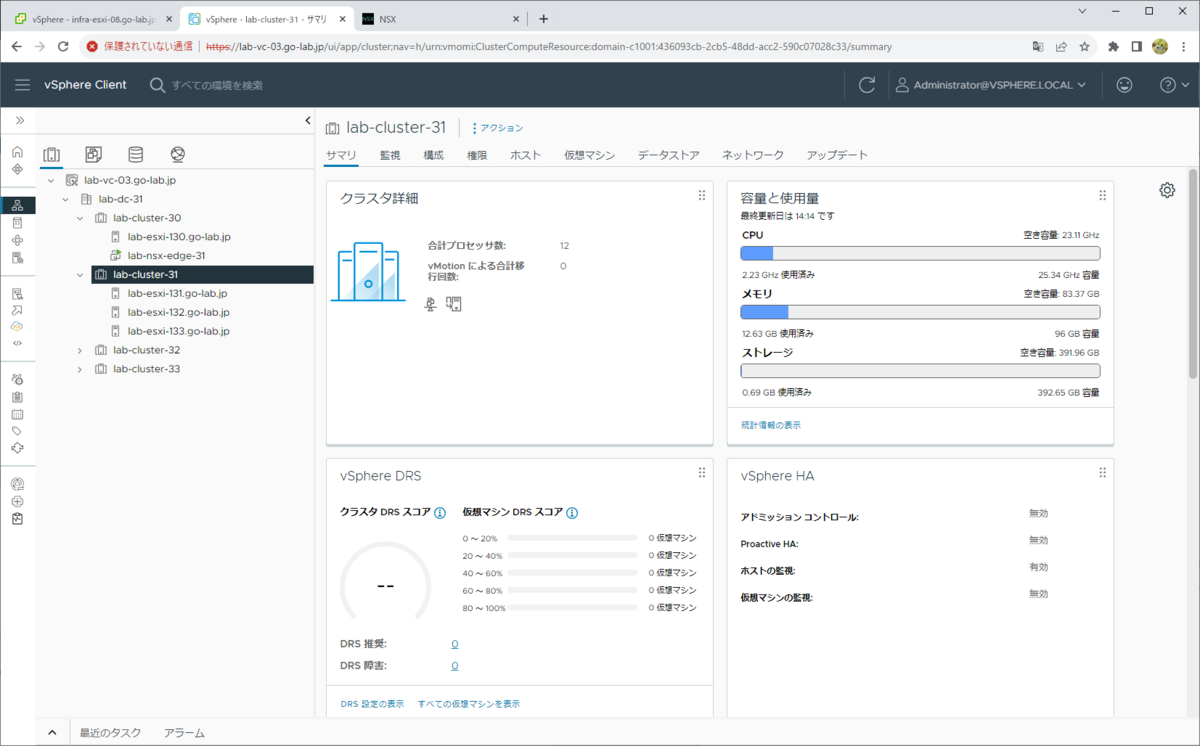

ワークロード管理を有効化する前のクラスタでの、リソースの様子です。

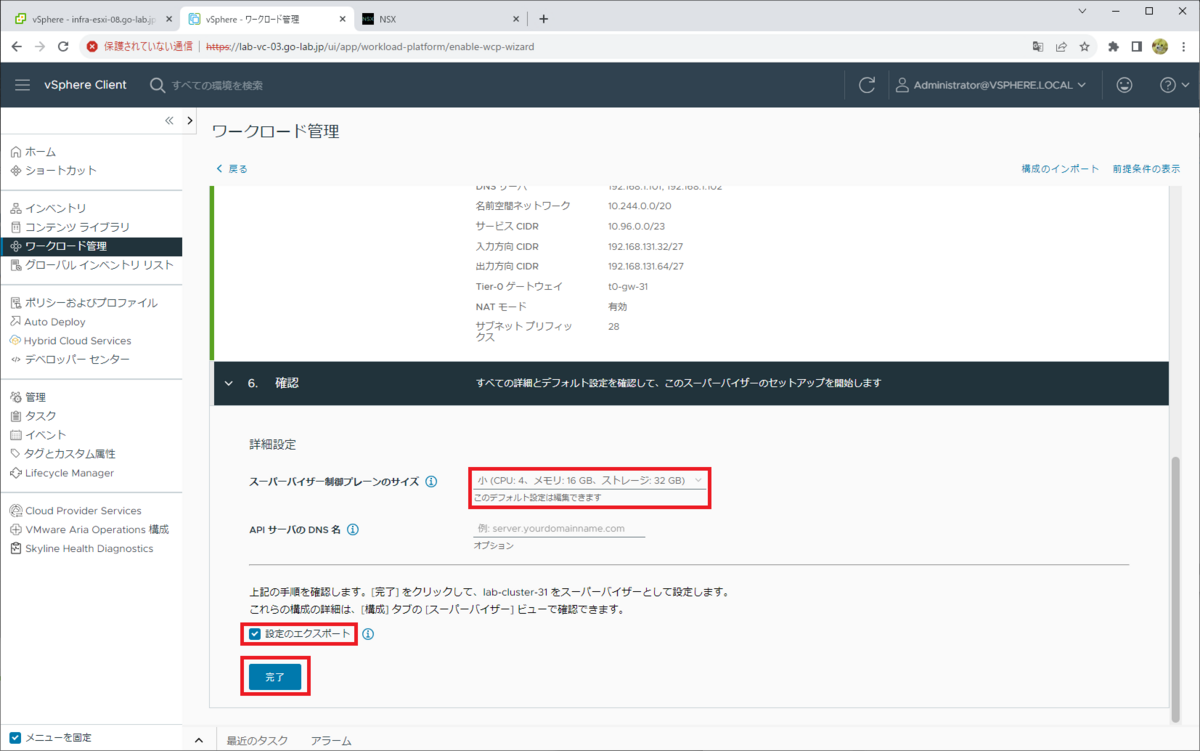

ワークロード管理の有効化（スーパーバイザーの構築）

vSphere Client で「ワークロード管理」を有効化すると、スーパーバイザーが構築されます。

「ワークロード管理」メニューを開きます。

評価モードで（ライセンスキーを入力しないで）利用するには、初回のみ利用者の情報を入力する必要があります。

「開始する」をクリックします。

1. vCenter Server とネットワーク

ネットワークスタックを選択して、「次へ」をクリックします。

ネットワークスタックの選択： NSX

2. スーパーバイザーの配置

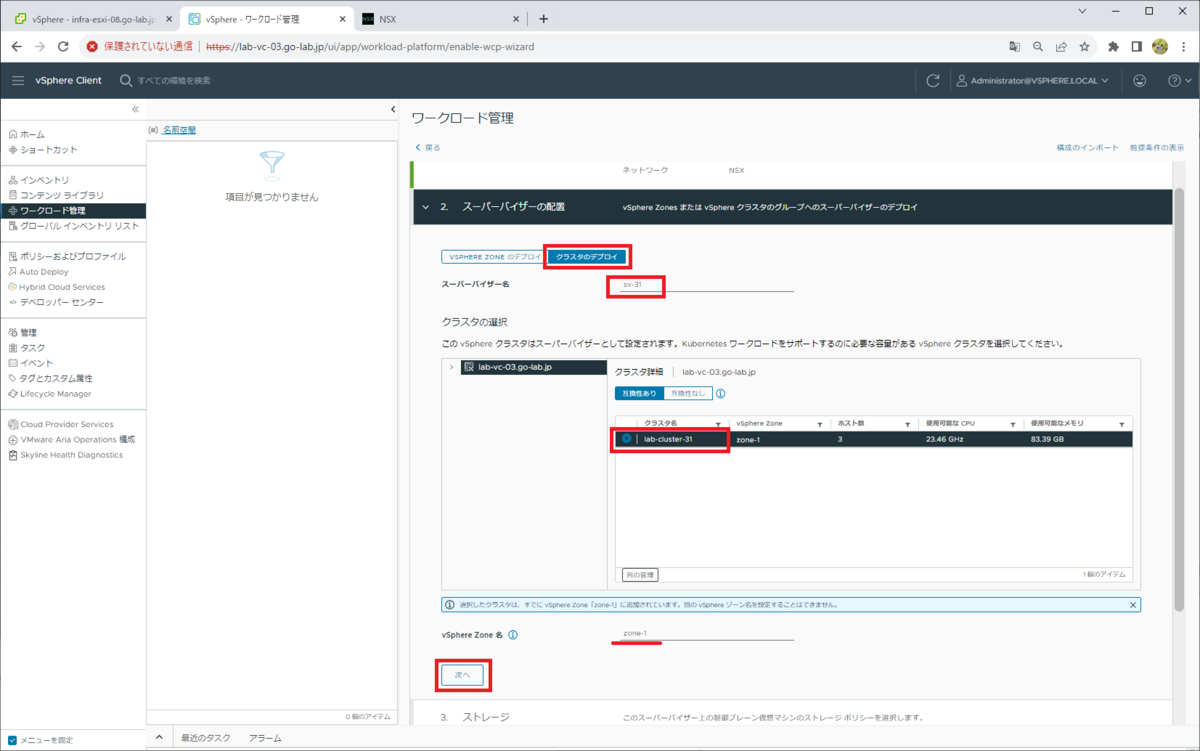

今回は 1-Zone 構成なので、「クラスタのデプロイ」タブを選択します。

スーパーバイザーの名前と、ワークロード管理を有効化する（スーパーバイザーにする）クラスタを指定します。vSphere 7 のころはスーパーバイザーはクラスタと同名となっていましたが、vSphere 8 からは独立した名前を指定できるようになりました。

今回は事前に vSphere Zone を作成してありますが、未作成の場合は、この画面で作成できます。

スーパーバイザー名： sv-31
クラスタ名： lab-cluster-31
vSphere Zone 名： zone-1

3. ストレージ

Supervisor Control Plane VM のデータストア配置を指定するための仮想マシンストレージポリシーを選択して、「次へ」をクリックします。

制御プレーンストレージポリシー： vwt-nfs-policy
短期ディスクストレージポリシー： vwt-nfs-policy
イメージキャッシュストレージポリシー： vwt-nfs-policy

ちなみに、それぞれ下記の用途で利用されます。

制御プレーンノード → Supervisor Control Plane VM の VMDK を配置するデータストア
短期ディスク → vSphere Pod で利用するデータストア
イメージキャッシュ → コンテナイメージのキャッシュ

4. 管理ネットワーク

Supervisor Control Plane VM（3台）の管理ネットワークを設定して、「次へ」をクリックします。このラボでは、下記のように設定しています。

ネットワークモード：静的
ネットワーク： dvpg-mgmt
開始 IP アドレス： 192.168.10.34（5つの IP アドレスが予約されるので～ .38）
サブネットマスク： 255.255.255.0
ゲートウェイ： 192.168.10.1
DNS サーバ： 192.168.1.101, 192.168.1.102
DNS 検索ドメイン： go-lab.jp
NTP サーバ： 192.168.1.101, 192.168.1.102

ここで指定する「開始 IP アドレス」は、Supervisor Control Plane VM に付与される IP アドレスで、開始 IP アドレスから 5つが採番されます。IP アドレスの割り当ては、かならずしも仮想マシン名末尾の番号「(1) ～」とは一致せず、デプロイ処理が完了した順に割り当てられるようです。

Supervisor Control Plane VM の Floating IP アドレス。今回は .34
Supervisor Control Plane VM #1。今回は .35
Supervisor Control Plane VM #2。今回は .36
Supervisor Control Plane VM #3。今回は .37
アップグレード時の予約。今回は .38

5. ワークロードネットワーク

スーパーバイザーの Kubernetes クラスタとしてのネットワーク設定です。このラボでは、下記のパラメータを入力して「次へ」をクリックします。

vSphere Distributed Switch： DSwitch-31
DNS サーバ： 192.168.1.101,192.168.1.102
Edge クラスタ： edge-cluster-31
Tier-0 ゲートウェイ： t0-gw-31
NAT モード：有効 ※デフォルトのまま
サブネットプリフィックス： /28 ※デフォルトのまま
名前空間ネットワーク： 10.244.0.0/20 ※デフォルトのまま
入力方向 CIDR： 192.168.131.32/27
出力方向 CIDR： 192.168.131.64/27

ちなみに、ここで入力するアドレスは下記のように利用されます。

名前空間ネットワーク
- Supervisor Control Plane VM、vSphere Pod、TKGS クラスタノード仮想マシンの接続されるネットワークのアドレスです。
- 自動作成される NSX オーバーレイセグメントに、レンジから「サブネットプレフィックス」単位（今回は /28）でネットワークが払い出されます。
サービス CIDR
- Kubernetes クラスタ内部通信で使用される、ClusterIP のアドレス採番で使用されるレンジです。
- NSX LB / NSX ALB ではなく、NSX DLB（分散ロードバランサー）で、VIP が提供されます。
入力方向 CIDR
- Tier-0 ゲートウェイの外部インターフェイス（Edge のアップリンク）と同セグメントから、/27 以上のレンジを指定します。
- このレンジから、NSX LB または NSX ALB による VIP が払い出されます。
- この CIDR の1番目の IP アドレスは、CSI Controller の VIP（192.168.131.33）になります。

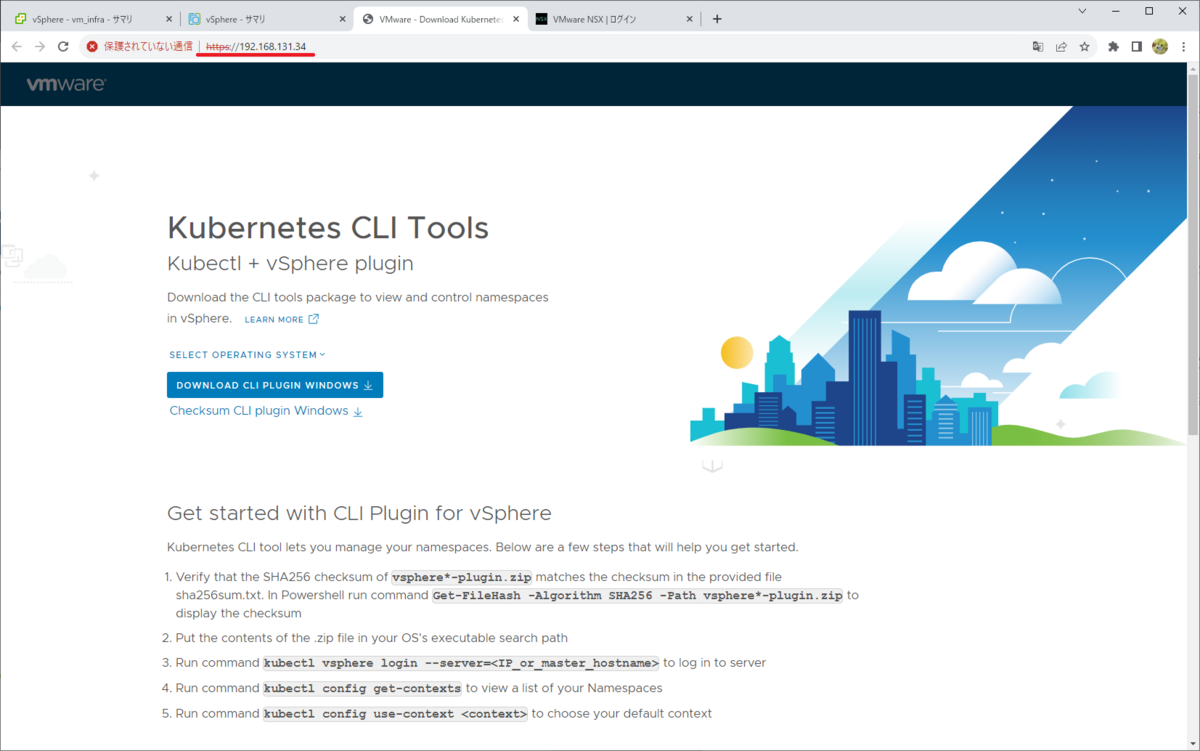

- この CIDR の2番目の IP アドレスは、Kube API Server VIP（192.168.131.34）になります。kubectl のダウンロードページもこのアドレスです。
出力方向 CIDR
- スーパーバイザーで展開される Pod（コンテナ）などから外部にアクセスするための SNAT アドレスです。
- NSX Tier-1 ゲートウェイに、SNAT アドレスとして設定されます。
- Tier-0 ゲートウェイの外部インターフェイス（NSX Edge のアップリンク）と同セグメントから、/27 以上のレンジを指定します。
