VMware Cloud Foundation（VCF）5.2 の Aria Automation で、テンプレートから展開する仮想マシンを NSX オーバーレイ セグメントに接続してみます。今回は、NSX による Routed ネットワークを構成するテンプレートを展開してみます。
前回はこちら。
今回の内容です。
1. YAML ファイルの用意
以前に Assembler で作成した テンプレートをもとに、下記のように YAML ファイルを作成します。
vm-template-04.yaml
- L5：以前に利用した「Cloud.Network」の代わりに、NSX 専用の 「Cloud.NSX.Network」を使用します。
- L11：自動作成される NSX セグメントを Tier-1 ゲートウェイに接続するため、「networkType: routed」を指定します。
- L13：vSphere 専用の「Cloud.vSphere.Machine」を使用します。ちなみに以前に指定した「Cloud.Machine」でも Cloud.NSX.Network は使用可能です。
2. Assembler でのテンプレートの作成（NSX Routed ネットワーク）
YAML ファイルを Assembler でアップロードして、テンプレートを作成します。

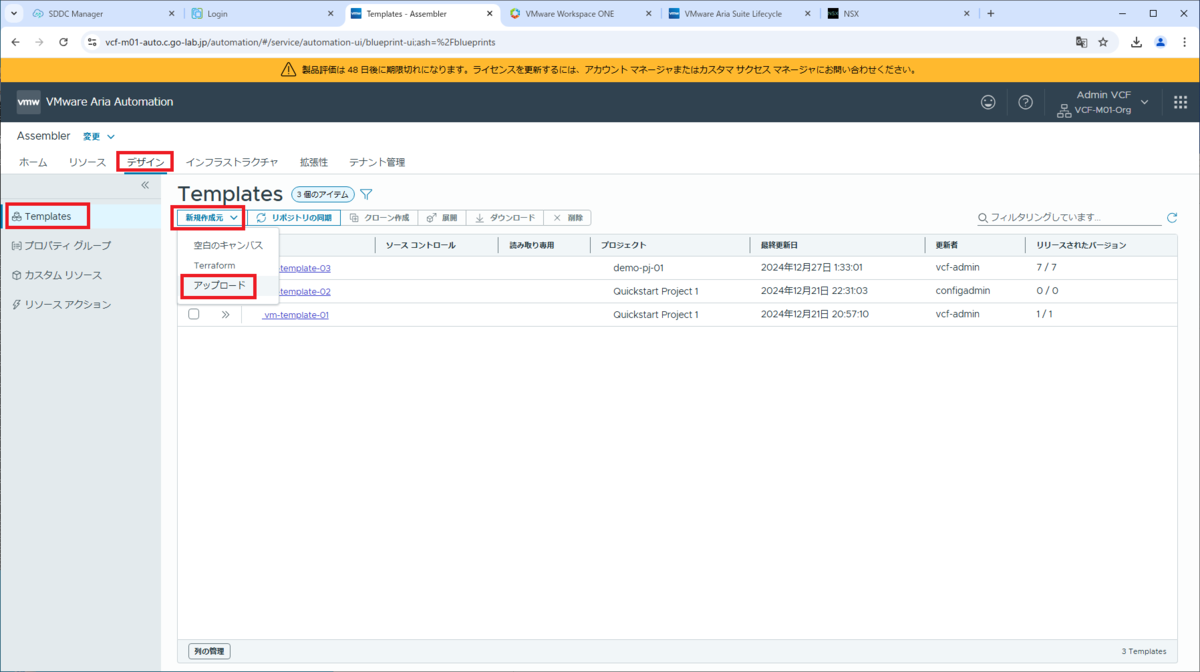

Assembler の「デザイン」タブ →「Templates」を開き、「新規作成元」→「アップロード」を開きます。

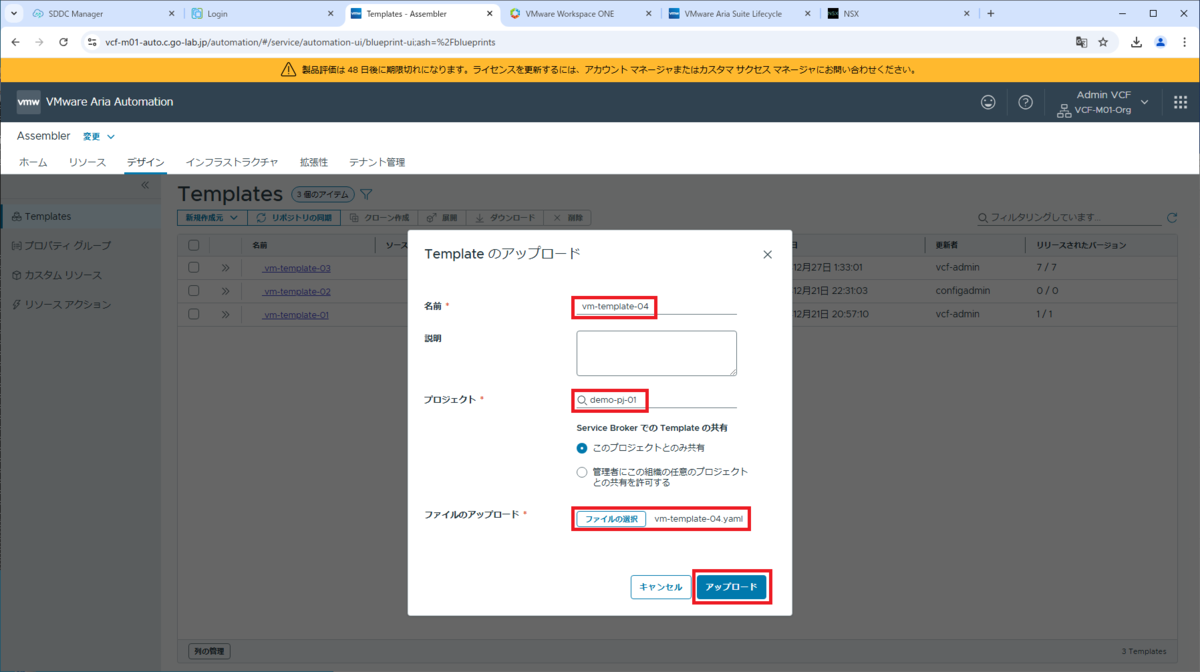

テンプレートのパラメータを入力して、「アップロード」をクリックします。
- 名前：vm-template-04
- プロジェクト：demo-pj-01
- ファイルのアップロード：vm-template-04.yaml

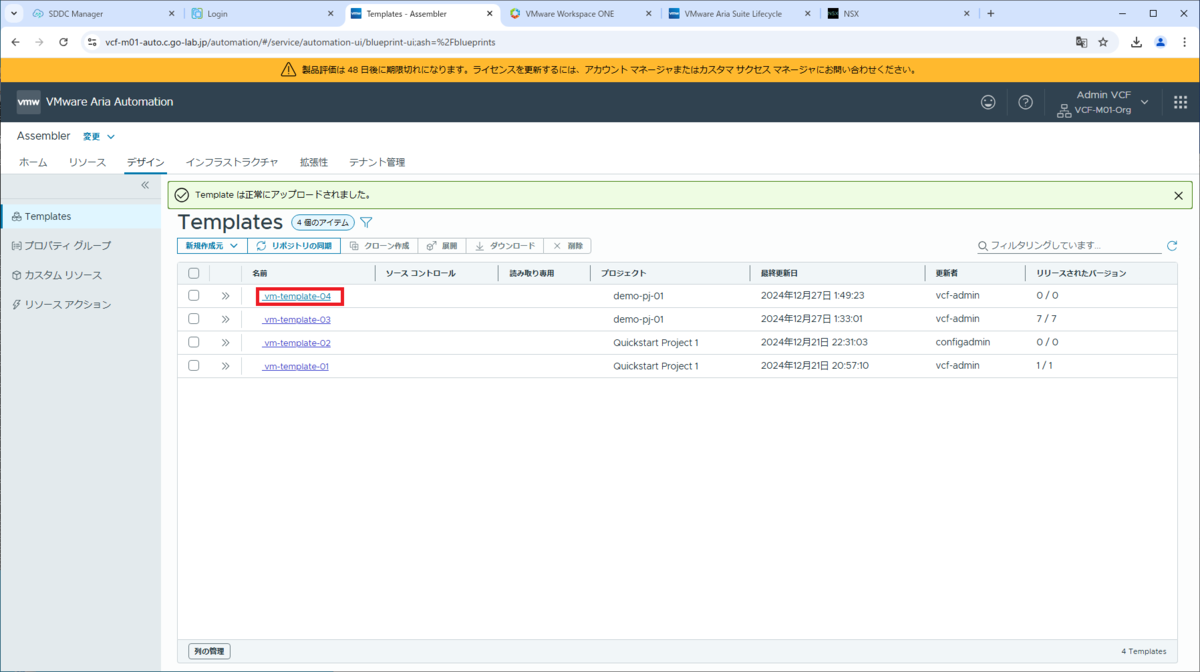

作成されたテンプレートを開きます。
- テンプレート：vm-template-04

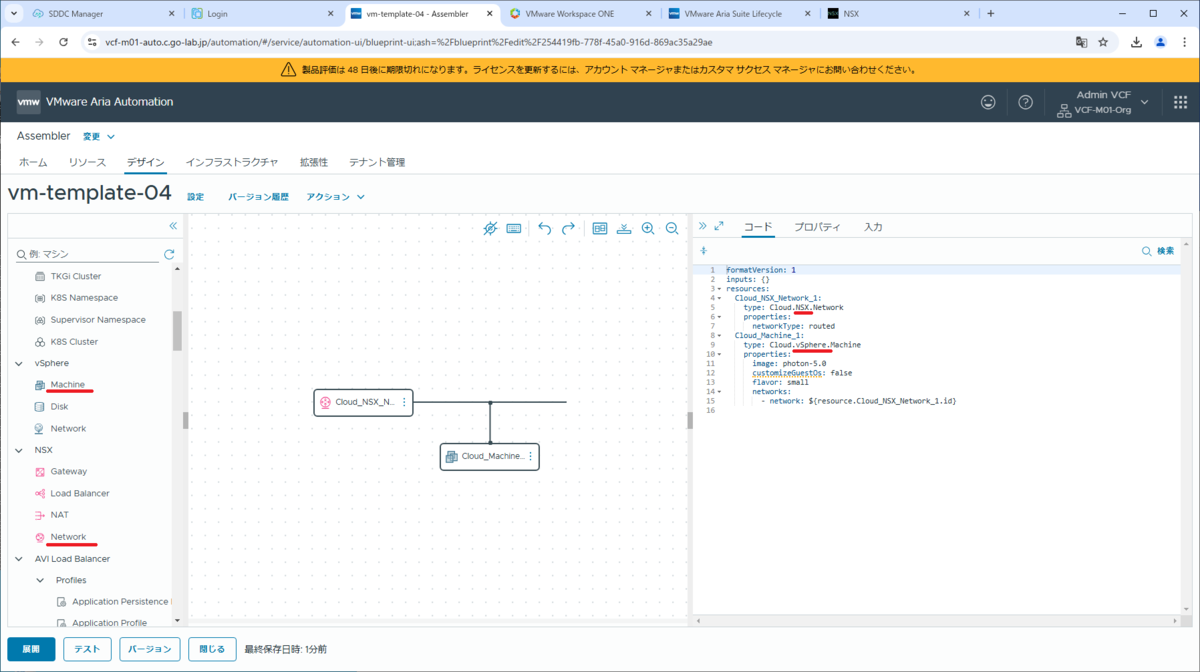

テンプレートの YAML コードを確認すると、アップロードしたファイルのとおり、NSX ネットワークと vSphere 仮想マシンが指定されています。

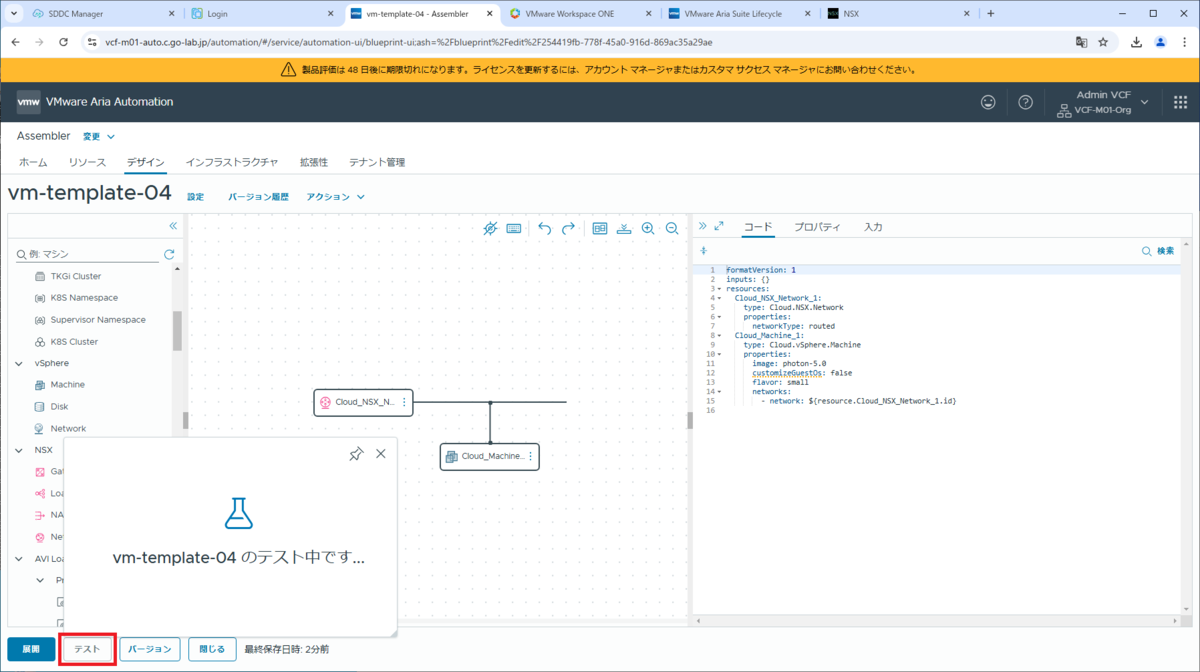

「テスト」をクリックします。

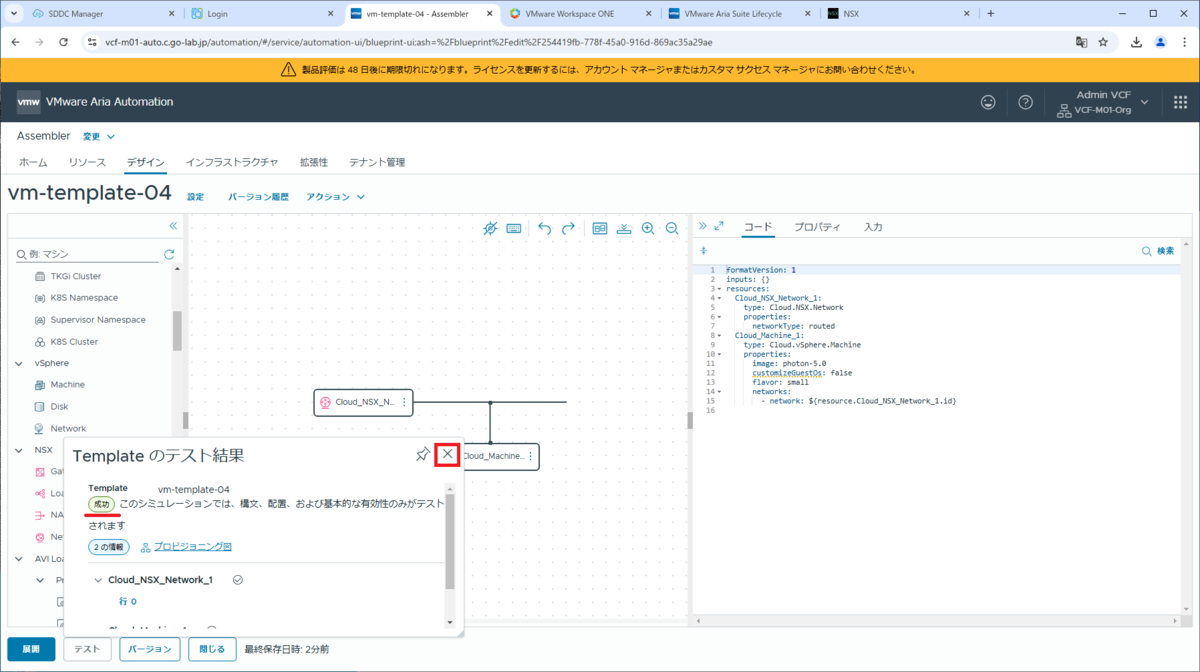

テンプレートのテストが成功したことを確認して、「×」で閉じます。

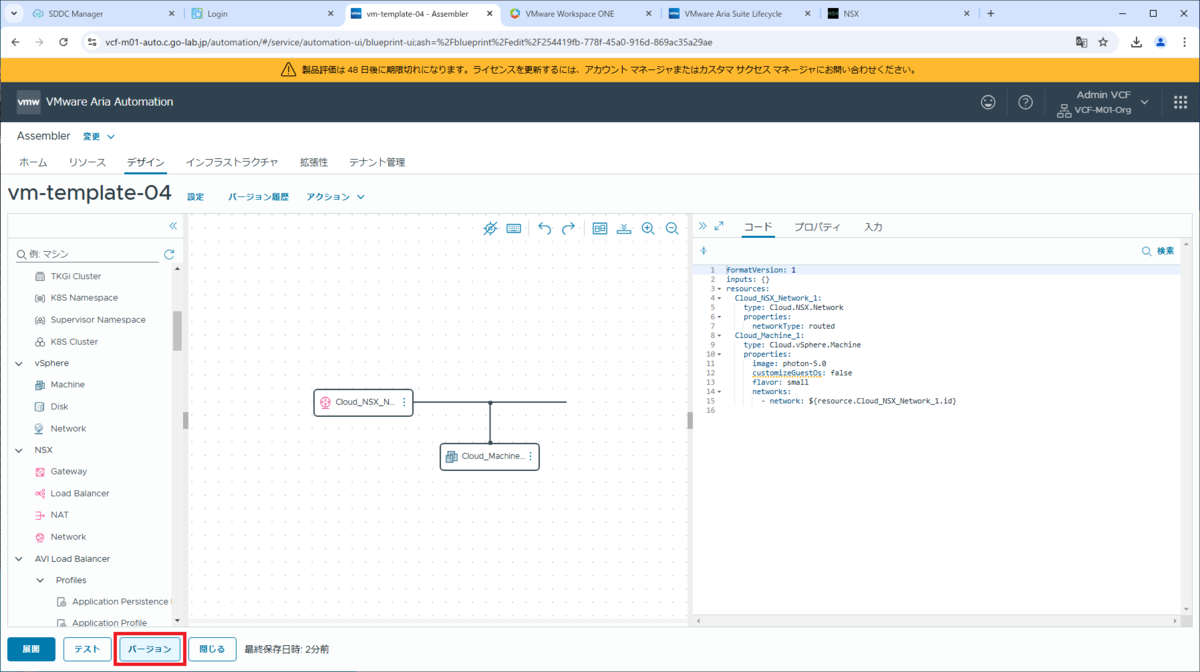

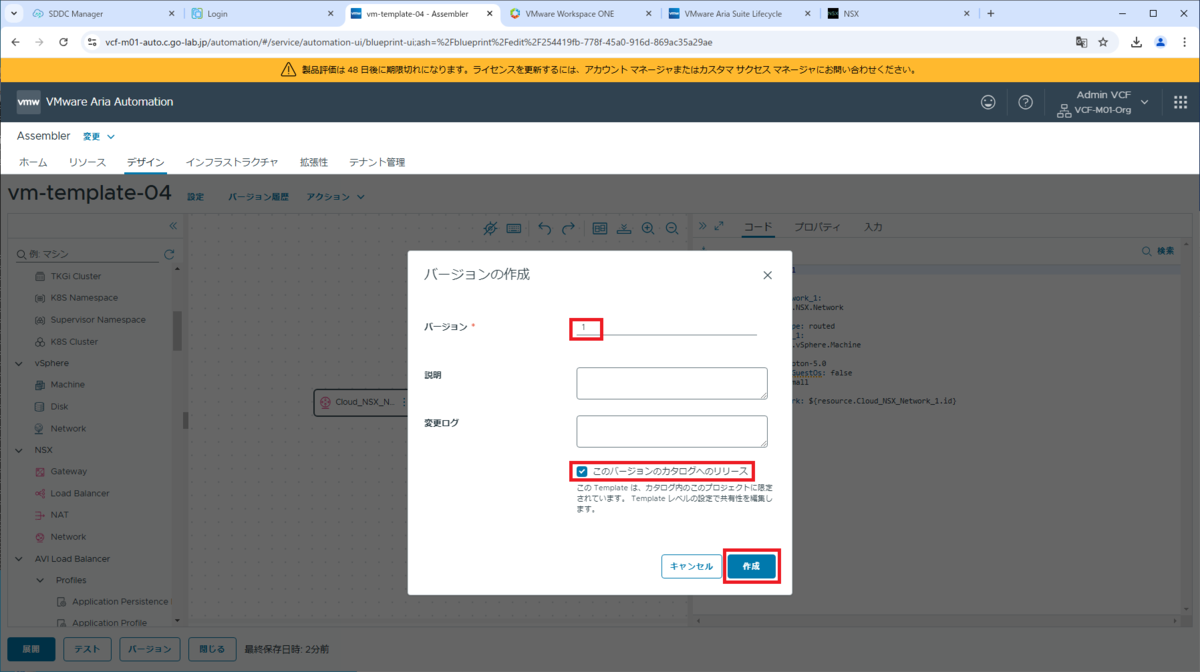

「バージョン」をクリックします。
パラメータを入力して、「作成」をクリックします。
- バージョン：1
- このバージョンのカタログへのリリース：ON

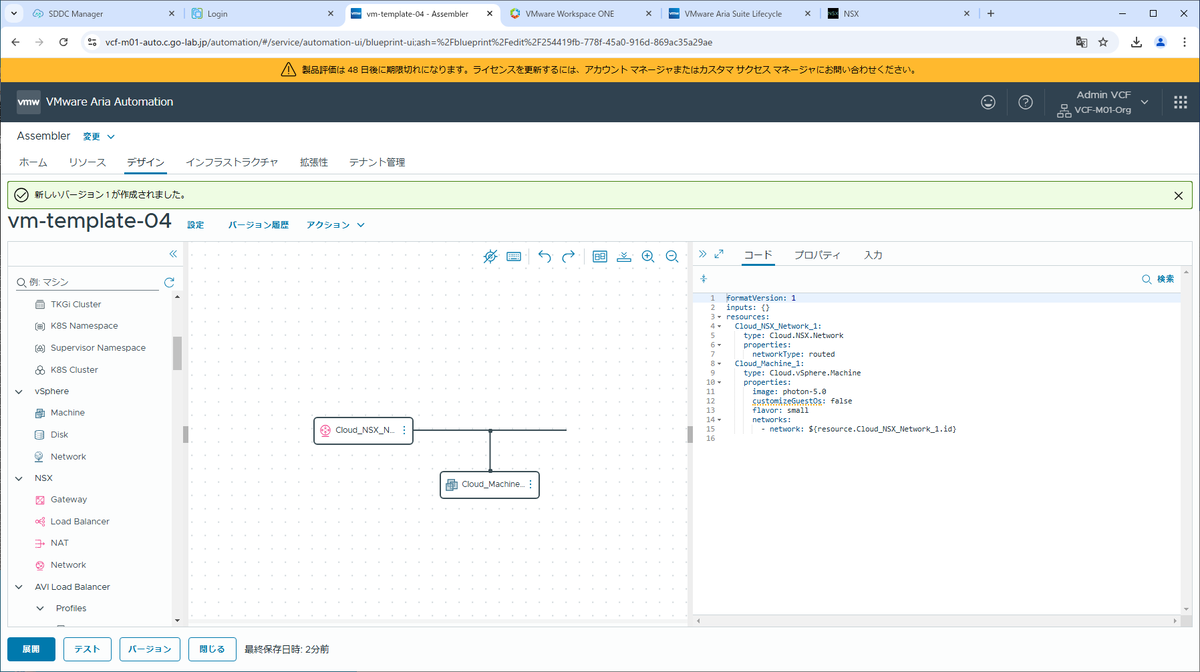

これで、テンプレートがカタログに公開されました。
3. テンプレートの展開

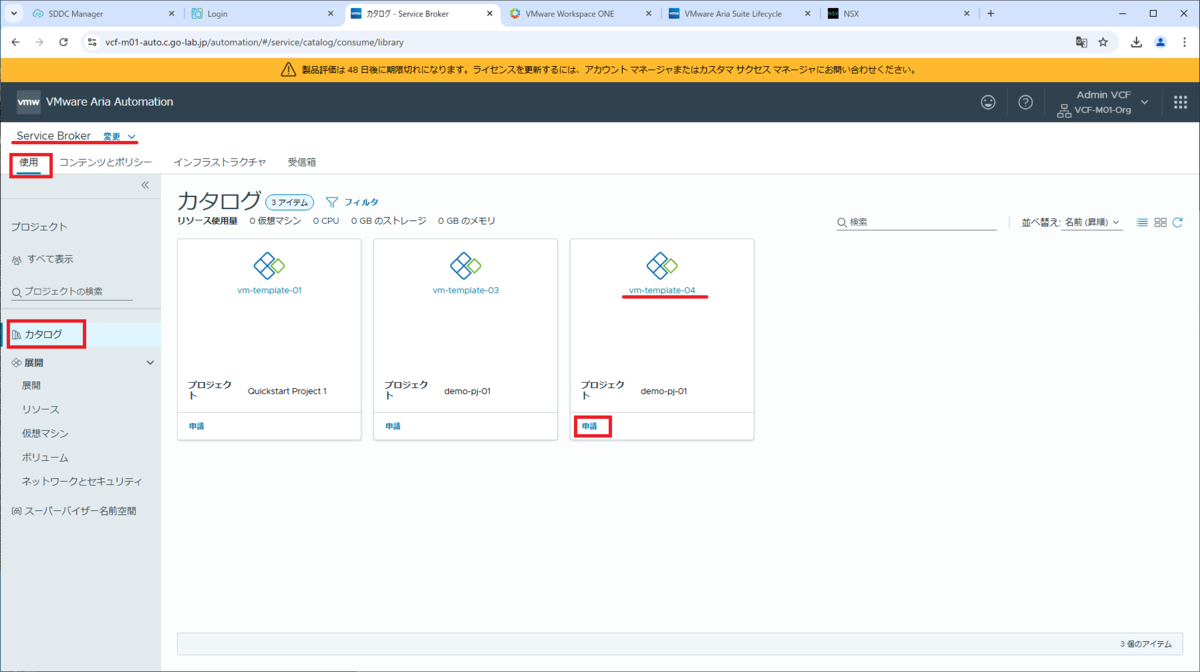

Service Broker の「使用」タブ →「カタログ」を開き、テンプレートの「申請」をクリックします。
- テンプレート：vm-template-04

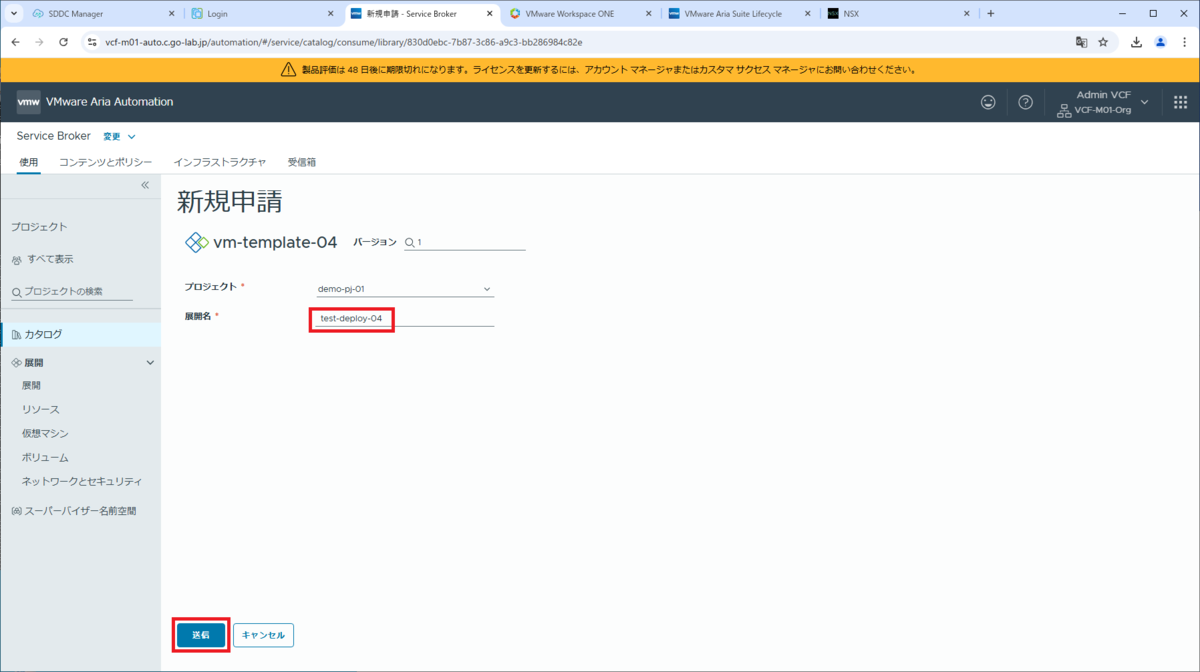

展開名を入力して、「送信」をクリックします。
- 展開名：test-deploy-04

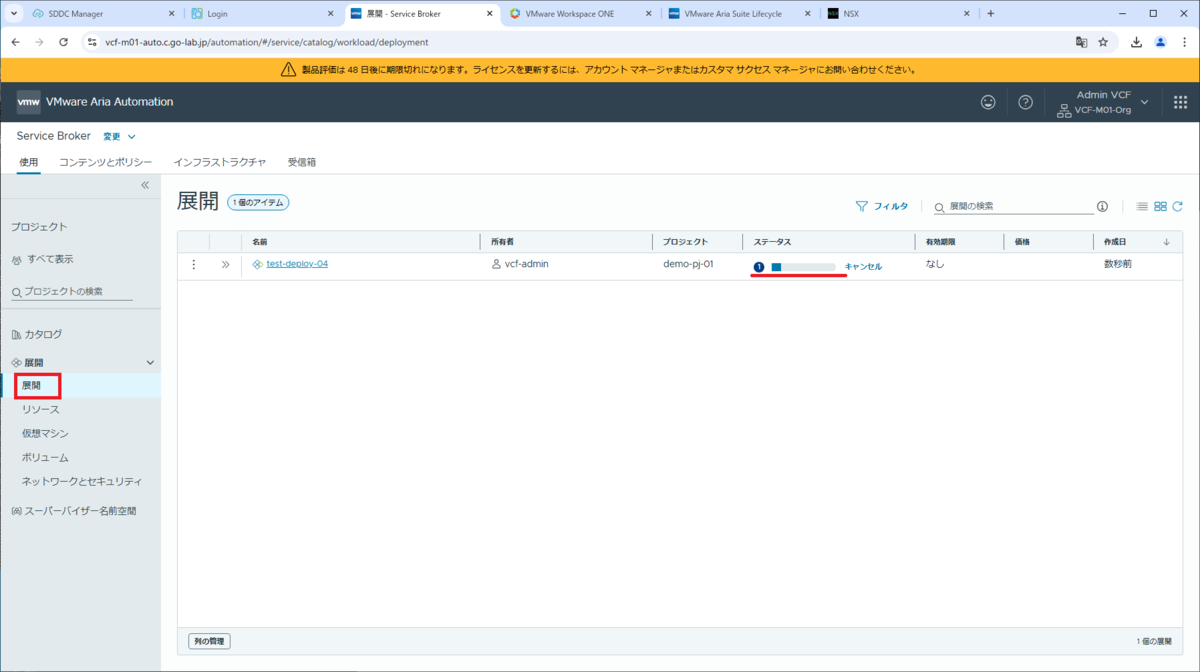

「展開」を開くと、展開のステータスが確認できます。

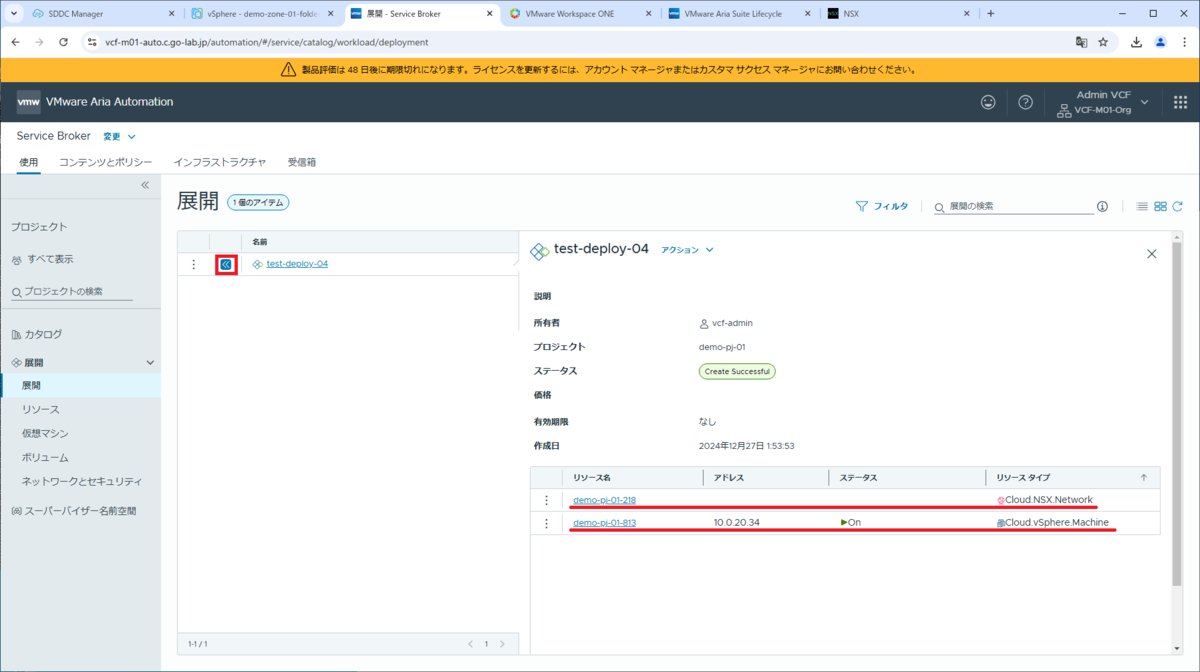

「test-deploy-04」の前にあるマークをクリックすると、展開の情報を確認できます。仮想マシンと NSX セグメントが作成されると、下記のようになります。
- NSX ネットワークのリソース名：demo-pj-01-218
- 仮想マシンのリソース名：demo-pj-01-813
- 仮想マシンのアドレス：10.0.20.34

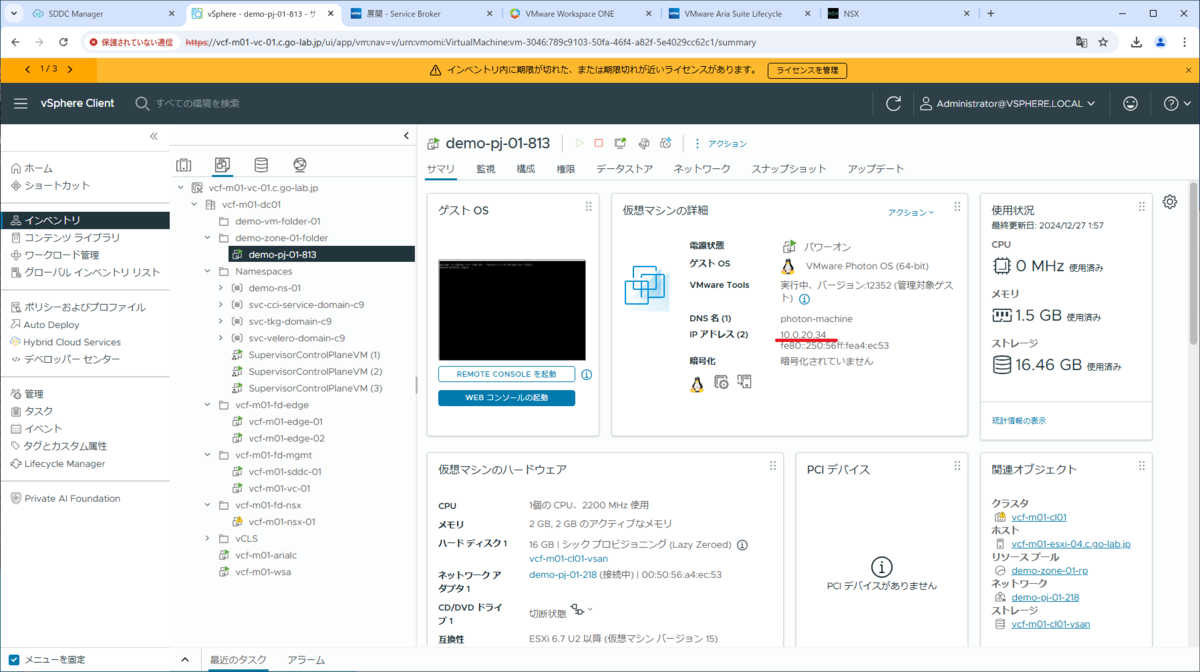

vSphere Client で仮想マシン「demo-pj-01-813」を確認すると、IP アドレス「10.0.20.34」が設定されています。

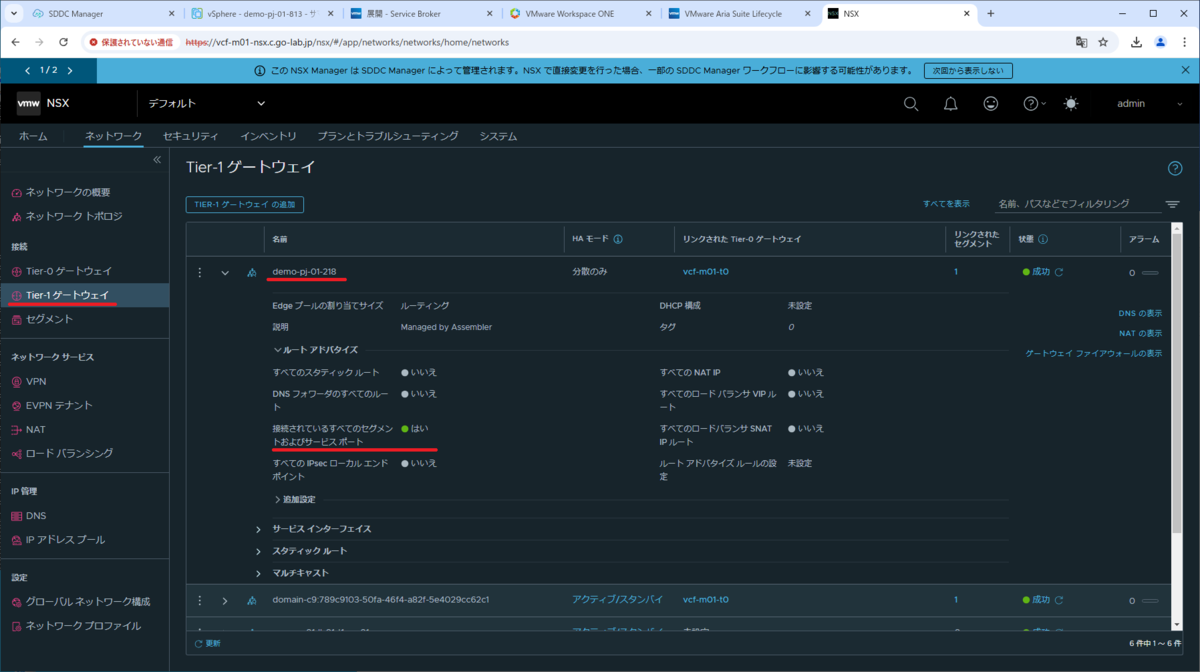

NSX Manager で確認すると、Cloud.NSX.Network のリソース名（demo-pj-01-218）と同名の Tier-1 ゲートウェイが作成されています。
この Tier-1 ゲートウェイでは、「接続されているすべてのセグメントおよびサービス ポート」のルート アドバタイズが有効化されています。

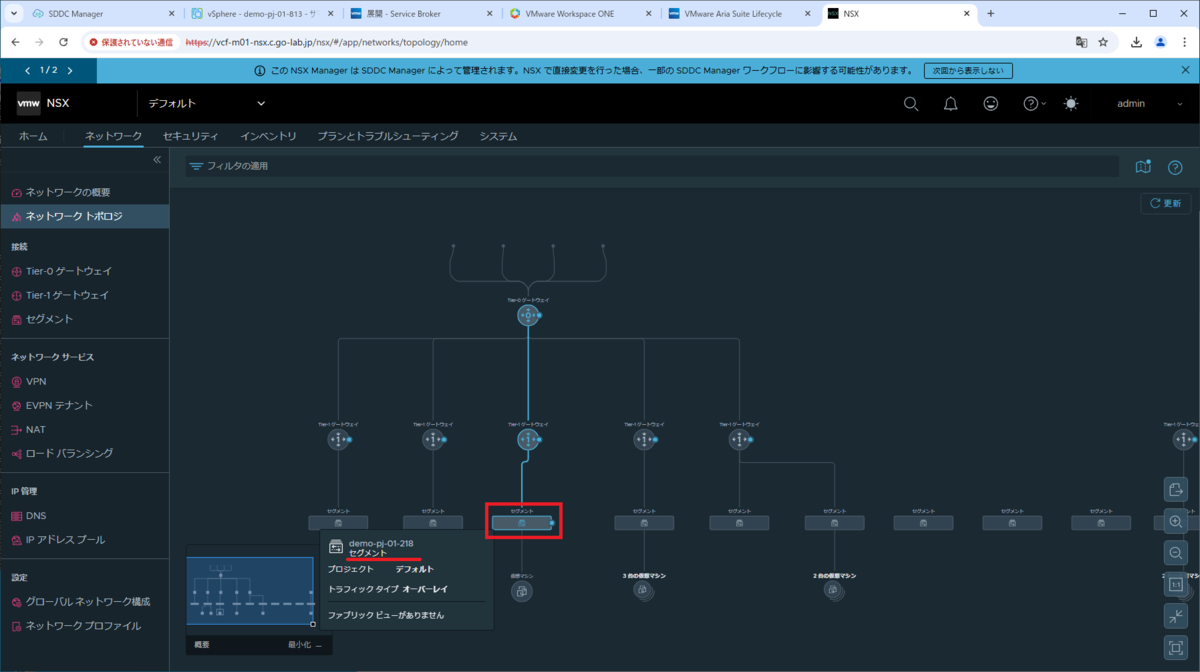

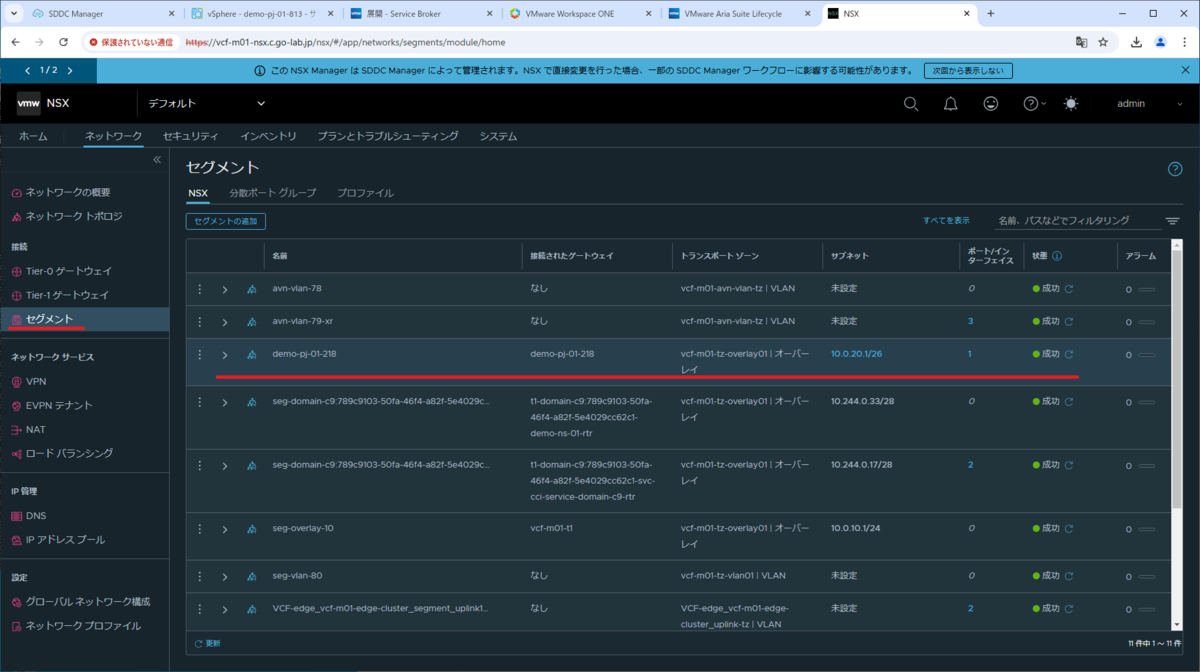

そして、Cloud.NSX.Network のリソース名（demo-pj-01-218）と同名のオーバーレイ セグメントも作成され、Tier-1 ゲートウェイに接続されています。
このセグメントでは、サブネットとして「10.0.20.1/26」が設定されています。

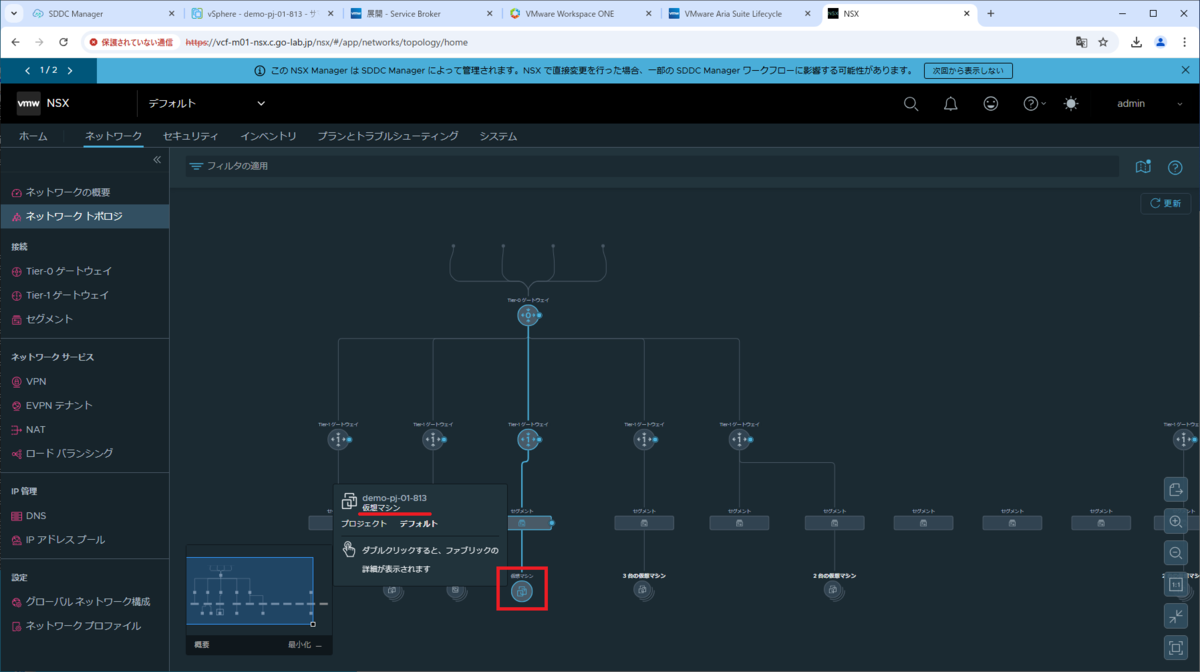

オーバーレイ セグメントには、仮想マシンが接続されています。

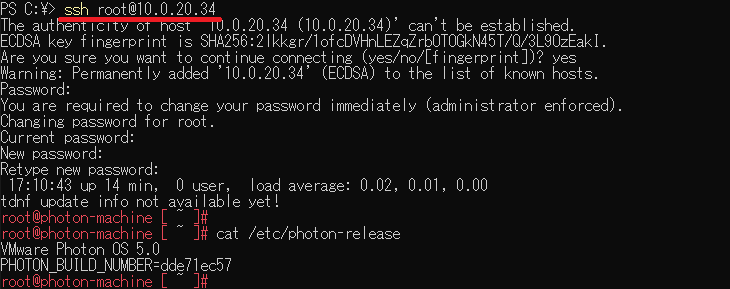

作成された仮想マシン（IP アドレスは 10.0.20.34）は、外部ネットワークとルーティングされているため、接続性のある作業マシンから SSH などで接続できます。
つづく。
