VMware Cloud Foundation（VCF）5.2 の Aria Automation で、テンプレートから展開する仮想マシンを NSX オーバーレイ セグメントに接続してみます。今回は、NSX による Private ネットワークを構成するテンプレートを展開してみます。
前回はこちら。
今回の内容です。
1. Assembler でのテンプレートの編集（NSX Private ネットワーク）

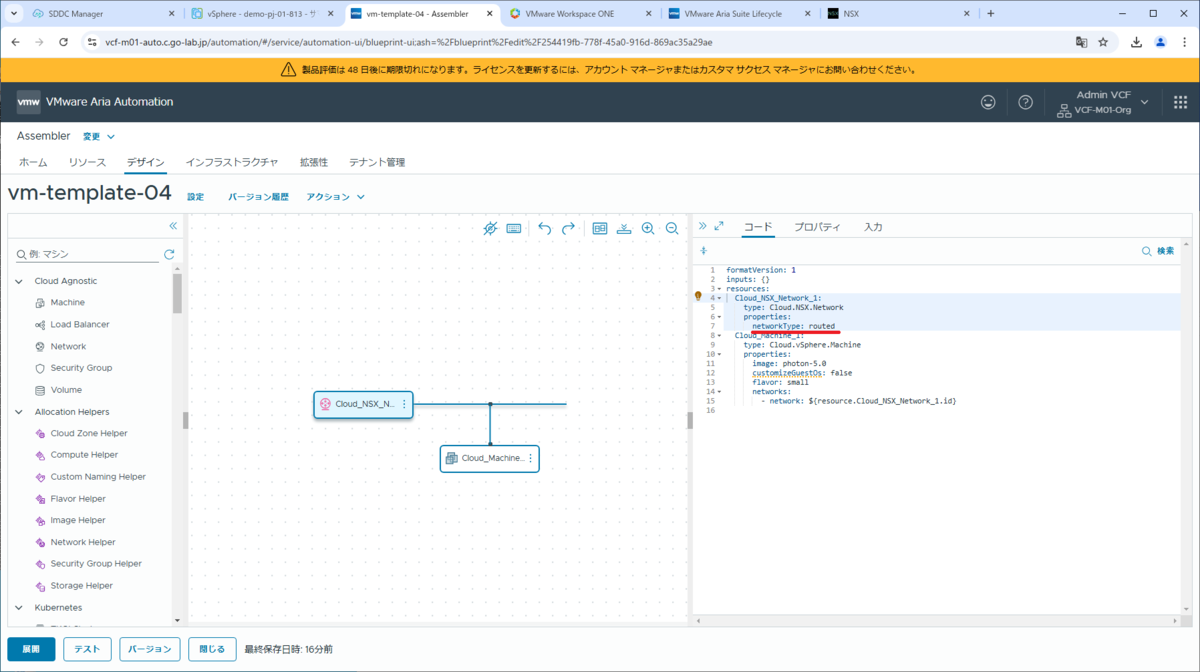

Assembler の「デザイン」→「Templates」で、テンプレート「vm-template-04」を開きます。このテンプレートは、まだ Cloud.NSX.Network の networkType が「routed」になっています。

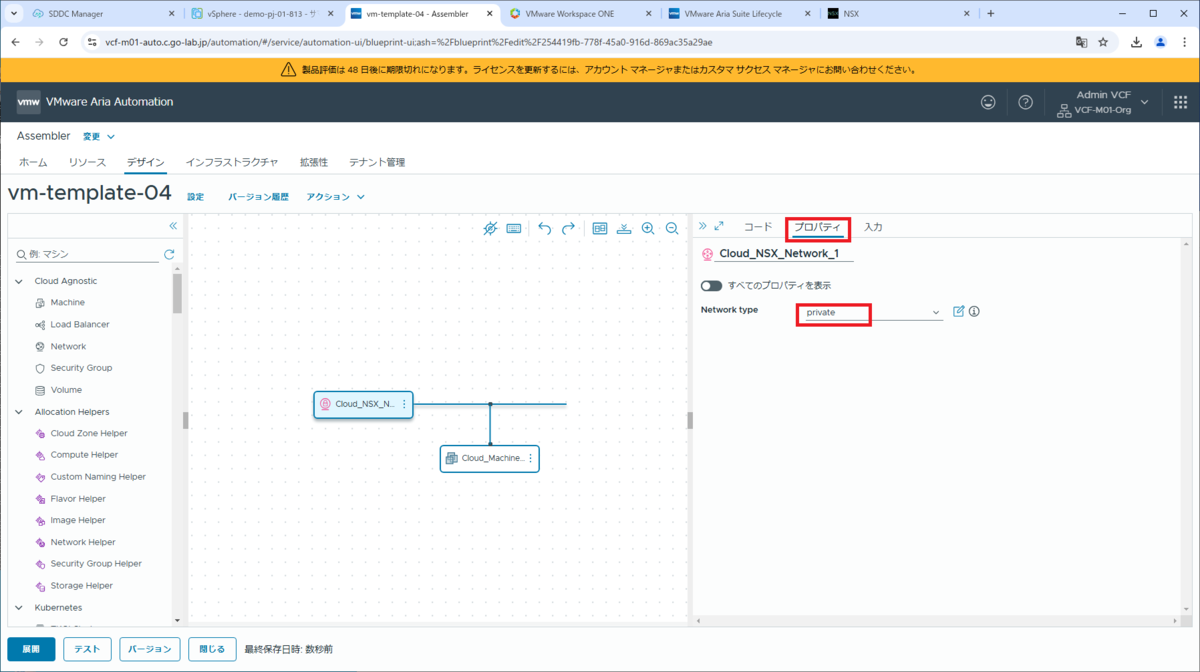

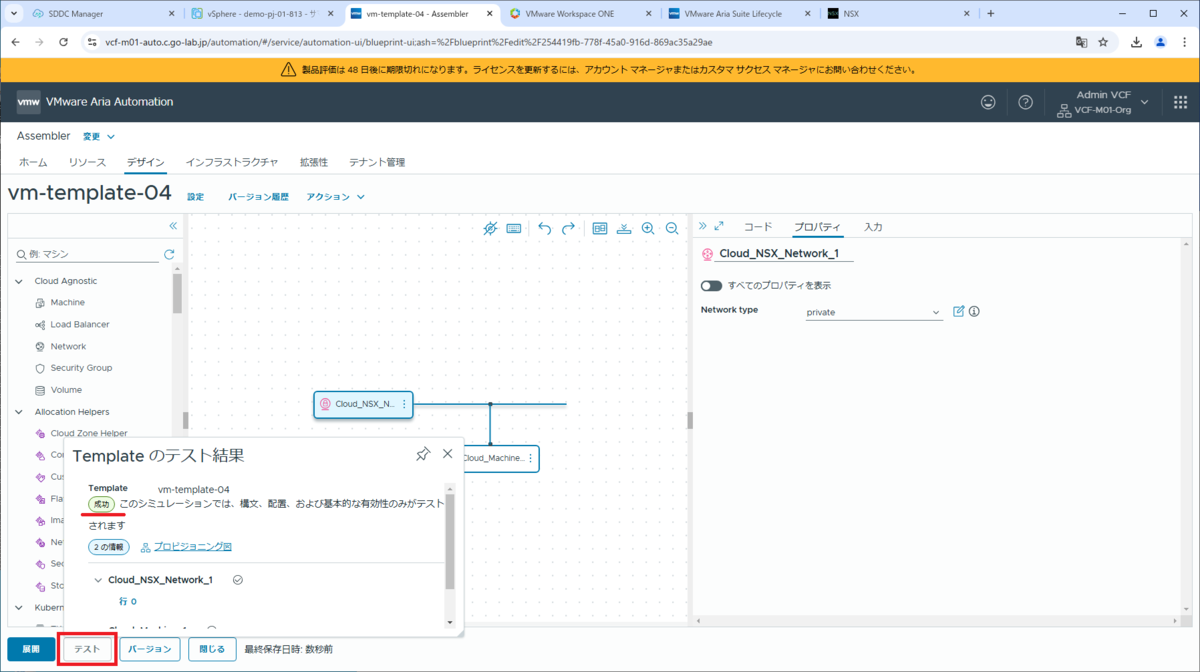

「プロパティ」タブを開き、Network type を変更します。
- Network type：private
「テスト」をクリックして、テストが成功することを確認しておきます。

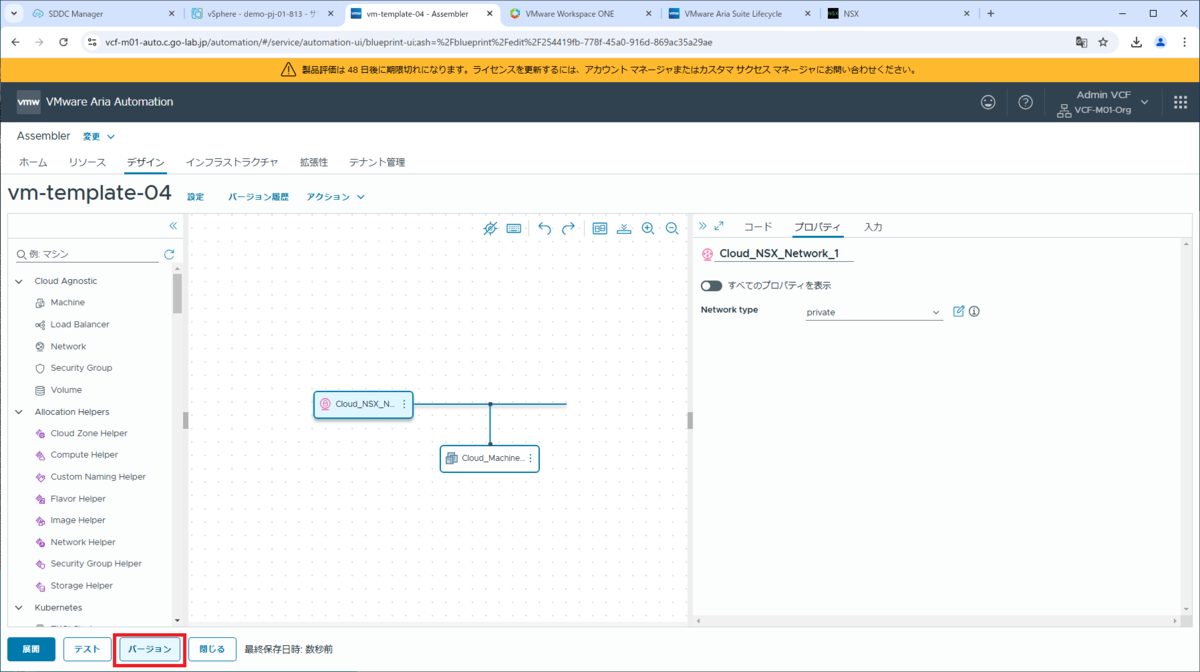

「バージョン」をクリックします。

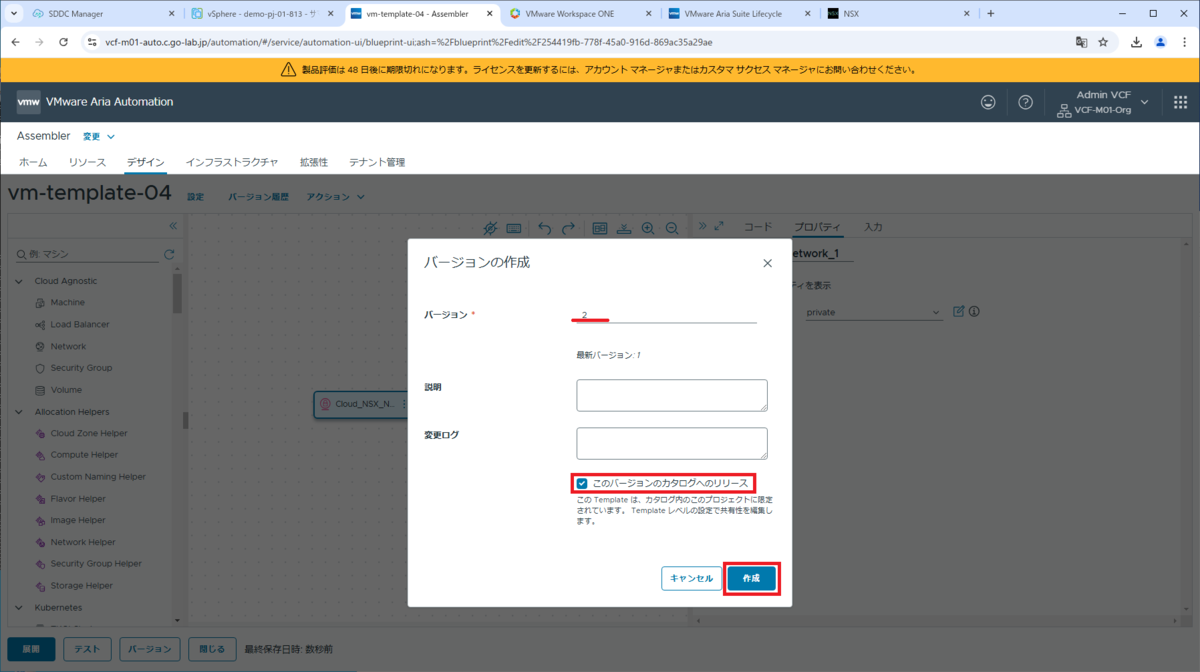

パラメータを入力して、「作成」をクリックします。
- バージョン：2 ※自動的に増加されたものが表示される
- このバージョンのカタログへのリリース：ON

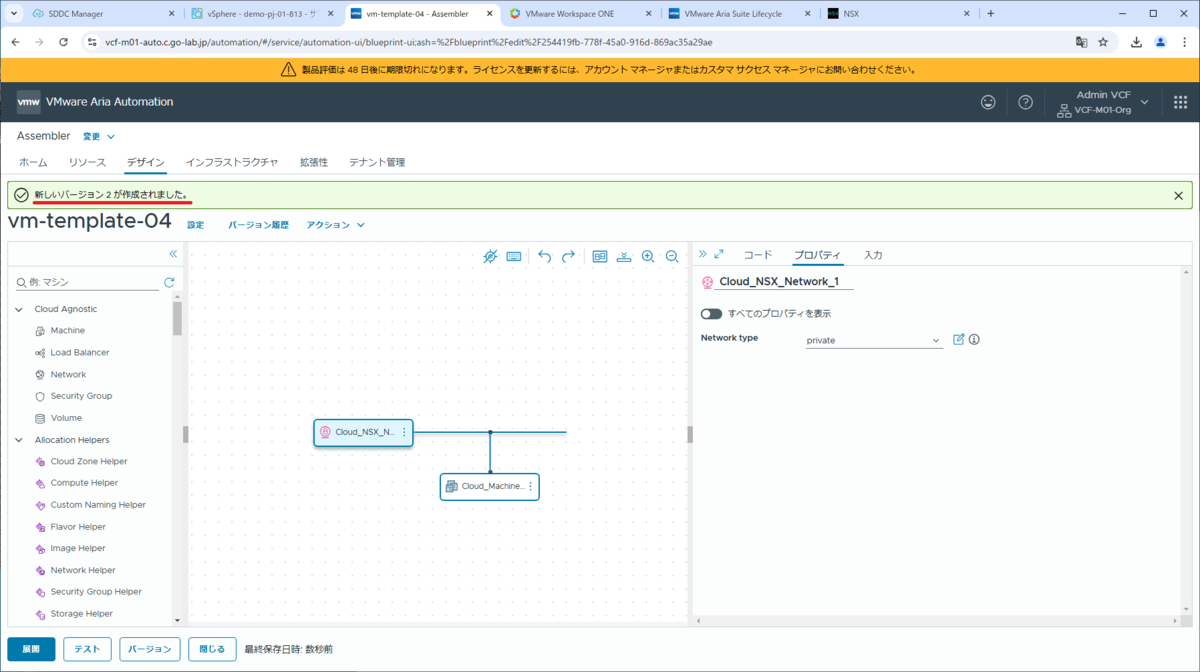

これで、新しいバージョンがカタログに公開されました。
2. テンプレートの展開

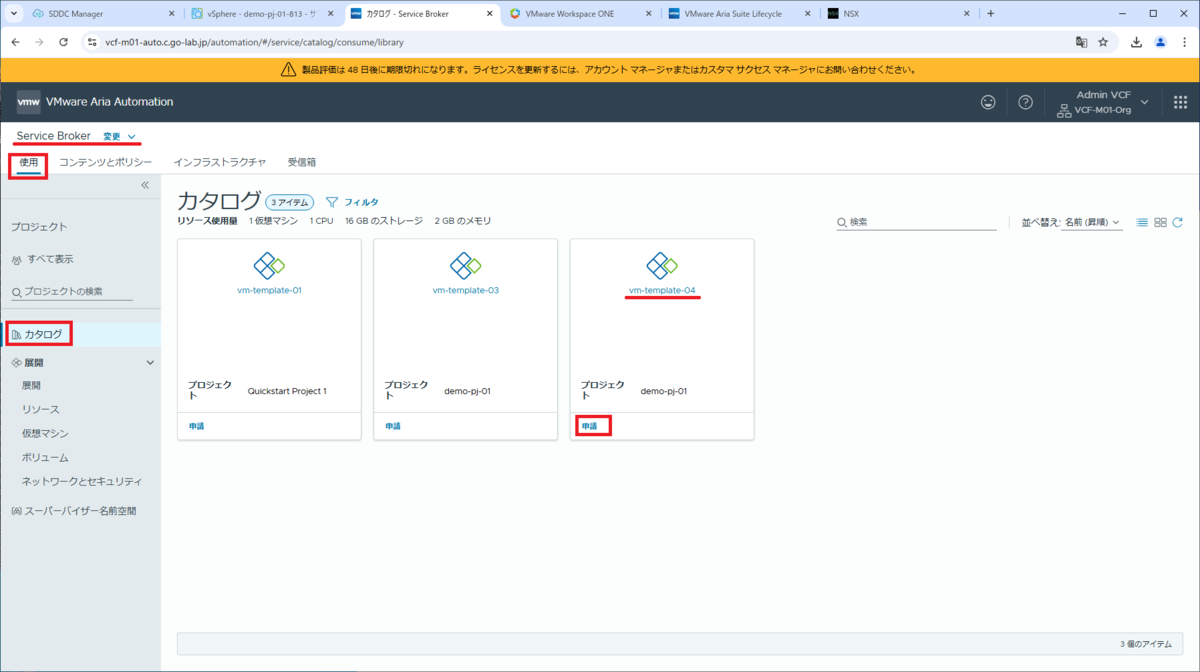

Service Broker の「使用」タブ →「カタログ」を開き、テンプレートの「申請」をクリックします。
- テンプレート：vm-template-04

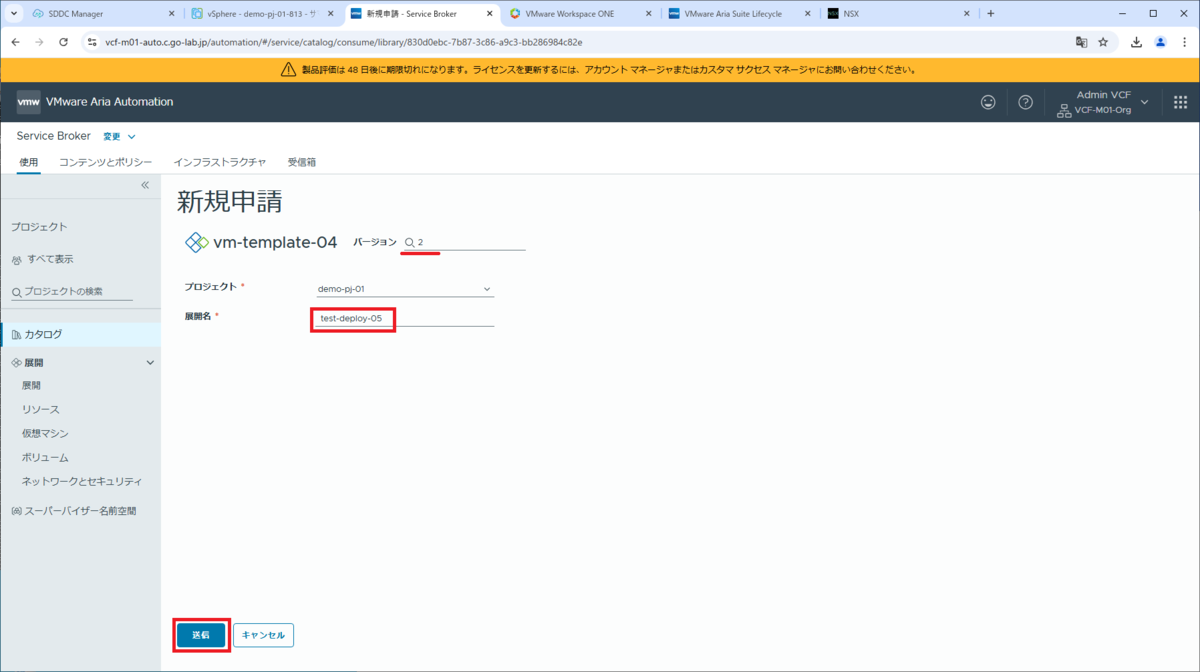

展開名を入力して、「送信」をクリックします。
- バージョン：2
- 展開名：test-deploy-05

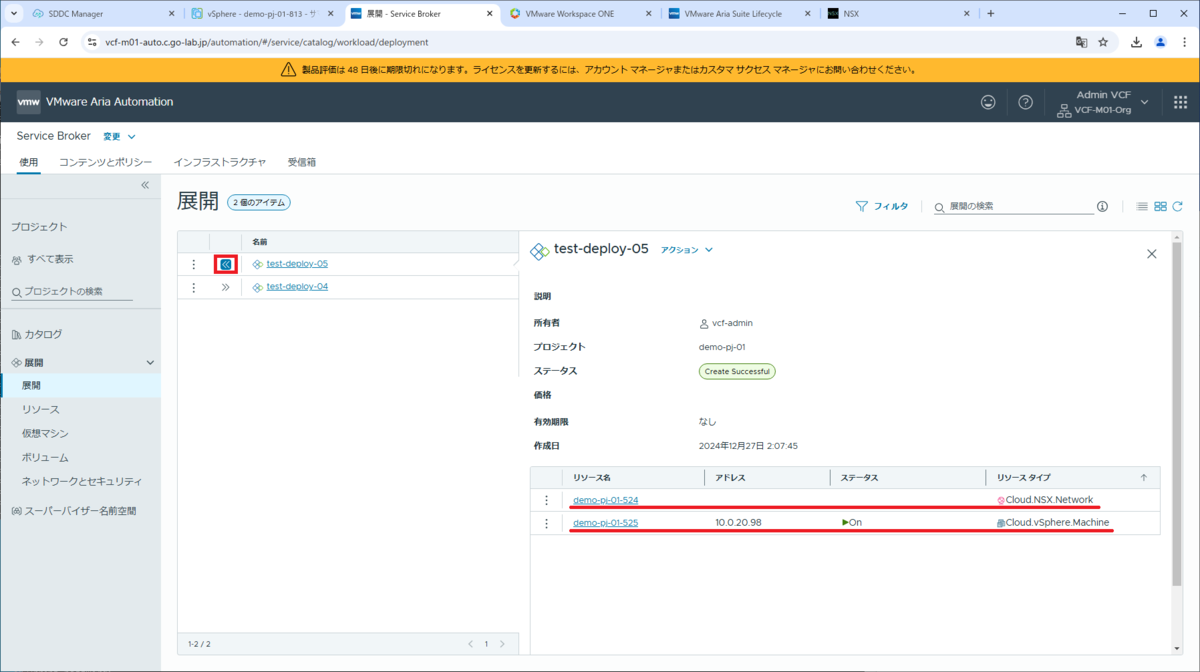

「展開」を開き、「test-deploy-05」の前にあるマークをクリックすると、展開の情報を確認できます。仮想マシンと NSX セグメントが作成されると、下記のようになります。
- NSX ネットワークのリソース名：demo-pj-01-524
- 仮想マシンのリソース名：demo-pj-01-525
- 仮想マシンのアドレス：10.0.20.98

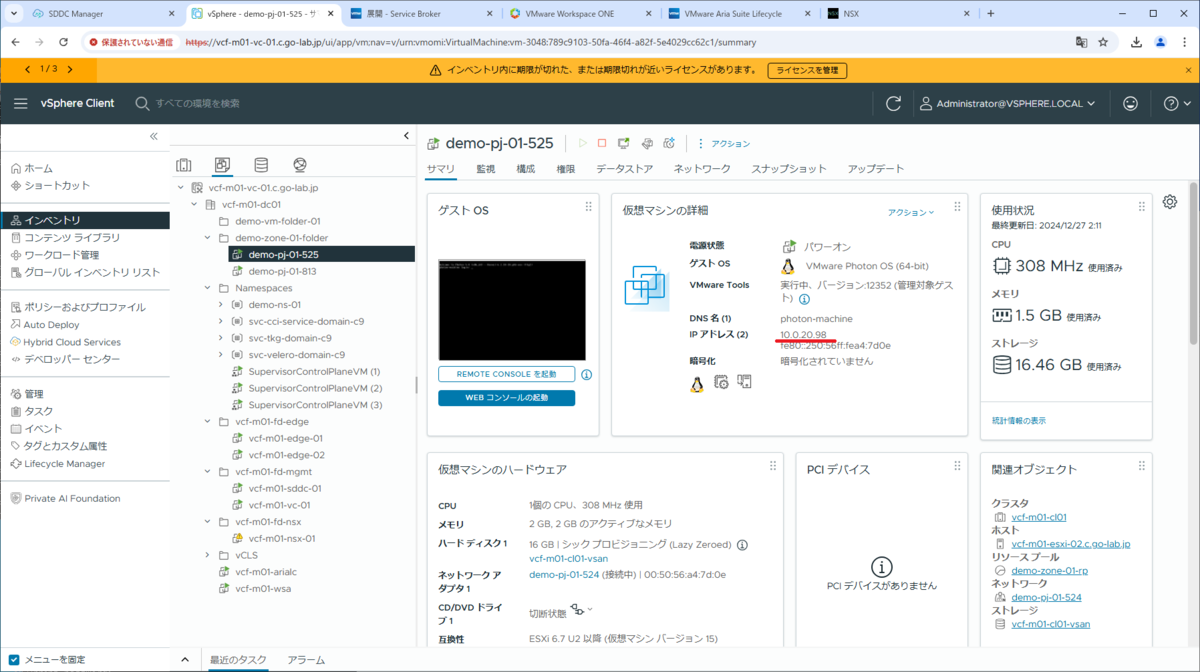

vSphere Client で仮想マシン「demo-pj-01-525」を確認すると、IP アドレス「10.0.20.98」が設定されています。

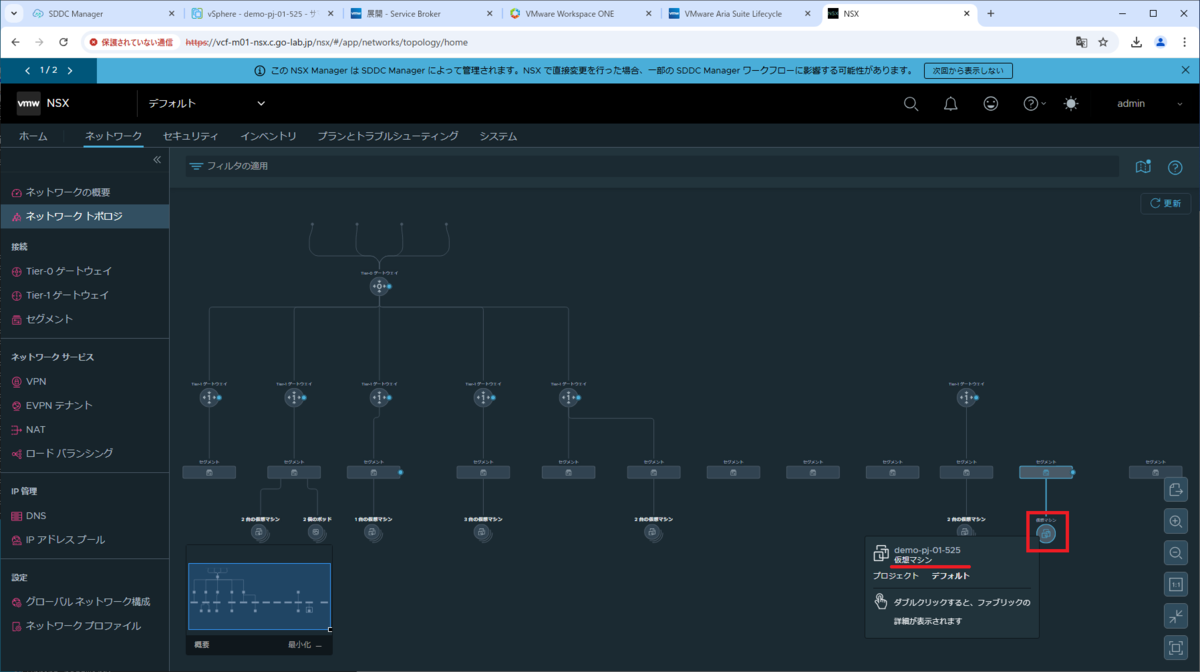

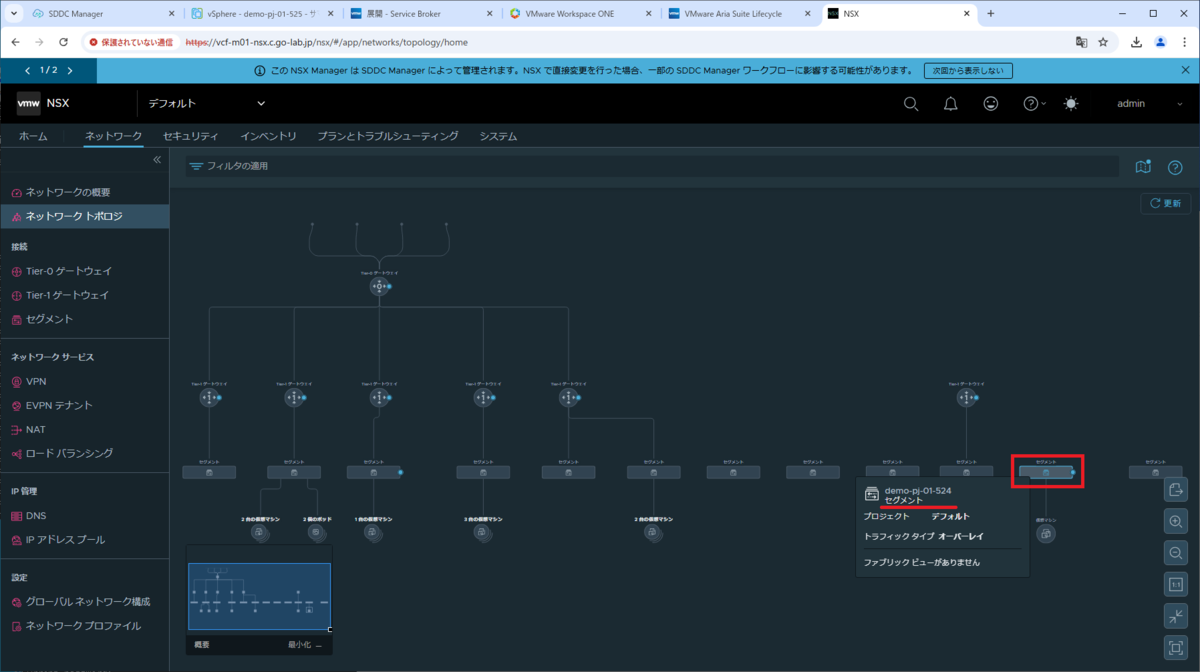

NSX Manager で確認すると、Cloud.NSX.Network のリソース名（demo-pj-01-524）と同名のオーバーレイ セグメントが作成されていますが、Tier-1 ゲートウェイには接続されていません。

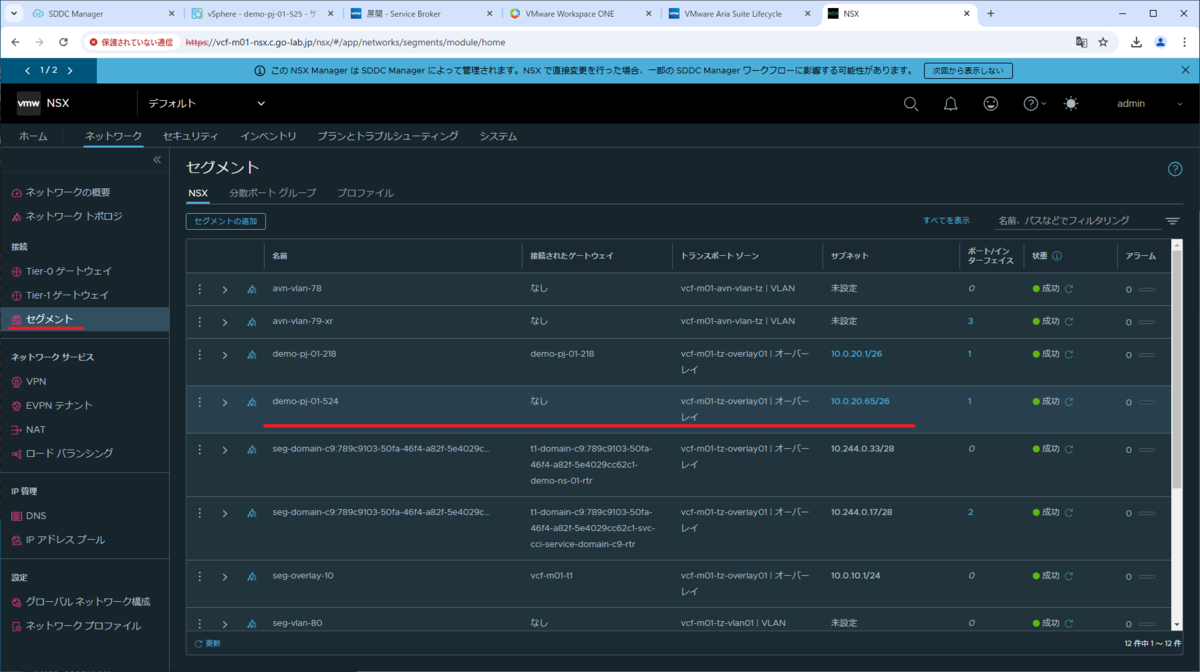

このセグメントでは、サブネットとして「10.0.20.64/26」（ゲートウェイは 10.0.20.65/26）が設定されています。
オーバーレイ セグメントには、仮想マシンが接続されています。
3. 仮想マシンへのリモート コンソール接続
この仮想マシンは外部ネットワークとは接続されていないので、Service Broker でリモート コンソールを開いてみます。

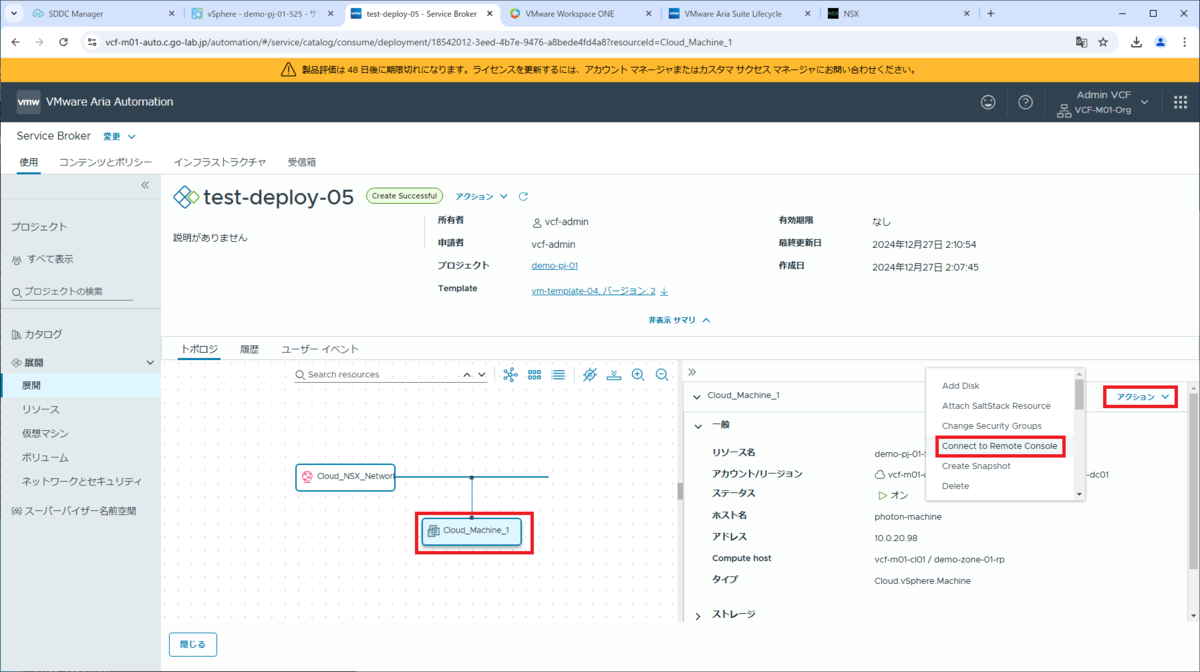

Service Broker の「使用」タブ →「展開」→「test-deploy-05」を開きます。そして、仮想マシン「Cloud_Machine_1」を選択して、「アクション」→「Connect to Remote Console」を開きます。
Web ブラウザの新規タブにて、リモート コンソールが開きます。

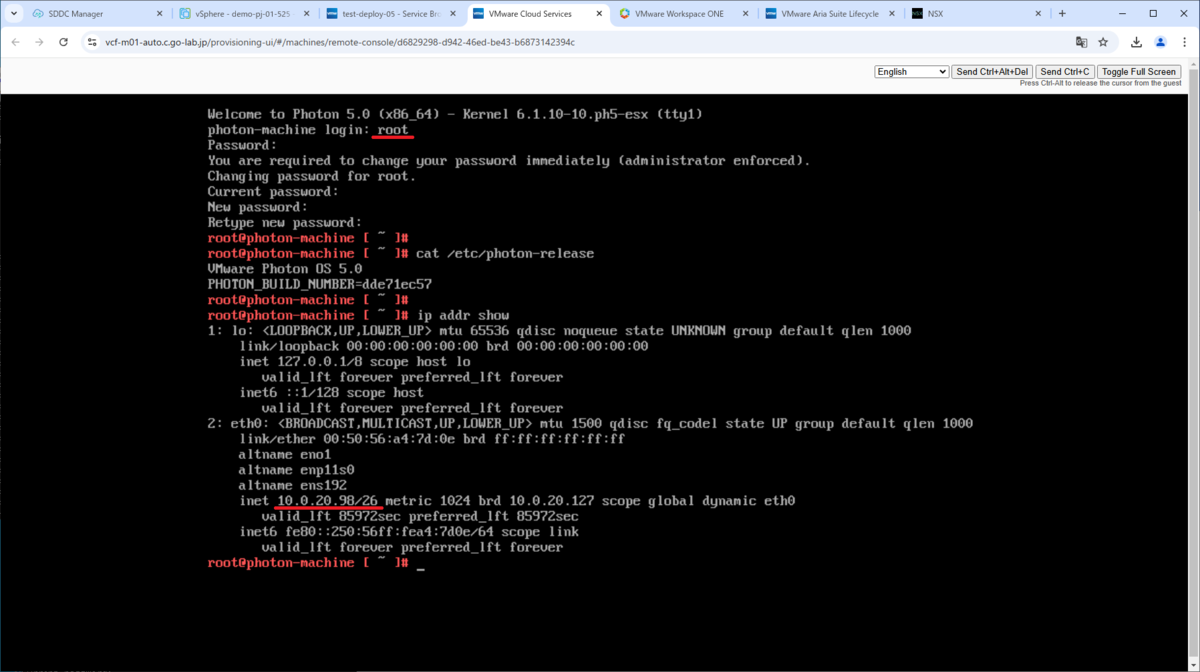

今回は Photon OS 5.0 の OVA をデフォルトのまま使用しているので、下記のアカウントで初回ログインします。
- ユーザー：root
- 初期パスワード：changeme
以上、Aria Automation のテンプレート展開で NSX オーバーレイ セグメントを利用してみる話でした
