VMware Cloud Foundation（VCF）5.2.1 の VI Workload Domain で、vSphere Supervisor （vSphere クラスタのワークロード管理）を有効化してみます。今回は、NSX Edge Cluster を追加します。
前回はこちら。
今回の内容です。
今回の環境

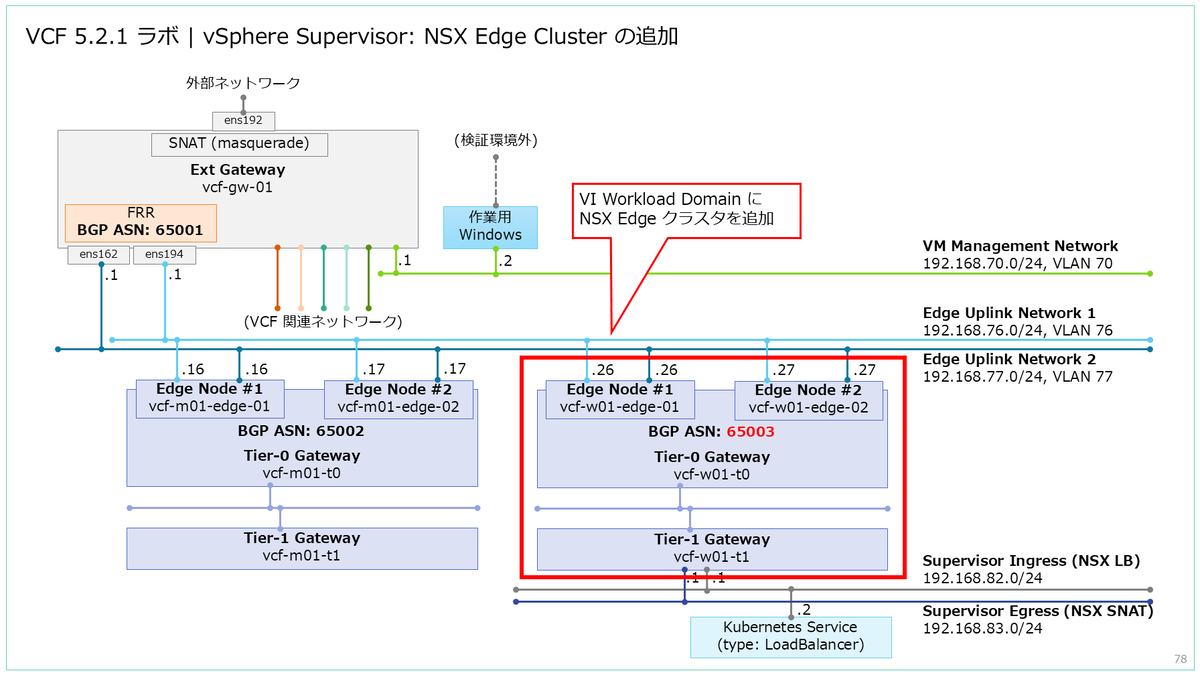

VCF 5.2.1 で展開してある VI Workload Domain（vcf-w01）に、vSphere Supervisor むけの NSX Edge Cluster を追加します。

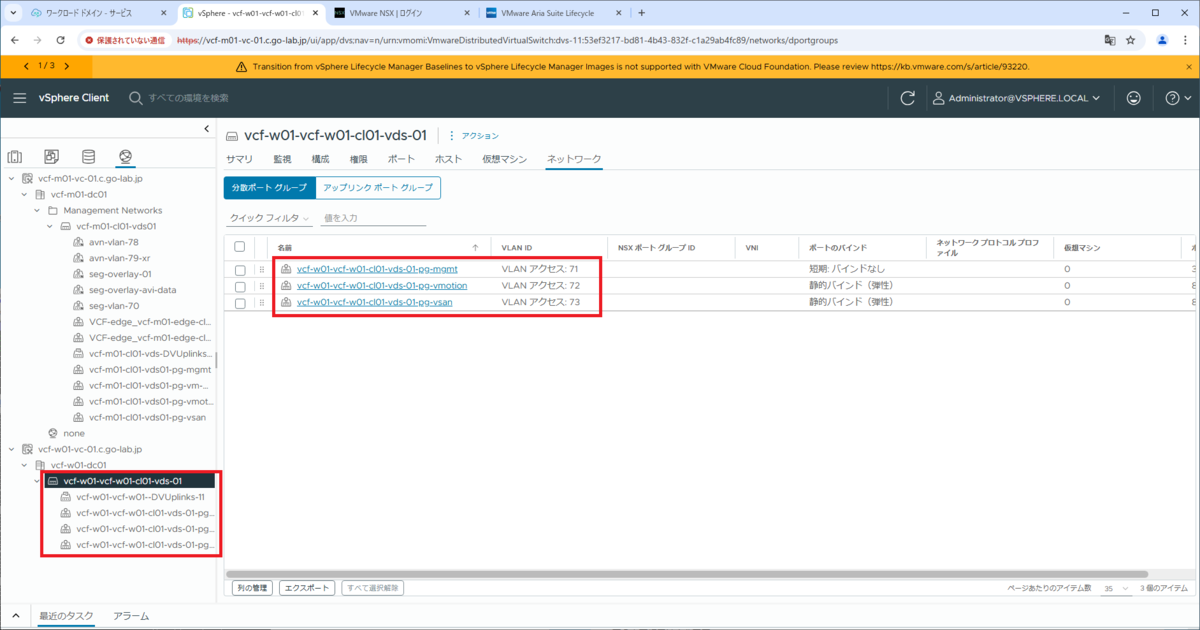

仮想マシン管理ネットワークでは VLAN 70 を使用していますが、VI Workload Domain の vDS では、分散ポートグループが未作成です。今回は、Edge Cluster のデプロイの中で、下記のポートグループを自動作成します。
- 分散ポートグループ：vcf-w01-cl01-vds-01-pg-vm-mgmt
- VLAN ID：70
前回の投稿 で、外部ルーターで BGP ピアリングの設定をしてあるので、これから展開する NSX Edge Cluster でも BGP を構成します。
- NSX Edge Cluster Tier-0 ゲートウェイの ASN：65003
1. NSX Edge 展開の事前準備
前回の投稿にあるように、事前に物理ネットワークで VLAN と BGP の準備をしておきます。
さらに、Edge ノードの管理ネットワークの FQDN に対応する、DNS サーバに下記の正引き（A）と逆引き（PTR）レコードを登録しておきます。
- vcf-w01-edge-01.c.go-lab.jp → 192.168.70.26
- vcf-w01-edge-02.c.go-lab.jp → 192.168.70.27
2. NSX Edge Cluster の追加
VI Workload Domain に Edge Cluster をデプロイします。

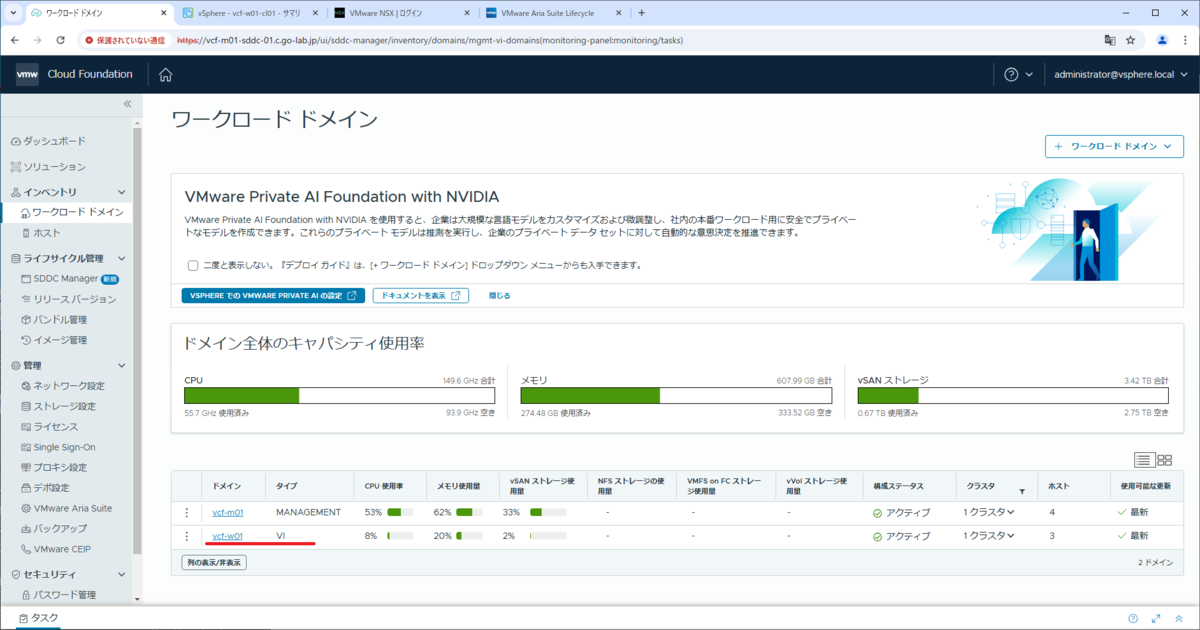

SDDC Manager にログインして、「インベントリ」→「ワークロード ドメイン」を開き、VI Workload Domain（ここでは vcf-w01）の画面を開きます。

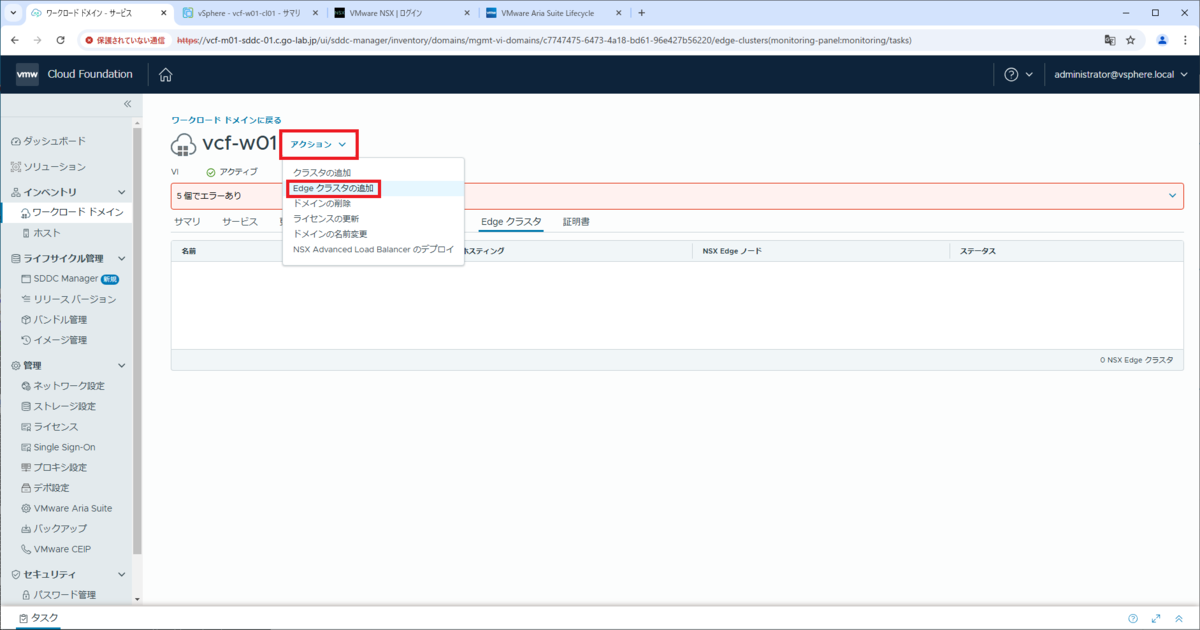

「アクション」→「Edge クラスタの追加」をクリックします。

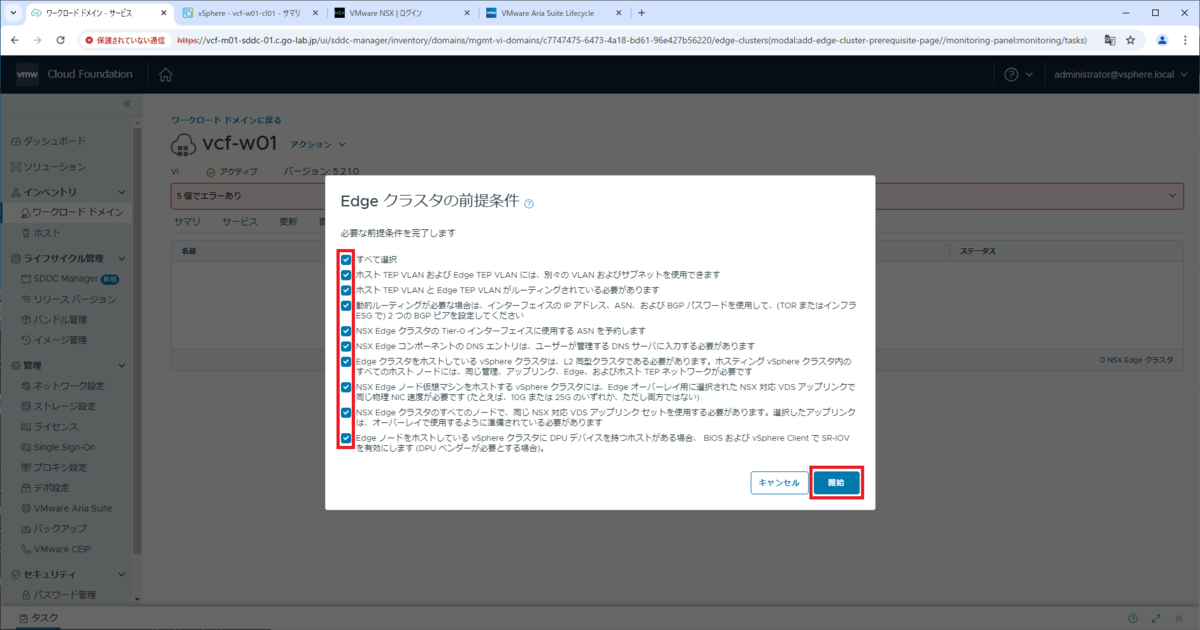

「Edge クラスタの前提条件」が表示されるので、すべてのチェックを ON にして、「開始」ボタンをクリックします。

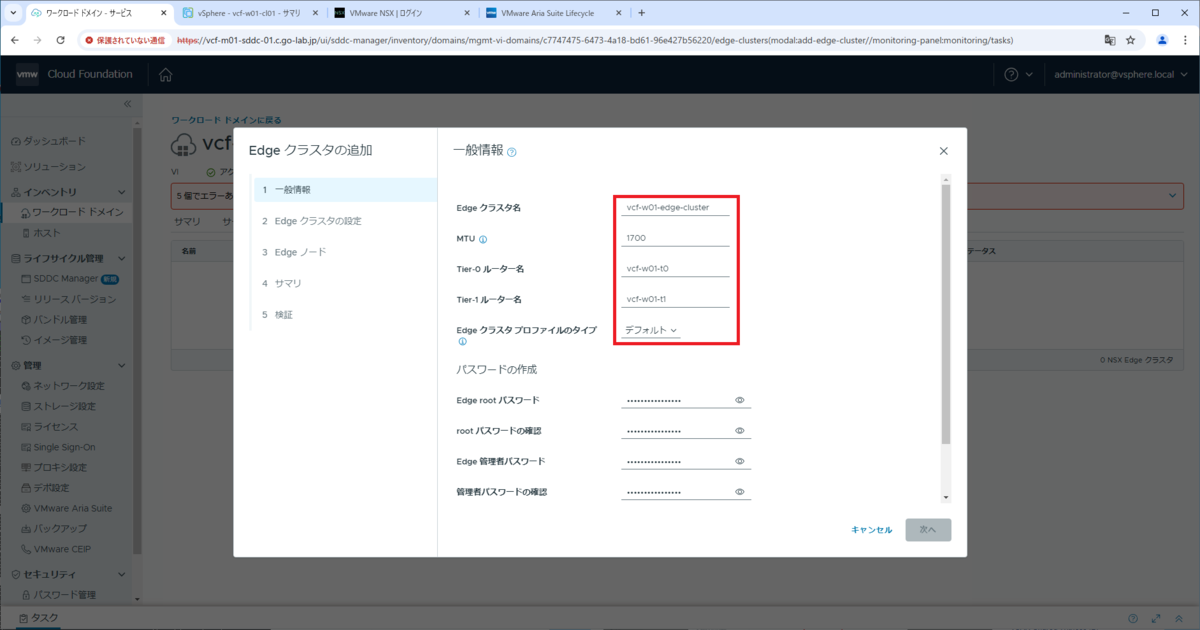

「一般情報」では、下記を入力します。
- Edge クラスタ名：vcf-w01-edge-cluster
- MTU：1700
- Tier-0 ルーター名：vcf-w01-t0
- Tier-1 ルーター名：vcf-w01-t1
- Edge クラスタ プロファイルのタイプ：デフォルト

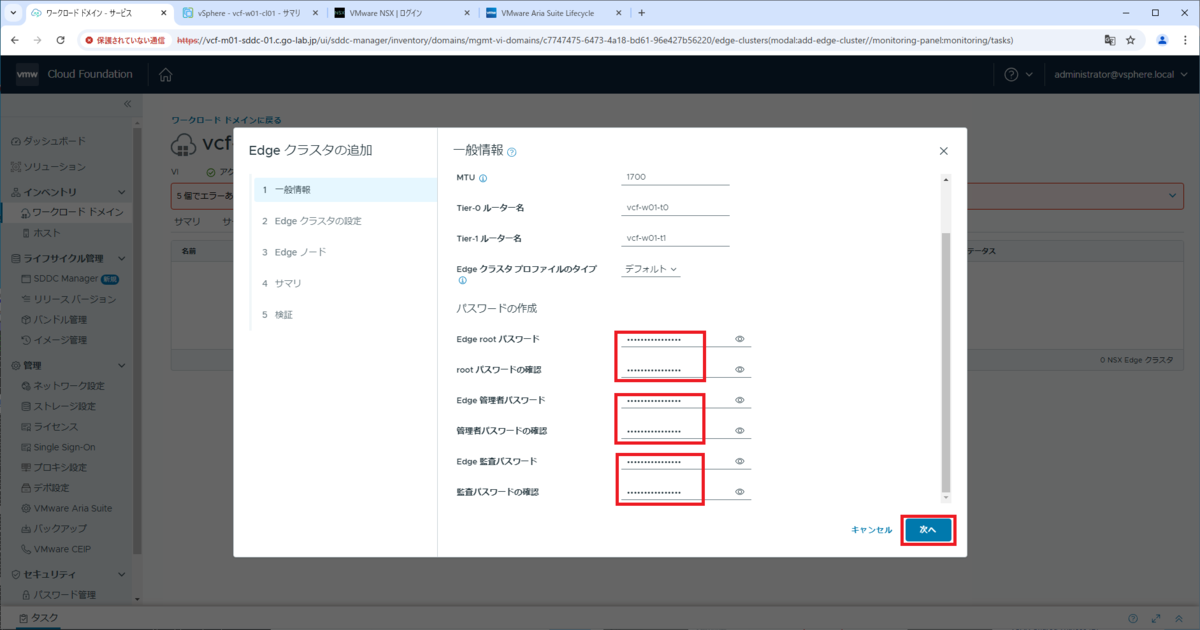

そして、設定するパスワードを入力して「次へ」をクリックし
- Edge root パスワード
- Edge 管理者パスワード（admin ユーザのパスワード）
- 監査パスワード（audit ユーザのパスワード）

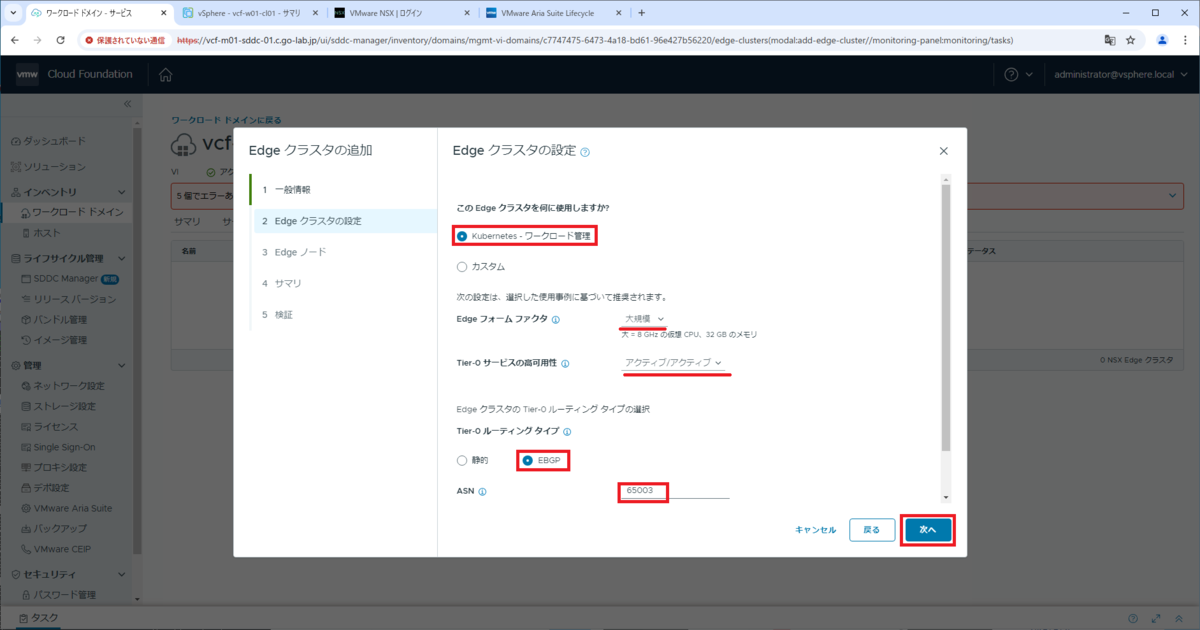

「Edge クラスタの設定」では、下記のパラメータを入力して「次へ」をクリックします。
- この Edge クラスタを何に使用しますか？：Kubernetes - ワークロード管理
- Edge フォーム ファクタ：大規模
- Tier-0 サービスの高可用性：アクティブ/アクティブ
- Tier-0 ルーティング タイプ：EBGP
- ASN：65003

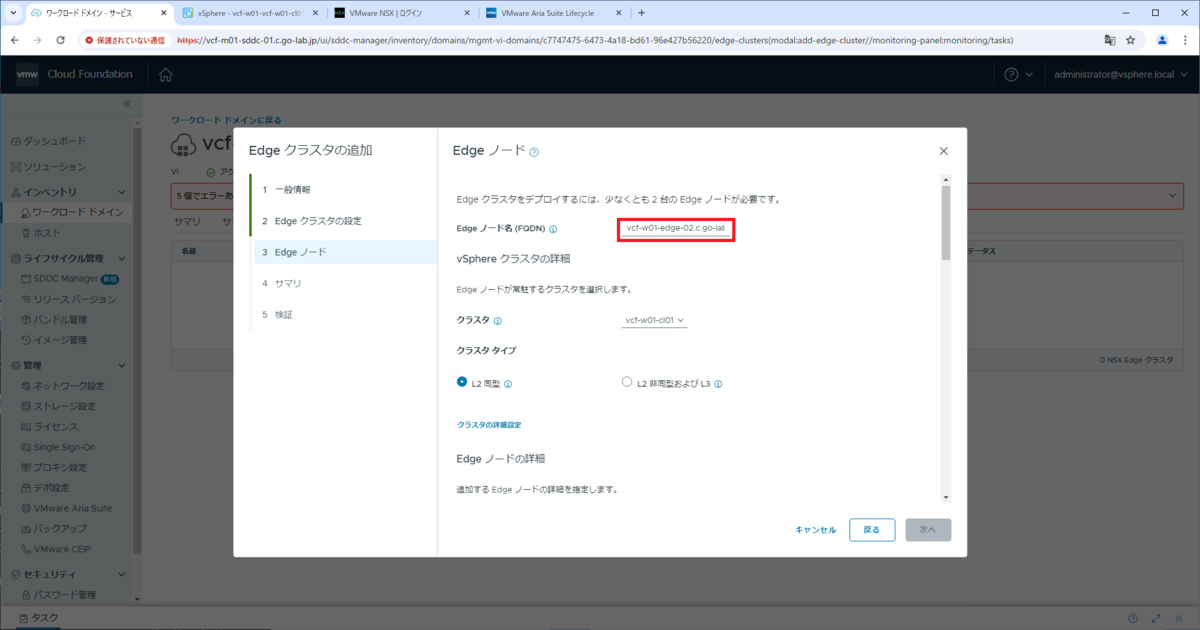

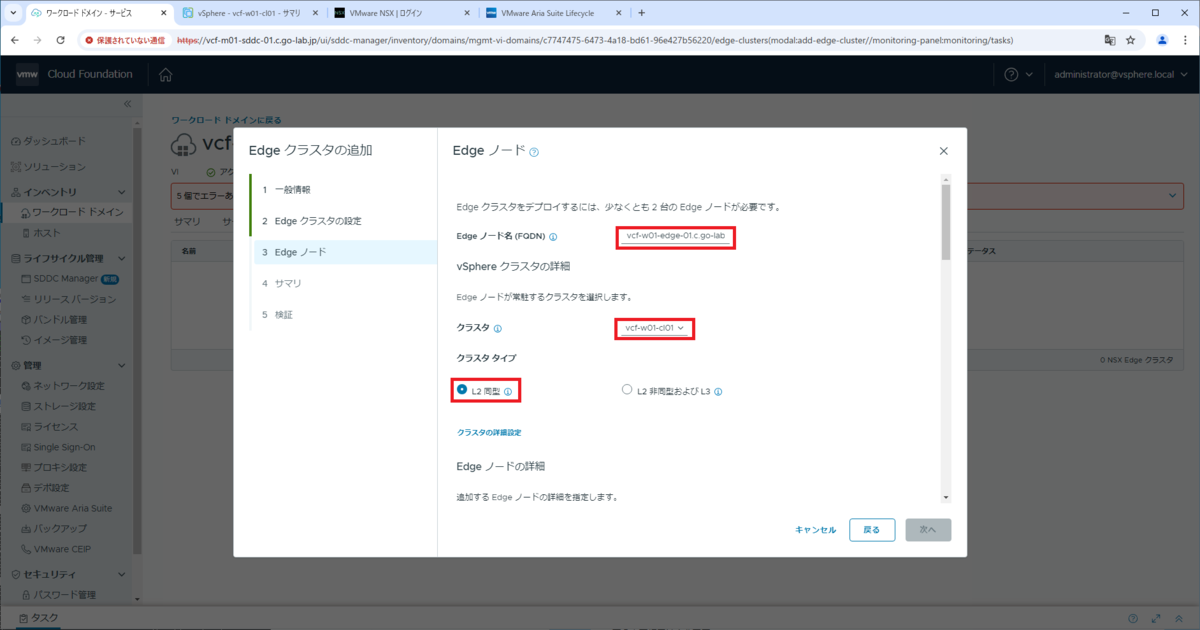

「Edge ノード」画面で、1台目の Edge ノードを追加します。下記のパラメータを入力して、画面をスクロールします。
- Edge ノード名 (FQDN)： vcf-w01-edge-01.c.go-lab.jp
- vSphere クラスタの詳細
- クラスタ： vcf-w01-cl01
- クラスタ タイプ： L2 同型
Edge ノードの詳細を入力して、下にスクロールします。
- Edge ノードの詳細
- 管理 IP アドレス (CIDR)：192.168.70.26/24
- 管理ゲートウェイ：192.168.70.1
- 仮想マシン管理ポートグループ VLAN：70
- 仮想マシン管理ポートグループ名：vcf-w01-cl01-vds-01-pg-vm-mgmt
- Edge TEP 1 の IP アドレス (CIDR)：192.168.75.26/24
- Edge TEP 2 の IP アドレス (CIDR)：192.168.75.28/24
- Edge TEP ゲートウェイ：192.168.75.1
- Edge TEP VLAN：75
ひきつづき、Edge ノードのパラメータを入力します。

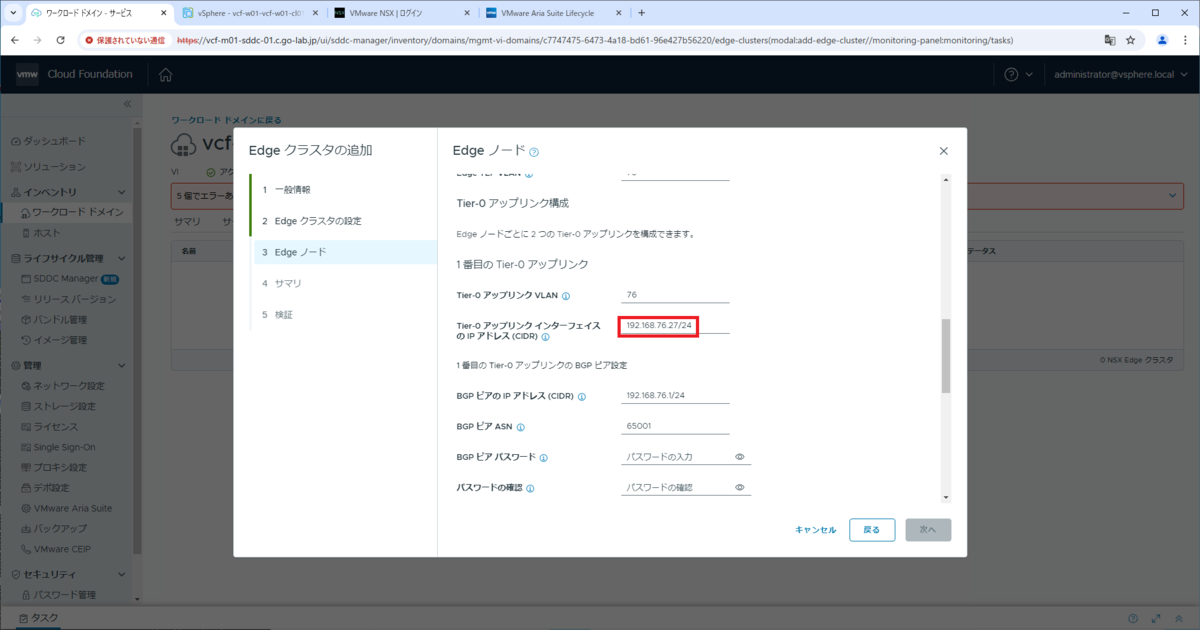

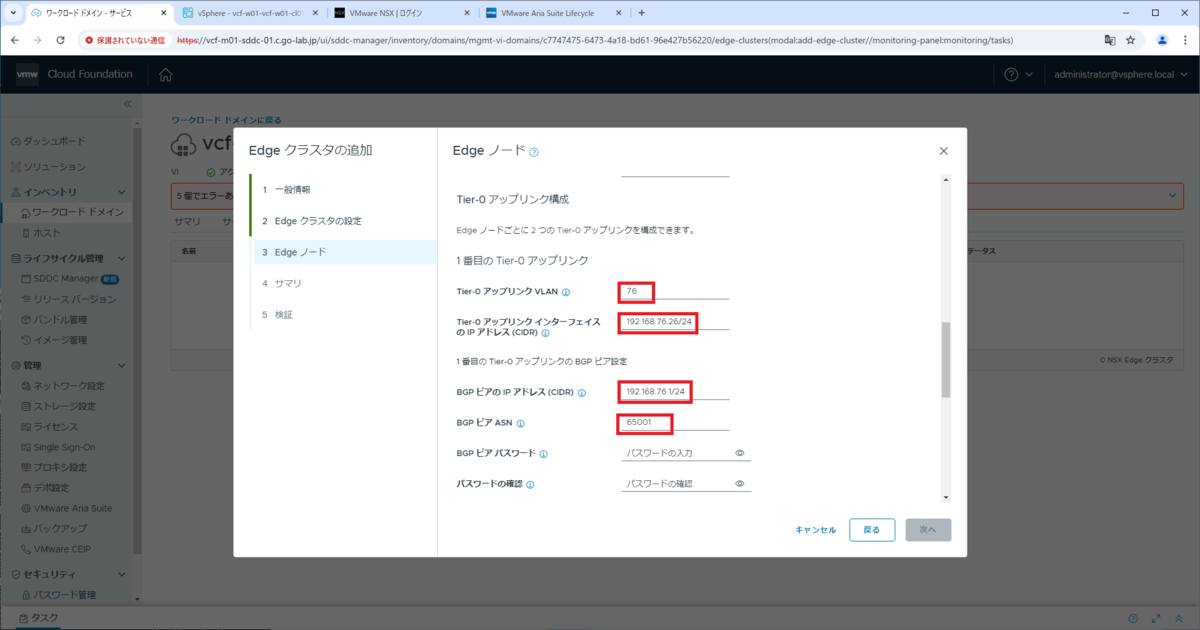

- 1番目の Tier-0 アップリンク
- Tier-0 アップリンク VLAN： 76
- Tier-0 アップリンク インターフェイスの IP アドレス (CIDR)： 192.168.76.26/24
- 1番目の Tier-0 アップリンクの BGP ピア設定
- BGP ピアの IP アドレス (CIDR)：192.168.76.1/24
- BGP ピア ASN：65001
- BGP ピア パスワード：空欄のまま
残りの Edge ノードのパラメータを入力して、「EDGE ノードの追加」ボタンをクリックします。
- 2番目の Tier-0 アップリンク
- Tier-0 アップリンク VLAN： 77
- Tier-0 アップリンク インターフェイスの IP アドレス (CIDR)： 192.168.77.26/24
- 2番目の Tier-0 アップリンクの BGP ピア設定
- BGP ピアの IP アドレス (CIDR)：192.168.77.1/24
- BGP ピア ASN：65001
- BGP ピア パスワード：空欄のまま

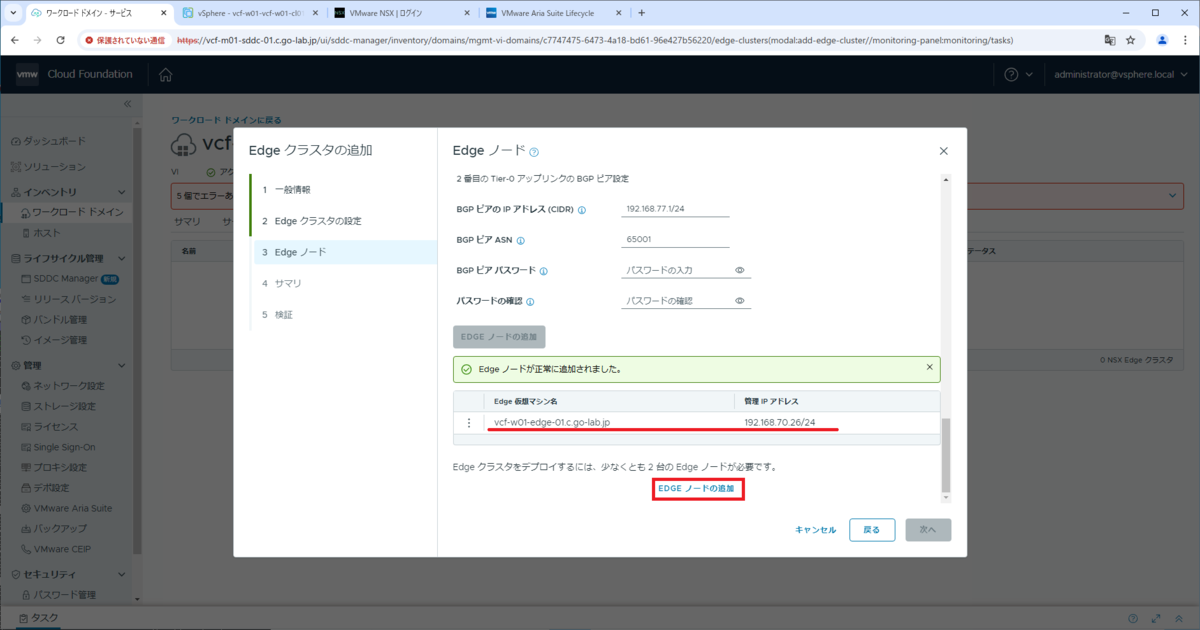

1台目の Edge ノードが追加されたので、最後にある「EDGE ノードの追加」リンクをクリックして、ページの上部に戻ります。
2台目の Edge ノードのパラメータに合わせて、1台目の入力値との差分（赤字部分）を修正します。
- Edge ノード名 (FQDN)： vcf-w01-edge-02.c.go-lab.jp
- vSphere クラスタの詳細
- クラスタ： vcf-w01-cl01
- クラスタ タイプ： L2 同型

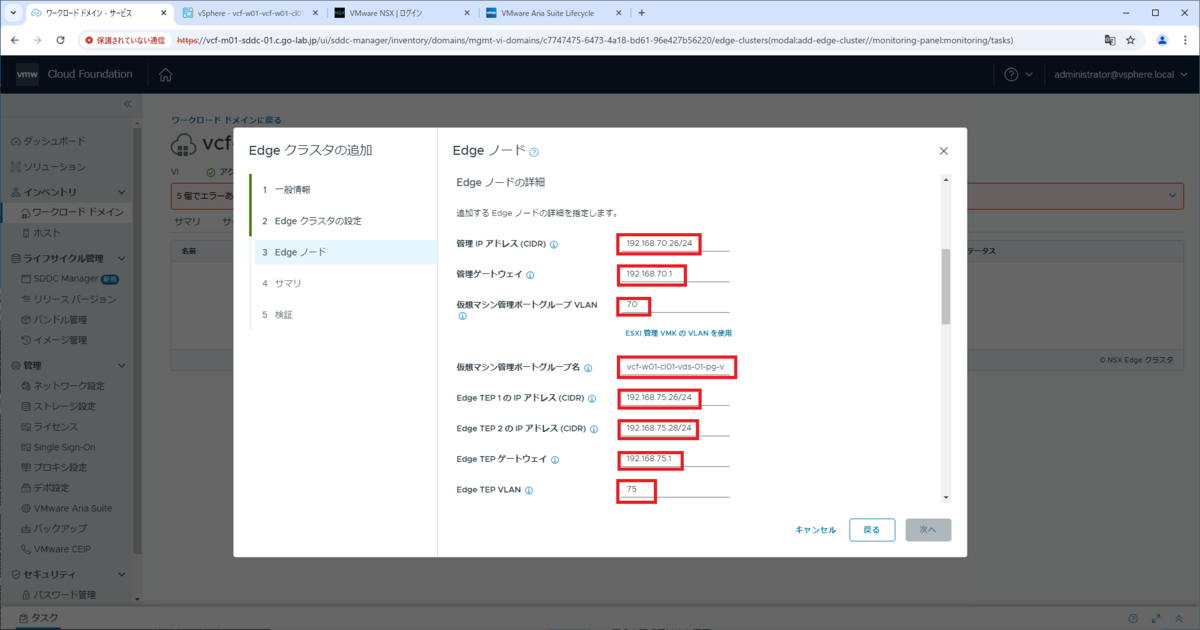

Edge ノードの詳細を入力して、下にスクロールします。
- Edge ノードの詳細
- 管理 IP アドレス (CIDR)：192.168.70.27/24
- 管理ゲートウェイ：192.168.70.1
- 仮想マシン管理ポートグループ VLAN：70
- 仮想マシン管理ポートグループ名：vcf-w01-cl01-vds-01-pg-vm-mgmt
- Edge TEP 1 の IP アドレス (CIDR)：192.168.75.27/24
- Edge TEP 2 の IP アドレス (CIDR)：192.168.75.29/24
- Edge TEP ゲートウェイ：192.168.75.1
- Edge TEP VLAN：75
ひきつづき、Edge ノードのパラメータを入力します。
- 1番目の Tier-0 アップリンク
- Tier-0 アップリンク VLAN： 76
- Tier-0 アップリンク インターフェイスの IP アドレス (CIDR)： 192.168.76.27/24
- 1番目の Tier-0 アップリンクの BGP ピア設定
- BGP ピアの IP アドレス (CIDR)：192.168.76.1/24
- BGP ピア ASN：65001
- BGP ピア パスワード：空欄のまま

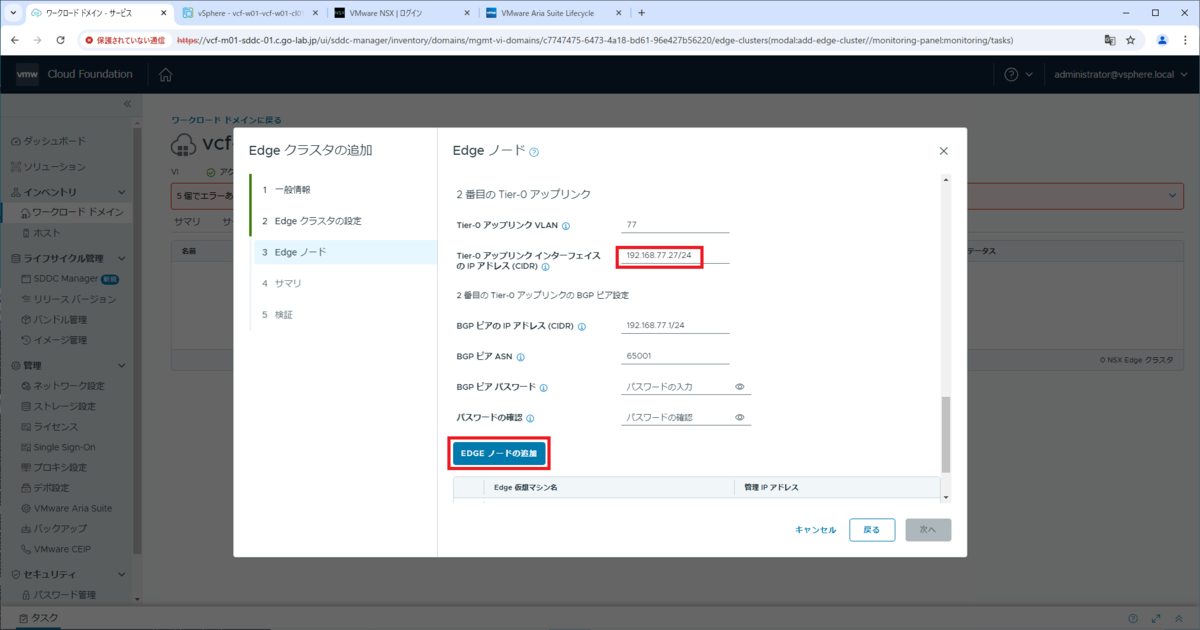

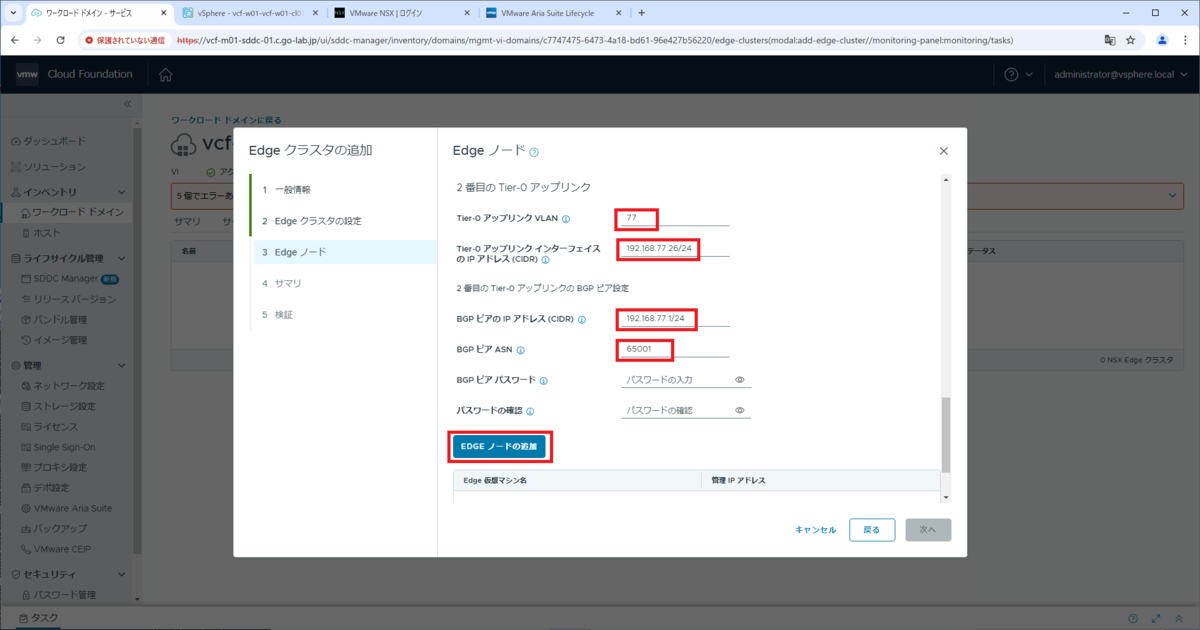

残りの Edge ノードのパラメータを入力して、「EDGE ノードの追加」ボタンをクリックします。
- 2番目の Tier-0 アップリンク
- Tier-0 アップリンク VLAN： 77
- Tier-0 アップリンク インターフェイスの IP アドレス (CIDR)： 192.168.77.27/24
- 2番目の Tier-0 アップリンクの BGP ピア設定
- BGP ピアの IP アドレス (CIDR)：192.168.77.1/24
- BGP ピア ASN：65001
- BGP ピア パスワード：空欄のまま

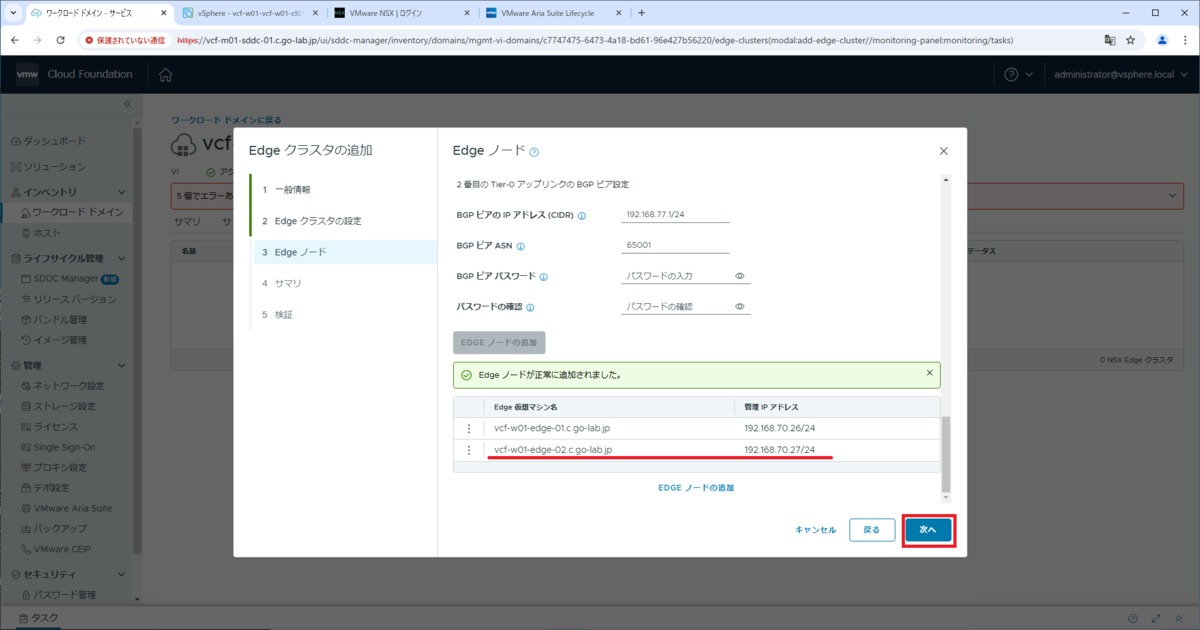

2台目の Edge ノードが追加されたことを確認して、「次へ」をクリックします。

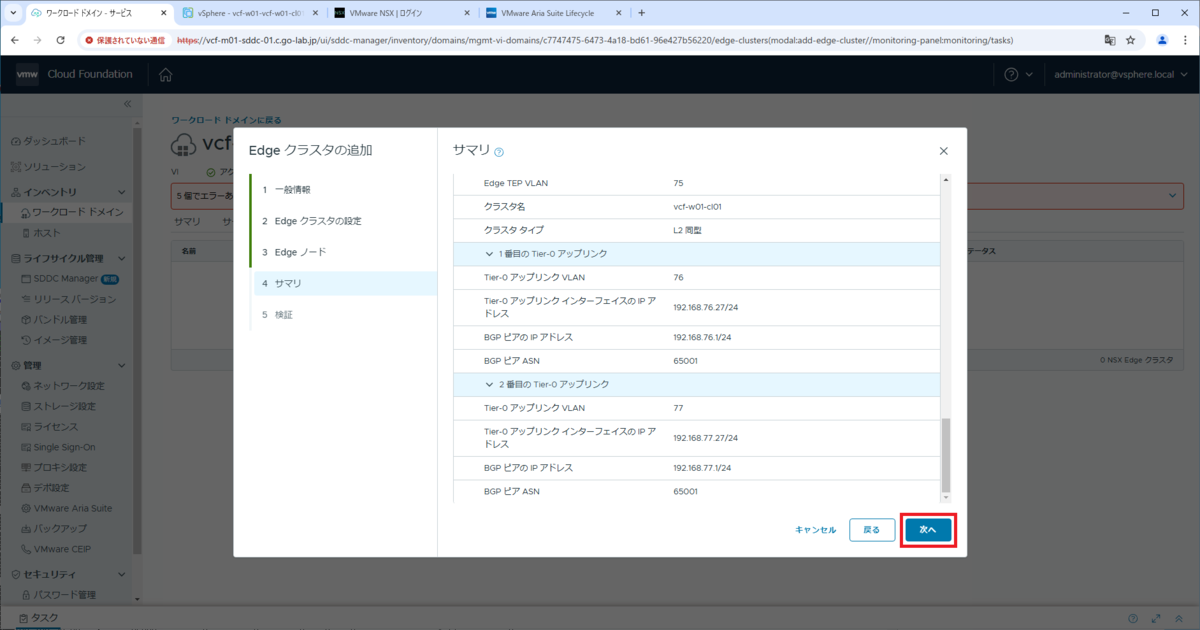

「サマリ」画面で入力値を確認して、「次へ」をクリックします。

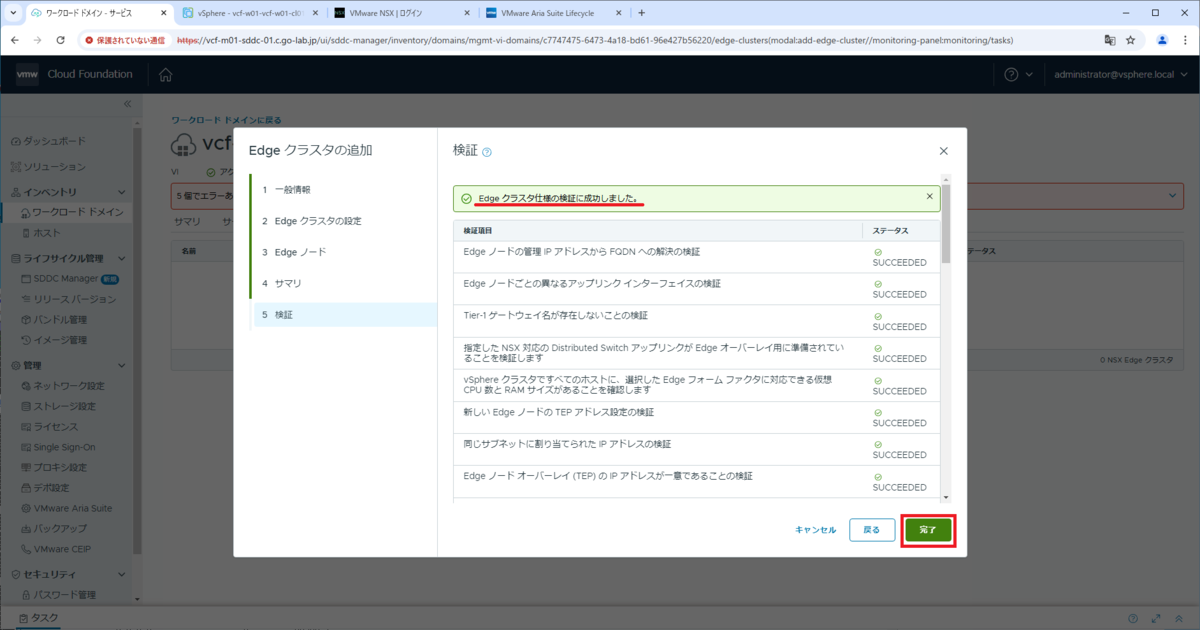

Edge Cluster をデプロイするまえの事前検証が実施されます。ここで、BGP 設定の整合性も確認されます。すべてのステータスが「SUCCEEDED」になるのを待ち、「完了」をクリックすると、デプロイ処理が開始されます。

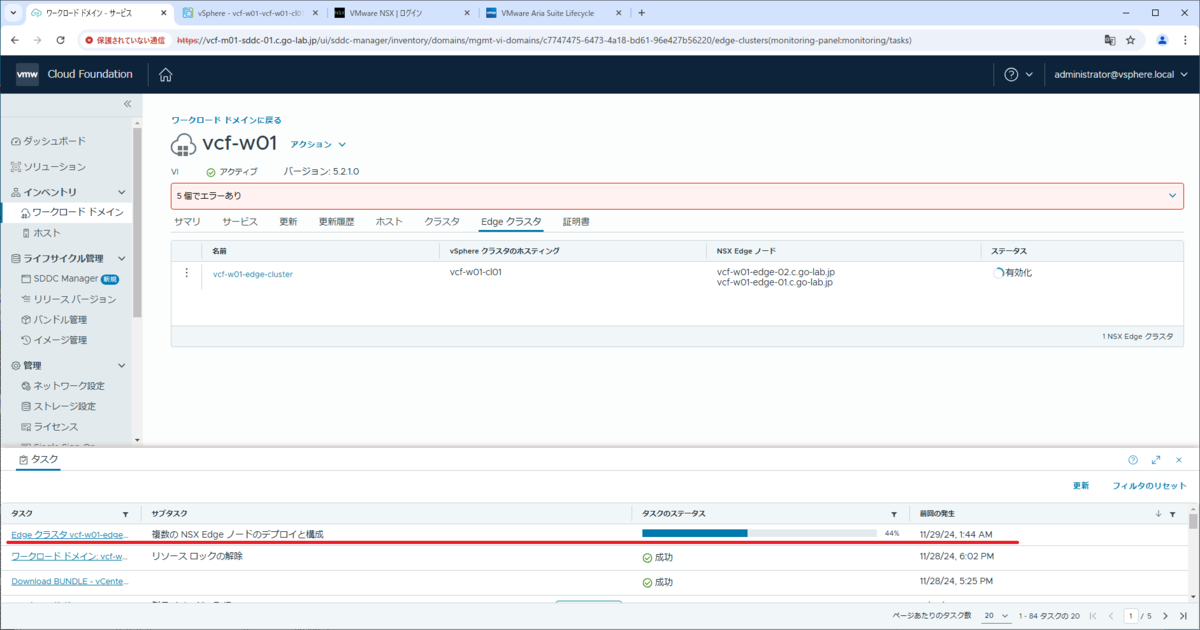

タスクが開始されます。

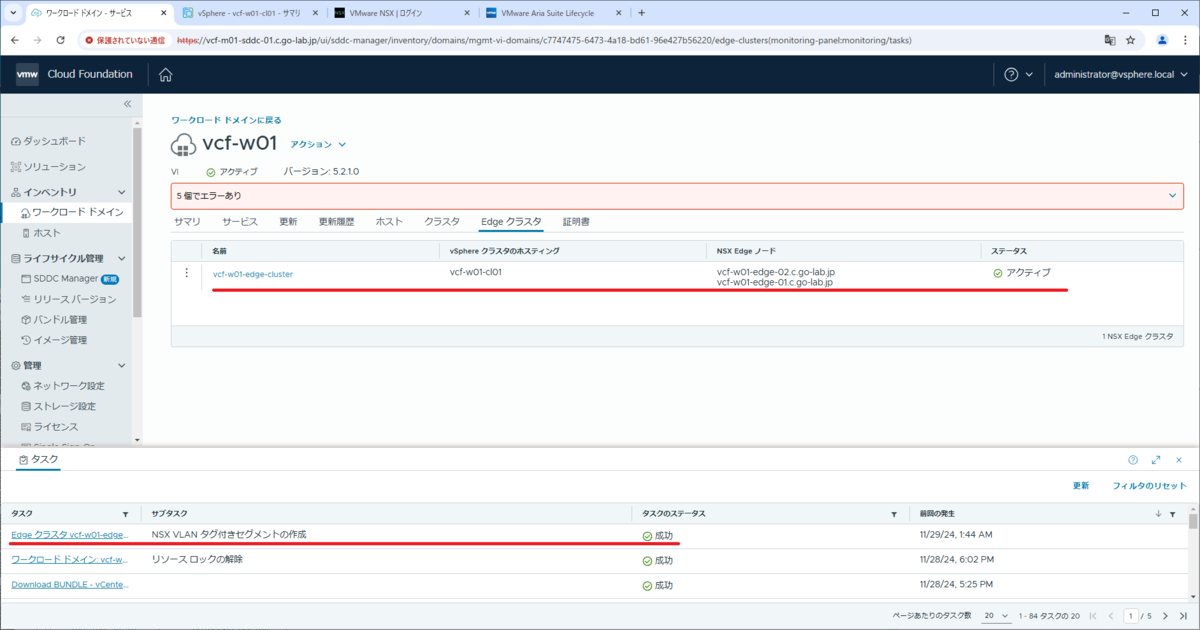

しばらく待ってタスクが完了すると、Workload Domain の「Edge クラスタ」タブに Edge Cluster が表示され、ステータスが「アクティブ」になります。

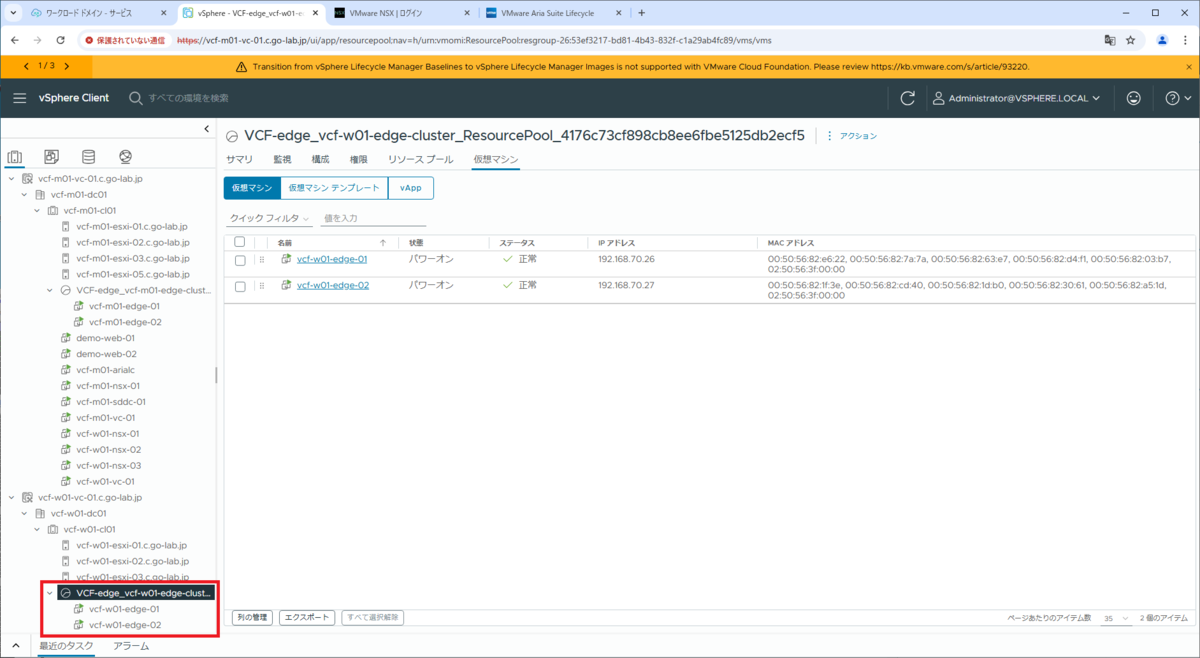

vSphere Client でも、NSX Edge 仮想マシンが2台展開されたことが確認できます。
※リソースが少ないラボ環境では、ここで NSX Edge 仮想マシンのメモリ予約を 32GB → 0 に変更しておきます。
外部ルーターで BGP のサマリ情報を確認すると、展開した NSX Edge による Tier-0 ゲートウェイとピアリングされています。
[root@vcf-gw-01 ~]# vtysh -c "show ip bgp summary" IPv4 Unicast Summary: BGP router identifier 192.168.76.1, local AS number 65001 vrf-id 0 BGP table version 11 RIB entries 13, using 2496 bytes of memory Peers 8, using 170 KiB of memory Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd PfxSnt 192.168.76.16 4 65002 9512 9516 0 0 0 10:33:20 4 7 192.168.76.17 4 65002 9512 9516 0 0 0 10:33:20 4 7 192.168.76.26 4 65003 8782 8786 0 0 0 09:44:58 5 7 192.168.76.27 4 65003 8784 8786 0 0 0 09:45:00 5 7 192.168.77.16 4 65002 9512 9516 0 0 0 10:33:20 4 7 192.168.77.17 4 65002 9512 9516 0 0 0 10:33:20 4 7 192.168.77.26 4 65003 8783 8786 0 0 0 09:44:58 5 7 192.168.77.27 4 65003 8784 8786 0 0 0 09:45:00 5 7 Total number of neighbors 8
そして、下記のようにアップリンク インターフェイスへの経路情報が追加されているはずです。
[root@vcf-gw-01 ~]# vtysh -c "show ip bgp detail"
BGP table version is 11, local router ID is 192.168.76.1, vrf id 0
Default local pref 100, local AS 65001
Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.76.0/24 192.168.77.26 0 100 0 65003 ?
* 192.168.76.26 0 100 0 65003 ?
* 192.168.77.27 0 100 0 65003 ?
* 192.168.76.27 0 100 0 65003 ?
* 192.168.76.17 0 100 0 65002 ?
* 192.168.77.17 0 100 0 65002 ?
* 192.168.77.16 0 100 0 65002 ?
* 192.168.76.16 0 100 0 65002 ?
*> 0.0.0.0 0 32768 i
* 192.168.77.0/24 192.168.77.26 0 100 0 65003 ?
* 192.168.76.26 0 100 0 65003 ?
* 192.168.77.27 0 100 0 65003 ?
* 192.168.76.27 0 100 0 65003 ?
* 192.168.76.17 0 100 0 65002 ?
* 192.168.77.17 0 100 0 65002 ?
* 192.168.77.16 0 100 0 65002 ?
* 192.168.76.16 0 100 0 65002 ?
*> 0.0.0.0 0 32768 i
つづく。
