vSphere 8.0 U2 で、vSphere with Tanzu の自宅ラボ環境を構築していきます。今回は、NSX インストールの前提となる vSphere Distributed Switch（vDS）を作成します。
今回の内容です。
ドキュメントでは、下記のあたりが参考になります。
ラボ構成のイメージ
今回は、vSphere Distributed Switch（vDS）と、分散ポート グループを作成します。
1. vDS の作成
vCenter インベントリでデータセンター（lab-dc-31）を右クリック →「Distributed Switch」→「新しい Distributed Switch」を開きます。

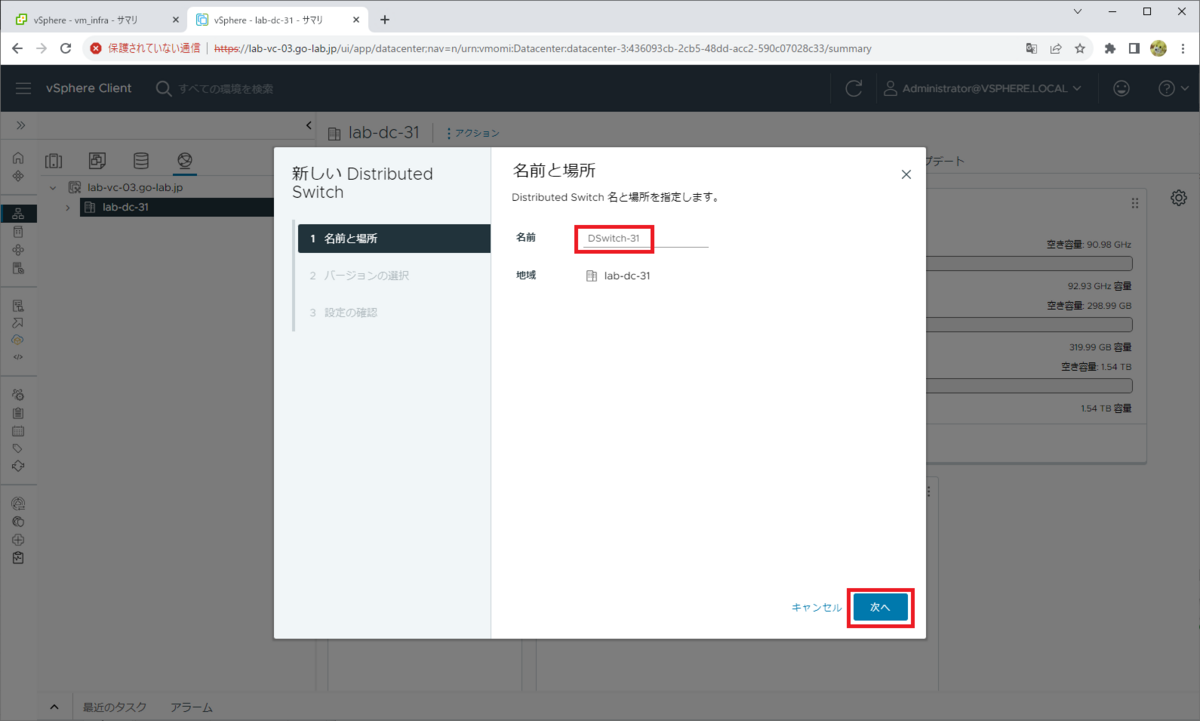

vDS の名前を入力して、「次へ」をクリックします。
- 名前： DSwitch-31
vDS のバージョンを選択して、「次へ」をクリックします。
- バージョン： 8.0.0 - ESXi 8.0 以降
「設定」画面では、下記を入力して「次へ」をクリックします。
- アップリンク数： 2
- デフォルトのポート グループの作成： OFF
設定を確認して、「完了」をクリックします。

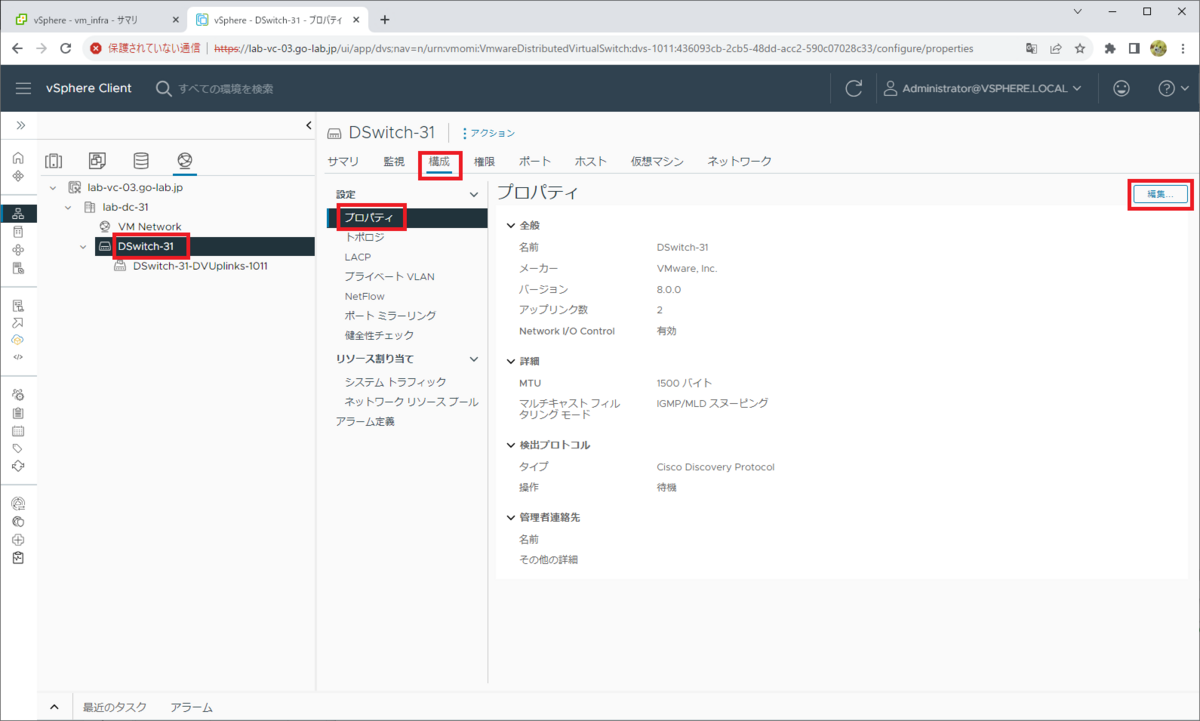

vDS の MTU を変更します。vDS（DSwitch）→「構成」タブ →「設定」→「プロパティ」を開き、「編集」をクリックします。
「詳細」タブを開き、MTU を変更して「OK」をクリックします。ちなみに、実際はここで MTU 設定を変更しなくても、NSX のトランスポート ノードとして構成した際に自動的に MTU が 1700 に変更されます。
- MTU： 1700
vDS の MTU が、1700 に変更されました。
2. 分散ポートグループの作成
NSX Edge のデプロイで必要になるポート グループを作成しておきます。
2-1. 管理ネットワーク
NSX Edge ノードの仮想マシンの vNIC#1 や、スーパーバイザー制御プレーン仮想マシン（Superviser Control Plane VM）の vNIC#1 を接続する、管理ネットワークのポートグループを作成します。
vDS（DSwitch-31） →「分散ポート グループ」→「新規の分散ポート グループ」を開きます。
ポートグループの名前を入力して「次へ」をクリックします。
- 名前： dvpg-mgmt
「設定」画面では、VLAN の情報を入力して「次へ」をクリックします。
- VLAN タイプ： VLAN
- VLAN ID： 10

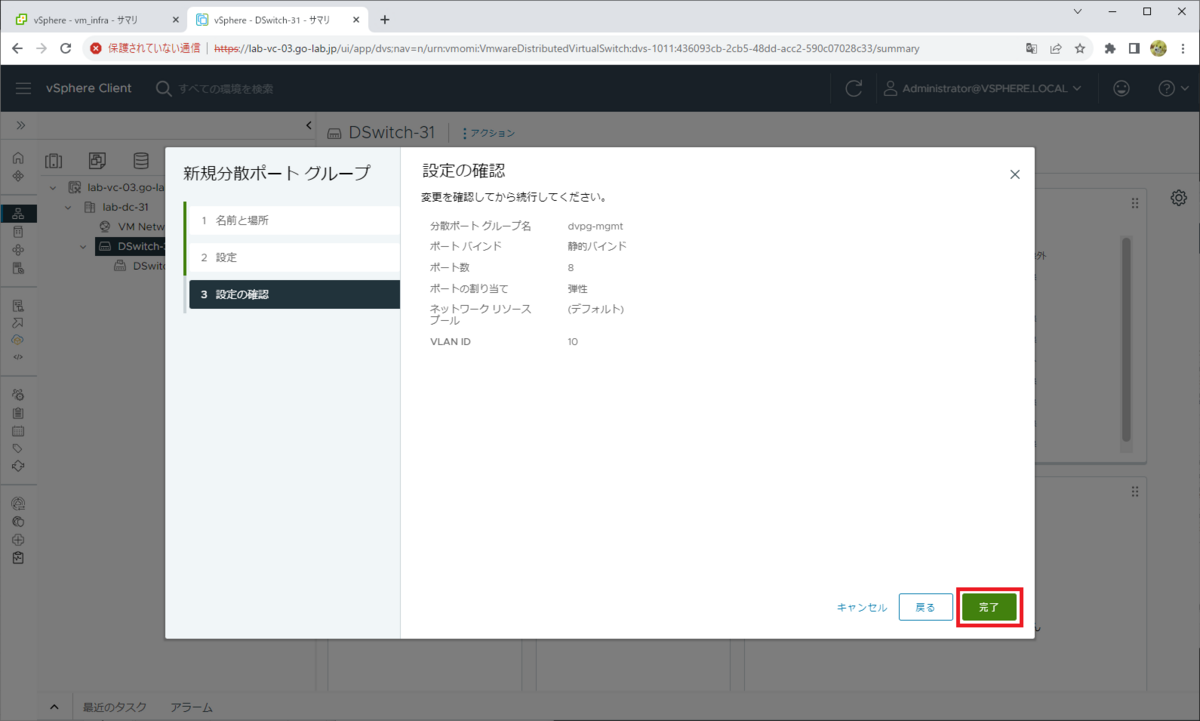

設定を確認して、「完了」をクリックします。
2-2. NSX Edge TEP ネットワーク

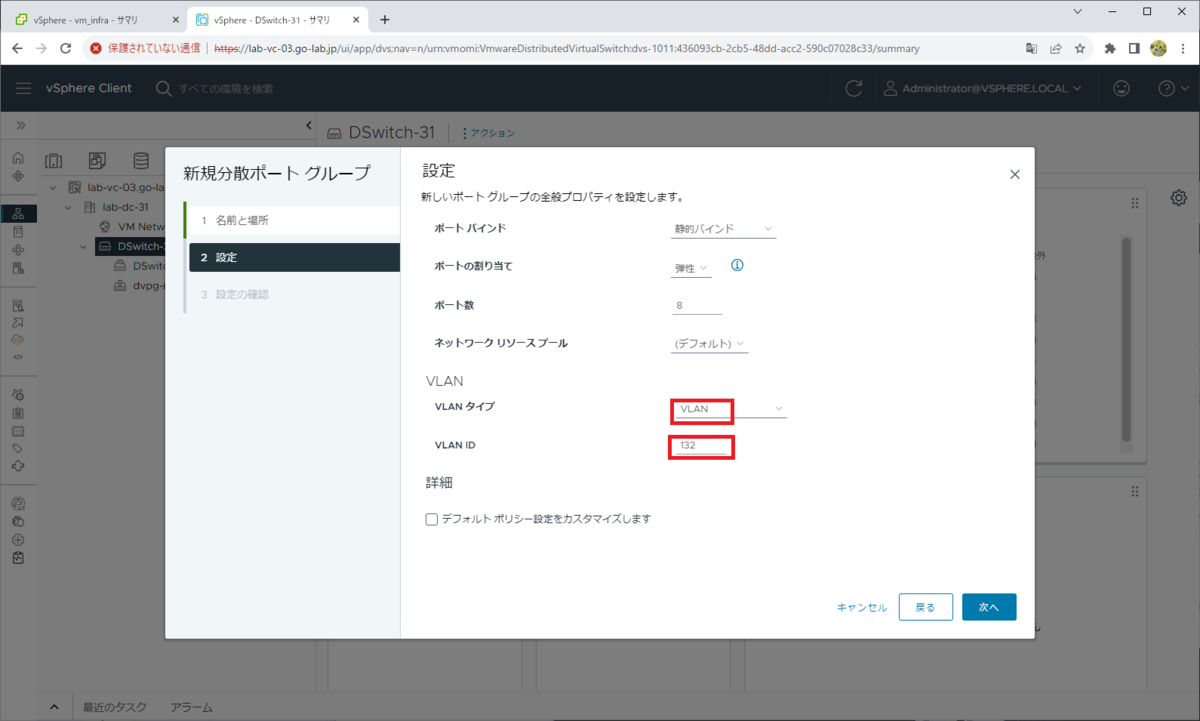

同様の手順で、NSX Edge VM がオーバーレイ ネットワークの TEP（トンネル エンド ポイント）で使用するポート グループも作成しておきます。
- 名前： dvpg-edge-tep
- VLAN タイプ： VLAN
- VLAN ID： 132
NSX Edge TEP ネットワークのポート グループは、NSX Edge Uplink と同様の VLAN トランク設定にすることもできます。この場合、かわりに NSX のアップリンク プロファイルで VLAN ID を設定します。
2-3. NSX Edge Uplink ネットワーク
同様の手順で、NSX Edge VM のアップリンク インターフェースが使用するポート グループも作成しておきます。これは他のポート グループとは異なり、VLAN トランクとして構成します。
ポート グループの名前を入力して「次へ」をクリックします。
- 名前： dvpg-edge-uplink

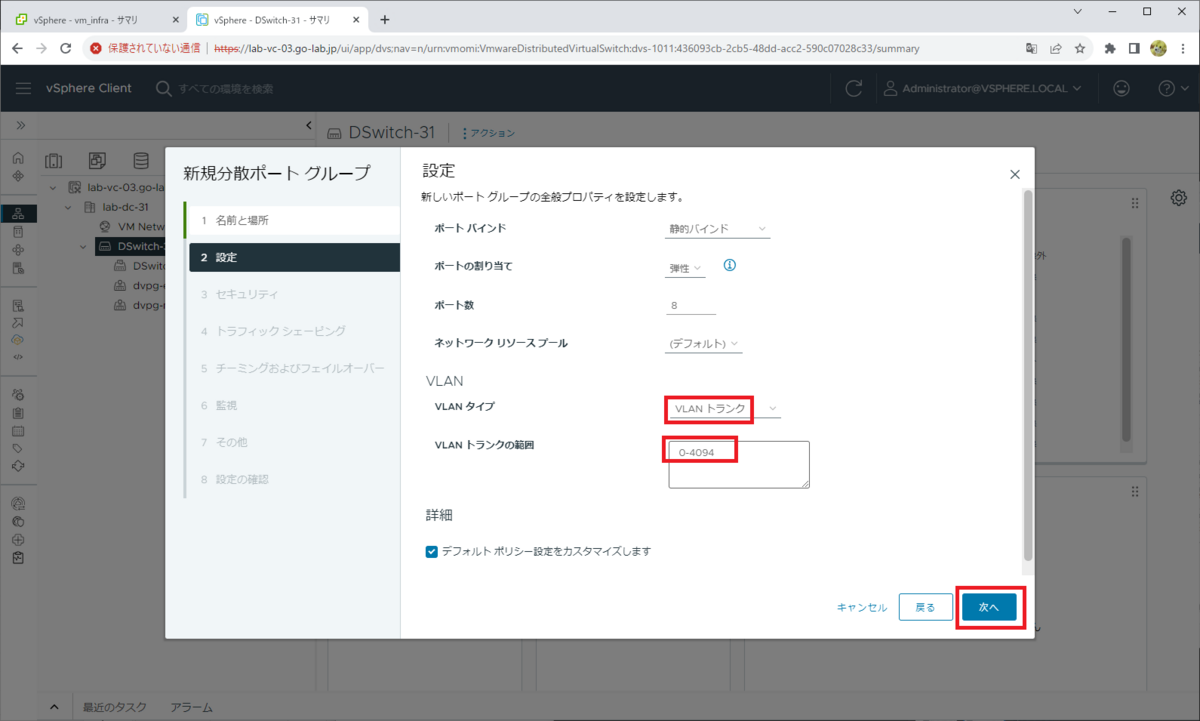

「設定」画面で、VLAN の情報を入力します。
- VLAN タイプ： VLAN トランク
- VLAN トランクの範囲： 0-4094
そして、「デフォルト ポリシー設定をカスタマイズします」のチェックの ON にして「次へ」をクリックします。
ちなみに、標準仮想スイッチ（vSS）にポートグループを作成する場合は、VLAN トランクが設定できないため、VLAN ID を「すべて (4095)」にします。

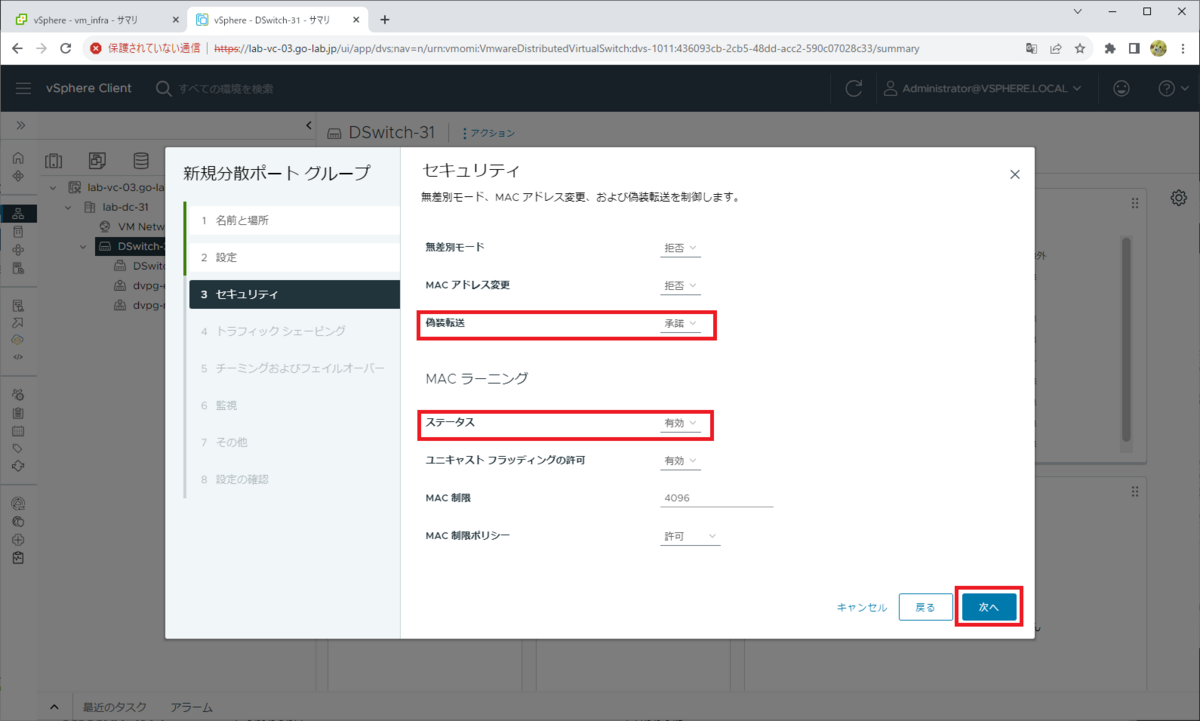

「セキュリティ」画面で、下記を設定して「次へ」をクリックします。
- 偽装転送： 承諾
- MAC ラーニング → ステータス： 有効
ちなみに、MAC ラーニングに対応していないバージョンの vSphere の場合は、かわりに「無差別モード」を承諾にします。

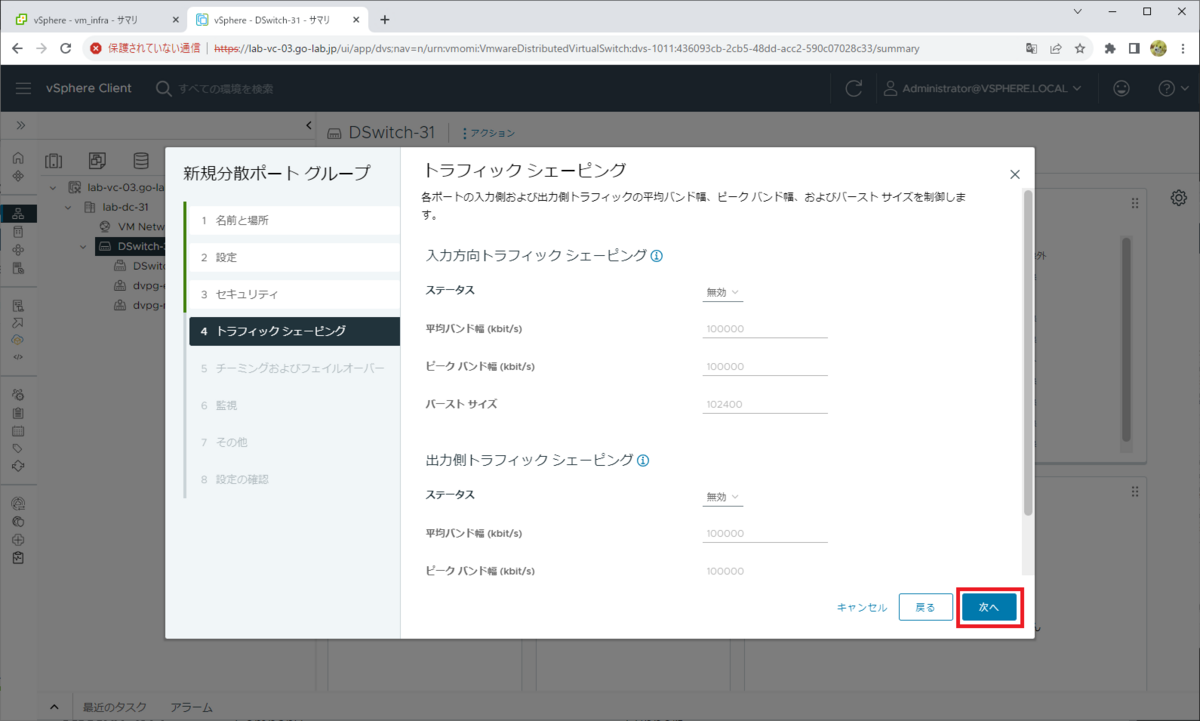

トラフィック シェービングは、デフォルトのまま「次へ」をクリックします。

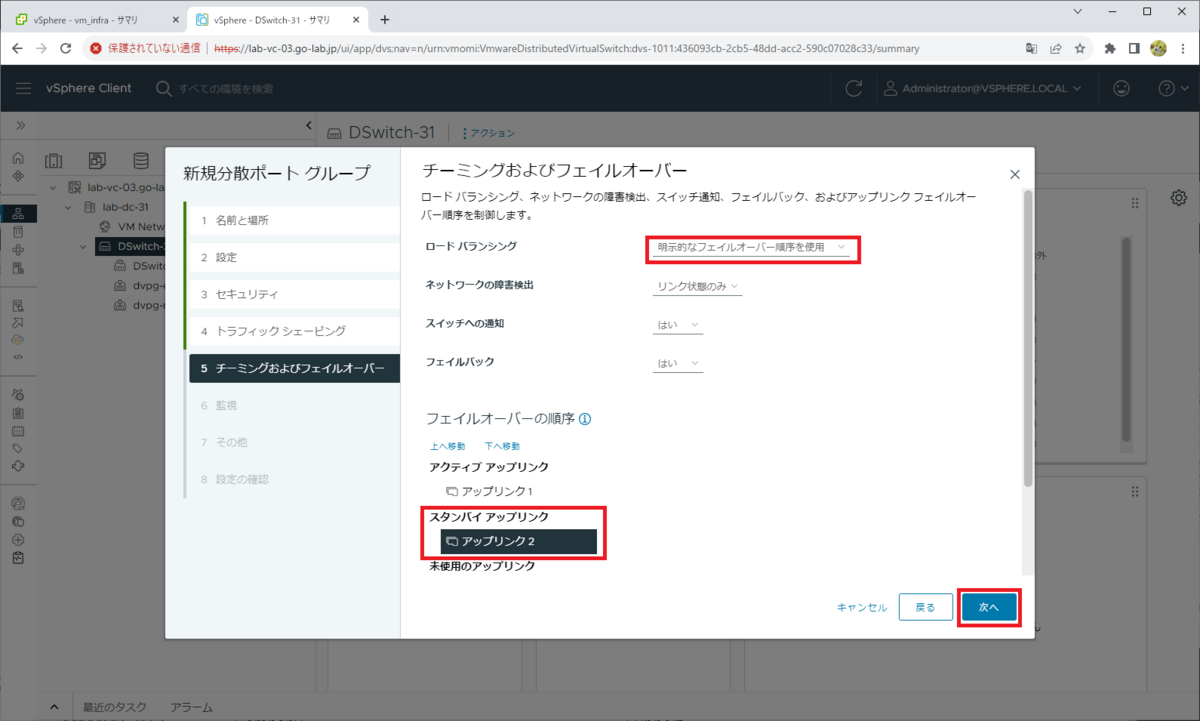

「チーミング およびフェイルオーバー」では、下記を設定して「次へ」をクリックします。
- ロード バランシング： 明示的なフェイルオーバー順序を使用
- フェイルオーバーの順序： 「アップリンク 2」を「スタンバイ アップリンク」に移動する
監視（NetFlow）の設定は、デフォルトのまま「次へ」をクリックします。

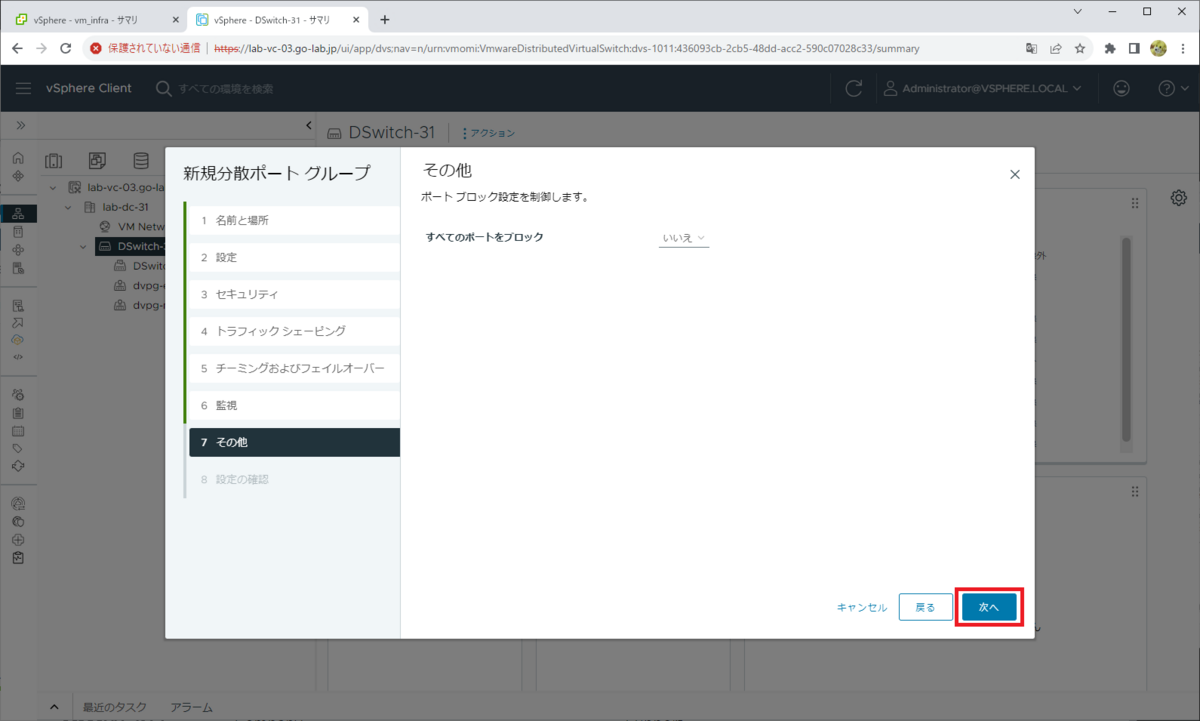

「その他」画面でも、そのまま「次へ」をクリックします。

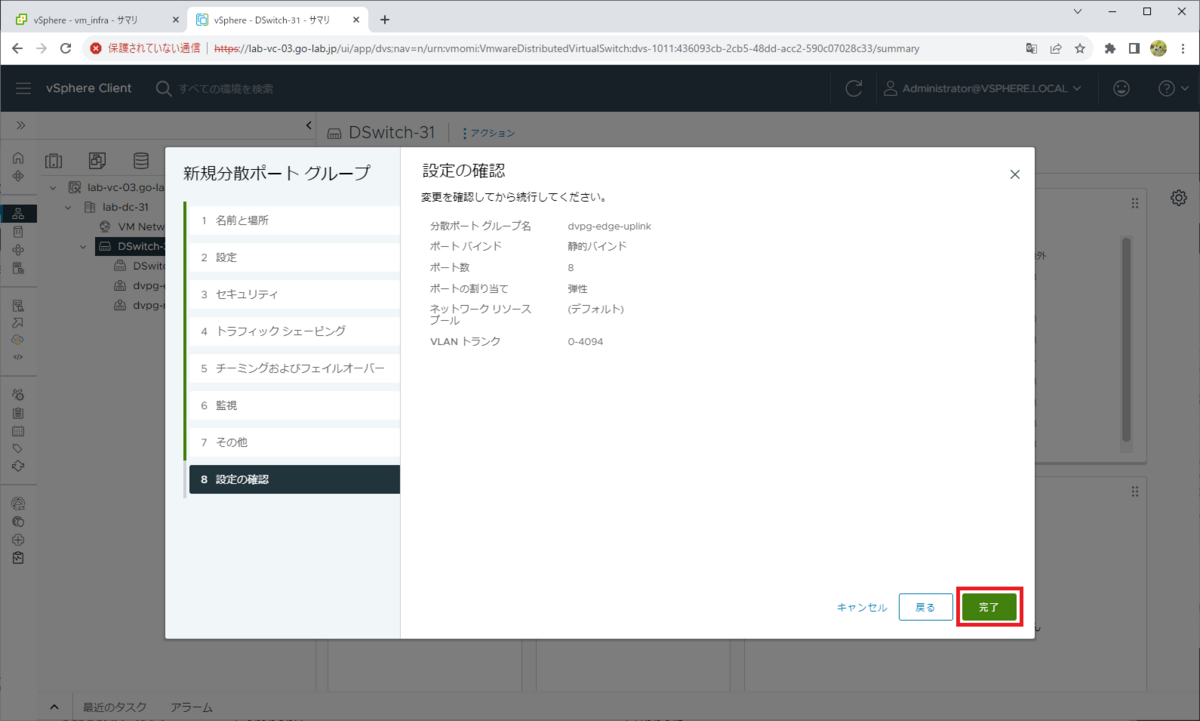

設定を確認して、「完了」をクリックします。

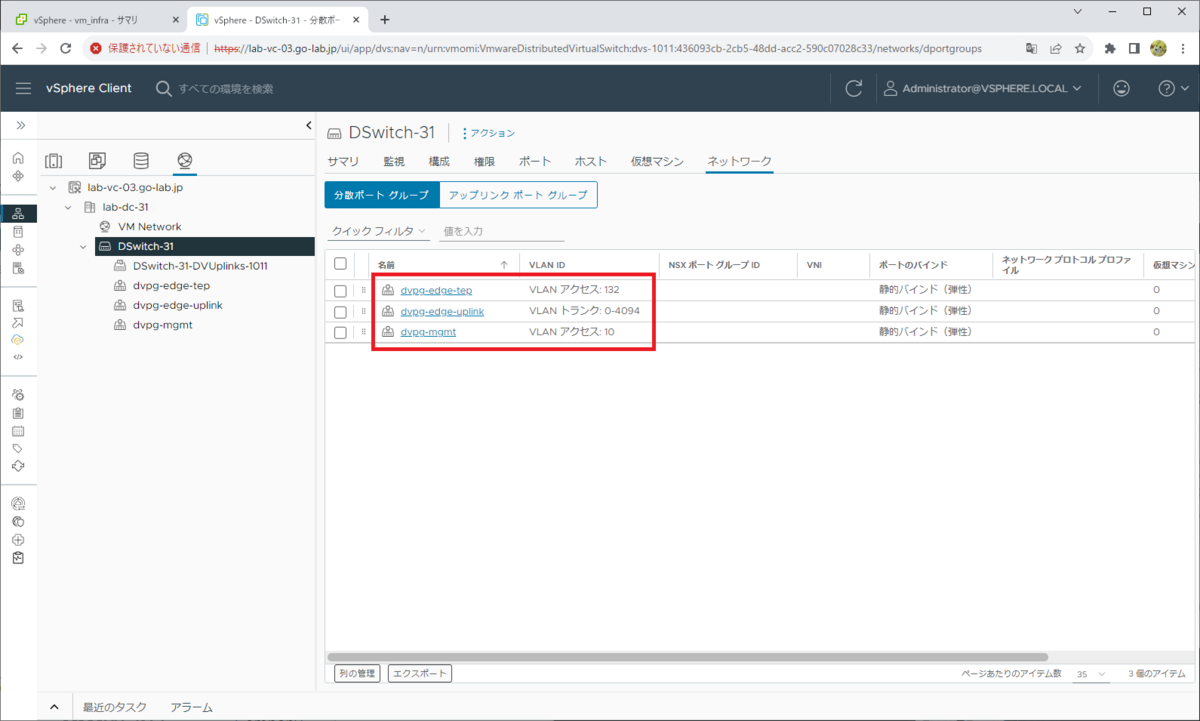

これで、下記のように 3つの分散ポート グループが作成されました。
3. ESXi ホストの接続

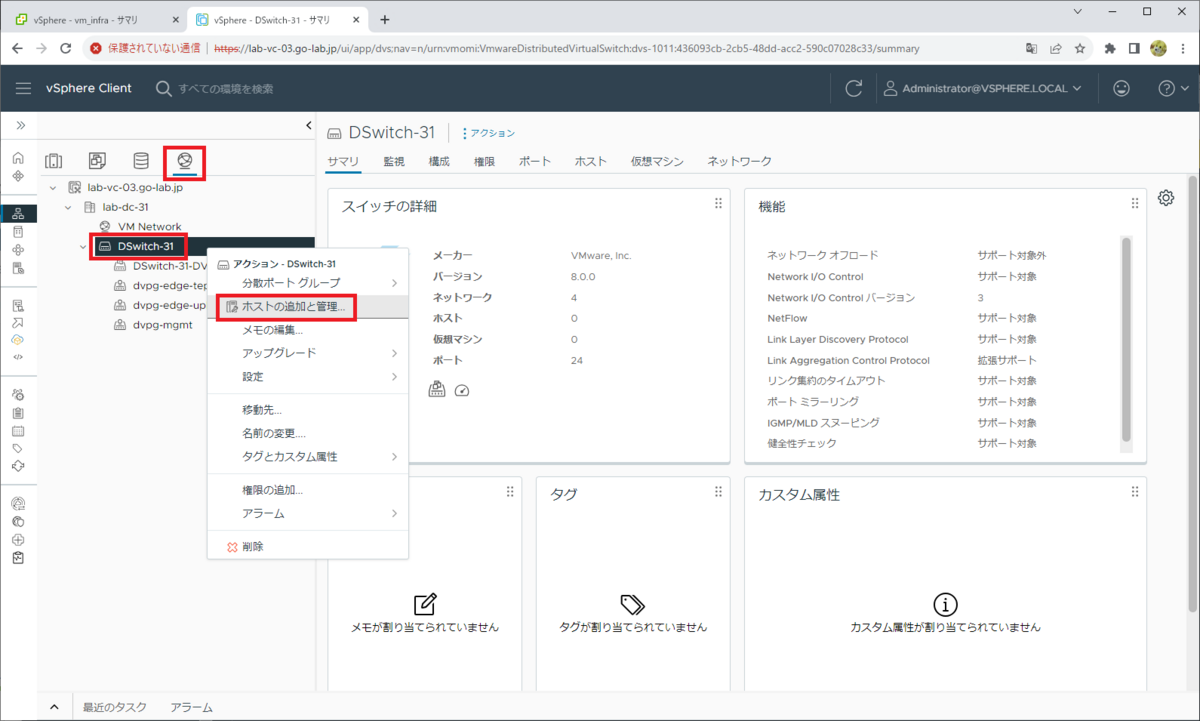

ネットワーク インベントリで、vDS（DSwitch-31）を右クリック →「ホストの追加と管理」を開きます。

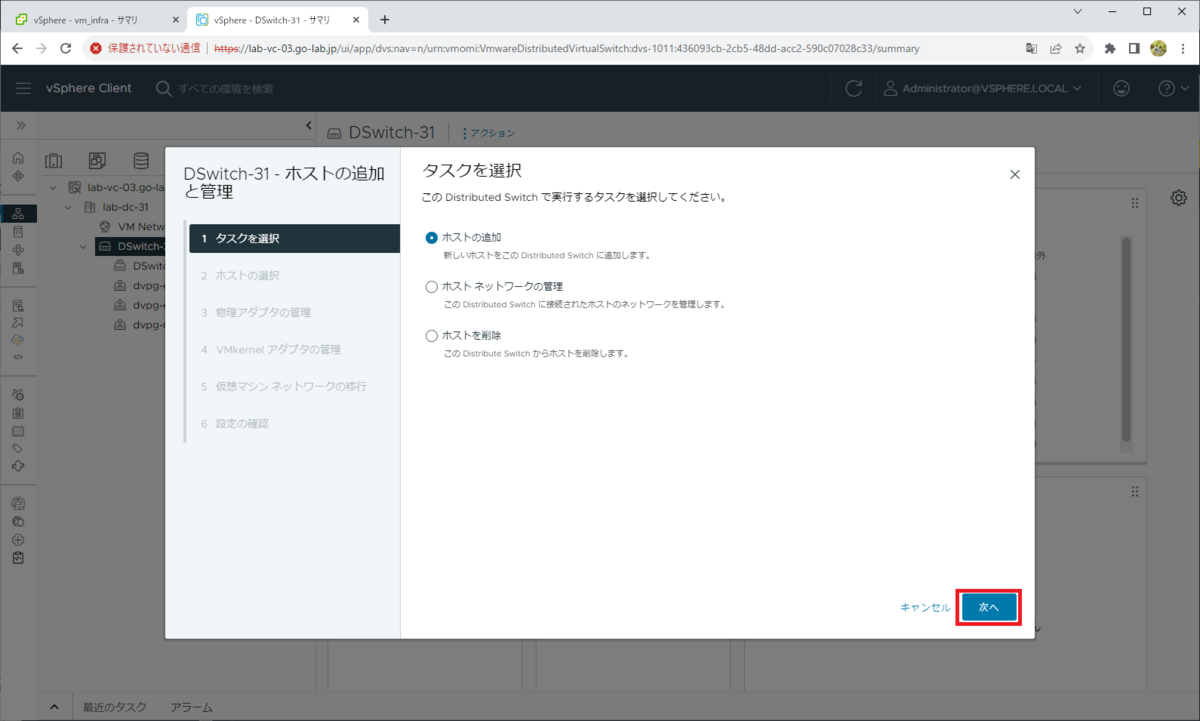

「ホストの追加」を選択して、「次へ」をクリックします。
ESXi ホストを、今回はすべて選択して「次へ」をクリックします。
この環境の ESXi ホストには NIC が4つ（vmnic0 ～ 3）搭載されています。ここでは、下記のように vDS のアップリンクを割り当てて「次へ」をクリックします。
- vmnic2 → アップリンク 1
- vmnic3 → アップリンク 2
VMkernel アダプタは、設定変更せずそのまま（vDS に移行しないで）「次へ」をクリックします。

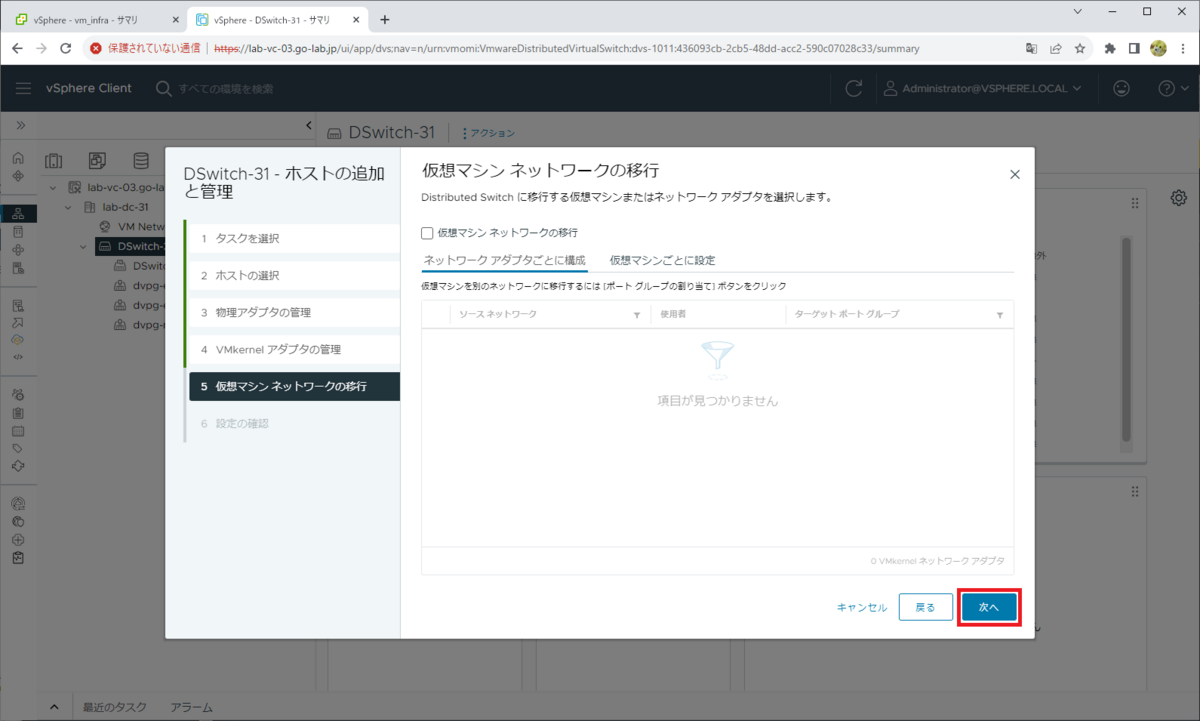

仮想マシンはまだ作成されていないので、ただ「次へ」をクリックします。

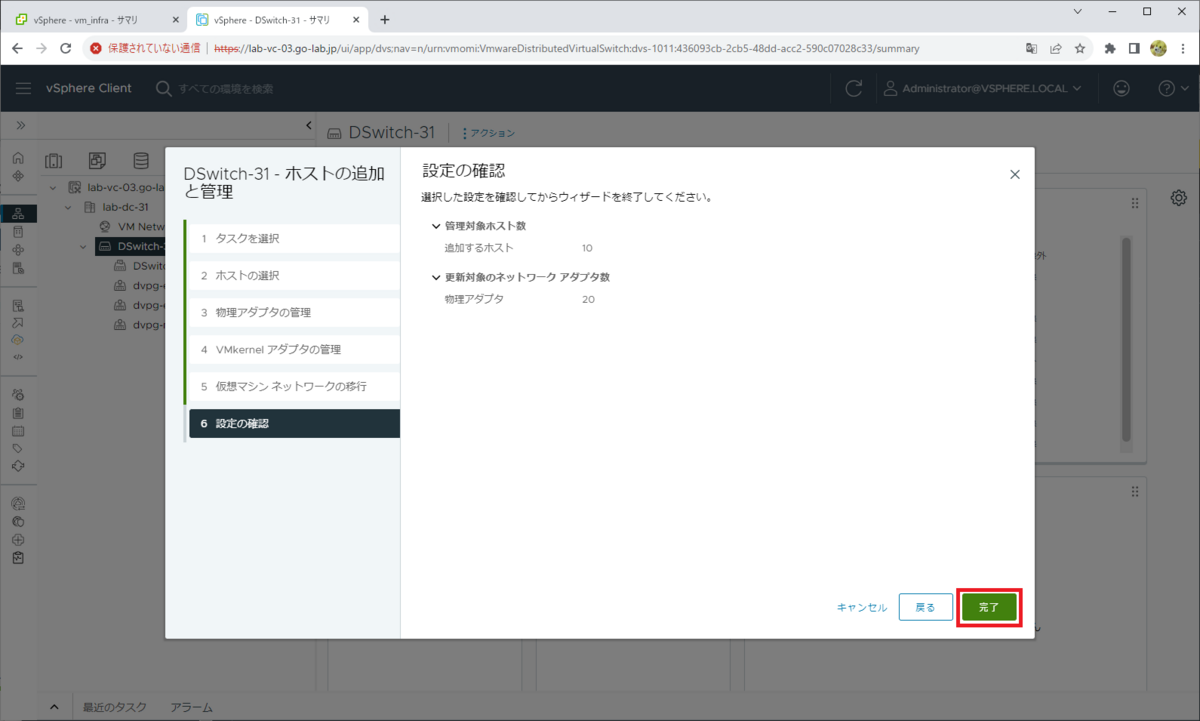

「設定の確認」画面が表示されるので、「完了」をクリックします。
これで、vDS に下記のように ESXi の NIC が接続されました。
- アップリンク 1： ESXi 全台の vmnic2
- アップリンク 2： ESXi 全台の vmnic3
※ただしネスト環境なので、あえて切断してあります。
つづく。
