vSphere 8.0 U2 で、vSphere with Tanzu の自宅ラボ環境を構築していきます。今回は、NSX に NSX Advanced Load Balancer（NSX ALB）の Controller VM をデプロイと、初期設定を実施します。これは、一般的な NSX ALB Controller デプロイ手順になります。
今回の内容です。
- ラボ構成のイメージ
- 1. NSX ALB Controller のデプロイ
- 2. NSX ALB Controller への初回ログイン
- 3. admin ユーザでの言語設定
- 4. ライセンス設定
- 5. NSX ALB Controller 証明書の入れ替え
ドキュメントでは、下記のあたりが参考になります。
ラボ構成のイメージ
今回は、NSX ALB Controller の仮想アプライアンスをデプロイします。物理マシン リソースの都合により、ネスト環境の外側にデプロイしています。
NSX ALB Controller VM は、管理ネットワークのみに接続します。このあと展開される Service Engine VM の管理ネットワーク（10.255.1.0/24）との接続も必要なので、このラボでは外部ゲートウェイ（Ext GW）にスタティック ルートを設定しています。
- スタティック ルート： 10.0.0.0/8 → 192.168.131.10
1. NSX ALB Controller のデプロイ
vSphere Client で、「OVF テンプレートのデプロイ」から、NSX ALB Controller の OVA ファイルをデプロイします。
なお、このラボでは物理マシンのリソース都合のため、vSphere with Tanzu ラボの外部にある vCenter Server に NSX ALB Controller をデプロイしています。

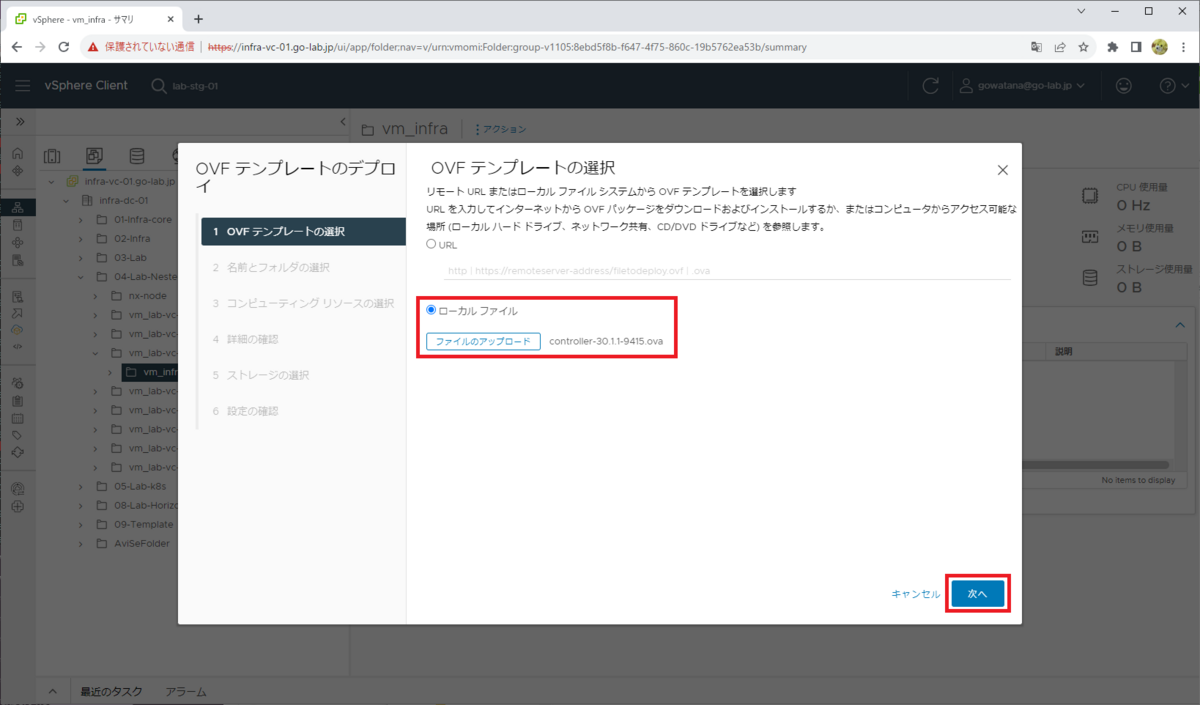

事前にダウンロードしておいた、NSX ALB Controller の OVA ファイルを選択して「次へ」をクリックします。
- ファイル： controller-30.1.1-9415.ova
仮想マシン名と、フォルダを選択して「次へ」をクリックします。
- 仮想マシン名： lab-avi-31
- フォルダ： 任意

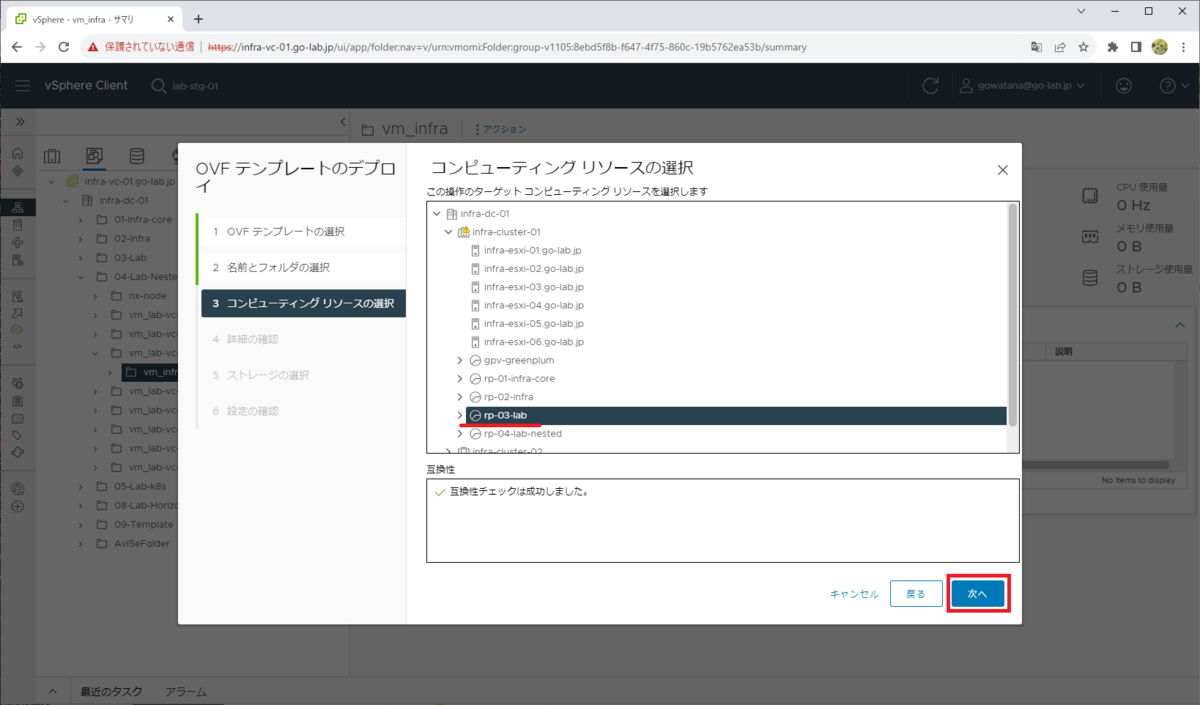

展開先のクラスタ / ESXi ホスト / リソース プールを選択して、「次へ」をクリックします。
「詳細の確認」画面では、証明書の警告メッセージが表示されるので「すべて無視」をクリックしてから、「次へ」をクリックします。

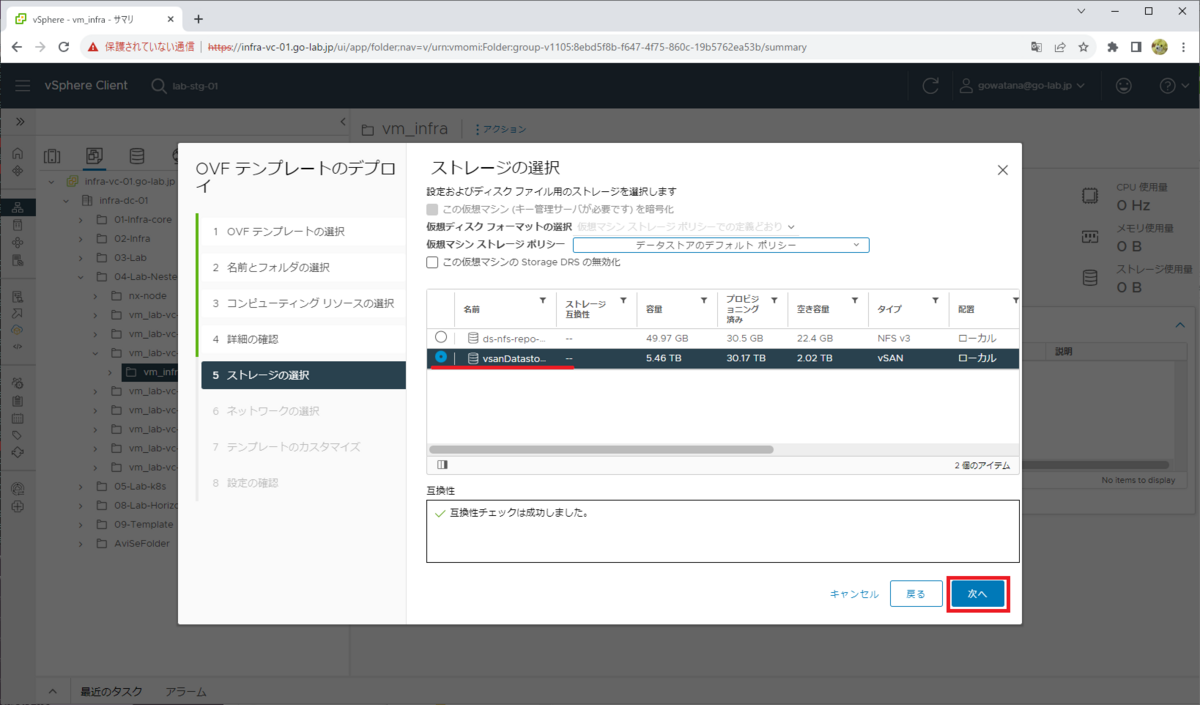

データストアを選択して、「次へ」をクリックします。
ポート グループを選択して、「次へ」をクリックします。
- Management： 管理ネットワークのポート グループを選択する。

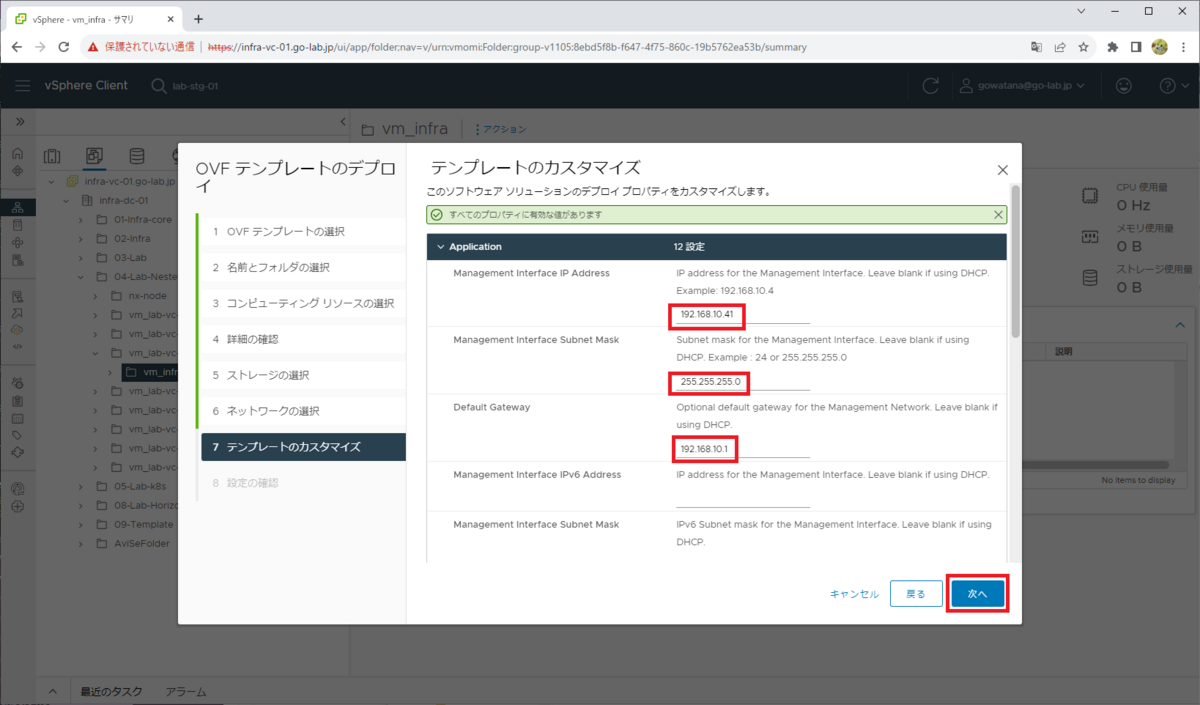

「テンプレートのカスタマイズ」画面で、ネットワーク設定を入力して「次へ」をクリックします。下記で指定していないものは、空欄のままにしておきます。
- Management Interface IP Address： 192.168.10.41
- Management Interface Subnet Mask： 255.255.255.0
- Default Gateway： 192.168.10.1

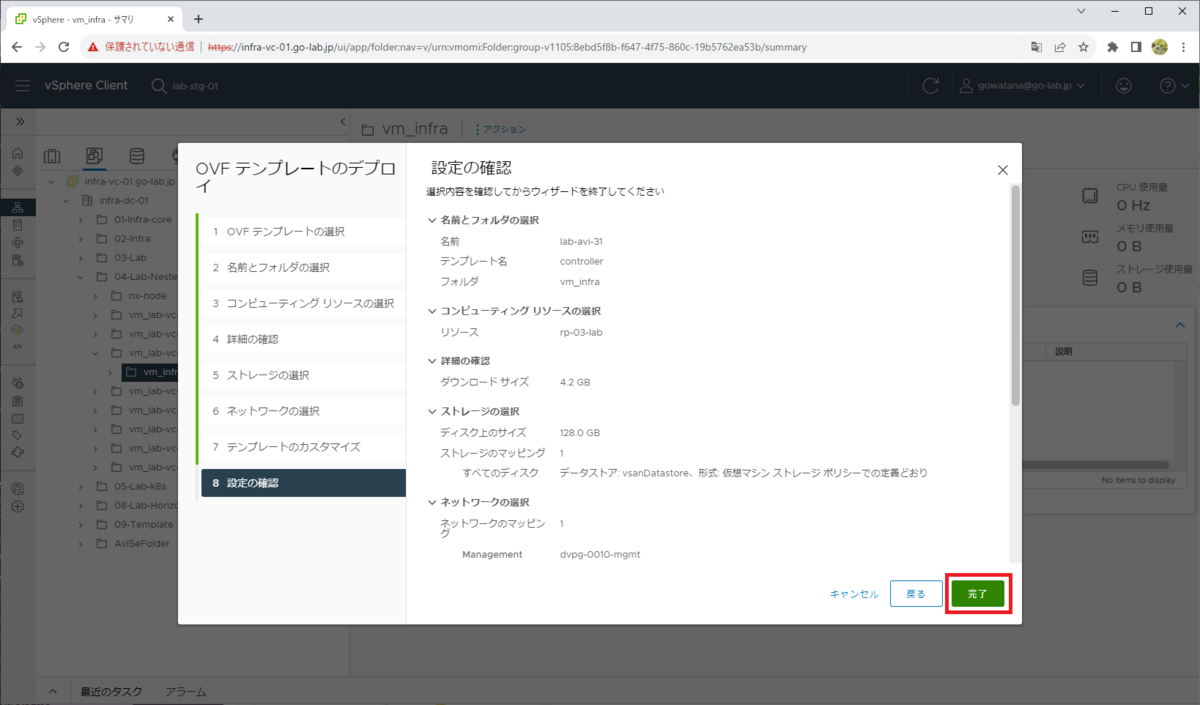

設定を確認して、「完了」をクリックします。そして、デプロイが完了したら、手動で仮想マシンをパワーオンします。
2. NSX ALB Controller への初回ログイン

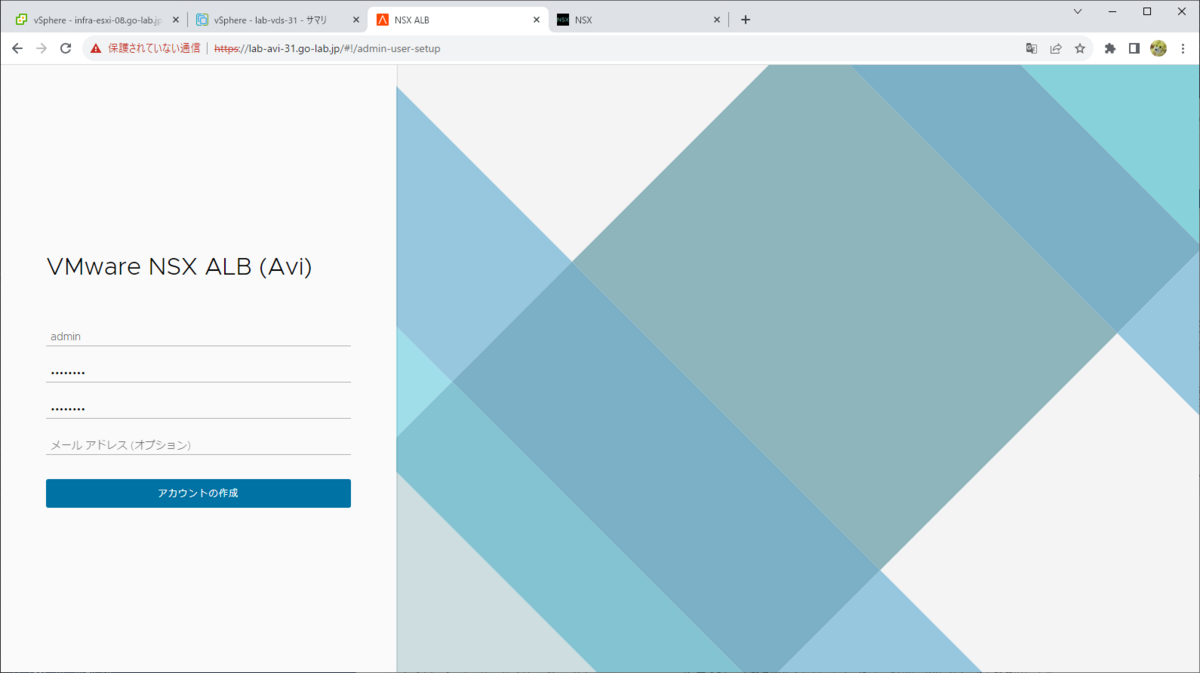

仮想マシンをパワーオンして数分ほど待ってから NSX ALB Controller のアドレスにアクセスすると、admin ユーザのパスワード設定画面が表示されます。
パスワードを 2回入力して、「パスワードの作成」をクリックします。
admin ユーザのパスワードを設定すると、「ウェルカム管理者」ウィザードが開始されます。

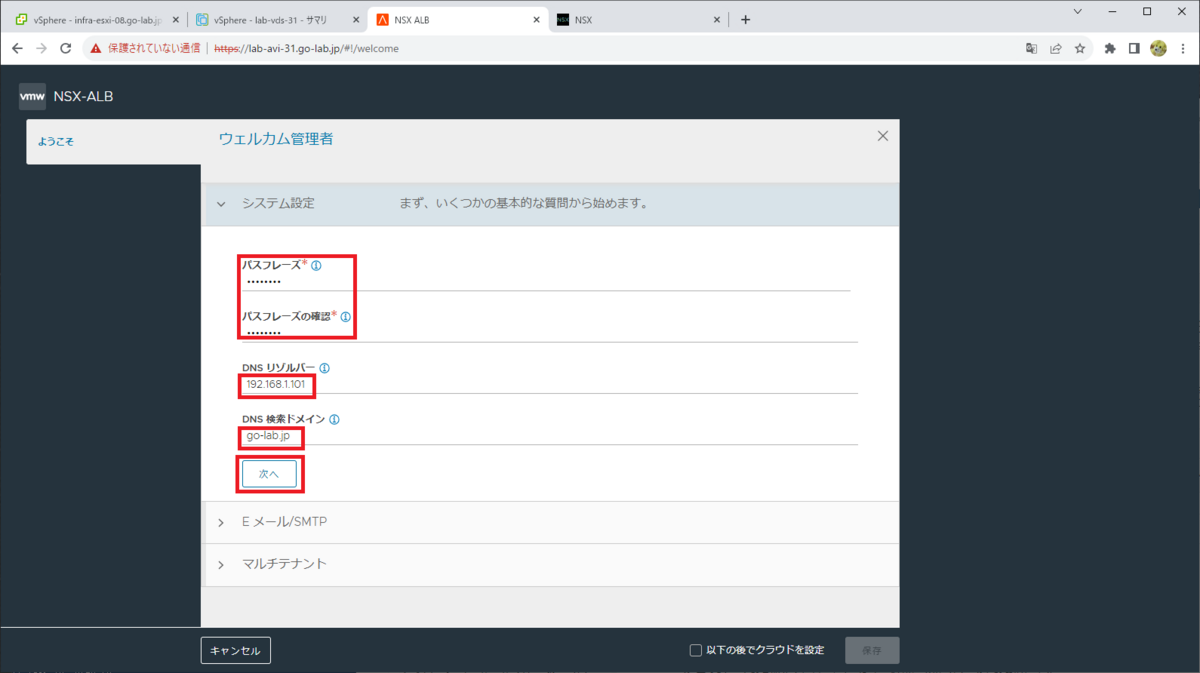

「システム設定」で次のパラメータを入力して、「次へ」をクリックします。
- パスフレーズ： 設定のエクスポートと定期バックアップのパス フレーズを指定する（2回入力する）
- DNS リゾルバー： 192.168.1.101
※ここでは DNS サーバのアドレスを1つだけ入力。後続の手順で複数アドレスの設定あり - DNS 検索ドメイン： go-lab.jp
「E メール/SNMP」は、ひとまず「なし」を選択してい「次へ」をクリックします。
「マルチテナント」は、デフォルトのまま「保存」をクリックします。

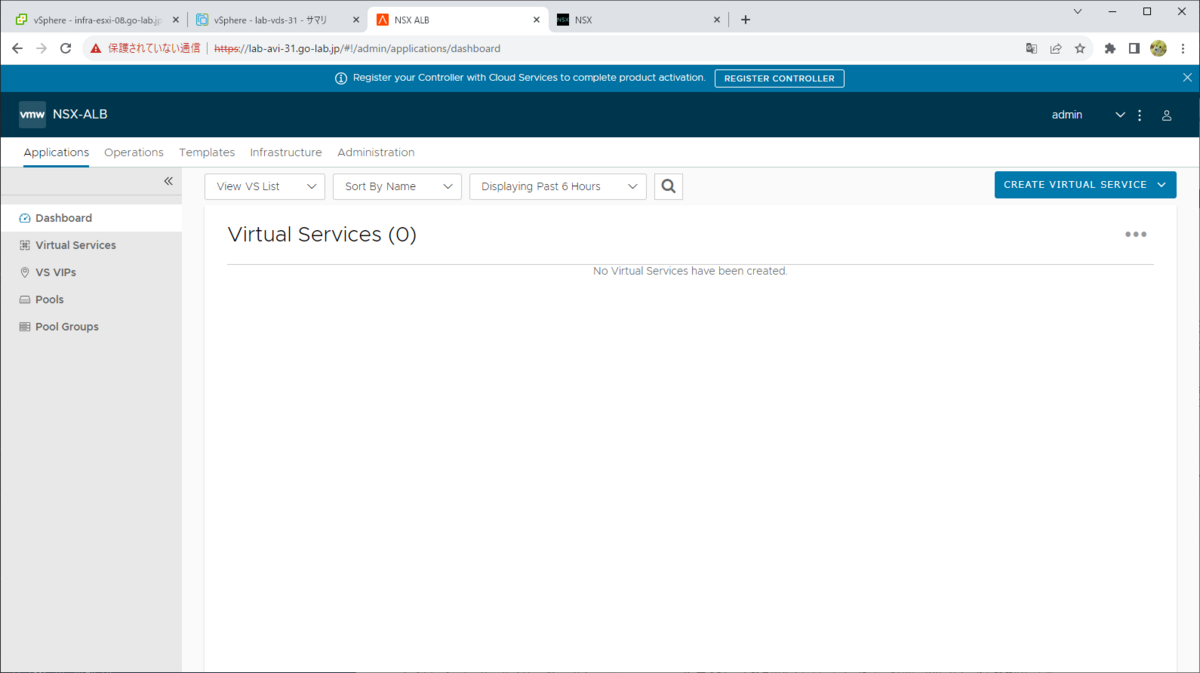

これで、NSX ALB Controller の画面にアクセスできるようになります。
3. admin ユーザでの言語設定
admin ユーザの UI 表示を、日本語に変更しておきます。

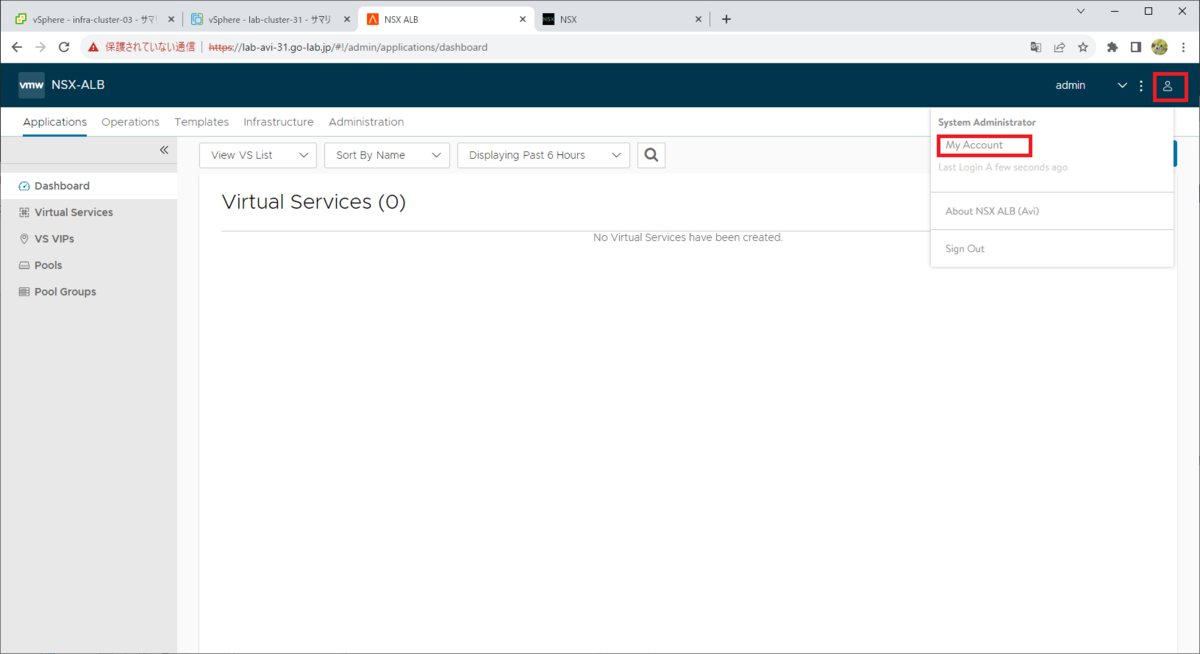

画面右上のアイコンをクリックして、「My Account」をクリックします。
「Display」→「Language」で言語を選択して、「SAVE」をクリックします。
- Language： 日本語
これで、UI が日本語で表示されるようになります。
4. ライセンス設定

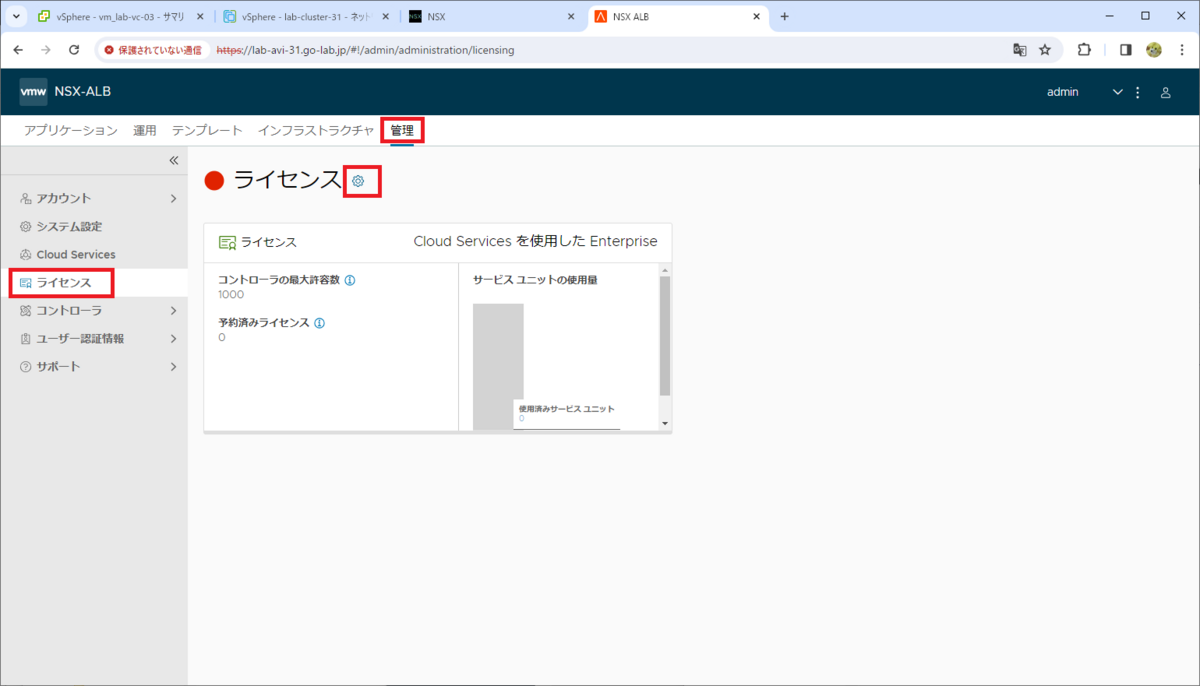

「管理」→「ライセンス」を開き、設定ボタンをクリックします。

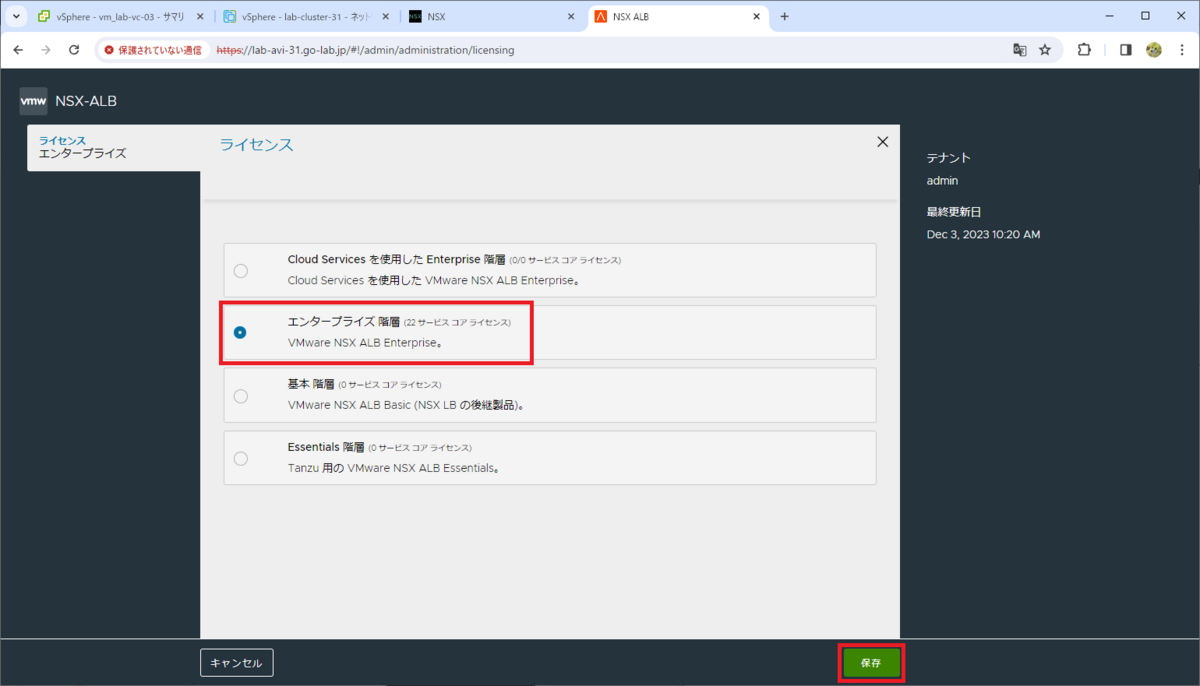

「エンタープライズ 階層」を選択して、「保存」をクリックします。
これで、Enterprise Tier の機能が利用できる評価ライセンスが適用された状態になります。
5. NSX ALB Controller 証明書の入れ替え
NSX ALB Controller のデフォルトの証明書では、CN / SAN が実機のアドレスとは異なります。そこで、自己署名のコントローラ証明書を作成して、入れ替えておきます。
5-1. コントローラ証明書の作成

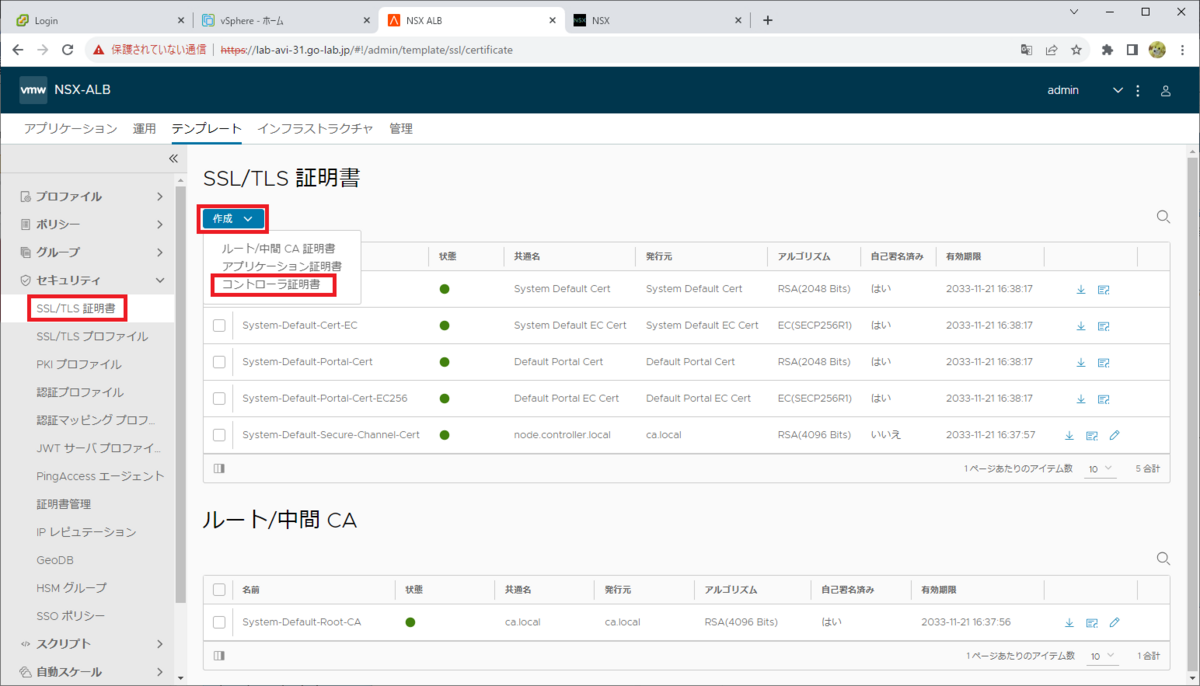

「テンプレート」→「セキュリティ」→「SSL/TLS 証明書」を開き、「作成」→「コントローラ証明書」をクリックします。
証明書の、NSX ALB での管理上の名前を入力して、スクロールします。
- 名前： lab-avi-31_controller
証明書のパラメータを入力して、スクロールします。今回はほぼ最小限の入力なので、必要に応じて他のフィールドも入力します。
- 共通名： lab-avi-31.go-lab.jp
- アルゴリズム： EC
- キーのサイズ： SECP256R1
「サブジェクトの別名 (SAN)」として、「追加」をクリックして FQDN と IP アドレスを入力して、「保存」をクリックします。
- lab-avi-31.go-lab.jp
- 192.168.10.41

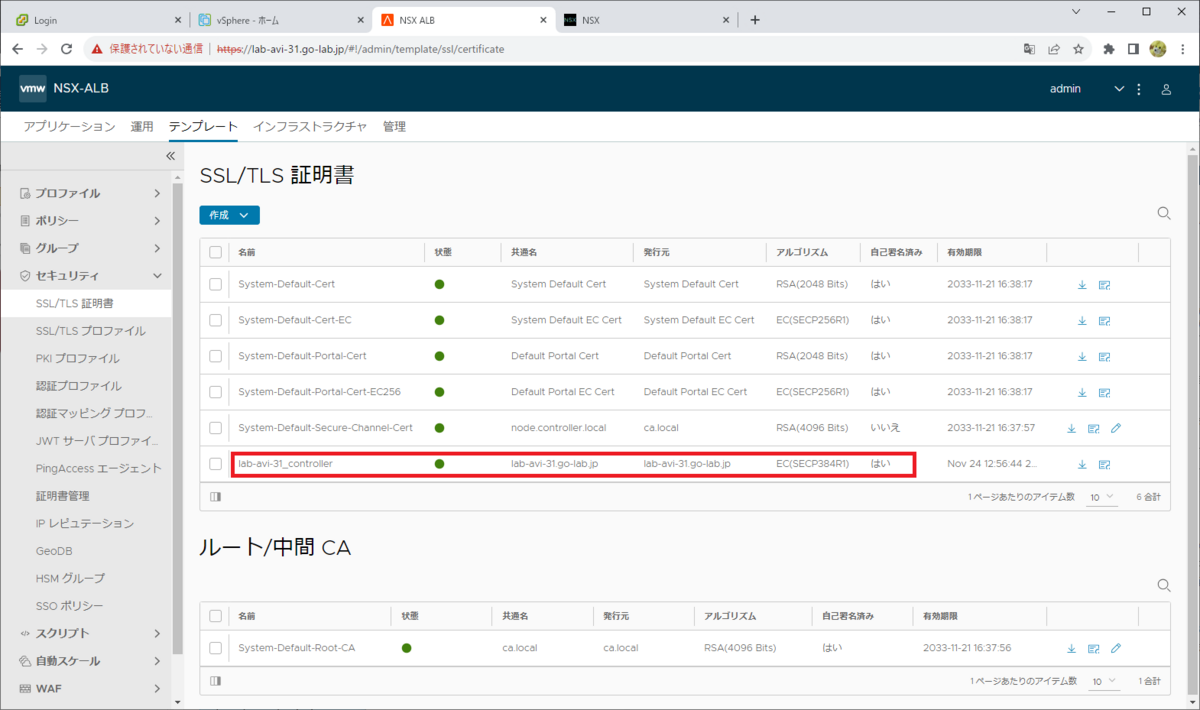

これで、コントローラ証明書が作成されました。
5-2. 証明書の入れ替え

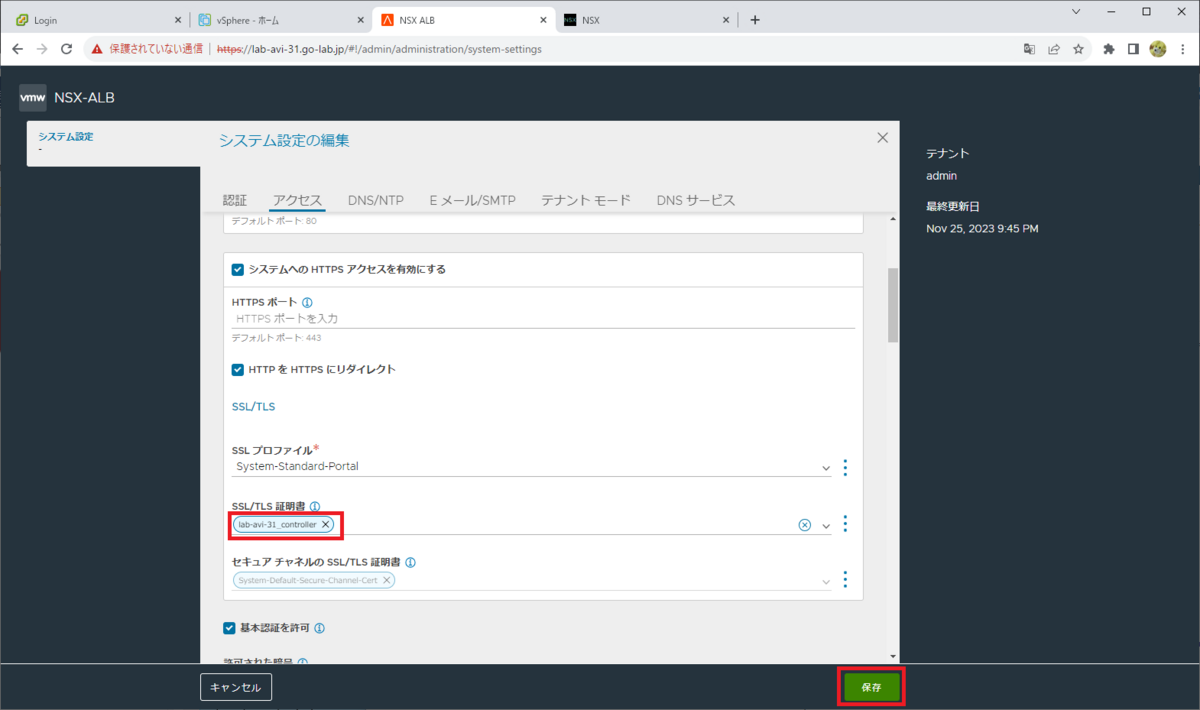

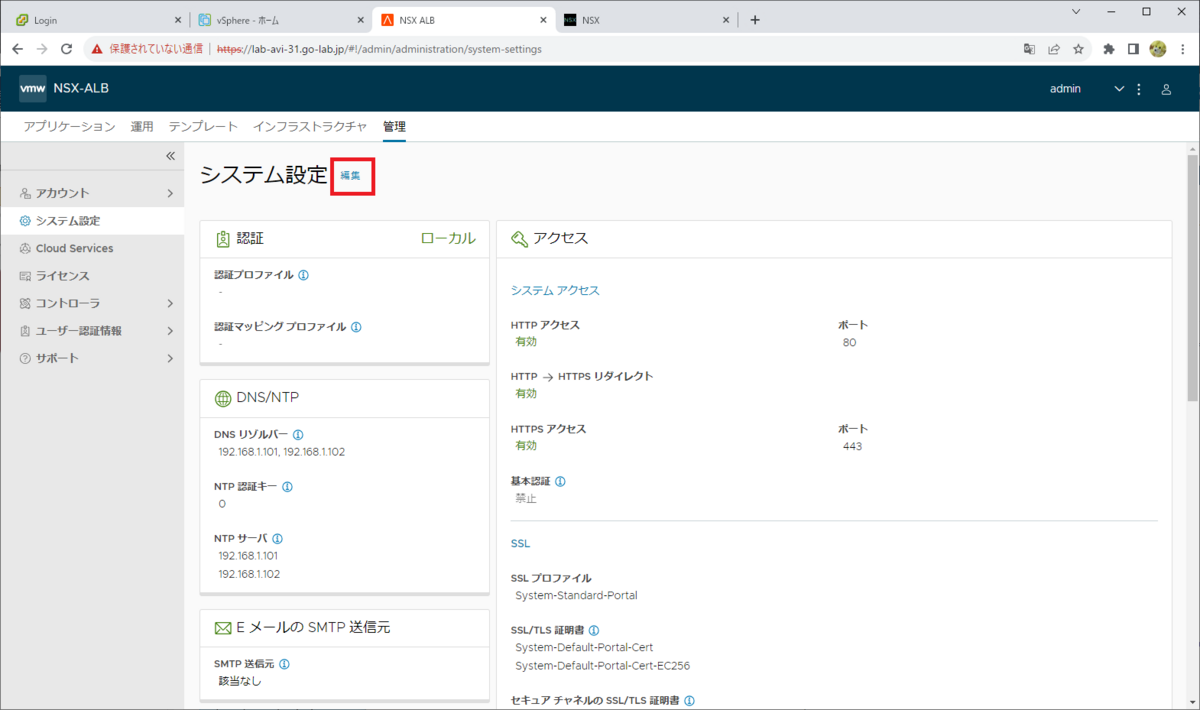

「管理」→「システム設定」を開き、「編集」をクリックします。
「アクセス」→「SSL/TLS 証明書」で、デフォルトで選択されている証明書を削除して、さきほど作成したコントローラ証明書を選択して、「保存」をクリックします。
- SSL/TLS 証明書： lab-avi-31_controller
これで、コントローラ証明書が入れ替えられました。
Web ブラウザを更新すると、あらためて証明書エラーが表示されるので、無視してページを開きます。
Web ブラウザで証明書を確認すると、一般名（CN）が指定した CN（NSX ALB Controller の FQDN）になっていることを確認します。
Google Chrome では下記のようになります。

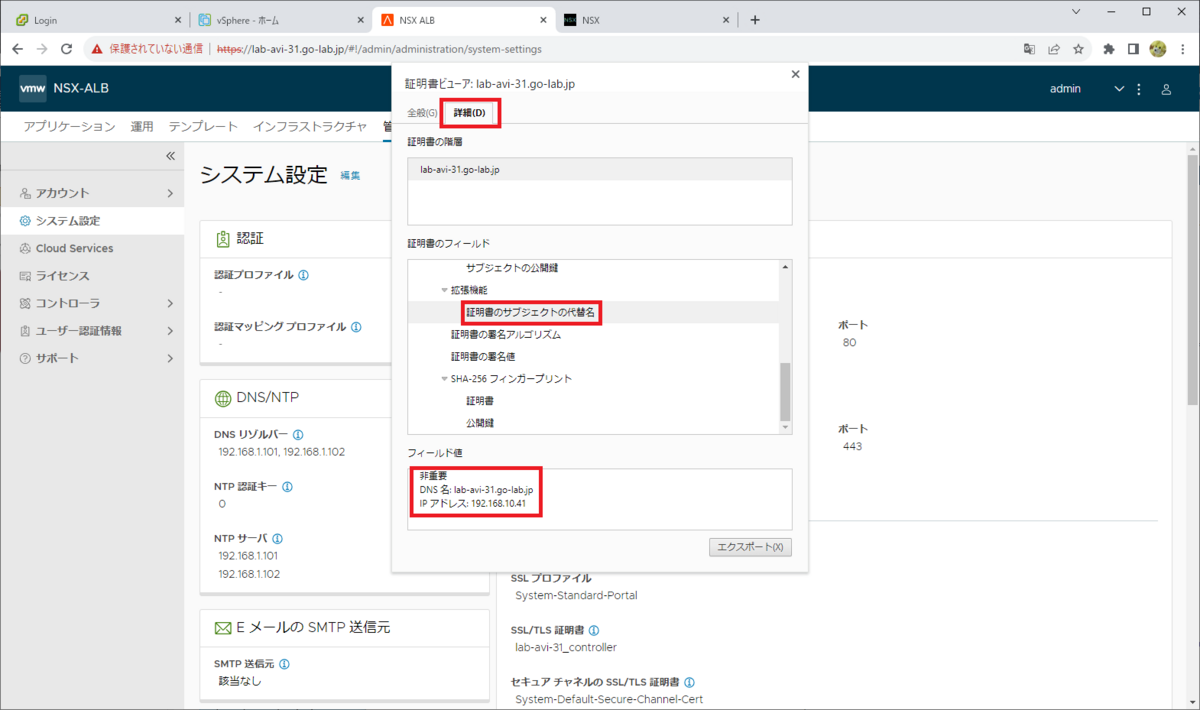

「詳細」タブで、「証明書のサブジェクト代替名」（SAN）に、NSX ALB Controller の FQDN（DNS 名）と IP アドレスが登録されていることを確認します。
つづく。
