ネステッド vSphere で vSAN 8 ESA 検証の準備をしてみよう。

Japan VMUG vExpert が語る 第19回 」にて、vSAN 8 の新機能として発表された「Express Storage Architecture」(ESA)の検証環境の準備について LT しました。

ちなみに、この話では vSAN 8 自体はリリース前なので出てきません。



LT の概要

今回の概要としては、

  • もうすぐ vSAN 8 がリリースされるらしい。
  • vSAN 8 では、新アーキテクチャ「ESA」が導入されるらしい。
  • 今のうちに、ESA の検証環境を構築する準備をしておこう。

です。



まず、これまでの vSAN(OSA:Original Storage Architecture)をネステッド vSphere(仮想マシンにインストールした ESXi)で構成すると、下記のようなイメージになります。

  • ESXi VM あたり、仮想ディスク(VMDK)は 3種類を作成します。
    (ESXi、vSAN キャッシュ、vSAN キャパシティ)
  • そして、仮想ディスクは、仮想 SCSI コントローラで接続します。



そして、vSAN 8 で導入される ESA で vSAN データストアを構成する場合は、下記のようになるはずです。

  • ESXi 仮想マシンあたり、VMDK は 2種類を作成します。(ESXi、vSAN 用)
  • そして仮想ディスクは、仮想 NVMe コントローラで接続します。
    実際には、NVMe 接続が必要なのは vSAN 用デバイスのみで、ESXi をインストールする仮想ディスク(VMKD)での NVMe 接続は不要です。

下図のように、ESXi 仮想マシンの仮想ディスクを NVMe と認識させられるのであれば、ネスト外側の物理マシンでは、NVMe デバイス非搭載の少し古い ESXi だとしてもネステッド vSAN ESA 環境は構築できます。

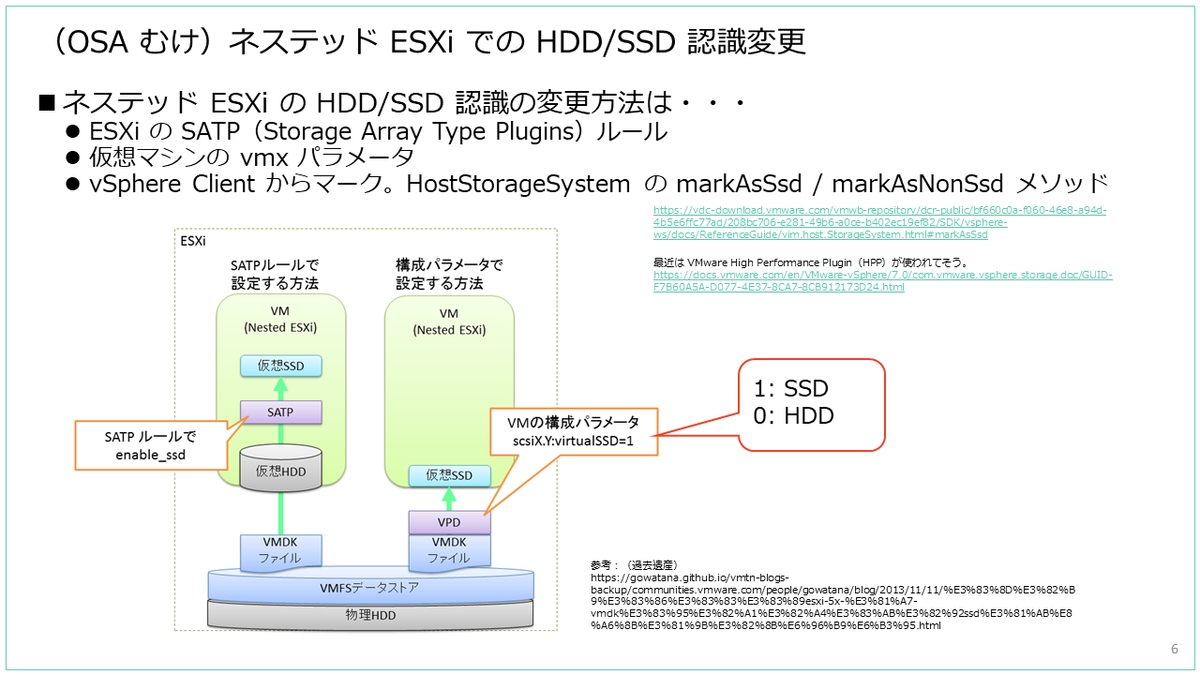

ここで、これまでのネステッド vSAN の Tips を紹介しておきます。

vSAN(従来の OSA で構成する場合)は、ハイブリッド / オールフラッシュのデータストア構成を試すために、ESXi 仮想マシンに接続する仮想ディスクを意図的に HDD/SSD として認識させることがありました。

これは、主に次の方法のいずれか設定していました。

  • ネステッド ESXi 内部の SATP ルール(これは最近は設定していなそう)
  • ESXi 仮想マシンの VMX パラメータ(scsiX:Y.virtualSSD)
  • vSphere Client から ハードディスク or フラッシュ としてマーク

vSphere Client でのマーク機能では、HostStorageSystem の markAsSsd / markAsNonSsd メソッドが利用されているようです。以前は SATP ルールが設定されていたのですが、現在は SATP ルールは設定されなくなりました。これは、High Performance Plugin(HPP)に置き換えられているようです。



vSAN 8 の ESA では、vSAN 用に NVMe 接続のストレージ デバイスが必要になります。

これは、上記の HDD / SSD 認識の Tips とは異なり、仮想ディスクを「仮想 NVMe コントローラ」で接続することで用意できます。仮想 NVMe コントローラは、仮想ハードウェア バージョン 13(vmx-13 / ESXi 6.5)から利用可能です。

これで、ネステッド vSAN ESA を構成できる環境を用意できるはずです。



ただし、具体的なシステム要件や、この Tips で vSAN ESA が本当に構成できるかは、vSAN 8.0 が正式リリースされてから要確認です。



ちなみに、VMware vSphere Beta(vSAN も含まれる)には、下記フォーラムにあるリンクから参加できます。



当日の録画

www.youtube.com



以上、vSAN 8 にむけて検証環境を準備するための話でした。
