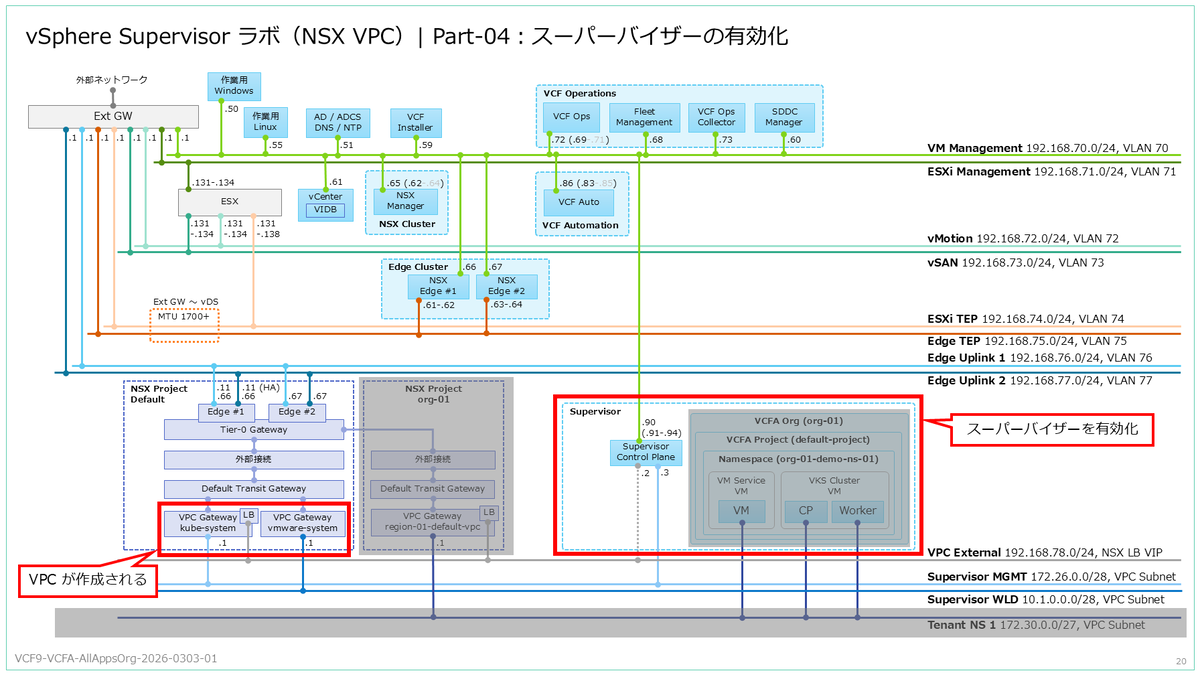

VMware Cloud Foundation（VCF）9.0 で、NSX の VPC を使用したスーパーバイザーを有効化してみます。今回は、vSphere クラスタで、シングル Zone の vSphere Supervisor を有効化します。
前回はこちら。
今回の内容です。
スーパーバイザーの有効化

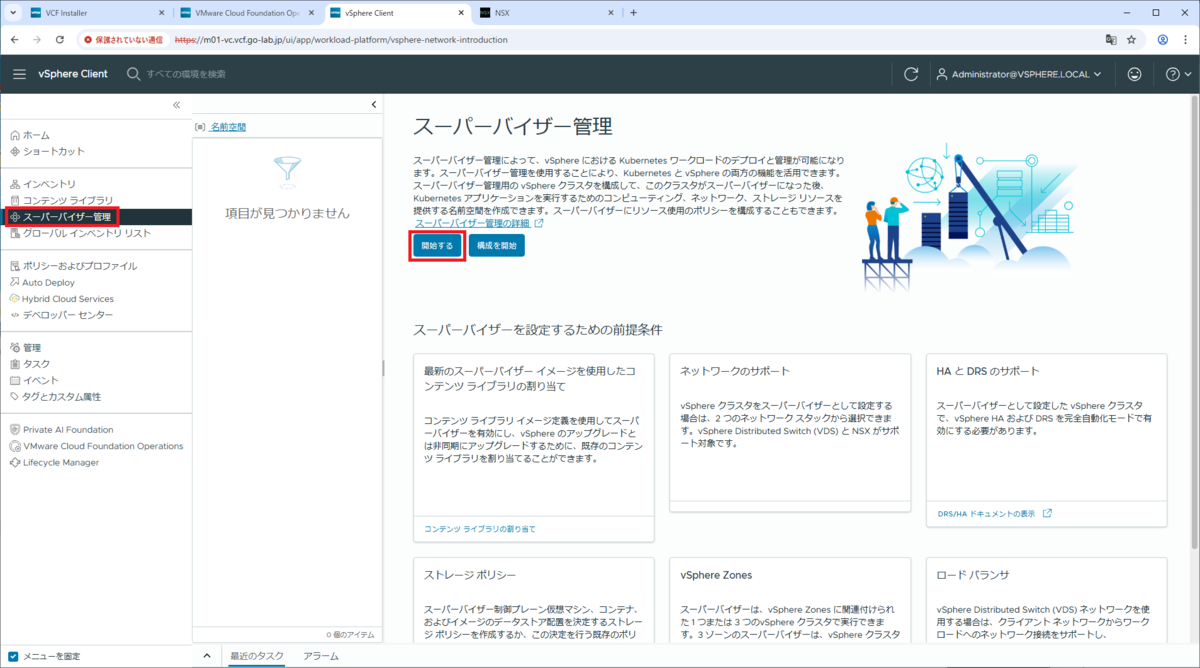

vSphere Client で、「スーパーバイザー管理」を開き、「開始する」をクリックします。

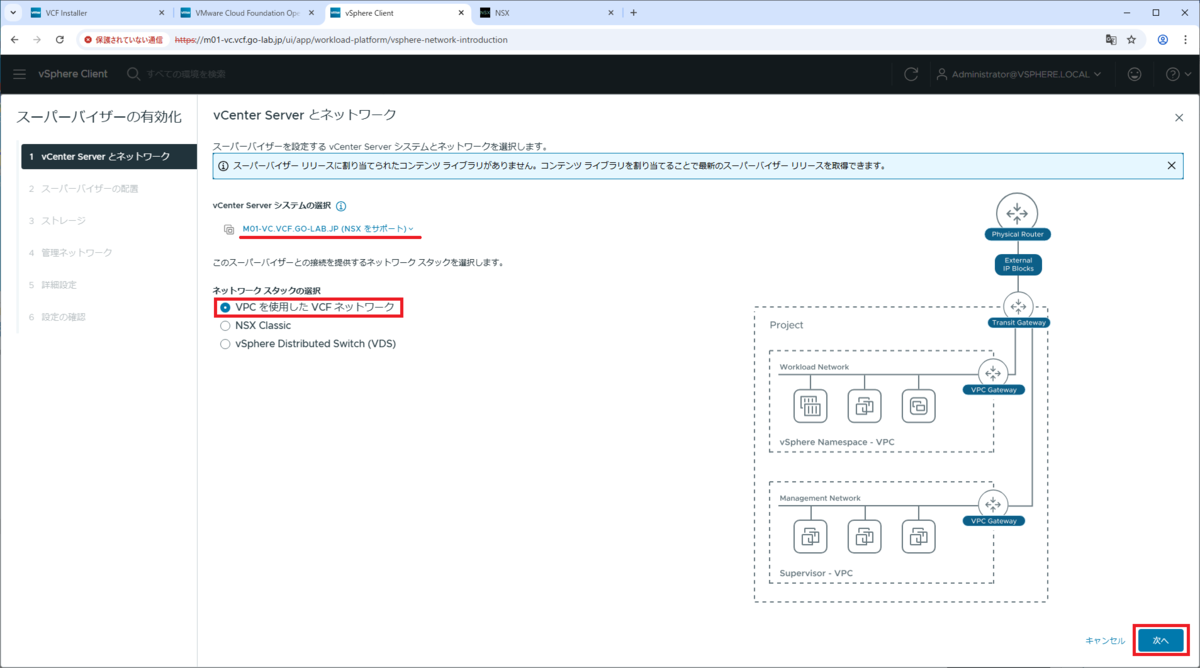

1. vCenter Server とネットワーク
まず、vCenter と、ネットワーク スタックを選択して、「次へ」をクリックします。
- vCenter Server システムの選択：M01-VC.VCF.GO-LAB.JP (NSX をサポート)
- ネットワーク スタック：VPC を使用した VCF ネットワーク

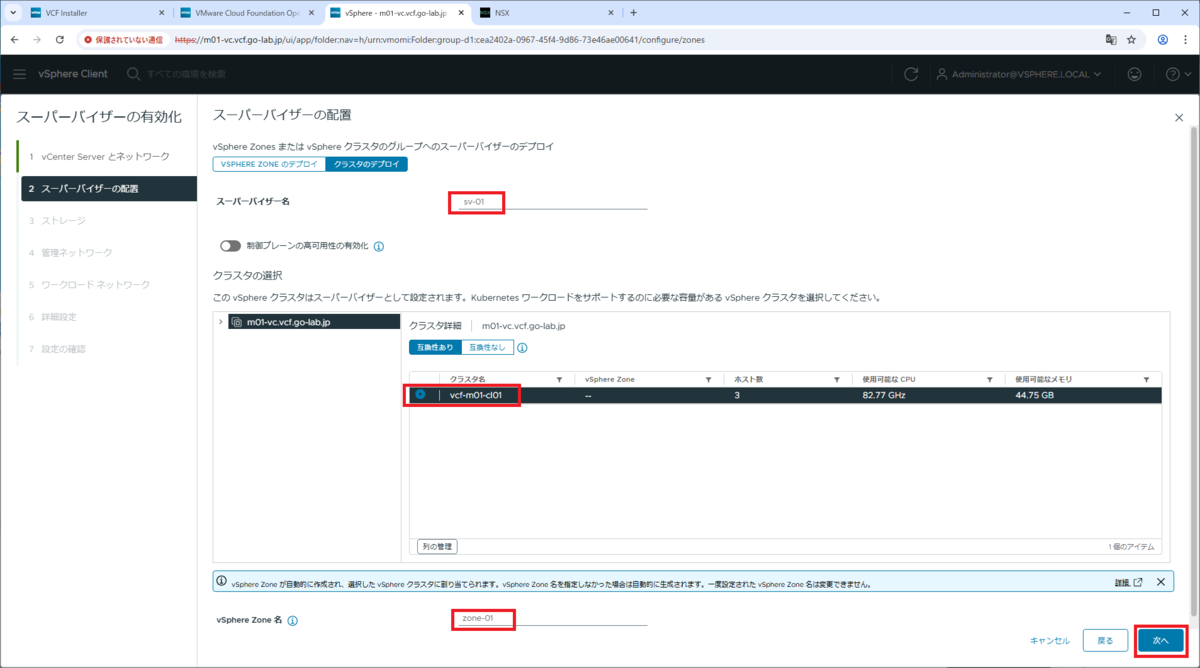

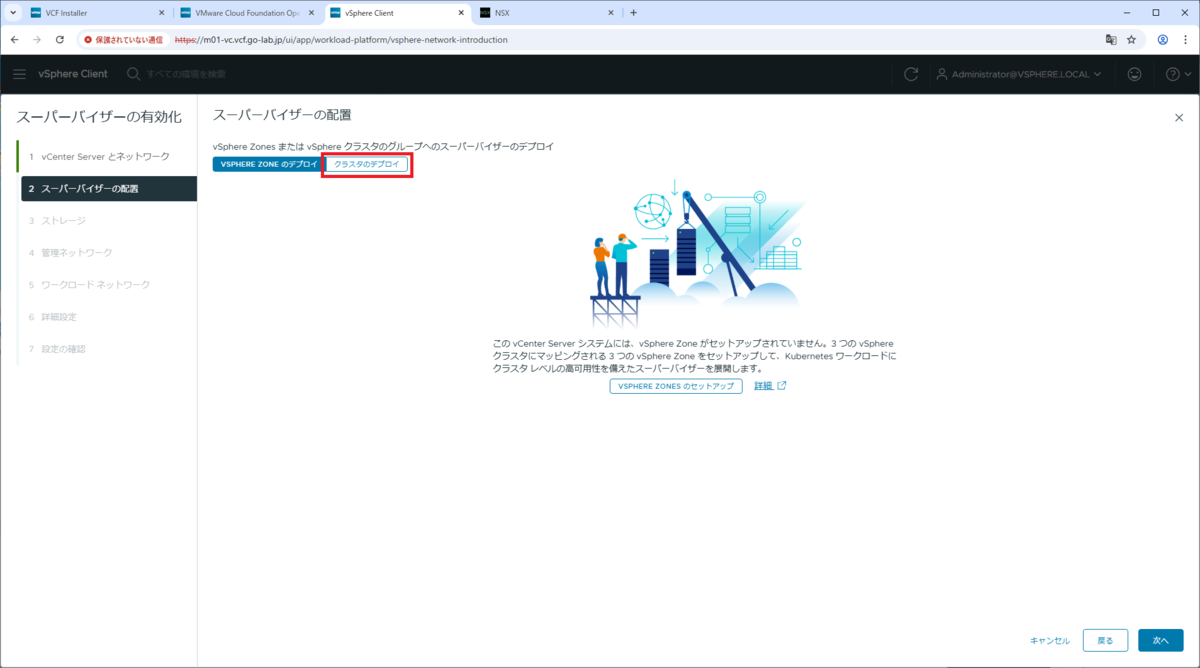

2. スーパーバイザーの配置
今回は vSphere クラスタに紐づける vSphere Zone を作成していないので、ウィザードのなかで作成します。「クラスタのデプロイ」をクリックします。
パラメータを入力して、「次へ」をクリックします。
- スーパーバイザー名：sv-01
- 制御プレーンの高可用性の有効化：OFF のまま
- クラスタの選択：vcf-m01-cl01
- vSphere Zone 名：zone-01

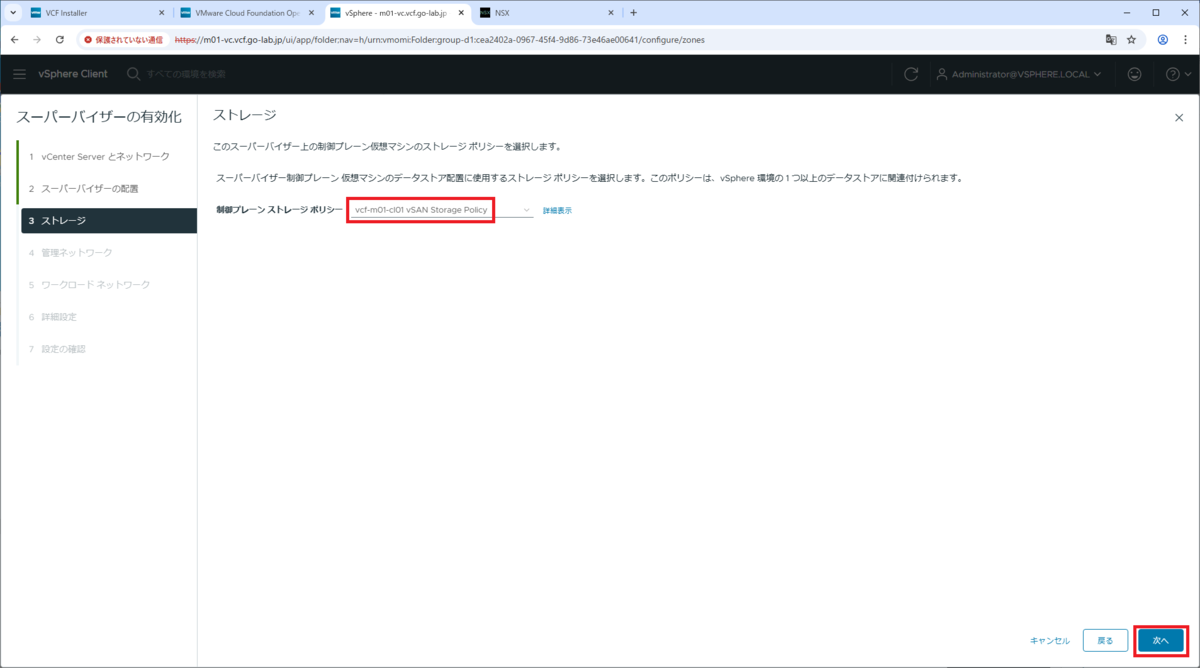

3. ストレージ
Supervisor Control Plane VM を配置するデータストアを指定するかわりに、仮想マシン ストレージ ポリシーを選択します。
- 制御プレーン ストレージ ポリシー：vcf-m01-cl01 vSAN Storage Policy

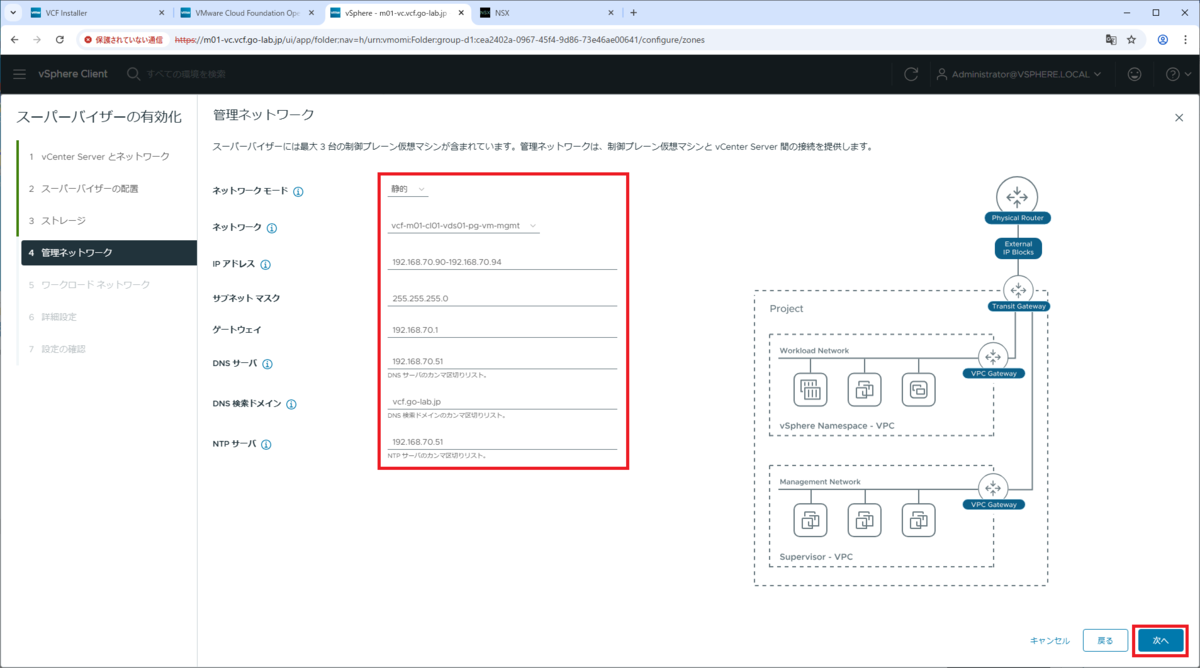

4. 管理ネットーワーク
管理ネットワークのパラメータを入力して、「次へ」をクリックします。デフォルトではネットワーク モードに「DHCP」が選択されていますが、「静的」に変更します。
- ネットワーク モード：静的
- ネットワーク：vcf-m01-cl01-vds01-pg-vm-mgmt
- IP アドレス：192.168.70.90-192.168.70.94
- サブネット マスク：255.255.255.0
- ゲートウェイ：192.168.70.1
- DNS サーバ：192.168.70.51
- DNS 検索ドメイン：vcf.go-lab.jp
- NTP サーバ：192.168.70.51
5. ワークロード ネットワーク
ワークロード ネットワークのパラメータを入力して、「次へ」をクリックします。ネットワーク スタックで VPC を選択しているので、ここの設定項目が以前のワークロード管理有効化と大きく異なります。
- NSX プロジェクト：Default
- VPC 接続プロファイル：Default VPC Connectivity Profile
- プライベート (VPC) CIDR：172.26.0.0/16
- サービス CIDR：10.96.0.0/23
- DNS サーバー：192.168.70.51
- NTP サーバー：192.168.70.51
6. 詳細設定
パラメータを入力し、「設定のエクスポート」のチェック ボックスを ON にして、「次へ」をクリックします。これで、ここまでの設定の JSON ファイルをダウンロードできます。
- スーパーバイザー制御プレーンのサイズ：小 (CPU: ４、メモリ: 16 GB、ストレージ: 48 GB)
- API サーバの DNS 名：空欄のまま
- 設定のエクスポート：ON

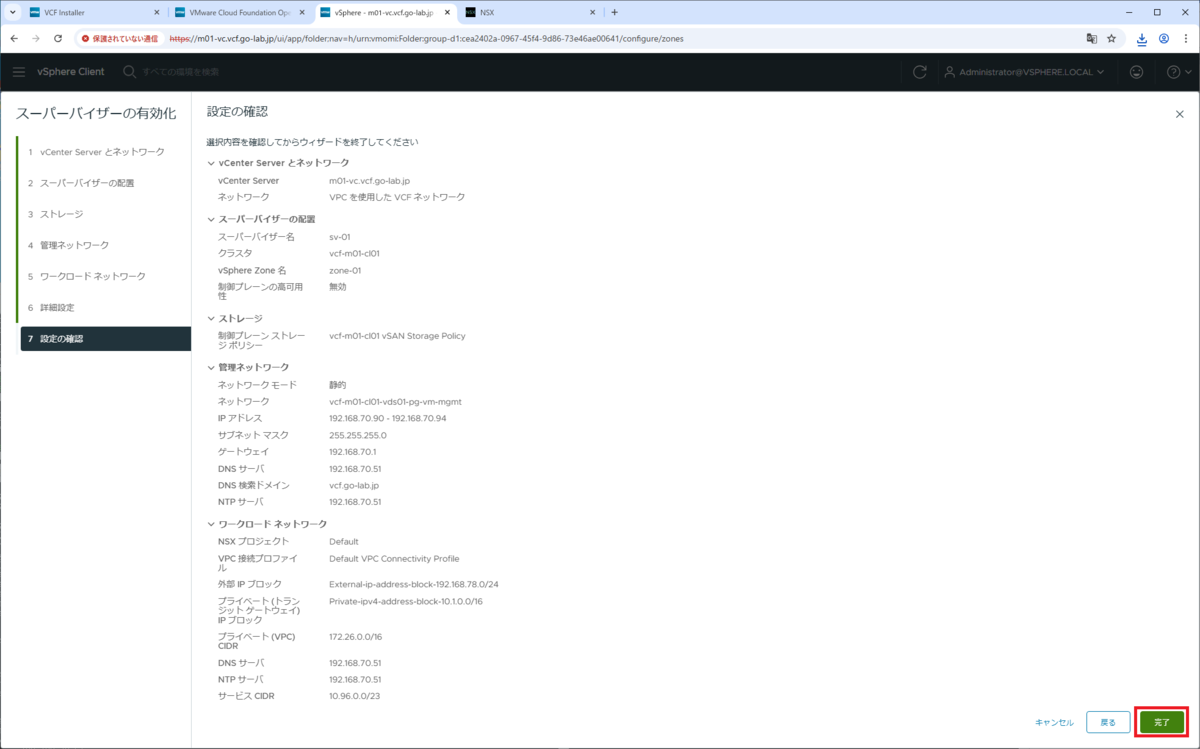

7. 設定の確認
「完了」をクリックすると、スーパーバイザー有効化の処理が開始されます。

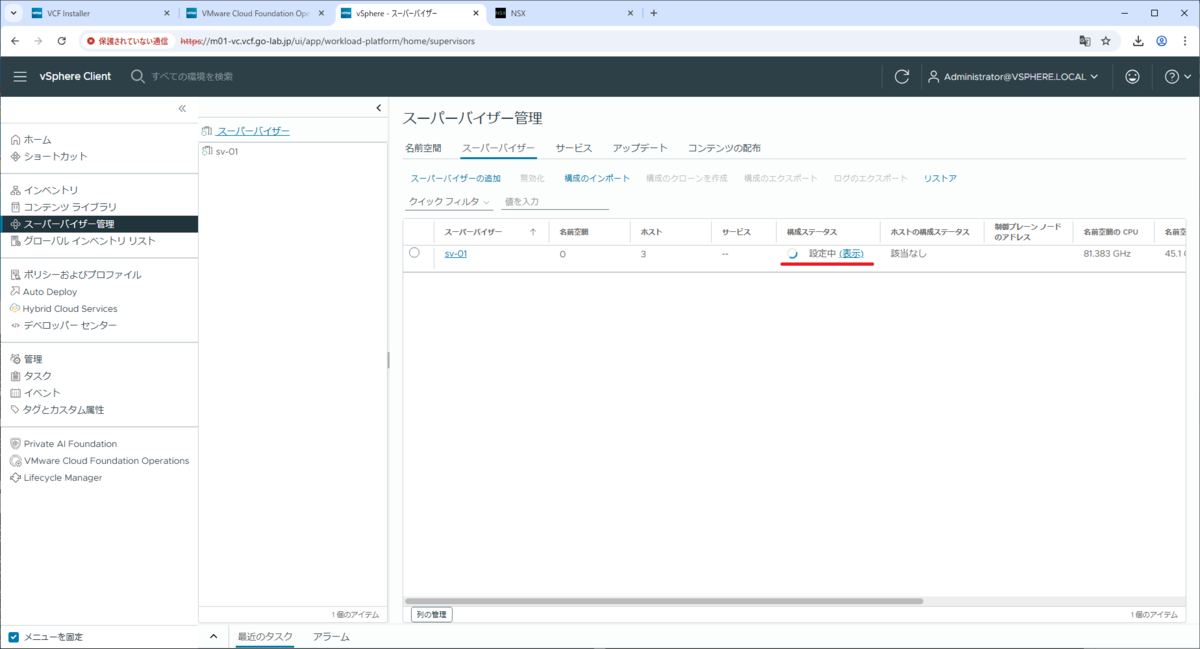

スーパーバイザーの「構成ステータス」が「実行中」になるまで、しばらく待ちます。
スーパーバイザー有効化後の様子

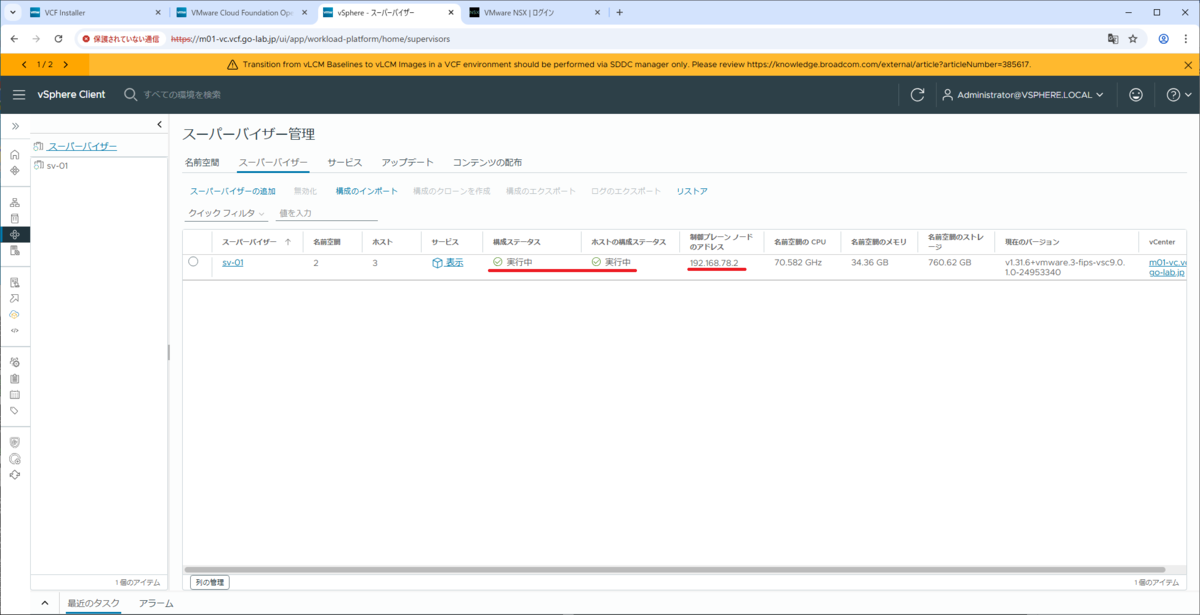

スーパーバイザーの「構成ステータス」と「ホストの構成ステータス」が「実行中」になれば、有効化は完了です。「制御プレーン ノードのアドレス」は、VPC の外部 IP アドレス ブロックから自動的に採番されています。
- 今回の制御プレーン ノードのアドレス：192.168.78.2
この IP アドレスは、NSX LB で提供されています。

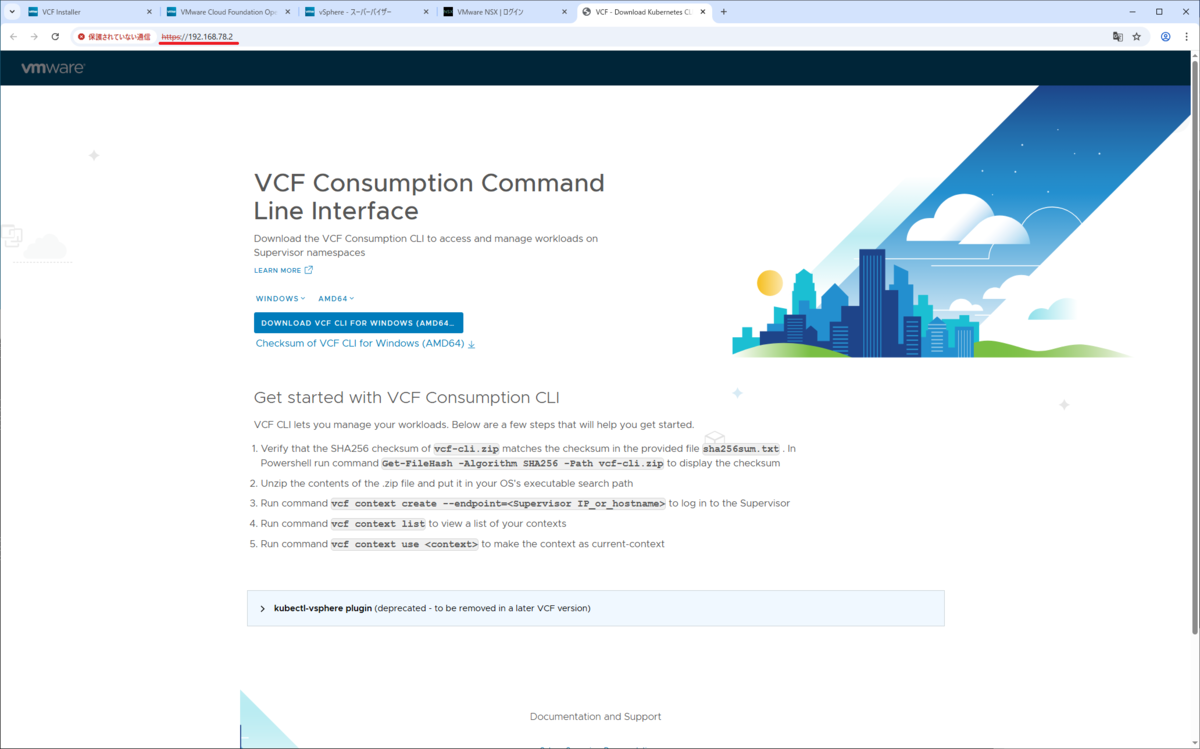

制御プレーン ノードのアドレス（192.168.78.2）に HTTPS でアクセスすると、VCF CLI と kubectl をダウンロードできるページが表示されます。

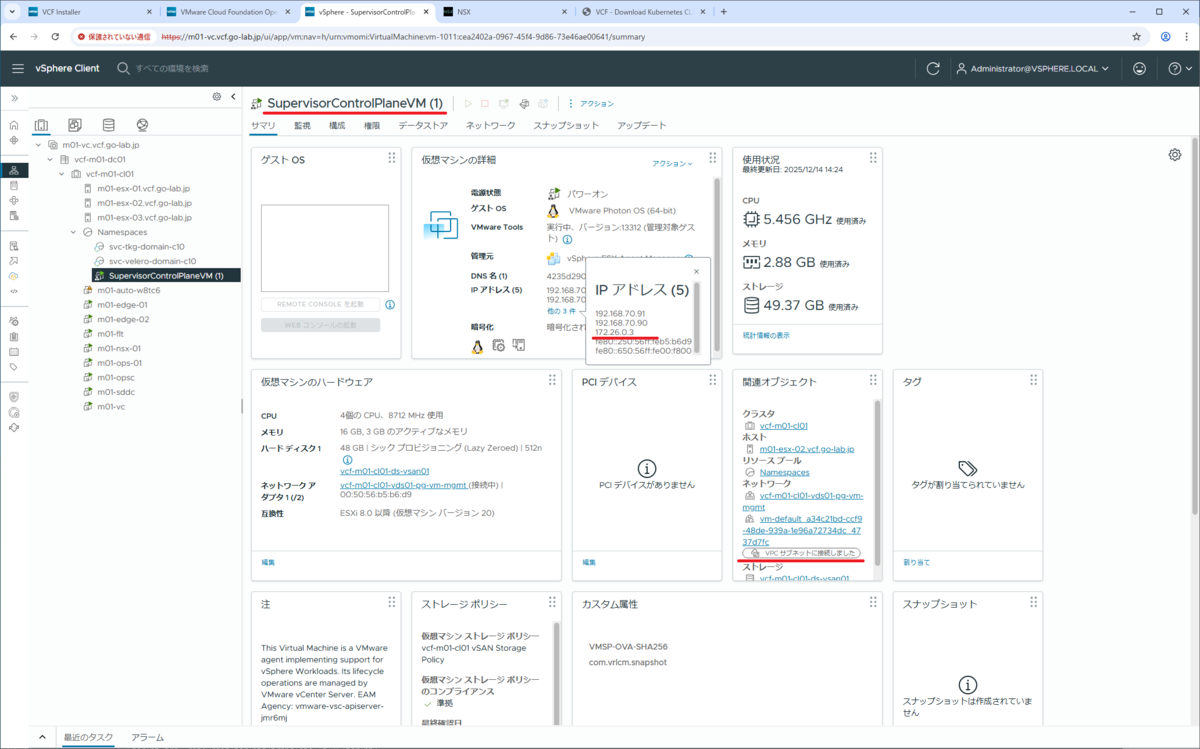

Supervisor Control Plane VM は、1台のみ展開されています。vNIC は2つ作成されており、分散ポートグループと、VPC サブネットに接続されています。
それぞれ、下記の IP アドレスが設定されています。
- vNIC 1：192.168.70.90（フローティング IP アドレス）、192.168.70.91
- vNIC 2：172.26.0.3（VPC サブネット）
つづく。
