VMware Cloud Foundation（VCF）9.0 の vCenter で、Foundation ロード バランサを使用したスーパーバイザーを有効化してみます。今回は、このラボ環境と事前準備について説明します。
今回の内容です。
- 今回の環境
- 1. ロード バランサ用ネットワークの用意
- 2. ロード バランサ用 分散ポートグループの作成
- 3. 仮想マシン ストレージ ポリシーの用意
- 4. SCSI コントローラー互換性アラートの抑止
VCF 9.0 関連の投稿はこちらもどうぞ。
今回の環境
VCF 9.0 は、「シンプル（単一ノード）」デプロイ モデルで展開してあります。ただ、今回のシナリオでは VCF Automation、NSX を使用しないので、VVF の展開でもよかった気がします。

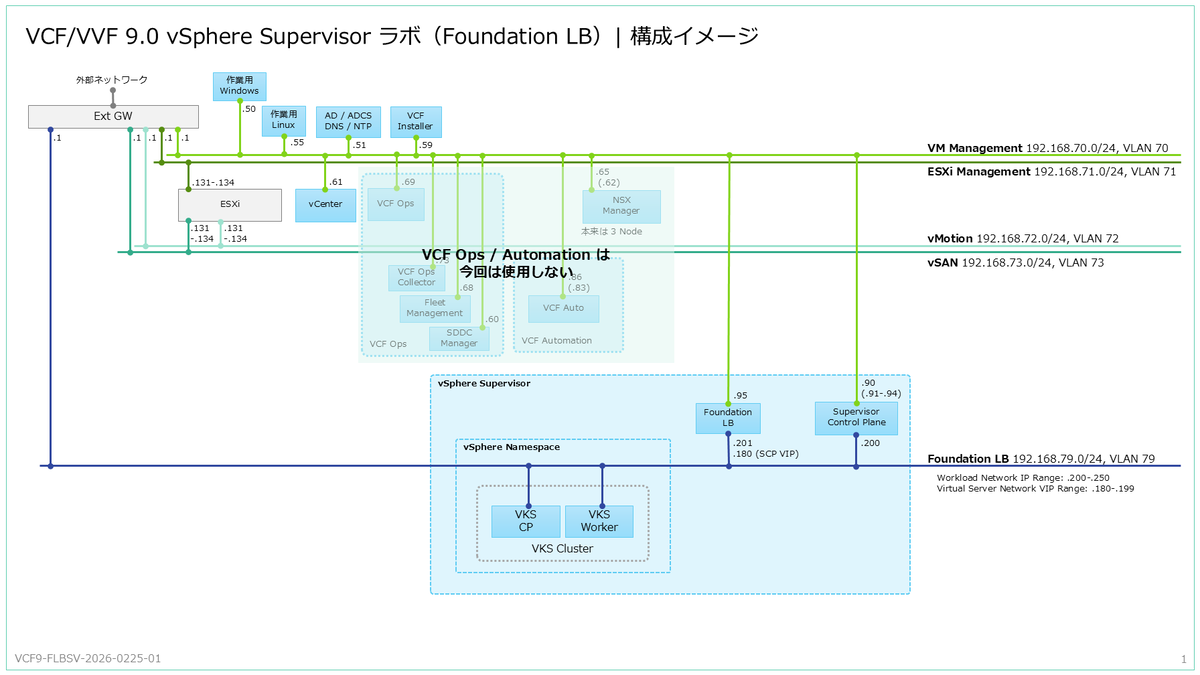

一連の投稿で構成する、vSphere Supervisor 環境のイメージです。

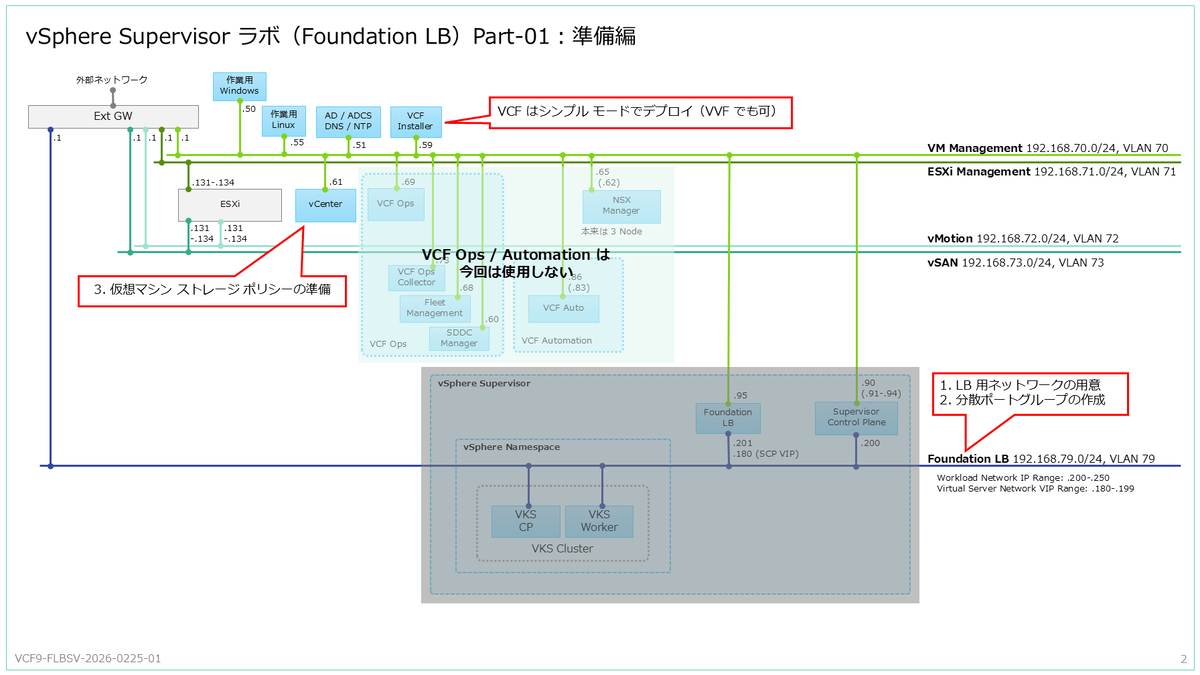

今回の投稿では、おもに下記の赤フキダシの部分を準備します。
1. ロード バランサ用ネットワークの用意
Foundation ロード バランサの VIP を配置するネットワークを、物理ネットワーク側で用意しておきます。ネットワーク機器で VLAN とゲートウェイ となるインターフェースを用意して、ほかのラボ ネットワークとルーティングできるようにしておきます。
今回は、下記のネットワークを用意しました。
- VLAN ID：79
- サブネット：192.168.79.0/24
2. ロード バランサ用 分散ポートグループの作成
Foundation ロード バランサの VIP を配置するネットワークの分散ポートグループを作成しておきます。
- ポートグループ名：vcf-m01-cl01-vds01-pg-wl01
- VLAN ID：79
vSphere Client のネットワーク インベントリで、Distributed Switch を右クリック →「分散ポートグループ」→「新規分散ポートグループ」を開きます。
ポートグループの名前を入力して、「次へ」をクリックします。
- 名前：vcf-m01-cl01-vds01-pg-wl01
VLAN ID を設定して、「次へ」をクリックします。
- VLAN タイプ：VLAN
- VLAN ID：79
「完了」をクリックします。
「ネットワーク」タブなどで、ポートグループが作成されたことを確認します。
3. 仮想マシン ストレージ ポリシーの用意
スーパーバイザーを有効化するクラスタのデータストアは、vSAN OSA で構成してあります。スーパーバイザーの有効化中に指定する仮想マシン ストレージ ポリシーは、デフォルトで作成されているもの（vSAN Default Storage Policy など）を使用します。
4. SCSI コントローラー互換性アラートの抑止
今回は、ネスト環境でラボを構成しているため、vSAN の健全性チェックで、ESX の SCSI コントローラーが VMware に認定されていないものとしてアラートが発生しています。
このアラートは黄色（赤でなく）なのですが、検出されるとスーパーバイザー有効化の処理が進まなくなってしまいます。
そこで、下記の vSAN Skyline Health アラートを抑止しておきます。
- アラート：SCSI コントローラが VMware により認定済み
クラスタの「監視」タブ →「Skyline Health」にて、「SCSI コントローラが VMware により認定済み」アラートの「サイレンス アラート」をクリックします。下記のような確認画面が表示されるので、「はい」をクリックします。
つづく。
